Honda Odyssey RL3/RL4 (2005-2010) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Honda Odyssey (RL3/RL4) 2005-2010, des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – Honda Odyssey RL3/RL4

S’applique aux véhicules fabriqués entre :

2005, 2006, 2007, 2008, 2009, 2010.

Pour l’allume-cigare (prises de courant) de la Honda Odyssey, les fusibles 9 (prise accessoire avant), 12 (à partir de 2006 : prise accessoire arrière) du panneau de fusibles du tableau de bord côté conducteur et le fusible 9 (2005-2006 : prise accessoire) du panneau de fusibles du tableau de bord côté passager sont responsables.

Habitacle

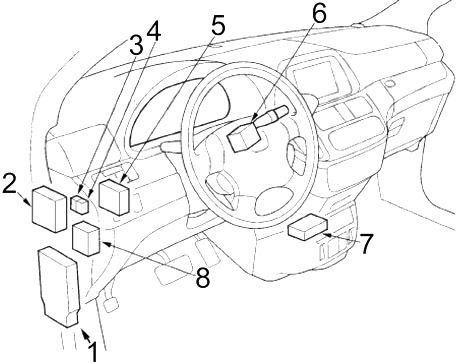

Panneau de fusibles du tableau de bord côté conducteur de la Honda Odyssey.

  1. Panneau de fusibles n° 1
  2. Unité de commande du capteur de stationnement/marche arrière
  3. Relais de pédale avant réglable
  4. Relais de pédale arrière réglable
  5. Unité de commande d’éclairage automatique
  6. Unité de commande de commutateur combiné
  7. Unité de commande HandsFreeLink (2008-2010)
  8. Unité de commande des feux de jour (2008-2010)

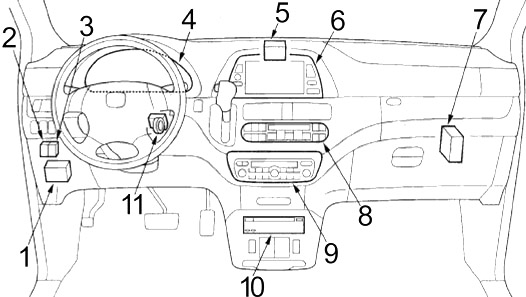

Détail des fusibles 9 et 12 pour l'allume-cigare de la Honda Odyssey.

  1. 2008-2010 (États-Unis) : Unité Imoes
  2. Relais d’ouverture de toit ouvrant
  3. Relais de fermeture de toit ouvrant
  4. Module de commande de clignotant
  5. 2008-2010 (Canada) : Unité Imoes
  6. Écran de navigation ou unité audio
  7. Unité de commande de climatisation avant
  8. Panneau de commande de climatisation ou panneau de commande de climatisation
  9. Unité audio (système audio premium)
  10. Unité de lecteur DVD
  11. Unité de commande d’immobilisation-récepteur

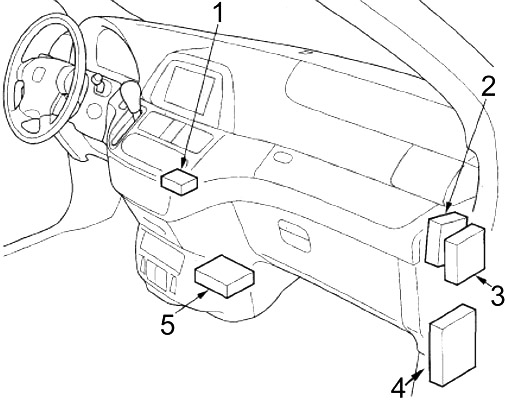

Emplacement des fusibles de l'allume-cigare dans l'habitacle de la Honda Odyssey.

  1. Unité de contrôle actif du bruit
  2. Amplificateur audio (système audio premium)
  3. Unité de commande de support moteur
  4. Quatre fusibles n° 2
  5. Unité de système de retenue (SRS)


Quatre fusibles dans l’habitacle 1

Situé sous le tableau de bord côté conducteur.

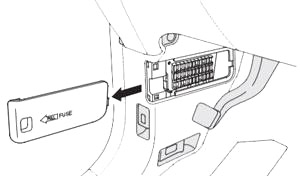

Boîte à fusibles sous le tableau de bord côté conducteur.

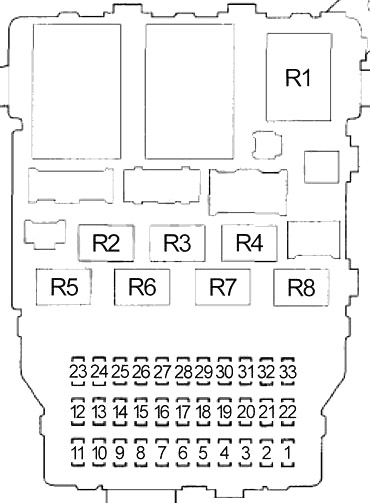

Vue rapprochée des quatre fusibles situés sous le tableau de bord.

Numéro Ampères [A] Description
Numéro Ampères [A] Description
1 7,5 2008-2010 : Unité de commande du système de surveillance de la pression des pneus (TPMS)
2 15 Bobines d’allumage, unité de commande du système de propulsion – PCM (relais principal)
3 10 Relais des feux de jour, unité de commande des feux de jour (2008-2010), unité de commande multiplex intégrée (MICU)
4 15 Capteurs de rapport air-carburant (A/F), capteurs d’oxygène chauffés secondaires (HO2S)
5 10 Unité audio, récepteur XM, unité de navigation (avec navigation), lecteur DVD (avec système de divertissement arrière)
6 7,5 Lumière ambiante, lumière du compartiment de chargement, lumière de bienvenue de la porte conducteur, lumière de bienvenue de la porte passager avant, lumière du miroir de courtoisie conducteur, lumière du miroir de courtoisie passager avant, lumière de carte avant individuelle, lumière de carte arrière gauche individuelle, lumière de carte arrière droite individuelle. Lampe de l’interrupteur d’alimentation arrière
7 7,5 Unité de commande de commutateur combiné, unité de commande multiplex de porte, unité de commande de clignotant, unité de commande d’immobilisation-récepteur, écran de navigation (avec navigation), unité de navigation (avec navigation), unité de commande de porte coulissante gauche, unité de commande de porte coulissante droite, alimentation de l’unité de commande de hayon, unité de commande de siège électrique, unité de commande multiplex intégrée (MICU), MICU arrière, unité de commande HandsFreeLink (2008-2010), unité Imoes (2008-2010), unité de commande de rétroviseur électrique (2008-2010 — Touring)
8 –  –
9 10 2005-2007 : Prise d’alimentation accessoire conducteur
15 2008-2010 : Prise d’alimentation accessoire conducteur
10 7,5 Unité de système de retenue supplémentaire (SRS), unité de capteur de poids passager, unité de système de détection de position passager (OPDS) (2005-2007), unité de système de détection de passager (ODS) (2008-2010)
11 30 Moteur d’essuie-glace avant
12 15 Relais de prise d’alimentation accessoire arrière, éclairage du compartiment de chargement
13 20 Unité de commande de porte coulissante gauche
14 20 Unité de commande de siège électrique
15 20 Relais de pédales réglables
16 20 Unité de commande de siège électrique
17 20 Unité de commande de hayon électrique
18 15 Alternateur, interrupteur de position de pédale de frein, module de capteur de charge électrique (ELD), valve de purge de l’absorbeur de vapeur de carburant (EVAP), unité de commande de modulateur VSA, unité de commande du système de propulsion – PCM (VBSOL et IG1 ACC)
19 15 Pompe à carburant, unité de commande d’immobilisation-récepteur, unité de commande du système de propulsion – PCM (IG1), unité Imoes (2008-2010)
20 10 Moteur de lave-glace, relais de moteur d’essuie-glace arrière, moteur d’essuie-glace arrière
21 7,5 Électroaimant de verrouillage de transmission A/T, unité de commande d’éclairage automatique, unité de commande de commutateur combiné, unité de commande de capteur de stationnement et de recul, module de commande de clignotants, unité de commande de montage moteur, interrupteur d’alimentation des rétroviseurs, module de commande de relais, unité de commande d’alimentation de siège, alimentation de l’unité de commande de porte coulissante gauche, unité de commande de porte coulissante droite, unité de commande de hayon électrique, unité de commande du système de surveillance de la pression des pneus (TPMS), unité de commande multiplex intégrée (MICU), MICU arrière, unité de commande des feux de jour (2008-2009 USA), boussole électrique (tourisme sans système de navigation), unité de commande de rétroviseur électrique (2008-2009 Touring), unité de commande de capteur de stationnement et de recul (2008-2010)
Leggere  Honda CR-V (1995-2021) – Boîte à fusibles
Numéro Ampérage [A] Description
22 10 Unité de retenue supplémentaire (SRS)
23 7,5 Diode de ventilateur de radiateur, module de commande du système de propulsion – PCM (LAF R)
24 20 Interrupteur de vitre arrière gauche
25 20 Interrupteur de vitre arrière droite
26 20 Interrupteur de vitre passager avant
27 20 Unité multiplex de commande de porte, interrupteur de vitre conducteur avant
28 20 Relais d’ouverture/fermeture de toit ouvrant
29 –  –
30 10 Unité d’onduleur AC, unité de commande d’éclairage automatique, moteur de pédales réglables, unité de commande de climatisation, relais de moteur de ventilateur, module de commande du système de propulsion – PCM (FAN L et ACC L), unité de commande de climatisation arrière, actionneurs de rétroviseurs électriques, relais de chauffage de sièges, panneau de commande de climatisation avant, panneau de commande de climatisation arrière, moteur de commande de recirculation, rétroviseur intérieur à atténuation automatique (avec rétroviseur intérieur à atténuation automatique) (2007-2010), moniteur de recul (2007-2010), actionneurs de rétroviseurs électriques (2007-2010), fusible : n° 2
31 15 2008-2010 : Module de commande du système de propulsion (PCM)
32 10 Unité de contrôle actif du bruit, unité audio, amplificateur audio (avec système audio premium), groupe de source auxiliaire (avec système de divertissement arrière), prise d’alimentation accessoire conducteur, unité de lecteur DVD (avec système de divertissement arrière), interrupteur d’allumage, unité de navigation, écran de navigation, relais de prise d’alimentation accessoire passager (2005-2007), unité de commande multiplex intégrée (MICU), relais de prise d’alimentation accessoire conducteur, unité de commande HandsFreeLink (2008-2010)
33 –  –
Support de fusible
– 7,5 2008-2010 : Module de commande du système de propulsion (PCM), signal du moteur de démarreur
Relais
R1 Clignotants et feux de détresse
R2 Bobine d’allumage
R3 PGM-FI Principal n° 1
R4 Prise d’alimentation accessoire conducteur
R5 PGM-FI Principal n° 2 (Pompe à carburant)
R6 Alimentation de la vitre
R7 Sous-relais PGM-FI
R8 Arrêt de démarrage

Quatre fusibles dans l’habitacle n° 2

Situé sous le tableau de bord côté passager. Pour l’ouvrir, tirez sur le bord droit du couvercle.

Leggere  Honda HR-V (2016-2019) – boîte à fusibles

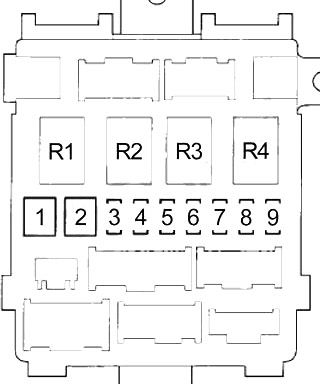

Boîte à fusibles sous le tableau de bord côté passager, couvercle ouvert.

Numéro Ampères [A] Description
1 30 Relais de moteur de ventilateur arrière
2 –  –
3 15 Relais de contrôle d’actionneur de volet
4 20 Actionneur de verrouillage de porte coulissante côté gauche, unité de commande multiplex intégrée (MICU)
5 –  –
6 15 Interrupteur de chauffage de siège conducteur, interrupteur de chauffage de siège passager
7 7,5 Écran de navigation, appareil de navigation, éclairage de cendrier, appareil audio, interrupteur de télécommande radio, interrupteur combiné de régulateur de vitesse, panneau de commande de climatisation, interrupteur de porte coulissante électrique, lecteur DVD (avec système de divertissement arrière), contrôleur et écran arrière (avec système de divertissement arrière), éclairage de boîte à gants, interrupteur d’éclairage de cabine conducteur, interrupteur d’arrêt, interrupteur VSA OFF, interrupteur de pédale réglable, interrupteur de capteur de stationnement/marche arrière, interrupteur de hayon électrique, interrupteur de toit ouvrant, interrupteur de chauffage de siège conducteur, interrupteur de chauffage de siège passager, interrupteur de signal d’avertissement, interrupteur de commande vocale HFL (2008-2010 Touring)
8 20 Unité de contrôle de porte coulissante côté droit
9 10 2005-2007 : Prise d’alimentation accessoire passager
Relais
R1 Contrôle de support moteur
R2 Système de contrôle électronique du papillon (ETCS)
R3 Chauffage de sièges
R4 2005-2007 : Prise d’alimentation accessoire passager



Moteur

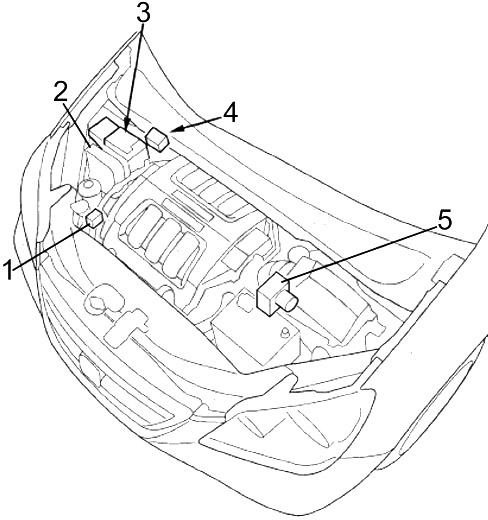

Compartiment moteur de la Honda Odyssey avec la boîte à fusibles visible.

  1. Quatre relais
  2. Module de commande du système de propulsion (PCM)
  3. Quatre fusibles n°1
  4. Quatre fusibles n°2
  5. Unité de commande du modulateur VSA


Quatre fusibles 1

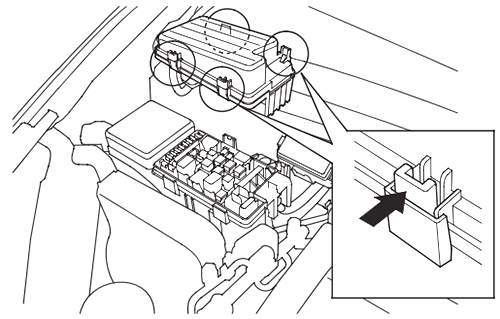

Le schéma principal des fusibles sous le capot se trouve côté passager. Pour l’ouvrir, appuyez sur les languettes comme indiqué.

Schéma principal des fusibles sous le capot, côté passager.

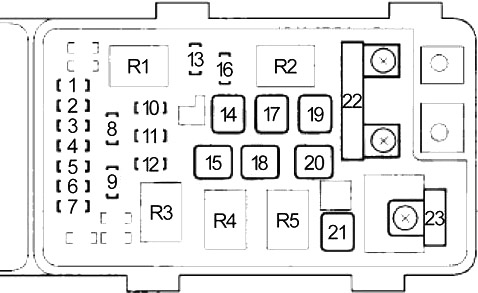

Ouverture de la boîte à fusibles principale sous le capot moteur.

Numéro Ampérage [A] Description
Numéro Ampérage [A] Description
1 10 Phare gauche (feux de croisement)
2 30 Dégivreur de lunette arrière, verrouillage de direction
3 10 Phare gauche (feux de route)
4 15 Lumière ambiante, feu de position avant gauche, feu de position avant droit, feu arrière gauche, feu de plaque d’immatriculation gauche, feu arrière droit, feu de plaque d’immatriculation droit, feu arrière intérieur droit, interrupteur de mémoire de position du conducteur, lumière de l’interrupteur de rétroviseur électrique, panneau de commande de climatisation arrière, connecteur d’éclairage de remorque, verrouillage de direction, module de commande de relais, fusible : n° 7
5 10 Phare droit (feux de route)
6 10 Phare droit (feux de croisement)
7 7,5 Feu de recul, verrouillage de direction
8 15 Connecteur de données (DLC), module de commande du système de propulsion (PCM), relais principal PGM-FI n° 1, relais principal PGM-FI n° 2, capteur de position d’arbre à cames (CMP), capteur de position de vilebrequin (CKP) A/B, injecteurs, fusible : n° 23
9 30 Moteur de ventilateur de condenseur de climatisation
10 –  –
11 30 Relais de commande de ventilateur, moteur de ventilateur de radiateur
12 7,5 Embrayage de compresseur de climatisation
13 20 Verrouillage d’allumage, interrupteur de position de pédale de frein, klaxon bas, klaxon haut, verrouillage de direction
14 30 Dégivreur de lunette arrière, unité de commande multiplex arrière (MICU)
15 40 Fusible (panneau de fusibles dans l’habitacle n° 1) : n° 5, 6, 7, 8, 9 ; Fusible (panneau de fusibles dans le compartiment moteur) : n° 7
Numéro Ampérage [A] Description
16 15 Clignotants/relais de feux de détresse, interrupteur de signal d’avertissement et indicateur de désactivation d’airbag passager, connecteur d’éclairage de remorque (YOP)
17 30 Modulateur VSA-unité de commande
18 30 Modulateur VSA-unité de commande
19 30 Fusible (panneau de fusibles dans l’habitacle n° 1) : n° 1, 2, 3, 4
20 40 Fusible (panneau de fusibles dans l’habitacle n° 1) : n° 12, 14, 15, 16, 17
21 40 Moteur de ventilateur
22 120 Alternateur, fusible (panneau de fusibles compartiment moteur) : n° 1, 3, 4, 5, 6, 8, 9, 10, 11, 12, 14, 15, 19, 20, 21, 22
70 Fusible (panneau de fusibles dans l’habitacle n° 2) : n° 1, 2, 3, 4, 5, 6, 8, 9
23 50 Verrouillage d’allumage
50 avec système de sécurité : relais de vitre électrique, fusible (panneau de fusibles dans l’habitacle n° 1) : n° 27, 28
40 sans système de sécurité : relais de vitre électrique, fusible (panneau de fusibles dans l’habitacle n° 1) : n° 27, 28
Relais
R1 Ventilateur de radiateur
R2 Ventilateur de condenseur de climatisation
R3 Chauffage de lunette arrière
R4 Embrayage de compresseur de climatisation
R5 Moteur de ventilateur avant

Quatre fusibles 2

Une autre boîte à fusibles sous le capot est située derrière la boîte à fusibles principale.

Leggere  Honda Civic Hybrid (2003-2011) – boîte à fusibles

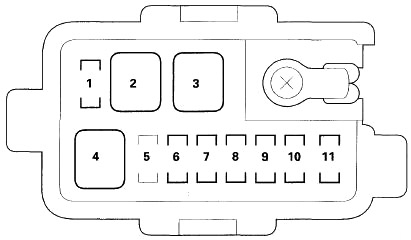

Deuxième boîte à fusibles cachée derrière la principale sous le capot.

Numéro Ampérage [A] Description
1 –  –
2 40 Unité de commande de porte coulissante gauche
3 40 Unité de commande de porte coulissante droite
4 40 Unité de commande de hayon électrique
5 20 Amplificateur audio (avec système audio premium)
6 20 Unité d’onduleur de climatisation
7 10 Relais de feu antibrouillard
8 10 EX-L, Touring (3.5L J35A7) : Unité de commande de support moteur
9 7,5 2005-2007 : Unité de commande du système de surveillance de la pression des pneus (TPMS)
20 2008-2010 : Moteur de réglage de siège avant passager (interrupteur de réglage de siège avant passager)
10 20 2008-2010 : Moteur d’inclinaison électrique de siège avant passager (interrupteur de réglage de siège avant passager)
11 7,5 Contrôleur et écran arrière (avec système de divertissement arrière)



Quatre relais

Emplacement des quatre relais dans le compartiment moteur de la Honda Odyssey.

Numéro Relais
R1 Canada (2005-2006) : Contrôle des ventilateurs
Canada (2007-2010) : Feu antibrouillard
R2  –
R3 USA : Contrôle des ventilateurs
Canada : Feux de jour
R4 Feux antibrouillard
Canada (2007-2010) : Contrôle des ventilateurs

À propos de la Honda Odyssey RL3/RL4 (2005-2010)

La Honda Odyssey RL3/RL4, produite de 2005 à 2010, est un modèle populaire parmi les monospaces familiaux. Ce modèle est réputé pour son espace, son intérieur confortable et sa fiabilité. La Honda Odyssey RL3/RL4 offre diverses options de motorisation, y compris un puissant moteur V6 de 3,5 litres, qui fournit une puissance suffisante pour la conduite quotidienne et les longs trajets. Le véhicule est équipé de technologies modernes et de dispositifs de sécurité qui améliorent le confort et la sécurité des passagers. Son intérieur flexible permet une adaptation facile aux besoins de la famille, ce qui en fait un choix idéal pour ceux qui ont besoin d’un véhicule fiable et spacieux.

Schéma de la boîte à fusibles Honda Odyssey RL3/RL4

Cette page présente le schéma de la boîte à fusibles pour le modèle Honda Odyssey RL3/RL4. Dans ce véhicule, les boîtes à fusibles sont généralement situées sous le tableau de bord et dans le compartiment moteur. Les schémas indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui est essentiel pour un entretien et des réparations corrects. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même ampérage afin d’éviter d’endommager le système électrique du véhicule. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important d’avoir une vue d’ensemble de son schéma et de l’emplacement des fusibles individuels.
