Ford F-Max (2018-2021) – Boîte à fusibles
Ford F-Max – schéma des fusibles
Année de fabrication : 2018, 2019, 2020, 2021.

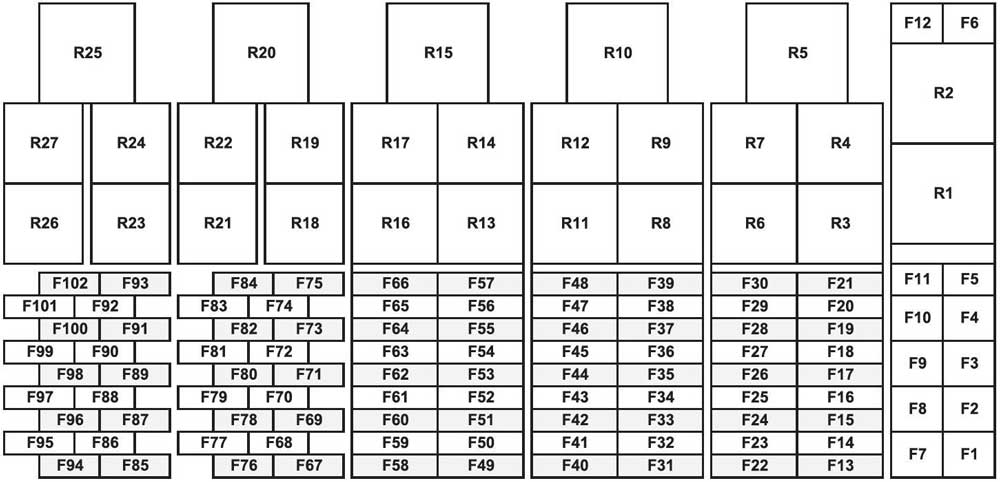

Boîte à fusibles
| Numéro |
Ampérage [A] |
Description |
| 1 | 30 | Unité de commande de transmission automatique n° 1 |
| 2 | 40 | Chauffage du pare-brise n° 1 |
| 3 | 40 | Chauffage du pare-brise n° 2 |
| 4 | 40 | Climatisation de stationnement |
| 5 | – | – |
| 6 | 20 | Alimentation 12 V |
| 7 | 30 | Ventilateur de climatisation |
| 8 | – | – |
| 9 | 50 | Moteur de levage de cabine |
| 10 | 30 | 24V KL30 (klaxon et relais de moteur de climatisation) |
| 11 | 40 | Panneau avec connecteur d’alimentation 24 V et lit |
| 12 | – | – |
| 13 | 20 | Unité de commande moteur |
| 14 | 10 | Unité de commande de transmission automatique n° 2 |
| 15 | 7,5 | Ralentisseur |
| 16 | 15 | Éclairage de position |
| 17 | 5 | Tachygraphe |
| 18 | 3 | Caméra avant |
| 19 | 7,5 | Bouton de verrouillage de porte |
| 20 | 20 | Unité de commande de carrosserie n° 1 |
| 21 | 5 | Unité électronique de pression d’air |
| 22 | 20 | Unité de commande de carrosserie n° 2 |
| 23 | 10 | Feux de freinage |
| 24 | 7,5 | Réfrigérateur |
| 25 | 20 | Unité de commande de carrosserie n° 3 |
| 26 | 20 | Capteurs NOx 1 et 2 et capteur de qualité et de niveau d’urée |
| 27 | 20 | Chauffage de type humide |
| 28 | 10 | Rétroviseurs chauffants |
| 29 | 7,5 | Éclairage de position à triple dôme et lampe d’avertissement à dôme |
| 30 | 10 | Chauffage de type sec |
| 31 | 30 | Connecteur à 7 broches pour remorque |
| 32 | 3 | Unité d’appel d’urgence ERA Glonass |
| 33 | 20 | Unité de commande de carrosserie n° 4 |
| 34 | 20 | Unité de commande de carrosserie n° 5 |
| 35 | 20 | Unité de commande de carrosserie n° 6 |
| 36 | 20 | Unité de commande de carrosserie n° 7 |
| 37 | 3 | « ARM » droit et gauche |
| 38 | 10 | Connecteurs 1 et 2 OBD (système de diagnostic embarqué) |
| 39 | 20 | Unité de commande de carrosserie n° 8 |
| 40 | 7,5 | Moteur de stores |
| 41 | 25 | Convertisseur n° 2 |
| 42 | 5 | Module de régulation de vitesse assisté par carte |
| 43 | 15 | Klaxon |
| 44 | 15 | Unité EBS |
| 45 | 3 | Boutons |
| 46 | 25 | Convertisseur n° 2 |
| 47 | 15 | Unité de commande Denox et chauffages d’urée |
| 48 | 20 | Support après-vente du châssis et connecteurs à dôme |
| 49 | – | – |
| 50 | 20 | Alimentation 24V – panneau |
| 51 | 20 | Alimentation 24V – lit |
| 52 | 20 | Connecteur de cabine après-vente et unité de surveillance de flotte |
| 53 | 15 | Allume-cigare |
| 54 | 5 | Affichage de la pression des pneus |
| 55 | 5 | Clé de contact |
| 56 | 10 | Tableau de bord |
| 57 | 3 | Éclairage extérieur pour les armoires |
| 58 | 3 | Régime moteur |
| 59 | 10 | Connecteur à 15 broches pour remorque et connecteurs après-vente du châssis et du dôme – Stationnement |
| 60 | 5 | Feux de stationnement des véhicules |
| 61 | 1 | Bouton d’ouverture du toit ouvrant (côté console de plafond) — réveil |
| 62 | 1 | Bouton d’ouverture du toit ouvrant (côté lit) – Réveil |
| 63 | 1 | Bouton de lampe de nuit – réveil |
| 64 | 3 | Tachygraphe (pour les véhicules transportant des marchandises dangereuses) |
| 65 | – | – |
| 66 | 5 | Lumières intérieures pour les armoires et boutons de verrouillage de porte |
| 67 | 7,5 | Unité EBS (démarrage) |
| 68 | 3 | Tableau de bord (démarrage) |
| 69 | 3 | Unité électronique de pression d’air (démarrage) |
| 70 | 7,5 | Ralentisseur (démarrage) |
| 71 | 7,5 | Tachygraphe (démarrage) |
| 72 | 3 | Signal acoustique du système d’avertissement de sortie de voie |
| 73 | 7,5 | Radar, caméra et module de régulation de vitesse assisté par carte (démarrage) |
| 74 | 7,5 | Unité de commande de transmission automatique (démarrage) |
| 75 | 5 | Unité de commande moteur (démarrage) |
| 76 | 3 | Contrôle électronique de la suspension pneumatique |
| 77 | 10 | Sièges chauffants |
| 78 | – | – |
| 79 | 3 | Feux de freinage |
| 80 | 15 | Assistance après-vente du châssis et connecteurs à dôme et unité de surveillance de flotte (démarrage) |
| 81 | 3 | Unité d’appel d’urgence ERA Glonass (démarrage) |
| 82 | 7,5 | Lampe de travail (démarrage) |
| 83 | 3 | Bras droit et gauche (démarrage) |
| 84 | 5 | Boutons et valve de verrouillage du système de direction (démarrage) |
| 85 | 10 | Feux de recul |
| 86 | – | – |
| 87 | 20 | Chauffage du carburant |
| 88 | 7,5 | Connecteur à 7 broches pour remorque (démarrage) |
| 89 | 3 | Convertisseurs 1 et 2 (démarrage) |
| 90 | 10 | Capteurs NOx 1 et 2 |
| 91 | 7,5 | Capteur de qualité et de niveau d’urée |
| 92 | 15 | Recirculation du turbocompresseur et des gaz d’échappement |
| 93 | 7,5 | Moteur de nivellement des phares avant et capteur de pluie et capteur de température et d’humidité dans le véhicule |
| 94 | 5 | Bouton de fenêtre et de rétroviseur |
| 95 | – | – |
| 96 | – | – |
| 97 | 20 | Unité de commande de carrosserie (alimentation 12 V) |
| 98 | 7,5 | Unité de commande de climatisation |
| 99 | 7,5 | Lumières extérieures pour les armoires |
| 100 | 3 | Interrupteur de phares |
| 101 | 7,5 | Bobine de relais de klaxon et de moteur de climatisation (+) |
| 102 | 20 | Radio |
| Relais | ||
| R1 | 40 | Démarrage/démarrage n° 1 |
| R2 | 40 | Démarrage/démarrage n° 2 |
| R3 | 20 | 12 V : Prise d’alimentation (relais fermé) |
| R4 | 20 | Éclairage de la lampe de travail |
| R5 | 40 | Démarrage/Accessoires |
| R6 | 20 | Moteur de projecteur (haut) |
| R7 | 20 | Moteur éteint |
| R8 | 20 | Klaxon |
| R9 | 20 | Module d’urée et chauffages d’urée |
| R10 | 40 | Moteur de climatisation |
| R11 | 20 | Feux de recul et avertissement de recul |
| R12 | 20 | Capteur de qualité et de niveau d’urée et capteurs NOx et turbocompresseur et recirculation des gaz d’échappement |
| R13 | – | – |
| R14 | – | – |
| R15 | 40 | Moteur de levage de cabine |
| R16 | – | – |
| R17 | 20 | Feux de freinage |
| R18 | – | – |
| R19 | 20 | Feux de position |
| R20 | 40 | Chauffage du pare-brise n° 1 |
| R21 | 20 | Feux de stationnement à triple dôme |
| R22 | – | – |
| R23 | 20 | Dôme de clignotant |
| R24 | 20 | Chauffage des rétroviseurs latéraux |
| R25 | 40 | Chauffage du pare-brise n° 2 |
| R26 | 20 | Boutons de verrouillage de porte |
| R27 | 20 | Moteur du capot (bas) |
Bande de fusibles
| Numéro |
Ampérage [A] |
Description |
| 1 | – | – |
| 2 | 150 | Alternateur |
| 3 | 175 | Chauffage de calandre |
