Citroën C8 (2002-2008) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Citroën C8 2002-2008, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Citroën C8
S’applique aux véhicules fabriqués entre :
2002, 2003, 2004, 2005, 2006, 2007, 2008.
Pour l’allume-cigare (prises de courant) du Citroën C8, le fusible F9 (allume-cigare) de la boîte à fusibles du tableau de bord est responsable, ainsi que les fusibles F11 (prise 12 V troisième rangée) et F12 (prise 12 V deuxième rangée) sur la batterie.
Trois boîtes à fusibles sont situées sous le tableau de bord, dans le bac de batterie et sous le capot.

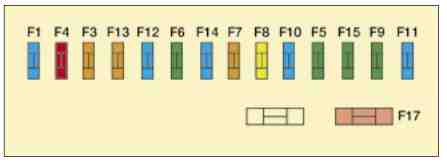

Boîte à fusibles du tableau de bord
| Numéro | Ampères [A] | Description |
|---|---|---|
| F1 | 15 A | Essuie-glace arrière |
| F3 | 5 A | Airbag |
| F4 | 10 A | Capteur d’angle de braquage; ESP;
Rétroviseur intérieur photochromatique; Prise de diagnostic; Embrayage; Climatisation; Suspension; Filtre à particules. |
| F5 | 30 A | Toit ouvrant; Vitre avant. |
| F6 | 30 A | Vitre arrière |
| F7 | 5 A | Lumières intérieures; Miroirs de courtoisie;
Boîte à fusibles du tiroir. |
| F8 | 20 A | Affichage; Alarme;
Radio; Changeur de CD; Système d’additif pour gazole; Détection de dégonflage; Porte latérale coulissante. |
| F9 | 30 A | Allume-cigare |
| F10 | 15 A | Module de relais de remorque; Éléments de commande au volant. |
| F11 | 15 A | Prise de diagnostic; Sirène;
Boîte de vitesses automatique; Allumage. |
| F12 | 15 A | Témoin de ceinture de sécurité; Porte coulissante;
Airbag; Aide au stationnement; Mémoire du siège conducteur; Siège passager électrique; Système mains libres. |
| F13 | 5 A | Relais de remorque |
| F14 | 15 A | Capteur de pluie; Toit ouvrant;
Climatisation; Contrôle du témoin du tachymètre; Tableau de bord; Télématique. |
| F15 | 30 A | Verrouillage; Superverrouillage;
Sécurité enfants. |
| F17 | 40 A | Vitre arrière chauffante |

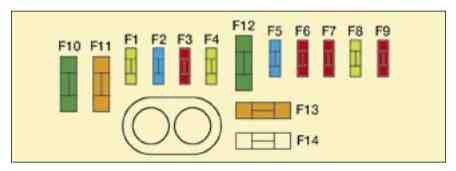

Boîte à fusibles du compartiment moteur
Pour ouvrir la boîte à fusibles du compartiment moteur, débranchez le réservoir de liquide lave-glace, puis retirez le couvercle.
| Numéro | Ampères [A] | Description |
|---|---|---|
| F1 | 20 A | ECU moteur; Électrovanne de recirculation des gaz d’échappement;
Électrovanne de régulation haute pression diesel; Électrovanne EGR. |
| F2 | 15 A | Klaxon |
| F3 | 10 A | Pompe de lave-glace avant/arrière |
| F4 | 20 A | Pompe de lave-phares |
| F5 | 15 A | Pompe à carburant; Électrovanne de régulation. |
| F6 | 10 A | Boîte de vitesses; Direction assistée;
Ampèremètre; Chauffage; Niveau d’huile moteur; Freins; Réglage des phares. |
| F7 | 10 A | ESP |
| F8 | 20 A | Démarrage |
| F9 | 10 A | ECU moteur |
| F10 | 30 A | Électrovannes; Sonde Lambda;
Injecteurs; Bobine d’allumage; ECU; Chauffage diesel. |
| F11 | 40 A | Débit d’air |
| F12 | 30 A | Essuie-glace avant |
| F13 | 40 A | Interface système intégrée (allumage+) |
| F14 | – | Vide |

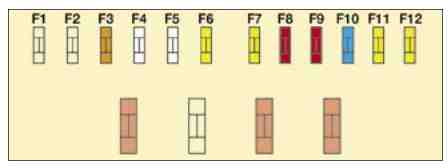

Fusibles sur la batterie
Soulevez le tapis, débranchez le couvercle situé sous le plancher sous le siège avant droit pour y accéder.
| Numéro | Ampères [A] | Description |
|---|---|---|
| F1 | – | Vide |
| F2 | – | Vide |
| F3 | 5 A | Freins |
| F4 | 25 A | Mémoire du siège conducteur |
| F5 | 25 A | Mémoire du siège passager; Toit ouvrant. |
| F6 | 20 A | Toit ouvrant |
| F7 | 20 A | Toit ouvrant |
| F8 | 10 A | Siège passager chauffant |
| F9 | 10 A | Siège conducteur chauffant |
| F10 | 15 A | Signalisation |
| F11 | 20 A | Prise accessoire 12 V troisième rangée |
| F12 | 20 A | Prise accessoire 12 V deuxième rangée |
À propos du Citroën C8 (2002-2008)
Le Citroën C8 est un monospace familial produit de 2002 à 2008. Ce modèle a été conçu en mettant l’accent sur le confort et l’espace, ce qui le rend idéal pour les familles nombreuses ou les longs trajets. Le Citroën C8 offrait diverses options de motorisation, y compris des moteurs essence et diesel, qui offraient un équilibre entre performance et efficacité. L’intérieur du véhicule était flexible, avec la possibilité de configurer les sièges selon les besoins, permettant une utilisation maximale de l’espace. Grâce à des technologies modernes et des éléments de sécurité, le Citroën C8 était un choix populaire parmi les conducteurs à la recherche d’un véhicule fiable et pratique.
Schéma de la boîte à fusibles du Citroën C8
Cette page présente le schéma de la boîte à fusibles du Citroën C8, indispensable pour l’identification et l’entretien des composants électriques du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur ou sous le tableau de bord. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants protégés, ce qui facilite l’orientation lors du remplacement des fusibles. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager le système électrique. Grâce à ce schéma de boîte à fusibles, vous pouvez résoudre efficacement les problèmes de circuits électriques de votre Citroën C8.
