Fiat Croma (2007-2011) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Fiat Croma (2007-2011), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Fiat Croma (2007-2009) – schéma du panneau de fusibles
Année de fabrication : 2007, 2008, 2009.
Le fusible de l’allume-cigare (prise de courant) de la Fiat Croma (2007-2009) est le fusible F52 du panneau de fusibles du tableau de bord.
Panneau de fusibles du tableau de bord
| Description | Numéro | Ampérage [A] |
| Phares avant droit | F12 | 15 |
| Phare avant gauche ;
Réglage des phares principaux. |
F13 | 15 |
| Bobines de relais du compartiment moteur et de l’ordinateur de bord/carrosserie. | F31 | 7,5 |
| +30 Commandes de porte conducteur et passager | F32 | 15 |
| + 15 alimentation pour le coffre –
dérivation de la vitre arrière gauche. |
F33 | 20 |
| + 15 alimentation pour le coffre –
dérivation de la vitre arrière droite. |
F34 | 20 |
| +15 Feux de recul ;
Capteur AQS ; Capteur d’eau dans le filtre à gazole ; Décimètre ; Chauffage auxiliaire. |
F35 | 7,5 |
| +30 Préréglage pour
l’unité de commande de la remorque. |
F36 | 20 |
| +15 Troisième feu stop ;
Tableau de bord ; Commande de phare gauche et droit ; Commandé par la clé de puissance de la commande de phare avec échappement. |
F37 | 10 |
| Désactivation du démarrage | F38 | 15 |
| +30 Connecteur de diagnostic EOBD ;
Éclairage de plafond ; Programmation du téléphone ; Unité de commande de la sirène d’avertissement ; Unité de commande de l’alarme de protection volumétrique ; Unité de commande de la pression des pneus ; Unité de commande du kit mains-libres. |
F39 | 10 |
| Vitre arrière chauffante | F40 | 30 |
| Dégivrage des buses d’essuie-glace avant, arrière | F41 | 15 |
| Essuie-glace avant ;
Pompe d’essuie-glace avant/arrière. |
F42 | 7,5 |
| Essuie-glace, pompe d’essuie-glace avant | F43 | 30 |
| Alimentation de la console centrale | F44 | 20 |
| Toit ouvrant | F45 | 20 |
| Alimentation de l’unité de commande côté conducteur | F46 | 20 |
| Moteur du store de toit ouvrant | F47 | 20 |
| Alimentation de l’unité de commande côté passager | F48 | 20 |
| +15 Point de dérivation du volant ;
Connexion ; Unité de commande du capteur de pluie ; Système de climatisation ; Chauffage au gazole ; Unité de commande de protection volumétrique, Unité de commande pour le mouvement et le chauffage des sièges avant gauche ; Unité de commande du kit mains-libres ; Programmation du téléphone ; Régulateur de vitesse ; Variateurs du tableau de bord ; Rideau de toit ouvrant. |
F49 | 7,5 |
| Système airbag | F50 | 7,5 |
| +15 Point de dérivation électrique
du système de direction ; Unité de commande de la pression des pneus. |
F51 | 7,5 |
| Essuie-glace arrière ;
Bobines de relais du module de commande du coffre ; Allume-cigare |
F52 | 15 |
| +30 tableau de bord | F53 | 7,5 |

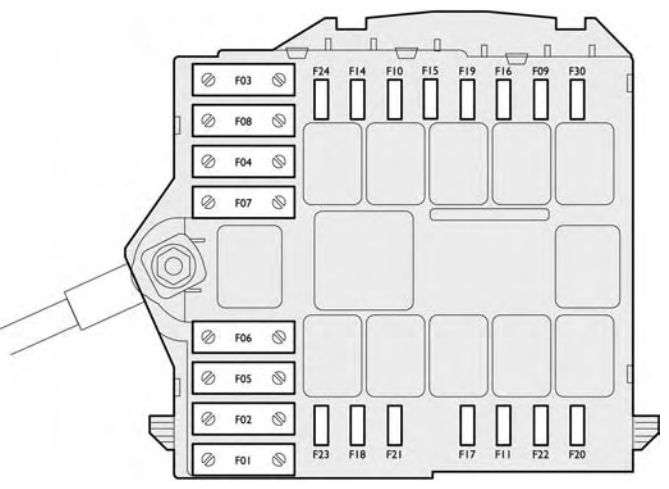

Schéma des fusibles dans le compartiment moteur
| Description | Numéro | Ampérage [A] |
| +30 Unité de commande du tableau de bord 2 | F1 | 60 |
| +30 Ventilateur de climatisation | F2 | 40 |
| + 30 Point de distribution électrique du verrouillage de direction. | F3 | 20 |
| + 30 Point de distribution du frein (pompe) | F4 | 40 |
| + 30 Point de distribution du frein (électrovanne) | F5 | 40 |
| +30 Basse vitesse du ventilateur de refroidissement moteur
(2,2 – Multijet) |
F6 | 40 |
| + 30 Basse vitesse du ventilateur de refroidissement moteur
(Multijet avec) |
F6 | 50 |
| +30 Haute vitesse du ventilateur de refroidissement moteur
(2.2 – Multijet) |
F7 | 40 |
| + 30 Haute vitesse du ventilateur de refroidissement moteur
(Multijet avec) |
F7 | 50 |
| +30 Ventilateur de climatisation manuel
(sauf Multijet at) |
F8 | 40 |
| Système de pulvérisation des phares | F9 | 20 |
| Klaxon | F10 | 15 |
| Diverses fonctions supplémentaires | F11 | 15 |
| Phare droit | F14 | 10 |
| Phare gauche | F15 | 10 |
| Système Ei | F16 | 7,5 |
| Services de base Ei | F17 | 10 |
| +30 Unité de commande moteur ;
Unité de commande de la transmission automatique et levier de vitesses. |
F18 | 7,5 |
| Compresseur | F19 | 7,5 |
| Filtre à gazole | F20 | 30 |
| Alimentation de la pompe à carburant | F21 | 15 |
| Services de base Ei (essence) | F22 | 15 |
| Services de base Ei (Multijet) | F22 | 15 |
| +30 Système audio ;
Autre unité de commande de chauffage. |
F23 | 20 |
| + 15 Unité de commande de la transmission automatique ;
Levier de vitesses. |
F24 | 15 |
| Feux de brouillard avant | F30 | 15 |

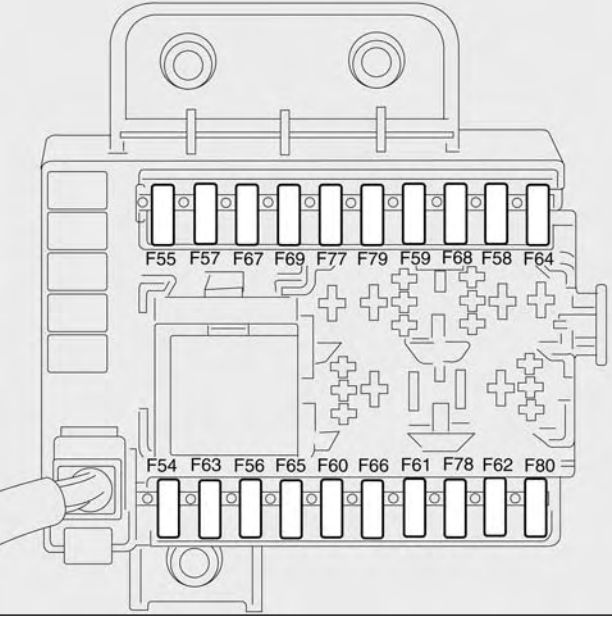

Schéma des fusibles dans le coffre
| Description | Numéro | Ampérage [A] |
| +30 Amplificateur du système audio externe | F54 | 25 |
| Libre | F55 | – |
| +30 Commande du siège avant gauche. | F56 | 25 |
| Chauffage du siège conducteur | F57 | 7,5 |
| Libre | F58 | – |
| Libre | F59 | – |
| +30 Commande du siège avant droit. | F60 | 25 |
| Libre | F61 | – |
| Libre | F62 | – |
| Libre | F63 | – |
| Libre | F64 | – |
| Libre | F65 | – |
| Libre | F66 | – |
| Chauffage du siège passager | F67 | 7,5 |
| Libre | F68 | – |
| Libre | F69 | – |
| Libre | F77 | – |
| Libre | F78 | – |
| Libre | F79 | – |
| Libre | F80 | – |
Schéma des fusibles près de la batterie
| Description | Numéro | Ampérage [A] |
| Schéma des fusibles dans le compartiment moteur | F70 | 150 |
| Unité de commande du tableau de bord 1 | F71 | 70 |
| + 30 Commande des bougies (Multijet) | F72 | 60 |
| + 30 Point de distribution électrique de la direction assistée
(sauf essence 2,2) |
F73 | 80 |
| + 30 Point de distribution électrique de la direction assistée version essence 2.2
(kit de connexion sur la paroi de la batterie) |
fa | 80 |
Fiat Croma (2009-2011) – schéma de la boîte à fusibles
Année de fabrication : 2009, 2010, 2011.

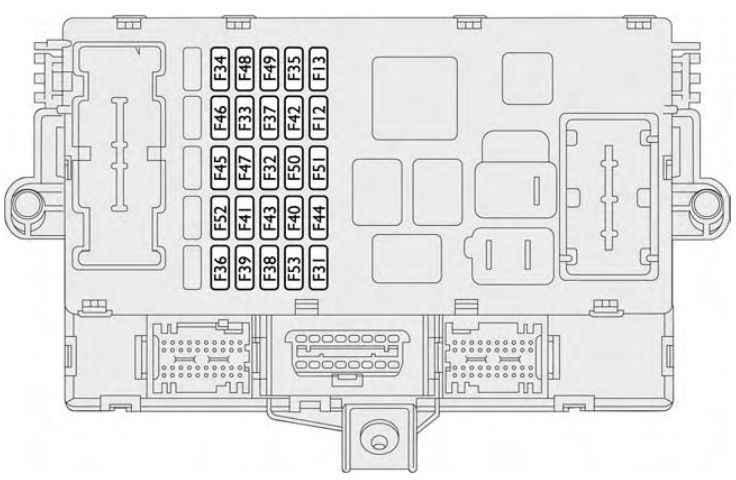

Le fusible de l’allume-cigare (prise de courant) de la Fiat Croma (2009-2011) est le fusible F44 de la boîte à fusibles du tableau de bord.
Boîte à fusibles du tableau de bord
| Description | Numéro | Ampérage [A] |
| Phares avant droit | F12 | 15 |
| Phares avant gauche – correcteur de stabilité de la lumière | F13 | 15 |
| +15 exclu pendant l’allumage des bobines de relais de l’unité de commande du tableau de bord/compartiment moteur et de l’ordinateur de bord. | F31 | 7,5 |
| +30 nœuds des portes avant conducteur et passager (verrouillage des portes), Lecteur TEG. | F32 | 15 |
| Alimentation du nœud du coffre (vitre électrique côté gauche). | F33 | 20 |
| Alimentation du nœud du coffre (vitre arrière droite). | F34 | 20 |
| +15 feux de recul ; Unité de commande de chauffage supplémentaire ; Ampèremètre ; Capteur de présence d’eau dans le gazole ; Interrupteur NC sur la pédale de frein. | F35 | 7,5 |
| +30 nœud du coffre (verrouillage des portes arrière) | F36 | 20 |
| +15 tableau de bord ; Unité de commande des phares à gaz ; Interrupteur sur la pédale de frein ; Feu stop supplémentaire. | F37 | 10 |
| Actionneur d’ouverture du coffre | F38 | 15 |
| +30 prise de diagnostic EOBD éclairage central du plafond avant ; Éclairage latéral arrière du plafond ; Sirène et unité de commande du volume du capteur du système antivol ; Unité de commande de la pression des pneus ; Unité de commande de la climatisation ; Unité de commande Bluetooth. | F39 | 10 |
| Vitre arrière chauffante | F40 | 30 |
| Dégivrage des buses d’essuie-glace avant et arrière. | F41 | 15 |
| +15 Unité de commande ABS/ESP ; Nœud de direction électrohydraulique ; Capteur d’inclinaison ; Capteur d’angle de braquage. | F42 | 7,5 / 15 (*) |
| +15 exclu pendant le démarrage pour le module de l’interrupteur électronique de la colonne (essuie-glace avant, pompe d’essuie-glace avant/arrière). | F43 | 30 |
| +15 exclu pendant le démarrage de l’allume-cigare ; Sortie de courant dans le tunnel. | F44 | 20 |
| Alimentation de l’unité de commande du moteur du toit ouvrant. | F45 | 20 |
| Alimentation de l’unité de commande du moteur du pare-soleil. | F46 | 20 |
| Alimentation du nœud de la porte avant conducteur (commande des vitres avant conducteur). | F47 | 20 |
| Alimentation du nœud de la porte avant passager (commande des vitres avant passager). | F48 | 20 |
| +15 unité de commande avec capteur de volume pour la protection antivol ; Éclairage du tableau de bord avec affichage d’urgence et toit panoramique sur le panneau de toit, console des sièges avant conducteur et passager ; Éclairage du tableau de bord, tunnel côté conducteur ; Réglages du lecteur DVD ; Rétroviseur électrochrome ; Climatisation. | F49 | 7,5 |
| +15 unité de commande d’airbag | F50 | 7,5 |
| +15 Connect ; Unité de commande Bluetooth ; Réglage du marché radio ; Unité de commande de la pression des pneus ; Régulateur de vitesse ; Unité de commande du capteur de pluie/de bonnes conditions météorologiques ; Unité de commande du capteur de stationnement ; Capteur AQS. | F51 | 7,5 |
| +15 exclu pendant le démarrage du module électronique de l’interrupteur de la colonne (essuie-glace arrière), Bobine de relais de l’unité de commande du coffre. | F52 | 15 |
| +30 tableau de bord | F53 | 7,5 |
Boîte à fusibles dans le compartiment moteur
| Description | Numéro | Ampérage [A] |
| Phare antibrouillard gauche ; Clignotant. | F9 | 7,5 |
| Signaux acoustiques | F10 | 15 |
| Alimentation de l’unité de commande du moteur | F11 | 15 |
| Phares de route droit | F14 | 7,5 |
| Phares de route gauche | F15 | 7,5 |
| +15 unité de commande du moteur | F16 | 7,5 |
| Alimentation de l’unité de commande du moteur | F17 | 10 |
| +30 unité de commande du moteur | F18 | 7,5 |
| Compresseur de climatisation | F19 | 7,5 |
| Pompe de lave-phares | F20 | 20 |
| Pompe à carburant | F21 | 15 |
| Alimentation de l’unité de commande du moteur | F22 | 20 |
| +30 radio/Connect, Unité de commande de chauffage auxiliaire. | F23 | 20 |
| +15 unité de commande de la transmission automatique, Interrupteur de la transmission automatique. | F24 | 15 |
| Phare antibrouillard droit ; Clignotant. | F30 | 7,5 |
Boîte à fusibles dans le coffre
| Description | Numéro | Ampérage [A] |
| +30 Amplificateur audio Hi-Fi | F54 | 25 |
| Libre | F55 | – |
| +30 unité de commande de réglage du siège avant conducteur | F56 | 25 |
| +15 exclu pendant le démarrage pour le chauffage du siège avant conducteur. | F57 | 7,5 |
| Libre | F58 | – |
| Libre | F59 | – |
| +30 unité de commande de réglage du siège avant passager. | F60 | 25 |
| Libre | F61 | – |
| Libre | F62 | – |
| Libre | F63 | – |
| Libre | F64 | – |
| Libre | F65 | – |
| Libre | F66 | – |
| +15 exclu pendant le démarrage pour le chauffage du siège avant conducteur. | F67 | 7,5 |
| Libre | F68 | – |
| Libre | F69 | – |
| Libre | F77 | – |
| Libre | F78 | – |
| Libre | F79 | – |
| Libre | F80 | – |
À propos de la Fiat Croma (2007-2011)
La Fiat Croma, produite de 2007 à 2011, est un modèle populaire de la classe moyenne du constructeur italien Fiat. Cette voiture se caractérise par un intérieur spacieux et une conduite confortable, ce qui la rend idéale pour un usage familial. La Fiat Croma offre diverses options de motorisation, y compris des variantes essence et diesel, qui offrent une puissance suffisante et une consommation de carburant efficace. Grâce à son design moderne et à ses technologies avancées, ce modèle reste attrayant pour de nombreux conducteurs à la recherche d’une voiture fiable et pratique.
Schéma de la boîte à fusibles de la Fiat Croma
Cette page présente le schéma de la boîte à fusibles de la Fiat Croma, indispensable pour l’entretien et les réparations du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le capot et à l’intérieur du véhicule, habituellement près du tableau de bord. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc essentiel de disposer d’informations précises sur sa configuration.
