Fiat Strada (2007-2017) – boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Fiat Strada (2007-2017), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Fiat Strada (2007-2017) – schéma de la boîte à fusibles
Année de fabrication : 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Le fusible de l’allume-cigare (prise de courant) de la Fiat Strada (2007-2017) est le fusible F44 dans la boîte à fusibles.

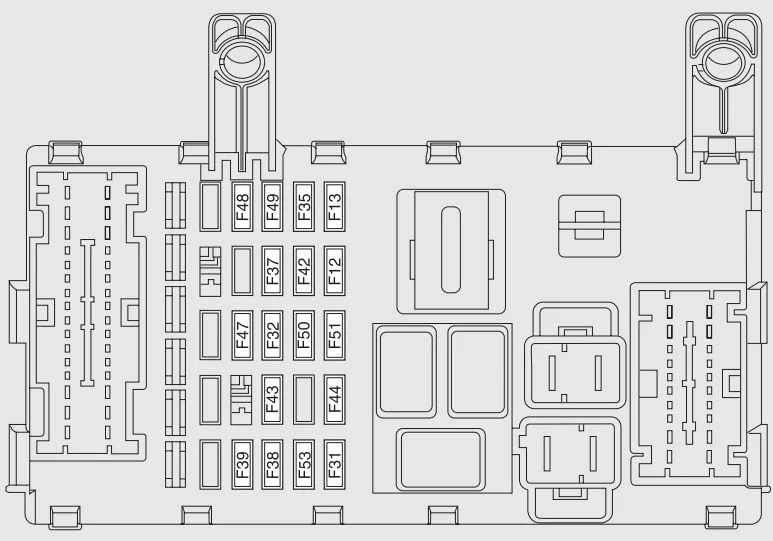

Boîte à fusibles sur le tableau de bord
La boîte à fusibles est située sous le tableau de bord, à gauche du volant.
| Description | Numéro | Amp [A] |
| Phares | F12 | 15 |
| Phare de croisement gauche ; Régulateur d’orientation des phares. | F13 | 15 |
| Alimentation des feux de recul ; Bobines des interrupteurs de relais dans la
boîte à fusibles du compartiment moteur ; Système de climatisation manuel. |
F31 | 7,5 |
| Alimentation +30 de la commande d’éclairage extérieur | F32 | 15 |
| Alimentation de l’interrupteur des feux de stop (contact NC). | F35 | 10 |
| Feux de stop ; Tableau de bord. | F37 | 10 |
| Verrouillage centralisé | F38 | 20 |
| +30 pour l’éclairage de plafond ; Éclairage de l’habitacle, radio | F39 | 15 |
| Unité de commande ABS | F42 | 7,5 |
| Essuie-glace avant ; Pompe bidirectionnelle. | F43 | 30 |
| Prise de courant ; Allume-cigare. | F44 | 20 |
| Lève-vitre électrique avant gauche | F47 | 30 |
| Lève-vitre électrique avant droit | F48 | 30 |
| Alimentation +15 pour la radio, les rétroviseurs électriques,
l’éclairage du panneau de commande central et latéral, l’éclairage électrique de la commande des rétroviseurs. |
F49 | 7,5 |
| Système d’airbags | F50 | 7,5 |
| + alimentation de l’éclairage de la plaque d’immatriculation, éclairage de la commande de chauffage,
prise de courant – éclairage de l’allume-cigare, éclairage de la radio, |
F51 | 7,5 |
| Clignotants ; Feux de détresse ;
Tableau de bord. |
F53 | 10 |

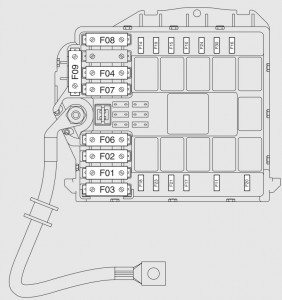

Boîte à fusibles dans le compartiment moteur
| Description | Numéro | Amp [A] |
| Chauffage du connecteur | F00 | 60 |
| Boîte à fusibles du tableau de bord – de base. | F01 | 70 |
| Boîte à fusibles du tableau de bord – optionnelle. | F02 | 40 |
| Clé de contact | F03 | 20 |
| Système anti-dérapage | F04 | 50 |
| Vitesse simple – première vitesse du ventilateur de radiateur. | F06 | 30/40 * |
| Vitesse simple – deuxième vitesse du ventilateur de radiateur. | F07 | 40/60 * |
| Ventilateur de climatisation | F08 | 40 |
| Klaxon | f10 | 15 |
| Générateur de tachymètre ; Électrovanne de réservoir ;
Unité de commande de chauffage ; Charges auxiliaires ; Système de gestion moteur. |
F11 | 15 |
| Phare de route droit | F14 | 10 |
| Phare de route gauche | F15 | 10 |
| Unité de commande moteur ; interrupteur de relais du système de gestion moteur ;
interrupteur de télécommande du système de refroidissement moteur. |
F 16 | 7,5 |
| Unité de commande moteur (alimentation), groupe d’électrovannes
de la pompe à carburant diesel. |
F17 | 10 |
| Unité de commande moteur | F18 | 7,5 |
| Compresseur de climatisation | F19 | 7,5 |
| Filtre chauffant | F20 | 20 |
| Pompe à carburant, système d’interruption | F21 | 15 |
| Feux additionnels | F23 | 15 |
| Avec alimentation +15 pôle positif | F24 | 10 |
| Feux de brouillard | F30 | 15 |
(*) Pour les versions / marchés où cela est prévu
