Fiat Linea restyling (2013-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Fiat Linea restylée (2013-2016), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Fiat Linea facelift (2013-2016) – schéma des fusibles
Année de fabrication : 2013, 2014, 2015.
Le fusible de l’allume-cigare (prise de courant) de la Fiat Linea facelift est le fusible F44 dans le panneau de fusibles du tableau de bord.

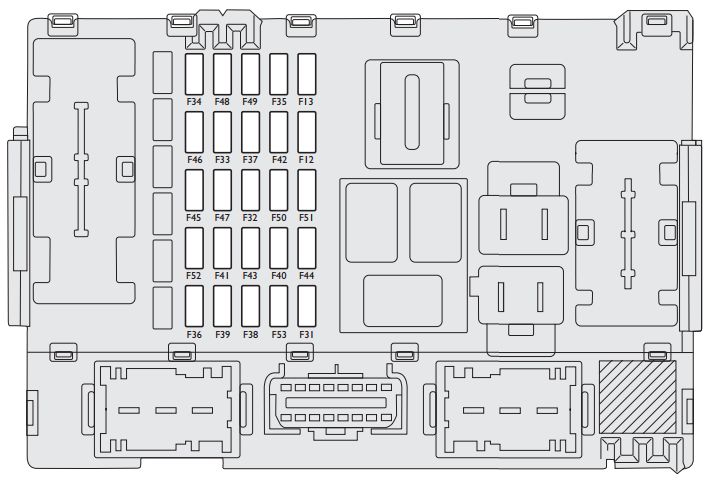

Panneau de fusibles du tableau de bord
| Description | Numéro | Ampérage [A] |
| Phares de croisement droits | F12 | 7,5 |
| Phare de croisement gauche ; Régulateur de phare. | F13 | 7,5 |
| INT/A pour les bobines de relais (T08, T17) dans le schéma des fusibles du compartiment moteur et
nœud de l’ordinateur de bord. |
F31 | 7,5 |
| Sièges chauffants | F32 | 15 |
| Commande de vitres (moteur de vitre arrière gauche). | F33 | 20 |
| Commande de vitres (moteur de vitre arrière droite). | F34 | 20 |
| +15 feux de recul ; Commande de feux de freinage NC ;
Ampèremètre ; Chauffage des bougies de préchauffage ; Capteur de présence d’eau dans le diesel ; Générateur de vitesse. |
F35 | 7,5 |
| Unité de commande de vitre électrique (+30 pour l’électronique). | F36 | 7,5 |
| +15 tableau de bord ; Pas de commande de feux de freinage. | F37 | 7,5 |
| Nœud de l’ordinateur de bord | F38 | 20 |
| Nœud radio, nœud climatisation ; Nœud Blue & Me. | F39 | 10 |
| Lunette arrière chauffante | F40 | 30 |
| Dégivreurs de rétroviseurs | F41 | 7,5 |
| Contrôle de l’essuie-glace avant (pompe à deux voies). | F43 | 20 |
| Allume-cigare ou prise électrique | F44 | 15 |
| Actionneur de verrouillage du coffre | F45 | 10 |
| Groupe de vitres électriques (moteur de vitre avant côté conducteur). | F47 | 20 |
| Vitre électrique (moteur de vitre avant côté passager). | F48 | 20 |
| +15 commande d’éclairage : radio au volant,
panneaux de commande, rétroviseurs électriques, commande de vitre, rétroviseur chromé, capteur de pluie. |
F49 | 7,5 |
| +15 régulateur de vitesse ; Emplacement pour radio ;
Emplacement pour Blue & Me ; Capteurs de stationnement ; Nœud du système de climatisation. |
F51 | 7,5 |
| Vitre électrique ; Moteur de réglage du siège conducteur. | F52 | 15 |
| Ordinateur de bord ; Nœud du tableau de bord. | F53 | 7,5 |

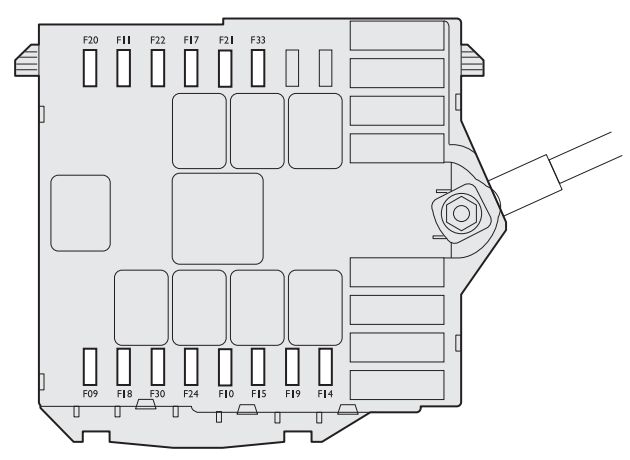

Schéma des fusibles dans le compartiment moteur
| Description | Numéro | Ampérage [A] |
| Klaxon | F10 | 10 |
| Phare de route droit | F14 | 7,5 |
| Phare gauche | F15 | 7,5 |
| Compresseur de climatisation | F19 | 7,5 |
| Pompe à carburant | F21 | 15 |
| Moteur d’essuie-glace avant | F23 | 20 |
| Libre | F24 | – |
| Feux de brouillard | F30 | 15 |
À propos de la Fiat Linea restylée (2013-2016)
La Fiat Linea restylée, produite de 2013 à 2016, est une version modernisée de la populaire berline, qui a apporté plusieurs améliorations de design et techniques. Ce modèle se caractérise par une apparence élégante avec une calandre avant retravaillée et de nouveaux phares, ce qui lui confère un look dynamique et moderne. La Fiat Linea restylée offre diverses options de motorisation, y compris des moteurs essence et diesel, réputés pour leur fiabilité et leur efficacité. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant suffisamment d’espace pour les passagers et les bagages.
Schéma de la boîte à fusibles de la Fiat Linea restylée
Cette page présente le schéma de la boîte à fusibles de la Fiat Linea restylée, indispensable pour l’identification et l’entretien des composants électriques du véhicule. La boîte à fusibles de ce modèle est généralement située dans le compartiment moteur et à l’intérieur, près de la porte du conducteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants protégés, ce qui facilite leur remplacement rapide et le diagnostic des problèmes. Lors du remplacement, il est important d’utiliser toujours des fusibles de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour un fonctionnement sûr et fiable du véhicule.
