Fiat 500 (2007-2022) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Fiat 500 (2007-2022), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Fiat 500 (2007-2010) – schéma des fusibles
Année de production : 2007, 2008, 2009, 2010.
Le fusible de l’allume-cigare (prise de courant) de la Fiat 500 (2007-2010) est le fusible F85 du panneau de fusibles du compartiment moteur.

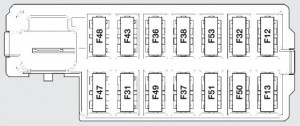

Panneau de fusibles du tableau de bord
| Description | Numéro | Ampérage [A] |
| Alimentation du feu de croisement droit | F12 | 7,5 |
| Alimentation du feu de croisement gauche et
régulateur de direction des phares. |
F13 | 7,5 |
| Interrupteur du groupe de commande de la vanne
de dérivation du compartiment moteur/ |
F31 | 5 |
| Feux de position avant et arrière ;
Éclairage du coffre et des portes. |
F32 | 7,5 |
| Port de diagnostic ;
Autoradio ; Climatisation ; EOBD. |
F36 | 10 |
| Interrupteur des feux de freinage ;
Nœud du tableau de bord. |
F37 | 5 |
| Verrouillage centralisé des portes | F38 | 20 |
| Pompe d’essuie-glace avant et arrière
et arrière. |
F43 | 15 |
| Lève-vitre électrique côté conducteur | F47 | 20 |
| Lève-vitre électrique côté passager | F48 | 20 |
| Capteur de stationnement ;
Commandes d’éclairage ; Rétroviseurs électriques. |
F49 | 5 |
| Nœud d’airbag | F50 | 7,5 |
| Interrupteur autoradio ;
Convergence ; Climatisation ; Feux de freinage ; Embrayage. |
F51 | 7,5 |
| Nœud du tableau de bord | F53 | 5 |

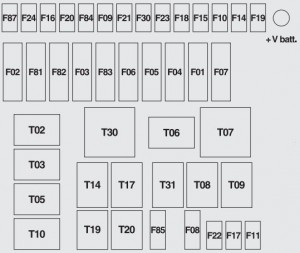

Schéma des fusibles du compartiment moteur
| Description | Numéro | Ampérage [A] |
| Ventilateur du système de climatisation | F08 | 30 |
| Remorque | F09 | 15 |
| Avertisseurs sonores | F10 | 15 |
| système de contrôle moteur
(charges secondaires). |
F11 | 10 |
| Phares principaux | F14 | 15 |
| Moteur de toit ouvrant | F15 | 20 |
| +15 Contrôleur moteur ;
Contrôle robotisé de la transmission Dualogic ; Bobine de relais T20. |
F 16 | 7,5 |
| Unité de commande moteur | F17 | 10 |
| Unité de commande moteur (1,2 8 V) | F18 | 7,5 |
| Contrôleur moteur ;
Bobine de relais T09 (1.3 Multijet, 1.4 16V). |
F18 | 7,5 |
| Compresseur de climatisation | F19 | 7,5 |
| Vitre arrière chauffante ;
Dégivrage des rétroviseurs. |
F20 | 30 |
| Pompe à carburant | F21 | 15 |
| Bobine d’allumage ;
injecteurs (1.2 8V). |
F22 | 15 |
| Unité de commande moteur (1.3 Multijet) | F22 | 20 |
| Système de freinage
(unité de commande, vannes) |
F23 | 20 |
| +15 Système de freinage, direction électrique,
Capteur d’inclinaison. |
F24 | 7,5 |
| Feux de brouillard | F30 | 15 |
| Transmission Dualogic
(unité de commande, électrovannes) |
F84 | 10 |
| Prise avant
(avec ou sans prise allume-cigare). |
F85 | 15 |
| +15 pour feux de recul, débitmètre,
capteur d’eau dans le diesel, bobines de relais T02, T05, T14 et T19. |
F87 | 7,5 |
| Description | Numéro | Ampérage [A] |
| Phares | T02 | 20 |
| Avertisseurs acoustiques | T03 | 20 |
| Compresseur de climatisation | T05 | 20 |
| Ventilateur de refroidissement moteur à une vitesse ;
Ventilateur de refroidissement moteur à basse vitesse. |
T06 | 30 |
| Ventilateur de refroidissement moteur à haute vitesse | T07 | 50 |
| Ventilateur du système de climatisation | T08 | 30 |
| Système de gestion moteur
(relais principal). |
T09 | 30 |
| Réserve | T10 | 20 |
| Feux de brouillard | T14 | 20 |
| Pompe à carburant | T17 | 30 |
| Évaporation | T19 | 30 |
| Commence la prévention de la robotisation
de la transmission. |
T20 | 30 |
| Pompe avec blocage de transmission Dualogic | T30 | 50 |
| Prises avant
(avec ou sans prise allume-cigare). |
T51 | 30 |
Fiat 500 (2010-2014) – schéma de la boîte à fusibles
Année de production : 2010, 2011, 2012, 2013, 2014.
Le fusible de l’allume-cigare (prise de courant) de la Fiat 500 (2010-2014) est le fusible F85 de la boîte à fusibles du compartiment moteur.
Boîte à fusibles du tableau de bord
| Description | Numéro | Ampérage [A] |
| Alimentation du feu de croisement droit | F12 | 7,5 |
| Alimentation du feu de croisement gauche et contrôleur de direction des phares | F13 | 7,5 |
| Feux des lampes intérieures avant et arrière ; Éclairage du coffre et des portes. | F32 | 7,5 |
| Port de diagnostic ; Autoradio ; Climatisation ; EOBD. | F36 | 10 |
| Interrupteur des feux de freinage ; Nœud du tableau de bord. | F37 | 5 |
| Verrouillage centralisé des portes | F38 | 20 |
| Pompe d’essuie-glace avant, arrière | F43 | 15 |
| Lève-vitre électrique côté conducteur | F47 | 20 |
| Lève-vitre électrique côté passager | F48 | 20 |
| Capteur de stationnement ; Interrupteurs d’éclairage ; Rétroviseurs électriques. | F49 | 5 |
| Interrupteur autoradio ; Convergence ; Climatisation ; Feux de freinage ; Embrayage. | F51 | 7,5 |
| Nœud du tableau de bord | F53 | 5 |
Boîte à fusibles du compartiment moteur
| Description | Numéro | Ampérage [A] |
| Ventilateur du système de climatisation | F08 | 30 |
| Affichage | F09 | 15 |
| Dispositifs de signalisation | F10 | 15 |
| Unité de commande moteur (charges secondaires) | F11 | 10 |
| Phares principaux | F14 | 15 |
| Moteur de toit ouvrant | F15 | 20 |
| Vitre arrière chauffante ; Dégivrage des rétroviseurs. | F20 | 30 |
| Feux de brouillard | F30 | 15 |
| Prise avant (avec ou sans prise allume-cigare). | F85 | 15 |
Fiat 500 (2015-2019) – schéma de la boîte à fusibles
Année de production : 2015, 2016, 2017, 2018, 2019.
Le fusible de l’allume-cigare (prise de courant) de la Fiat 500 est le fusible F85 de la boîte à fusibles du compartiment moteur.
Boîte à fusibles du tableau de bord
| Description | Numéro | Ampérage [A] |
| Alimentation des phares avec feux de croisement côté gauche et unité de commande d’orientation des phares. | F13 | 5 * |
| Connecteur de diagnostic ; Radio ; Climatisation ; EOBD. | F36 | 15 |
| Interrupteur des feux stop ; Noyau du tableau de bord. | F37 | 5 |
| Verrouillage centralisé | F38 | 20 |
| Pompe de lave-glace avant et arrière | F43 | 15 |
| Lève-vitre électrique côté conducteur | F47 | 20 |
| Lève-vitre électrique côté passager | F48 | 20 |
| Capteurs de stationnement ; Commande d’éclairage ; Rétroviseurs électriques. | F49 | 5 |
| Climatisation ; Feux stop ; Embrayage ; Toit ouvrant ; Rétroviseurs électriques. | F51 | 7,5 |
| Noyau de l’habitacle | F53 | 5 |
* Pour les versions / marchés où cela est prévu
Schéma des fusibles du compartiment moteur
| Description | Numéro | Ampérage [A] |
| HI-FI | F02 | 20 |
| Ventilateur de climatisation | F08 | 30 |
| Système de pulvérisation des phares | F09 | 30 |
| Klaxon | F10 | 10 |
| Feux de route | F14 | 15 |
| Moteur électrique pour toit ouvrant | F15 | 20 |
| Alimentation (Power+) pour l’unité de commande de la transmission Dualogic. | F 16 | 7,5 |
| Vitre arrière chauffante | F20 | 30 |
| Feux de brouillard | F30 | 15 |
| Unité de commande de la transmission Dualogic | F84 | 10 |
| Prise de courant avant (avec ou sans allume-cigare) | F85 | 20 |
Schéma des fusibles et relais – Fiat 500
Concerne les véhicules produits dans les années :
2020, 2021.

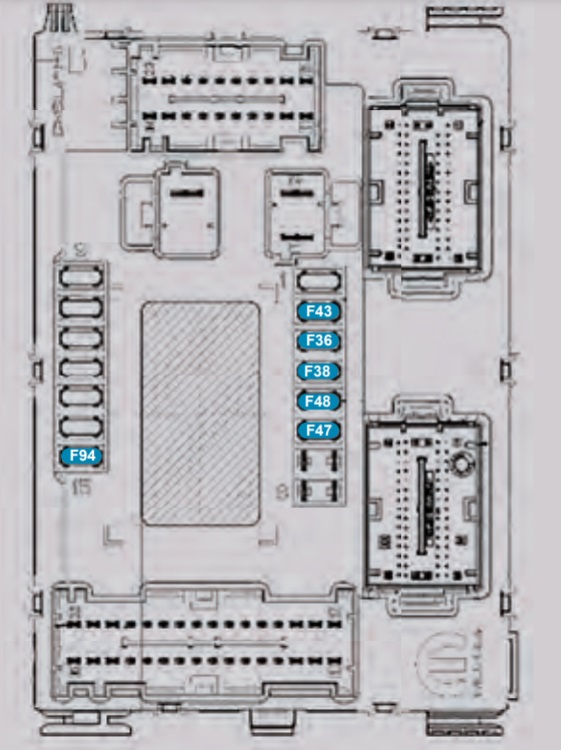

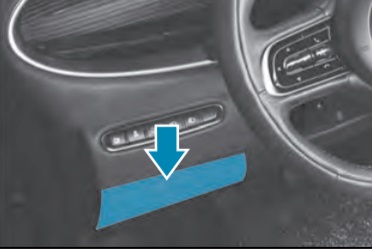

Boîte à fusibles du tableau de bord
| Numéro | Description | Ampérage [A] |
| F36 | Alimentation du système de climatisation ; FIAT Link &; Drive ; Port de données USB ; Écran Uconnect™ ; Commande de frein de stationnement électrique ; Port EOBD. | 15A |
| F38 | Verrouillage du hayon arrière | 20A |
| F43 | Pompe d’essuie-glace avant | 20A |
| F47 | Lève-vitre électrique avant (côté conducteur) | 20A |
| F48 | Lève-vitre électrique avant (côté passager) | 20A |
| F94 | Source 12V | 15A |

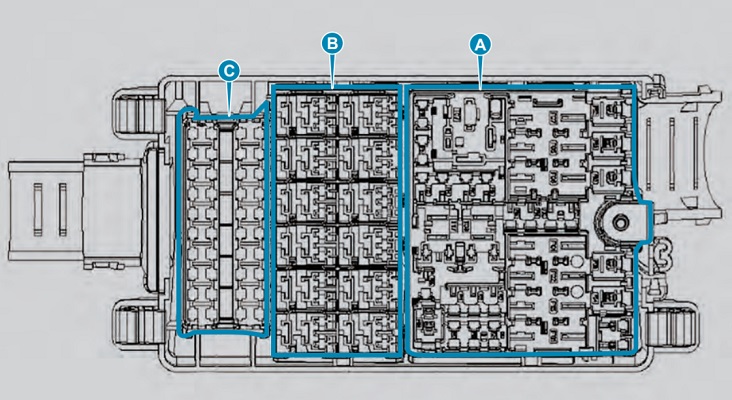

Boîte à fusibles du compartiment moteur

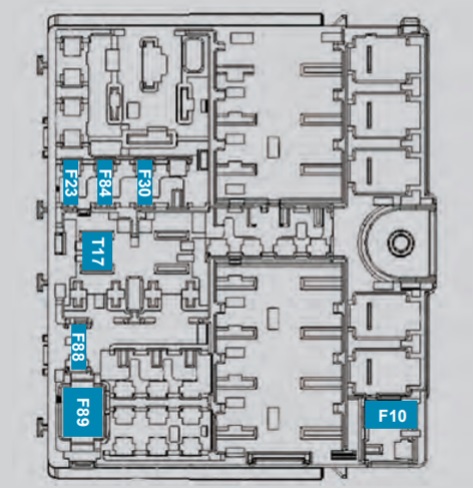

Boîte à fusibles A
| Numéro | Description | Ampérage [A] |
| F10 | Klaxon | 10 |
| F23 | Sièges chauffants (si prévus) | 20 |
| F30 | Pare-brise chauffant (où prévu) | 20 |
| F84 | Alimentation de démarrage 12 V | 20 |
| F88 | Rétroviseurs latéraux chauffants (où prévus) | 7,4 |
| F89 | Lunette arrière chauffante | 20 |
| T17 | Dégivrage des rétroviseurs extérieurs ; Lunette arrière chauffante. | 30 |
Boîte à fusibles B
| Numéro | Description | Ampérage [A] |
| T02 | Sièges chauffants (si prévus) | 30 |
| T03 | Klaxon | 20 |
| T06 | Sièges chauffants (si prévus) | 30 |
| T14 | Alimentation de démarrage 12 V | 20 |
| T90 | Pare-brise chauffant (où prévu) | 30 |
Boîte à fusibles C
| Numéro | Description | Ampérage [A] |
| F02 | Verrouillage électrique côté conducteur | 10 |
| F09 | Verrouillage électrique côté passager | 10 |
| F12 | Amplificateur audio (où prévu) | 20 |
| F13 | Mouvement du toit ouvrant (si prévu) | 20 |
Schéma des fusibles et relais – Fiat 500
Concerne les véhicules produits dans les années :
2022
Boîte à fusibles du tableau de bord
| Numéro | Description | Ampérages [A] |
| F36 | Alimentation du système de climatisation ; FIAT Link &; Drive ; Port de données USB ; Écran Uconnect™ ; Commande de frein de stationnement électrique ; Port EOBD. | 15A |
| F38 | Verrouillage du hayon arrière | 20A |
| F43 | Pompe d’essuie-glace avant | 20A |
| F47 | Lève-vitre électrique avant (côté conducteur) | 20A |
| F48 | Lève-vitre électrique avant (côté passager) | 20A |
| F94 | Prise 12V | 15A |
Boîte à fusibles du compartiment moteur
Boîte à fusibles A
| Numéro | Description | Ampérage [A] |
| F10 | Klaxon | 10 |
| F23 | Sièges chauffants (si prévu) | 20 |
| F30 | Pare-brise chauffant (où prévu) | 20 |
| F84 | Alimentation de démarrage 12 V | 20 |
| F88 | Rétroviseurs latéraux chauffants (où prévu) | 7,4 |
| F89 | Lunette arrière chauffante | 20 |
| T17 | Dégivrage des rétroviseurs extérieurs ; Lunette arrière chauffante. | 30 |

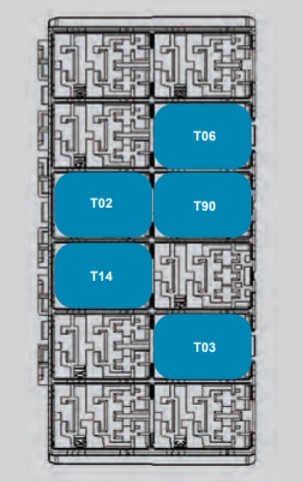

Boîte à fusibles B
| Numéro | Description | Ampérage [A] |
| T02 | Sièges chauffants (si prévu) | 30 |
| T03 | Klaxon | 20 |
| T06 | Sièges chauffants (si prévu) | 30 |
| T14 | Alimentation de démarrage 12 V | 20 |
| T90 | Pare-brise chauffant (où prévu) | 30 |

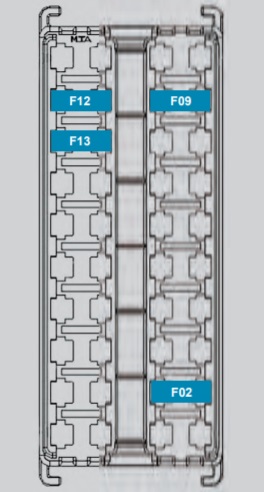

Boîte à fusibles C
| Numéro | Description | Ampérage [A] |
| F02 | Verrouillage électrique côté conducteur | 10 |
| F09 | Verrouillage électrique côté passager | 10 |
| F12 | Amplificateur audio (où prévu) | 20 |
| F13 | Mouvement du toit ouvrant (si prévu) | 20 |
À propos de la Fiat 500 (2007-2022)
La Fiat 500, lancée en 2007, est une voiture citadine emblématique qui est rapidement devenue populaire pour son design rétro et ses dimensions compactes. Ce modèle propose différentes variantes de moteurs, y compris des options essence et diesel, permettant aux conducteurs de choisir en fonction de leurs préférences et de leurs besoins. La Fiat 500 est connue pour son agilité en milieu urbain et offre une conduite confortable et élégante. L’intérieur du véhicule est conçu avec une attention particulière aux détails et intègre des technologies modernes qui améliorent le confort et la sécurité des passagers.
Schéma de la boîte à fusibles de la Fiat 500
Cette page présente le schéma de la boîte à fusibles de la Fiat 500, essentiel pour un entretien correct et la résolution des problèmes du système électrique du véhicule. Les emplacements typiques de la boîte à fusibles pour ce modèle incluent l’espace sous le tableau de bord et le compartiment moteur. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule et le bon fonctionnement de ses composants électriques.
