Fiat Ducato (1994-2019) – Boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles du Fiat Ducato (1994-2019), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Fiat Ducato – schéma de la boîte à fusibles
Année de fabrication : 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

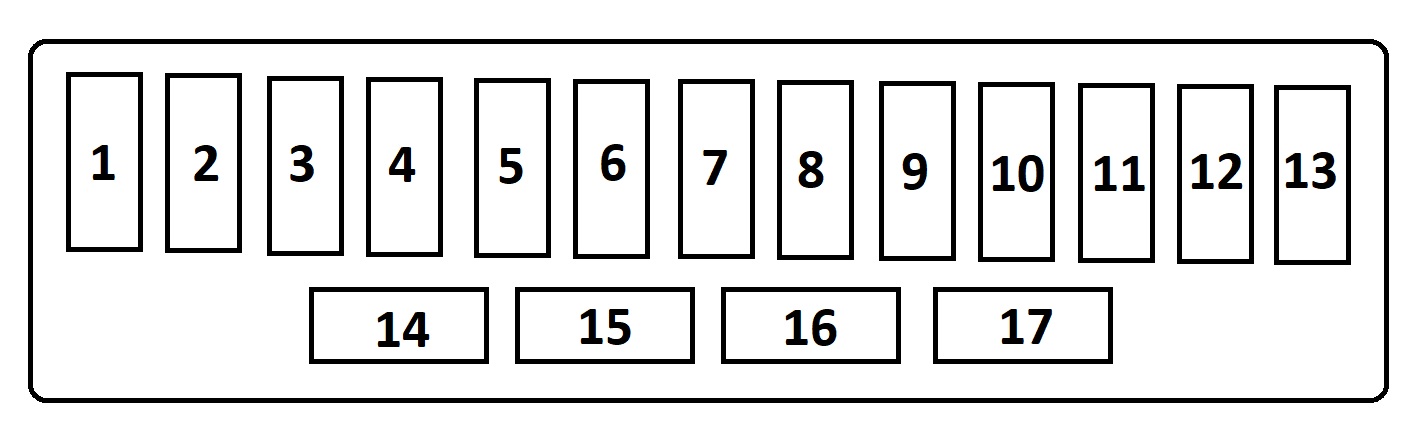

Boîte à fusibles dans l’habitacle
Ce panneau est situé dans le vano portaoggetti.
Fusible 1 (10 A)
- Tableau de bord
- Antidémarrage
- Éclairage du panneau de chauffage
- Réglage des phares
- Éclairage des instruments
- Éclairage de l’horloge
- Clignotants
- Éclairage du tachygraphe
- Capteur de pollution diesel
- Témoin d’eau dans le diesel.
Fusible 2 (7,5 A)
- Lave-phares
- Témoin ABS et tachygraphe
Fusible 3 (15 A)
- Essuie-glaces avant
- Lave-glace avant
- Horloge
- Sièges chauffants
Fusible 4 (7,5 A)
- Lave-phares
Fusible 5 (10 A)
- Interrupteur de commande d’éclairage ABS
- Ampoule gauche
- Ampoule droite
Fusible 6 (7,5 A)
- Ampoule droite
- Ampoule gauche
- Éclairage des instruments
- Éclairage de la plaque d’immatriculation
Interrupteur des feux
Fusible 7 (10 A)
- Ampoule gauche feux de croisement
Fusible 8 (10 A)
- Ampoule droite feux de croisement
Fusible 9
- Ampoule gauche feux de route
- Ampoule feux de route 10,0 A
Fusible 10 (10,0 A)
- Ampoule droite feux de route
Fusible 11 (15 A)
- Allume-cigare
- Éclairage intérieur
- Horloge
- Radio
Fusible 12 (20 A)
- Vitres électriques
- Klaxon
- Feux de stop (minibus)
- Chauffage auxiliaire (25 A)
Fusible 13 (25 A)
- Chauffage.
Fiat Ducato – schéma de la boîte à fusibles
Année de fabrication : 2002, 2003, 2004, 2005, 2006.

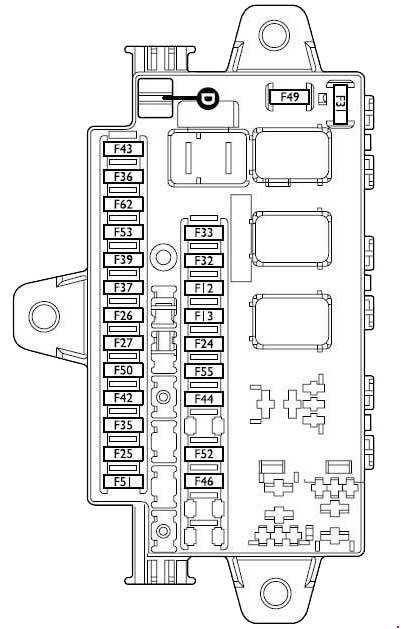

Boîte à fusibles principale sous le tableau de bord côté conducteur pour les versions avec conduite à gauche, côté passager pour les versions avec conduite à droite
| Numéro |
Ampérage [A] |
Description |
| 12 | 5 | Phare avant droit ; Phare arrière droit. |
| 13 | 5 | Phare avant gauche ; Phare arrière gauche. |
| 24 | 5 | Clignotants ; Feu de détresse latéral/arrière ; Éclairage de la plaque d’immatriculation. |
| 25 | 7,5 | Radio |
| 26 | 7,5 | Feux de stop |
| 27 | 7,5 | Alarme ; Télécommande ; Tachygraphe ; Téléphone ; Régulateur de vitesse ; Rétroviseurs électriques. |
| 31 | 10 | Allumage |
| 32 | 15 | Radio |
| 33 | 7,5 | Feux de brouillard arrière |
| 35 | 7,5 | Commande de vitres dans les portes – ABI |
| 37 | 10 | PCC – tableau de bord |
| 39 | 10 | Connecteur de diagnostic EOBD ; Lumières de cabine. |
| 42 | 7,5 | Unité de commande ABS |
| 43 | 15 | Pompe d’essuie-glace avant |
| 44 | 15 | Allume-cigare |
| 49 | 15 | Pompe de lave-phares |
| 50 | 7,5 | Unité de commande d’airbag |
| 51 | 10 | PCA (Premiers secours – versions Minibus) |
| 52 | 20 | Prise avant |
| 53 | 10 | Tableau de bord ; Feux de détresse ; Clignotants. |
| 55 | 30 | Ventilateur de cabine (avec système Webasto) ; Contrôleur Webasto ; Ventilateur de cabine (avec climatisation) ; Ventilateur de chauffage de cabine. |

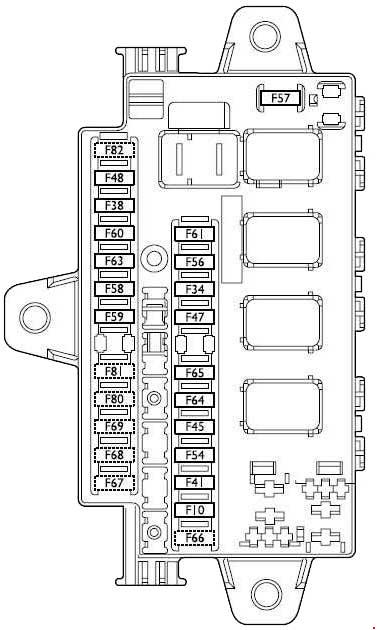

Schéma de la boîte à fusibles sous le tableau de bord
| Numéro |
Ampérage [A] |
Description |
| 34 | 10 | Chronotachygraphe ; Téléphone ; Alarme ; Télécommande. |
| 38 | 20 | ABI pour verrouillage de porte |
| 40 | 15 | Lunette arrière chauffante droite |
| 41 | 10 | Dispositif de dégivrage des rétroviseurs extérieurs |
| 45 | 15 | Chauffage de siège conducteur |
| 47 | 20 | ABI pour vitre électrique gauche |
| 48 | 20 | ABI pour vitre électrique droite |
| 54 | 15 | Lunette arrière chauffante gauche |
| 56 | 30 | Contrôle de climatisation supplémentaire |
| 57 | 15 | Ventilateur de chauffage auxiliaire |
| 58 | 5 | Horloge Webasto |
| 59 | 15 | Alimentation du tableau électrique |
| 60 | 10 | Indicateurs d’avertissement |
| 61 | 20 | Unité Webasto |
| 63 | 30 | Feux clignotants (versions ambulance) |
| 64 | 20 | Alimentation arrière ; Sirène (versions d’urgence) ; Ventilateur d’extraction (versions Minibus). |
| 65 | 10 | Alimentation pour configuration spéciale |
Schéma de la boîte à fusibles de la batterie
| Numéro |
Ampérage [A] |
Description |
| 70 | 150 | Protection CVM |
| 71 | 80 | Protection CFO |
| 72 | 125 | Alternateur |
| 72 | 70 | Alternateur (2,0 – 2,0 JTD avec système de chauffage) |
| 72 | 100 | Alternateur (2,8 JTD avec chauffage – 2,0 JTD avec climatisation) |
| 73 | 70 | Connexion pour les fabricants d’équipements |

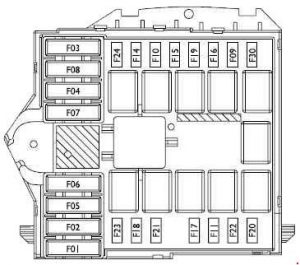

Schéma des fusibles dans le compartiment moteur
| Numéro |
Ampérage [A] |
Description |
| 1 | 60 | Protection CFB |
| 2 | 50 | Chauffage des bougies de préchauffage |
| 3 | 30 | Démarrage |
| 4 | 50 | Unité de commande ABS |
| 5 | 30 | Ventilateur de cabine (climatisation) |
| 6 | 40 | Résistance basse vitesse du ventilateur de radiateur (2,0 avec climatisation) ; Contrôleur moteur (2,0 avec climatisation) ; Ventilateur de radiateur moteur (2,0 avec climatisation) ; Contrôleur moteur (2,0 avec climatisation). |
| 6 | 40 | Ventilateur de refroidissement moteur 1ère vitesse ; Unité de commande moteur 1ère vitesse. |
| 7 | 40 | Ventilateur de radiateur moteur (2,0 avec climatisation) ; Contrôleur moteur (2,0 avec climatisation). |
| 7 | 40/60 | Ventilateur de refroidissement moteur 2ème vitesse ; Contrôleur moteur 2ème vitesse ; Ventilateur de radiateur ; Bobine de l’interrupteur de télécommande 2ème vitesse (climatisation). |
| 8 | 30 | Moteur d’essuie-glace avant – pompe de lave-glace avant |
| 9 | 15 | Phares antibrouillard avant |
| 10 | Klaxon ; Commande du levier de colonne de direction. |
| 11 | 10 | Services EI supplémentaires ; Unité de commande moteur. |
| 14 | 10 | Phare avec feux de croisement droit |
| 15 | 10 | Phare avec feux de croisement gauche |
| 16 | 7,5 | Système EI – code Fiat |
| 17 | 5 | Services EI de base ; Unité de commande moteur/ |
| 18 | 7,5 | Code Fiat – Unité de commande moteur |
| 19 | 7,5 | Compresseur |
| 20 | 30 | PTC |
| 21 | 15 | Pompe à carburant |
| 22 | 20 | Services EI de base |
| 23 | 10 | Unité de commande de transmission automatique |
| 24 | 15 | Unité de commande de transmission automatique |
| 30 | 15 | Phares avec feux de route |
Fiat Ducato (2006-2014) – schéma du compartiment moteur
Année de fabrication : 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Le fusible de l’allume-cigare (prise de courant) du Fiat Ducato (2006-2014) est le fusible F44 dans la boîte à fusibles.

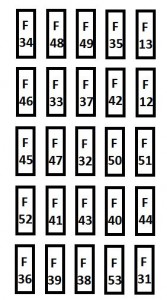

Boîte à fusibles sur le tableau de bord – description des fusibles fiat ducato
| Description | Numéro | Ampérage [A] |
| Phare avec feux de croisement droit | F12 | 7,5 |
| Phare avec feux de croisement gauche ; Dispositif de réglage des phares avant. | F13 | 7,5 |
| Relais de la boîte à fusibles du compartiment moteur ; Relais de la boîte à fusibles du tableau de bord + clé. | F31 | 7,5 |
| Éclairage intérieur du minibus (urgence) | F32 | 10 |
| Prise de courant arrière | F33 | 15 |
| Absent | F34 | – |
| Feux de recul, contrôleur servotronic ; Capteur d’eau dans le filtre à diesel, (+ avec clé). | F35 | 7,5 |
| Verrouillage centralisé des portes (+ batterie) | F36 | 7,5 |
| Feux de stop (principaux) ; Troisième feu de stop ; Tableau de bord (+ bouton). | F37 | 7,5 |
| Relais de l’unité de commande du tableau de bord (+ batterie). | F38 | 10 |
| Prise EOBD ; Système audio ; Commande de climatisation ; Alarme ; Tachygraphe ; Minuteur Webasto (+ batterie). | F39 | 10 |
| Vitre chauffante côté gauche ; Dégivreur de rétroviseur conducteur. | F40 | 15 |
| Vitre chauffante côté droit ; Dégivreur de rétroviseur passager. | F41 | 15 |
| ABS ; ASR ; ESP ; Contrôle des feux de stop (aux) (+ clé). | F42 | 7,5 |
| Essuie-glace avant (bouton +) | F43 | 30 |
| Allume-cigare ; Prise avant. | F44 | 20 |
| Contrôle sur la porte conducteur ; Contrôle sur la porte passager. | F45 | 7,5 |
| Absent | F46 | – |
| Vitre électrique conducteur | F47 | 20 |
| Vitre électrique passager | F48 | 20 |
| Système audio ; Vitre électrique conducteur ; Commandes sur le tableau de bord ; Unité de commande d’alarme ; Capteur de pluie (+ clé). | F49 | 7,5 |
| Airbag (+ clé) | F50 | 7,5 |
| Contrôle de climatisation ; Régulateur de vitesse ; Tachygraphe (+ clé). | F51 | 7,5 |
| Relais de la boîte à fusibles optionnelle | F52 | 7,5 |
| Tableau de bord ; Feux de brouillard arrière (+ batterie). | F53 | 7,5 |

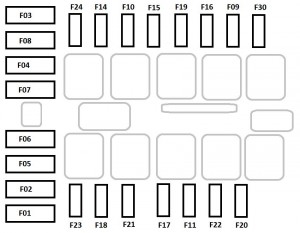

Boîte à fusibles Vano dans le compartiment moteur
| Description | Numéro | Ampérage [A] |
| Pompe ABS (+ batterie) | F01 | 40 |
| Chauffage des bougies de préchauffage (+ batterie) | F02 | 50 |
| Démarrage (+ batterie) | F03 | 30 |
| Unité de commande Webasto (+ batterie) | F04 | 20 |
| Ventilation de cabine avec Webasto (+ batterie) | F05 | 20 |
| Haute vitesse du ventilateur de refroidissement moteur (+ batterie) | F06 | 40/60 |
| Basse vitesse du ventilateur de refroidissement moteur (+ batterie) | F07 | 40/50 |
| Ventilateur de cabine passagers (+ clé) | F08 | 40 |
| Pompe de lave-phares | F09 | 20 |
| Klaxon | F10 | 15 |
| Système Ei (services supplémentaires) | F11 | 15 |
| Phare avec feux de route droit | F14 | 7,5 |
| Phare avec feux de route gauche | F15 | 7,5 |
| Système Ei (+ clé) | F 16 | 7,5 |
| Système Ei (services de base) | F17 | 10 |
| Contrôleur moteur (+ batterie) | F18 | 7,5 |
| Compresseur de climatisation | F19 | 7,5 |
| Pompe de lave-phares | F20 | 30 |
| Pompe à carburant | F21 | 15 |
| Système Ei (services de base) | F22 | 20 |
| Électrovannes ABS | F23 | 30 |
| Transmission automatique 8 (+ clé) | F24 | 15 |
| Phares antibrouillard avant | F30 | 15 |

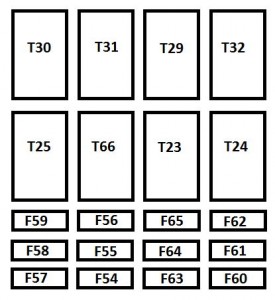

Boîte à fusibles Vano optionnelle sur le montant droit – fusibles fiat ducato
| Description | Numéro | Ampérage [A] |
| Vide | F54 | – |
| Sièges chauffants | F55 | 15 |
| Prise de courant arrière passagers | F56 | 15 |
| Chauffage auxiliaire sous le siège | F57 | 10 |
| Feux de position latéraux | F58 | 10 |
| Suspension à nivellement automatique (+ batterie) | F59 | 7,5 |
| Vide | F60 | – |
| Vide | F61 | – |
| Vide | F62 | – |
| Commande de chauffage auxiliaire pour les passagers | F63 | 10 |
| Vide | F64 | – |
| Ventilateur de chauffage auxiliaire pour les passagers | F65 | 30 |
Fiat Ducato (2015-2019) – schéma de la boîte à fusibles
Année de fabrication : 2015, 2016, 2017, 2018, 2019.
Les fusibles de l’allume-cigare (prise de courant) du Fiat Ducato sont les fusibles F09 (prise de courant arrière), F14 (prise de courant), F15 (allume-cigare) dans la boîte à fusibles du compartiment moteur et le fusible F56 (prise de courant pour les passagers arrière) dans la boîte à fusibles optionnelle sur le montant droit.
Emplacement de la boîte à fusibles
Les fusibles sont regroupés dans trois boîtes à fusibles, situées sur le tableau de bord, sur le montant droit de la cabine et dans le compartiment moteur.

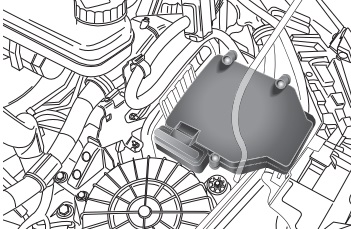

Description du compartiment moteur

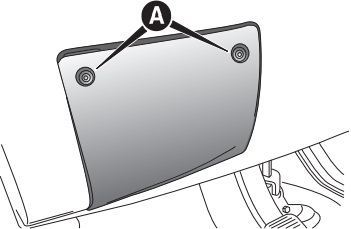

Tableau de bord
Pour accéder aux fusibles de la boîte à fusibles du tableau de bord, desserrez les vis A et retirez le couvercle.

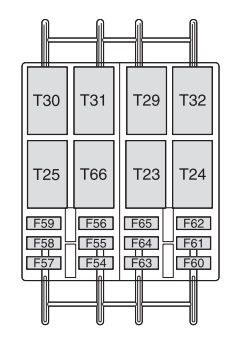

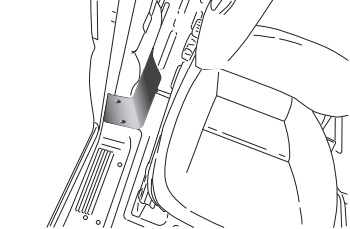

Boîte à fusibles optionnelle sur le montant droit (le cas échéant)
Pour y accéder, retirez le couvercle de protection.
Schémas des boîtes à fusibles

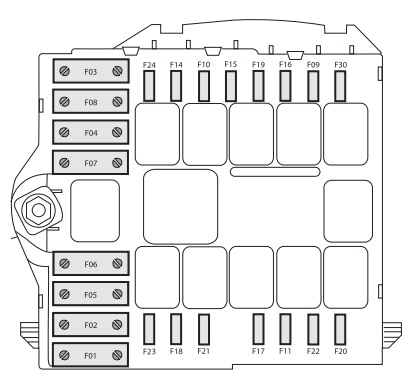

Compartiment moteur
Affectation des fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| F03 | 30 | Démarrage (+ batterie) |
| F04 | 40 | Filtre chauffant |
| F05 | 20/50 | Évaporateur pour ventilation moteur Puma, cabine avec Webasto ; Pompe de transmission robotisée (+ batterie). |
| F06 | 40/60 | Ventilateur haute vitesse de refroidissement moteur (+ batterie) |
| F07 | 40/50/60 | Ventilateur basse vitesse de refroidissement moteur (+ batterie) |
| F08 | 40 | Ventilateur de cabine (+ clé) |
| F09 | 15 | Prise de courant arrière (+ batterie) |
| F10 | 15 | Klaxon |
| F14 | 15 | Prise de courant (+ batterie) |
| F15 | 15 | Allume-cigare (+ batterie) |
| F18 | 7,5 | Module de commande du groupe motopropulseur ; Unité de commande de transmission automatique (+ batterie). |
| F19 | 7,5 | Compresseur de climatisation |
| F20 | 30 | Essuie-glaces |
| F24 | 7,5 | Panneau de commande de l’équipement auxiliaire pour le mouvement et l’inclinaison des rétroviseurs (+ clé) |
| F30 | 15 | Rétroviseurs embués |

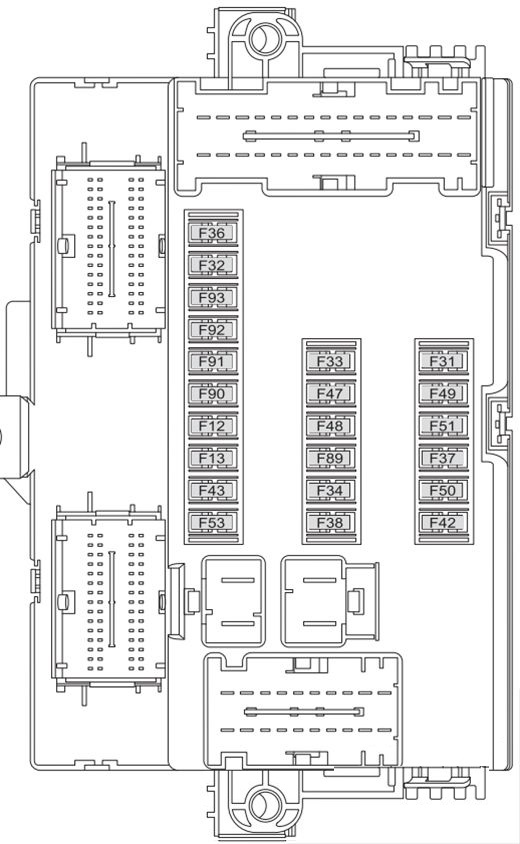

Schéma des fusibles du tableau de bord
Affectation des fusibles dans le schéma des fusibles du tableau de bord
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F12 | 7,5 | Phares avec feux de croisement à droite |
| F13 | 7,5 | Phare avec feux de croisement à gauche |
| F31 | 5 | Relais de l’unité de commande du compartiment moteur ; Relais de l’unité de commande du tableau de bord (+ clé). |
| F32 | 7,5 | Éclairage des liseuses de cabine (+ batterie) |
| F33 | 7,5 | Capteur de surveillance de batterie pour version Start & Stop (+ batterie) |
| F34 | 7,5 | Éclairage intérieur du minibus (urgence) |
| F35 | 7,5 | Feux de recul, contrôleur servotronic ; Capteur d’eau dans le filtre à diesel, (+ avec clé) |
| F36 | 10 | Radio ; Climatisation ; Alarme ; Tachygraphe ; Contrôleur de déconnexion de batterie ; Minuteur Webasto (+ batterie). |
| F37 | 7,5 | Contrôle des feux de stop (principaux) ; Troisième feu de stop (+ clé). |
| F38 | 20 | Verrouillage de porte (+ batterie) |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F43 | 20 | Essuie-glace avant (bouton +) |
| F47 | 20 | Vitre électrique côté conducteur |
| F48 | 20 | Vitre électrique côté passager |
| F49 | 5 | Contrôleur de capteurs de stationnement ; Radio ; Commande au volant ; Panneau de commande central ; Panneau de commande gauche ; Panneau auxiliaire ; Contrôleur de déconnexion de batterie (+ clé). |
| F51 | 5 | Climatisation ; Contrôleur d’assistance à la direction ; Feux de recul ; Capteur d’eau dans le filtre à diesel ; Ampèremètre ; Tachygraphe (+ clé). |
| F53 | 7,5 | Tableau de bord (+ batterie) |
| F89 | – | – |
| F90 | 7,5 | Phare de croisement gauche |
| F91 | 7,5 | Phare de croisement droit |
| F92 | 7,5 | Phare antibrouillard gauche |
| F93 | 7,5 | Phare antibrouillard droit |
Schéma des fusibles optionnels – description des relais fiat ducato
Affectation des fusibles dans le schéma des fusibles optionnels
| Numéro | Ampères [A] | Description |
|---|---|---|
| F54 | – | – |
| F55 | 15 | Sièges chauffants |
| F56 | 15 | Prise de courant pour les passagers arrière |
| F57 | 10 | Chauffage auxiliaire sous le siège |
| F58 | 10 | Lunette arrière chauffante gauche |
| F59 | 7,5 | Lunette arrière chauffante droite |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
| F63 | 10 | Contrôle auxiliaire du chauffage pour les passagers |
| F64 | – | – |
| F65 | 30 | Ventilateur auxiliaire du chauffage pour les passagers |
À propos du Fiat Ducato (1994-2019)
Le Fiat Ducato, produit de 1994 à 2019, est un modèle de véhicule utilitaire populaire, réputé pour sa fiabilité et sa polyvalence. Ce modèle était disponible en différentes configurations de carrosserie, y compris des fourgons, des minibus et des châssis pour des superstructures spéciales. Le Fiat Ducato offrait une large gamme de moteurs, y compris des variantes essence et diesel, permettant aux clients de choisir le moteur en fonction de leurs besoins et préférences. Grâce à son espace et sa capacité à transporter de grandes quantités de marchandises, il est devenu populaire auprès des entrepreneurs et des artisans.
Schéma de la boîte à fusibles du Fiat Ducato
Cette page présente le schéma de la boîte à fusibles du Fiat Ducato, essentiel pour l’identification et le remplacement des fusibles. Dans un modèle Fiat Ducato typique, la boîte à fusibles est située sous le tableau de bord ou dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir un schéma précis pour un entretien et des réparations corrects.
