Fiat Scudo (2006-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Fiat Scudo (2006-2016), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Fiat Scudo (2006-2016) – schéma des fusibles
Année de production : 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) du Fiat Scudo (2006-2016) est le fusible F9 dans la boîte à fusibles.

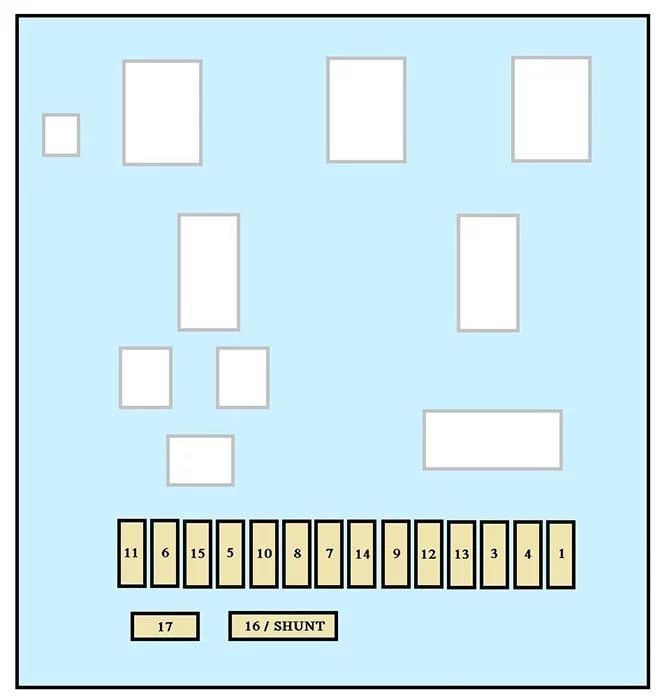

Boîte à fusibles du tableau de bord côté passager
| Description | Numéro | Amp [A] |
| Essuie-glace arrière | F1 | 15 |
| Libre | F2 | – |
| Unité de commande d’airbag | F3 | 5 |
| Régulateur de phares ; Connecteur de diagnostic ;
Contrôleur ESP ; Ventilation ; Pompe de filtre à particules ; Capteur de direction. |
F4 | 10 |
| Rétroviseur électrique ; Vitre électrique passager. | F5 | 30 |
| Alimentation du pare-brise avant | F6 | 30 |
| Éclairage de plafond ; Éclairage de boîte à gants. | F7 | 5 |
| Affichage multifonction ; Sirène vocale ;
Système audio ; Changeur de CD ; Radiotéléphone ; Unité de commande des services de remorque ; Unité de commande de protection de l’opérateur de panneau. |
F8 | 20 |
| Allume-cigare ; Sortie dans le compartiment de chargement. | F9 | 10 |
| Bande décorative arrière ; Dispositif de démarrage ;
Tableau de bord. |
F10 | 30 |
| Connecteur de diagnostic ; Unité de commande du système antivol. | F11 | 15 |
| Kit principal libre ; Unité de commande d’airbag. | F12 | 15 |
| Unité de commande moteur ; Unité de commande d’outils de remorque. | F13 | 5 |
| Capteur de pluie ; Tableau de bord avec climatisation automatique ;
Ventilation arrière de l’habitacle (équipement combiné). |
F14 | 15 |
| Verrouillage/déverrouillage des portes | F15 | 30 |
| Libre | F 16 | – |
| Dégivrage de la lunette arrière chauffante et des rétroviseurs latéraux. | F17 | 40 |

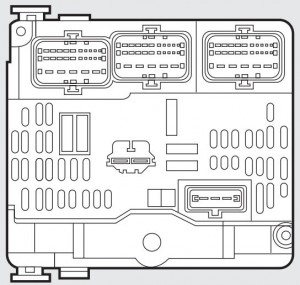

Quatre fusibles dans le compartiment moteur
| Description | Numéro | Amp [A] |
| Contrôleur moteur ; Dispositif d’alimentation en carburant et en air ;
Groupe de ventilateurs. |
F1 | 20 |
| Klaxon | F2 | 15 |
| Pompe de lave-glace avant et arrière | F3 | 10 |
| Pompe de lave-phares | F4 | 20 |
| Dispositif d’alimentation en carburant | F5 | 15 |
| Contacteur de pédale de frein principal ; Direction assistée. | F6 | 10 |
| ABS/ESP | F7 | 10 |
| Clé de contact | F8 | 20 |
| Contacteur de pédale de frein principal | F9 | 10 |
| Dispositif d’alimentation en carburant et en air. | F10 | 30 |
| Ventilation avant | F11 | 40 |
| Essuie-glaces | F12 | 30 |
| Unité de commande multimédia | F13 | 40 |
| Libre | F14 | 30 |

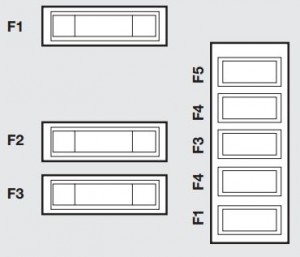

Boîte à fusibles dans l’habitacle (sur la batterie)
| Description | Numéro | Amp [A] |
| Système de chauffage des sièges | F1 | 30 |
| Prise 12V – sièges de troisième rangée (montage combiné). | F2 | – |
| Unité de commande des services de remorque etunité de commande de protection de l’opérateur de panneau. | F3 | 40/50 |
| Libre | F4 | – |
| Verrouillage des portes battantes | F36 | 15 |
| Verrouillage des portes battantes | F37 | 10 |
| Essuie-glace arrière sur les portes battantes | F38 | 20 |
| Ventilation arrière de l’habitacle (équipement combiné). | F39 | – |
| Rétroviseurs rabattables | F40 | 5 |

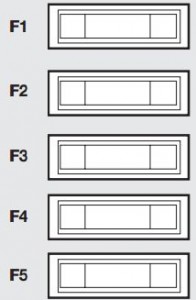

Boîte à fusibles supplémentaire
| Description | Numéro | Amp [A] |
| Libre | F1 | 15 |
| Générateur optionnel et relais de contact. | F2 | 15 |
| Puissance de la remorque | F3 | 15 |
| Puissance constante pour les convertisseurs | F4 | 15 |
| Feux de détresse | F5 | 40 |
