Subaru Baja (2003-2006) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles du Subaru Baja (2003–2006), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).

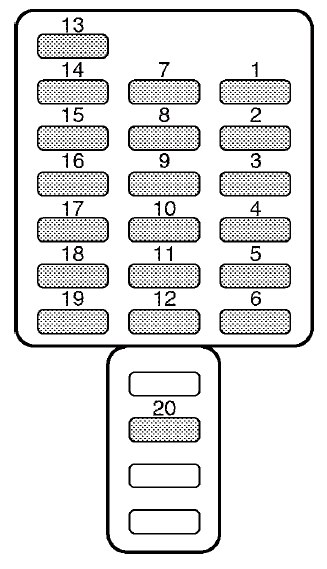

Boîte à fusibles sous le tableau de bord

Le panneau de fusibles est situé derrière la boîte à gants.

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	15A	Ventilateur de chauffage
2	15A	Ventilateur de chauffage
3	15A	Verrouillage électrique des portes
3	15A	Accès sans clé
4	20A	Chauffage des rétroviseurs
4	20A	Allume-cigare
4	20A	Rétroviseurs électriques
5	10 A	Feu arrière
5	10 A	Feux de stationnement
6	15A	Airbag SRS
7	15A	Phare antibrouillard avant
8	30A	Électrovanne ABS
9	15A	Radio
9	15A	Horloge
10	15A	Remorque

Numéro	Ampères [A]	Description
11	15A	Système de démarrage du moteur
11	15A	Airbag SRS
12	10 A	Réglage de la luminosité de l’éclairage
13	15A	Pompe à carburant
14	10 A	Essuie-glace et lave-glace arrière
15	30A	Essuie-glace et lave-glace avant
16	20A	Feu stop
17	15A	Climatisation
18	15A	Feu de recul
18	15A	Régulateur de vitesse
18	15A	Contrôle ABS
19	20A	Chauffage d’essuie-glace
19	20A	Lumière sport active
20	20A	Alimentation des accessoires
20	20A	Siège chauffant
20	20A	Lampe de charge

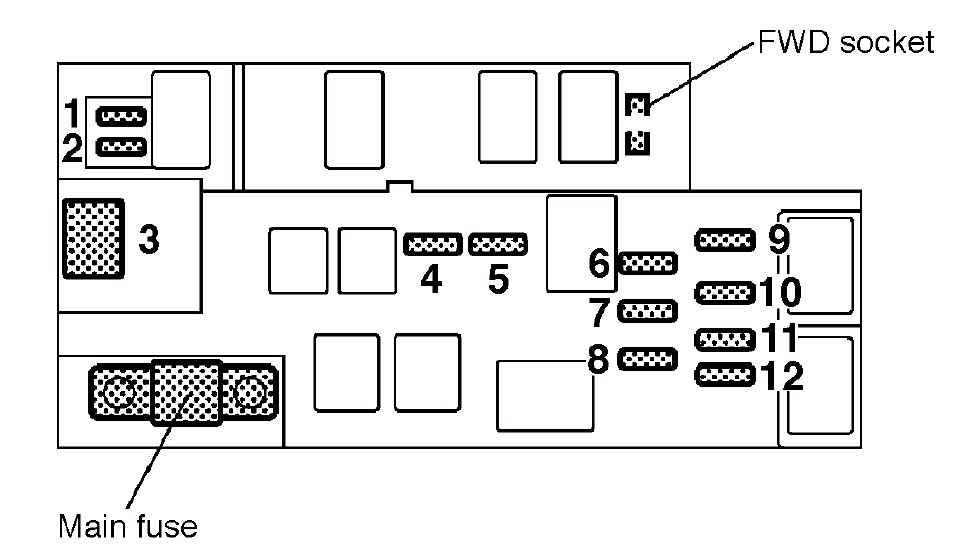

Compartiment moteur

Numéro	Ampères [A]	Description
1	20A	Ventilateur de radiateur (principal)
2	20A	Ventilateur de radiateur (auxiliaire)
3	30A	Moteur ABS
4	20A	Dégivreur de lunette arrière
5	15A	Feu de détresse
5	15A	Klaxon
6	15A	Odomètre
6	15A	Témoin d’avertissement du système d’airbag SRS
7	10 A	Unité de commande de transmission automatique
7	10 A	UNITÉ ABS
8	10 A	Alternateur
9	15A	Phare (côté droit)
10	15A	Phare (côté gauche)
11	20A	Interrupteur d’éclairage
12	15A	Horloge
12	15A	Lumière intérieure

À propos du Subaru Baja (2003-2006)

Le Subaru Baja est une automobile unique, produite de 2003 à 2006. Ce modèle combine des éléments de SUV et de pick-up, ce qui lui confère un look et une fonctionnalité uniques. Le Baja est équipé d’une transmission intégrale, ce qui en fait un véhicule idéal pour divers terrains et conditions météorologiques. Sous le capot, on trouve des moteurs de 2,5 litres, offrant une puissance suffisante pour une utilisation quotidienne et pour des excursions aventureuses hors des routes asphaltées. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la praticité, offrant amplement d’espace pour les passagers et le chargement.

Schéma de la boîte à fusibles du Subaru Baja

Cette page présente le schéma de la boîte à fusibles pour le modèle Subaru Baja, essentiel pour l’entretien et la réparation corrects des systèmes électriques du véhicule. La boîte à fusibles de ce modèle est généralement située à l’intérieur, sous le tableau de bord, et dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leur ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement du même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important de connaître sa disposition et sa fonction.
