Subaru Legacy (1999-2014) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Subaru Legacy (1999–2014), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Habitacle
La boîte à fusibles est située derrière le couvercle à gauche du volant.
Tableau de bord (2,5 l)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15A | Ventilateur de chauffage |
| 2 | 15A | Ventilateur de chauffage |
| 3 | 15A | Verrouillage électrique des portes, accès sans clé |
| 4 | 20A | Allume-cigare, rétroviseurs électriques |
| 5 | 10 A | Feu arrière, feu de position |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Phare antibrouillard avant |
| 8 | 30A | Électrovanne ABS |
| 9 | 15A | Radio, horloge |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 10 | 15A | Remorque |
| 11 | 15A | Système de démarrage du moteur, airbag SRS |
| 12 | 10 A | Réglage de la luminosité de l’éclairage |
| 13 | 15A | Pompe à carburant |
| 14 | 10 A | Essuie-glace et lave-glace arrière |
| 15 | 30A | Essuie-glace et lave-glace avant |
| 16 | 20A | Feu stop |
| 17 | 15A | Climatisation |
| 18 | 15A | Feu de recul, régulateur de vitesse, contrôle ABS |
| 19 | 20A | Rétroviseurs chauffants, dégivreur d’essuie-glace |
| 20 | 20A | Prise accessoires, chauffage de siège |

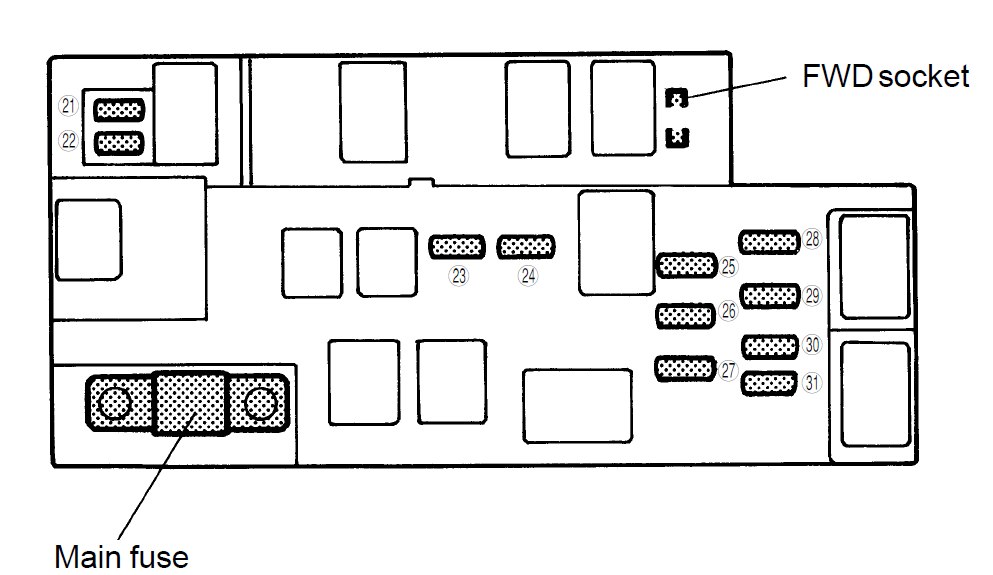

Compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| 21 | 20A | Ventilateur de radiateur (principal) |
| 22 | 20A | Ventilateur de radiateur (secondaire) |
| 23 | 20A | Dégivreur de lunette arrière |
| 24 | 15A | Phare antibrouillard, klaxon |
| 25 | 15A | Odomètre, témoin du système d’airbag SRS |
| 26 | 10 A | Unité de commande de transmission automatique, UNITE ABS |
| 27 | 10 A | Alternateur |
| 28 | 15A | Phare (côté droit) |
| 29 | 15A | Phare (côté gauche) |
| 30 | 20A | Interrupteur d’éclairage |
| 31 | 15A | Horloge, éclairage intérieur |
Schéma des fusibles et relais – Subaru Legacy
Concerne les véhicules neufs des années :
2001, 2002, 2003.
Habitacle
La boîte à fusibles est située derrière le couvercle à gauche du volant.
Tableau de bord (2,5 l)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15A | Ventilateur de chauffage |
| 2 | 15A | Ventilateur de chauffage |
| 3 | 15A | Verrouillage électrique des portes, accès sans clé |
| 4 | 20A | Allume-cigare, rétroviseurs électriques |
| 5 | 10 A | Feu arrière, feu de stationnement |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Phare antibrouillard avant |
| 8 | 30A | Électrovanne ABS |
| 9 | 15A | Radio, horloge |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 10 | 15A | Remorque |
| 11 | 15A | Système de démarrage du moteur, airbag SRS |
| 12 | 10 A | Réglage de la luminosité de l’éclairage |
| 13 | 15A | Pompe à carburant |
| 14 | 10 A | Essuie-glace et lave-glace arrière |
| 15 | 30A | Essuie-glace et lave-glace avant |
| 16 | 20A | Feu stop |
| 17 | 15A | Climatisation |
| 18 | 15A | Feu de recul, régulateur de vitesse, contrôle ABS |
| 19 | 20A | Rétroviseurs chauffants, dégivreur d’essuie-glace |
| 20 | 20A | Prise pour accessoires, chauffage de siège |

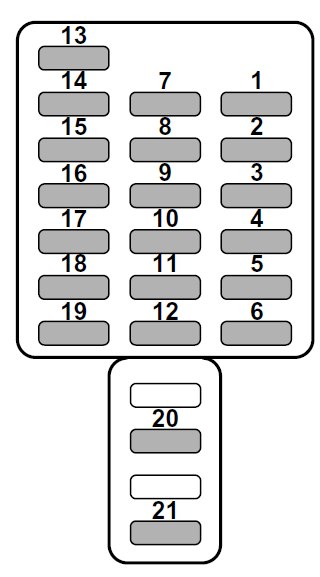

Tableau de bord (3,0 l)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15A | Ventilateur de chauffage |
| 2 | 15A | Ventilateur de chauffage |
| 3 | 15A | Verrouillage électrique des portes, accès sans clé |
| 4 | 20A | Allume-cigare, rétroviseurs électriques |
| 5 | 10 A | Feu arrière, feu de stationnement |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Phare antibrouillard avant |
| 8 | 30A | Électrovanne ABS (VDC) |
| 9 | 15A | Radio, horloge |
| 10 | 15A | Remorque |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 11 | 15A | Système de démarrage du moteur, airbag SRS |
| 12 | 10 A | Réglage de la luminosité de l’éclairage |
| 13 | 15A | Pompe à carburant |
| 14 | 10 A | Essuie-glace et lave-glace arrière |
| 15 | 30A | Essuie-glace et lave-glace avant |
| 16 | 20A | Feu stop |
| 17 | 15A | Climatisation |
| 18 | 15A | Feu de recul, régulateur de vitesse, contrôle ABS (VDC) |
| 19 | 20A | Rétroviseurs chauffants, dégivreur d’essuie-glace |
| 20 | 20A | Amplificateur audio McIntosh (si équipé) |
| 21 | 20A | Prise pour accessoires, chauffage de siège |
Moteur (2,5L)
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 20A | Ventilateur de radiateur (principal) |
| 2 | 20A | Ventilateur de radiateur (secondaire) |
| 3 | 50A | Moteur ABS |
| 4 | 20A | Dégivreur de lunette arrière |
| 5 | 15A | Feu de détresse, klaxon |
| 6 | 15A | Odomètre, témoin du système d’airbag SRS |
| 7 | 10 A | Unité de commande de transmission automatique, UNITE ABS |
| 8 | 10 A | Alternateur |
| 9 | 15A | Phare (côté droit) |
| 10 | 15A | Phare (côté gauche) |
| 11 | 20A | Interrupteur d’éclairage |
| 12 | 15A | Horloge, éclairage intérieur |

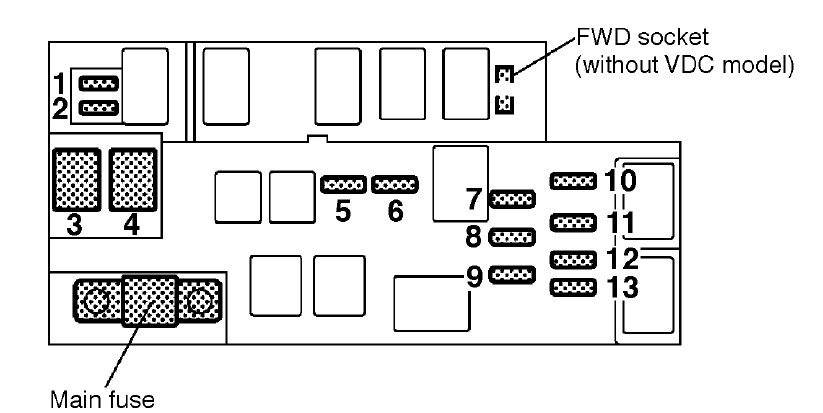

Moteur (3,0L)
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 30A | Ventilateur de radiateur (principal) |
| 2 | 30A | Ventilateur de radiateur (secondaire) |
| 3 | 50A | Moteur ABS (VDC) |
| 4 | 30A | Amplificateur audio McIntosh (si équipé) |
| 5 | 20A | Dégivreur de lunette arrière |
| 6 | 15A | Feu de détresse, klaxon |
| 7 | 15A | Odomètre, témoin du système d’airbag SRS |
| 8 | 10 A | Unité de commande de transmission automatique, UNITE ABS |
| 9 | 10 A | Alternateur |
| 10 | 15A | Phare (côté droit) |
| 11 | 15A | Phare (côté gauche) |
| 12 | 20A | Interrupteur d’éclairage |
| 13 | 15A | Horloge, éclairage intérieur |
Subaru Legacy (2003-2009) – schéma des fusibles
Année de fabrication : 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Les fusibles de l’allume-cigare (prise de courant) de la Subaru Legacy sont les fusibles 4 de la boîte à fusibles du tableau de bord.
Boîte à fusibles dans l’habitacle
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Ventilateur de chauffage |
| 2 | 15 | Climatisation |
| 3 | 15 | Verrouillage centralisé ;
Accès à distance sans clé. |
| 4 | 20 | Allume-cigare |
| 5 | 10 | Feu arrière ;
Feu de stationnement. |
| 6 | 10 | Airbag SRS |
| 7 | 15 | Phares antibrouillard ;
Feu arrière. |
| 8 | 20 | Électroaimant ABS |
| 9 | 15 | Radio |
| 10 | — | — |
| 11 | 15 | Démarrage du moteur ;
Airbag SRS ; Système de contrôle AT. |
| 12 | 10 | Contrôle de la luminosité de l’éclairage |
| 13 | 15 | Compteur combiné ;
Ampoule SRS. |
| 14 | 10 | Essuie-glace et lave-glace arrière |
| 15 | 30 | Essuie-glace et lave-glace avant |
| 16 | 20 | Feu stop |
| 17 | 15 | Climatisation |
| 18 | 15 | Feu de recul ;
Régulateur de vitesse. |
| 19 | 20 | Chauffage des rétroviseurs |
| 20 | — | — |
| 21 | 15 | Bobine d’allumage |
| 22 | 10 | Activation ABS |
| 23 | 30 | Sièges chauffants |
Boîte à fusibles dans le compartiment moteur
| Numéro |
Ampérage [A] |
Description |
| 1 | 30 | Ventilateur de radiateur (principal) |
| 2 | 30 | Ventilateur de radiateur (secondaire) |
| 3 | 30 | Moteur ABS |
| 4 | 30 | Dégivreur de lunette arrière |
| 5 | 15 | Phares de détresse ;
Klaxon. |
| 6 | 15 | Allumer les feux de signalisation |
| 7 | 10 | Unité de commande de transmission automatique |
| 8 | 10 | Alternateur |
| 9 | 10 | Phare principal (côté droit) |
| 10 | 10 | Phare avant (côté gauche) |
| 11 | 20 | Interrupteur d’éclairage |
| 12 | 20 | Horloge ;
Éclairage intérieur. |
| 13 | 10 | Turbo :
Valve combinée d’air secondaire |
Schéma des fusibles et relais – Subaru Legacy
Concerne les véhicules neufs des années :
2010, 2011, 2012.
Habitacle
La boîte à fusibles est située derrière le couvercle à gauche du volant.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15A | Connecteur d’attelage |
| 2 | 20A | Lève-vitre arrière (côté gauche) |
| 3 | 20A | Lève-vitres (côté conducteur) |
| 4 | 7,5A | Système de navigation, dégivreur d’essuie-glace avant, toit ouvrant |
| 5 | 7,5A | Compteur kilométrique combiné |
| 6 | 7,5A | Rétroviseurs électriques |
| 7 | 7,5A | Unité intégrée |
| 8 | 15A | Feux de stop |
| 9 | 15A | Relais de chauffage des sièges |
| 10 | 7,5A | Alimentation (batterie) |
| 11 | 7,5A | Active le signal de l’unité |
| 12 | 15A | Unité intégrée, transmission automatique |
| 13 | 20A | Prise électrique |
| 14 | Vide | |
| 15 | 20A | Lève-vitre arrière (côté droit) |
| 16 | Vide |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 17 | 15A | Chauffage d’essuie-glace avant |
| 18 | 7,5A | Feu de recul |
| 19 | 7,5A | Frein de stationnement électronique, unité du système Hill Holder |
| 20 | 10 A | Alimentation accessoires |
| 21 | 7,5A | Relais de démarreur |
| 22 | 15A | Climatisation |
| 23 | Vide | |
| 24 | 15A | Audio, système de navigation |
| 25 | 15A | Système d’airbag SRS |
| 26 | 7,5A | Ventilateur principal |
| 27 | 30A | Relais de lève-vitre électrique |
| 28 | Vide | |
| 29 | 20A | Lève-vitre électrique (côté passager) |
| 30 | Vide | |
| 31 | 7,5A | Climatisation automatique |
| 32 | Vide | |
| 33 | 7,5A | ABS / unité de contrôle dynamique du véhicule, direction assistée |
Compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| A | Fusible principal | |
| 1 | 7,5A | Unité de commande CVT |
| 2 | 7,5A | Klaxon gauche |
| 3 | 7,5A | Klaxon central |
| 4 | 15A | Phare antibrouillard (côté droit) |
| 5 | 15A | Phare antibrouillard (côté gauche) |
| 6 | 20A | Pompe à carburant |
| 7 | 10 A | Feux de route (côté gauche) |
| 8 | 10 A | Feux de route (côté droit) |
| 9 | 20A | Unité de commande de transmission CVT |
| 10 | 7,5A | Alternateur |
| 11 | 20A | Toit ouvrant |
| 12 | 7,5A | Unité de commande moteur |
| 13 | 15A | Unité de commande moteur |
| 14 | 15A | Bobine d’allumage |
| 15 | 15A | Unité de commande moteur |
| 16 | 15A | Unité de commande moteur |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 17 | 15A | Unité de commande de transmission automatique |
| 18 | 10 A | Éclairage |
| 19 | 10 A | Feu combiné arrière |
| 20 | 15A | Feux de détresse et clignotants (unité de commande de carrosserie) |
| 21 | 20A | Verrouillage de porte (unité de commande de carrosserie) |
| 22 | 15A | Essuie-glace arrière, lave-glace arrière |
| 23 | 10 A | Essuie-glace avant |
| 24 | 30A | Essuie-glace avant |
| 25 | 25A | Dégivreur de lunette arrière, chauffage des rétroviseurs, dégivreur d’essuie-glace avant |
| 26 | 15A | Ventilateurs de soufflerie |
| 27 | 15A | Ventilateurs de soufflerie |
| 28 | 25A | Unité audio |
| 29 | 25A | Ventilateur auxiliaire |
| 30 | 25A | Ventilateur principal |
| 31 | 30A | ABS / unité de contrôle dynamique du véhicule |
| 32 | 10 A | Phare antibrouillard (côté droit) |
| 33 | 10 A | Phare antibrouillard (côté gauche) |
| 34 | 10 A | Réserve (unité de commande de carrosserie) |
Subaru Legacy (2013-2014) – schéma des fusibles
Année de fabrication : 2013, 2014.
Les fusibles de l’allume-cigare (prise de courant) de la Subaru Legacy (2013-2014) sont les fusibles 13 et 20 de la boîte à fusibles du tableau de bord.
Panneau de fusibles situé dans l’habitacle
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Connexion de remorque |
| 2 | 20 | Lève-vitre arrière (côté gauche) |
| 3 | 20 | Lève-vitre électrique (côté conducteur) |
| 4 | 7,5 | Système de navigation ;
Dégivreur d’essuie-glace avant ; Toit ouvrant. |
| 5 | 7,5 | Compteur kilométrique combiné |
| 6 | 7,5 | Rétroviseurs électriques |
| 7 | 7,5 | Unité intégrée |
| 8 | 15 | Feu stop |
| 9 | 15 | Relais de chauffage de siège |
| 10 | 7,5 | Alimentation (batterie) |
| 11 | 7,5 | Interrupteur de signal d’unité |
| 12 | 15 | Unité intégrée ;
Transmission automatique. |
| 13 | 20 | Prise électrique |
| 14 | 10 | Unité intégrée |
| 15 | 20 | Lève-vitre arrière (côté droit) |
| 16 | — | — |
| 17 | 15 | Dégivreur d’essuie-glace avant |
| 18 | 7,5 | Feu de recul |
| 19 | 7,5 | Frein de stationnement électronique ;
Unité du système Hill Holder (démarrage en côte) |
| 20 | 10 | Alimentation accessoires |
| 21 | 7,5 | Relais de démarreur |
| 22 | 15 | Climatisation |
| 23 | — | — |
| 24 | 15 | Audio ;
Système de navigation. |
| 25 | 15 | Système d’airbag SRS |
| 26 | 7,5 | Ventilateur principal |
| 27 | 30 | Relais d’alimentation de fenêtre |
| 28 | — | — |
| 29 | 20 | Lève-vitre électrique (côté passager) |
| 30 | — | — |
| 31 | 7,5 | Climatisation automatique |
| 32 | 7,5 | Verrouillage de direction |
| 33 | 7,5 | ABS ;
Composant de contrôle dynamique du véhicule (DTC) ; Direction assistée. |
Panneau de fusibles situé dans le compartiment moteur
| N° | Ampérage [A] | Description |
| 1 | 7,5 | Unité de commande CVT |
| 2 | 7,5 | Klaxon (côté droit) |
| 3 | 7,5 | Klaxon (au centre) |
| 4 | 15 | Phare avec feux de croisement (côté droit) |
| 5 | 15 | Phare avec feux de croisement (côté gauche) |
| 6 | 20 | Pompe à carburant |
| 7 | 10 | Phares avec feux de route (côté gauche) |
| 8 | 10 | Phares avec feux de route (côté droit) |
| 9 | 20 | Unité de commande de transmission CVT |
| 10 | 7,5 | Alternateur |
| 11 | 10 | Système de visibilité |
| 12 | 20 | Toit ouvrant |
| 13 | 7,5 | Unité de commande moteur |
| 14 | 15 | Unité de commande moteur |
| 15 | 15 | Bobine d’allumage |
| 16 | 15 | Unité de commande moteur |
| 17 | 15 | Unité de commande moteur |
| 18 | 10 | Unité de commande de transmission automatique |
| 19 | 10 | Éclairage |
| 20 | 10 | Feu combiné arrière |
| 21 | 15 | Feux de détresse et clignotants (unité de commande de carrosserie) |
| 22 | 20 | Verrouillage de porte (unité de commande de carrosserie) |
| 23 | 15 | Essuie-glace arrière ;
Lave-glace arrière. |
| 24 | 10 | Essuie-glace avant |
| 25 | 30 | Essuie-glace avant |
| 26 | 25 | Dégivreur de lunette arrière ;
Chauffage des rétroviseurs ; Dégivreur d’essuie-glace avant. |
| 27 | 15 | Ventilateurs de refroidissement |
| 28 | 15 | Ventilateurs de refroidissement |
| 29 | 25 | Unité audio |
| 30 | 25 | Ventilateur auxiliaire |
| 31 | 25 | Ventilateur principal |
| 32 | 30 | ABS ;
Unité de contrôle dynamique du véhicule (DTC) |
| 33 | 10 | Phare antibrouillard (côté droit) |
| 34 | 10 | Phare antibrouillard (côté gauche) |
| 35 | 10 | Réserve (unité de commande de carrosserie) |
| A | Fusible principal | |
À propos de la Subaru Legacy (1999-2014)
La Subaru Legacy, produite de 1999 à 2014, est un modèle de taille moyenne populaire, réputé pour sa fiabilité et ses performances. Ce véhicule est connu pour sa transmission intégrale symétrique, qui assure une excellente traction et stabilité sur la route. La Legacy était disponible avec diverses motorisations, y compris des moteurs à quatre et six cylindres, offrant différents niveaux de puissance et d’efficacité. Les modèles de cette période se caractérisaient également par un intérieur confortable et des dispositifs de sécurité avancés, ce qui en fait un choix idéal pour les familles et les individus à la recherche d’un véhicule fiable et pratique.
Schéma de la boîte à fusibles de la Subaru Legacy
Cette page présente le schéma de la boîte à fusibles de la Subaru Legacy, essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. Dans la Subaru Legacy, les boîtes à fusibles sont généralement situées sous le capot et à l’intérieur du véhicule, habituellement sous le tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et ses fonctions.
