Mazda BT-50 (2006-2011) – Boîte à fusibles
Mazda BT-50 – schéma des fusibles
Année de fabrication : 2006, 2007, 2008, 2009, 2010 et 2011.

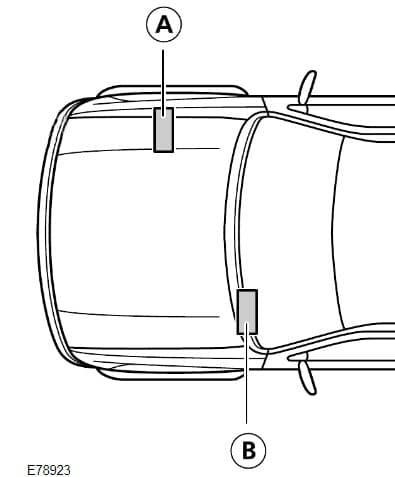

Cette version dispose de 2 boîtes à fusibles et relais principales : dans l’habitacle et sous le capot.

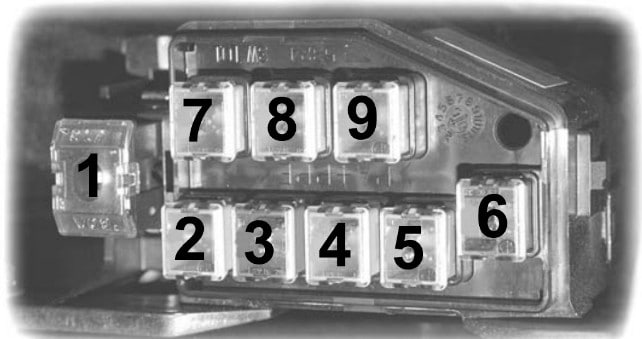

Compartiment moteur

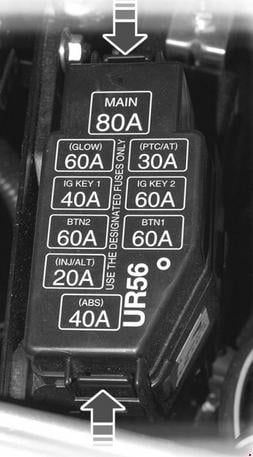

La boîte à fusibles est située près de la batterie.
Description
| 1 | 80A PRINCIPAL – Pour la protection de tous les circuits |
| 2 | 60А BOUGIES DE PRÉCHAUFFAGE – Bougies d’allumage |
| 3 | 40A CLÉ IG 1 – Systèmes de gestion moteur, tableau de bord, allume-cigare et lève-vitres électriques |
| 4 | 60A BTN – Phares avant – Phares |
| 5 | 20А INJ / ALT – Injecteurs et système d’alimentation |
| 6 | 40A ABS – Moteur électrique ABS, feux d’avertissement, feux de freinage |
| 7 | 30А PTC – Réchauffeur de carburant, réchauffeur auxiliaire |
| 8 | 60А CLÉ IG 2 – Système de climatisation, essuie-glaces et lave-glace avant |
| 9 | 60A BTN 1 – Système de climatisation, lunette arrière chauffante ou verrouillage centralisé ou électrovanne ABS 1 ou lève-vitres électriques ou feux de position arrière ou feux de brouillard |

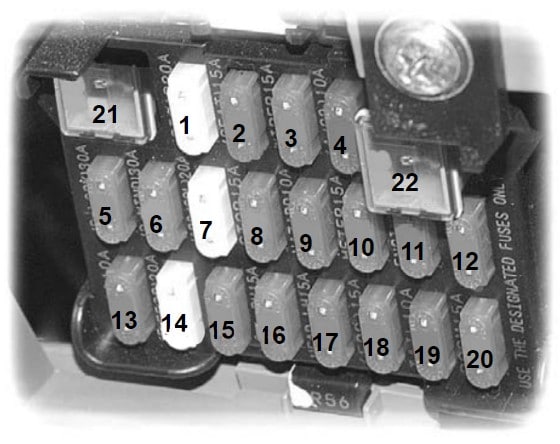

Habitacle
La boîte à fusibles est située sous le tableau de bord, derrière le panneau de protection.
Description
| 1 | 20A Allume-cigare, système audio, réglage électrique des rétroviseurs extérieurs, prise électrique supplémentaire |
| 2 | 15A Siège chauffant |
| 3 | 15A Essuie-glaces et lave-glaces avant |
| 4 | 10A Relais pour climatisation et ABS |
| 5 | 30A Système de verrouillage centralisé |
| 6 | 30A Lève-vitres électriques |
| 7 | Électrovanne ABS 20A |
| 8 | 15A Feux de freinage et klaxon |
| 9 | 10A Feux de détresse |
| 10 | 15A Tableau de bord, feux de recul, clignotants et verrouillage automatique du moyeu de roue avant (RWF) |
| 11 | 15A Systèmes de gestion moteur |
| 12 | 5A Régulateur de vitesse |
| 13 | 10A Embrayage électromagnétique pour climatisation |
| 14 | 20A Lunette arrière chauffante |
| 15 | 10A Feu de brouillard arrière |
| 16 | 15A Phare droit |
| 17 | 15A Phare avant gauche |
| 18 | 15A Feux de brouillard avant |
| 19 | 10A Feux arrière, feux avant, éclairage de plaque d’immatriculation ; |
| 20 | 15A Éclairage intérieur et feux d’avertissement |
| 21 | Réserve |
| 22 | 30A Lève-vitres électriques |
Relais

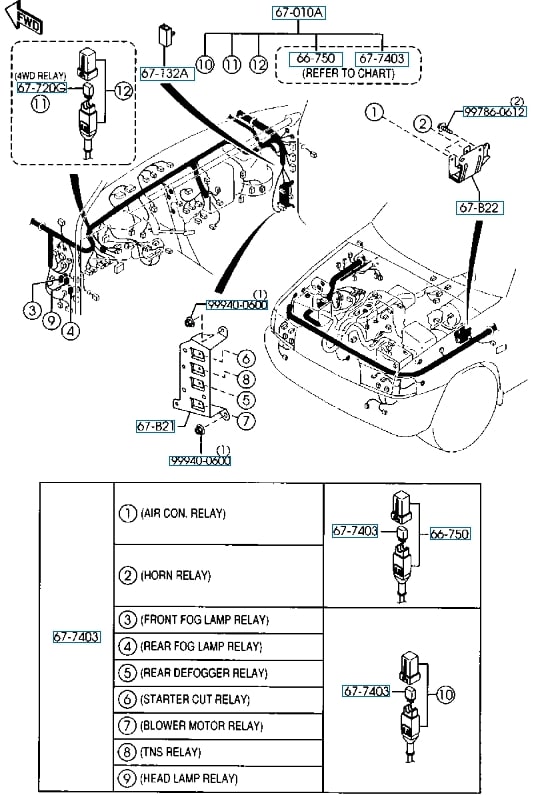

Schéma général des relais
Description
- Relais de climatisation
- Relais de klaxon
- Relais de feux de brouillard avant
- Relais de feux de brouillard arrière
- Relais de lunette arrière chauffante
- Relais du moteur de démarrage
- Relais du moteur de ventilateur
- Dimensions du relais
- Relais de phares
À propos de la Mazda BT-50 (2006-2011)
La Mazda BT-50, produite entre 2006 et 2011, est un pick-up robuste et fiable qui a gagné en popularité grâce à sa polyvalence et ses performances. Ce modèle était disponible avec diverses motorisations, y compris des moteurs diesel de 2.5 et 3.0 litres, qui offraient une puissance suffisante pour les conditions tout-terrain exigeantes et la conduite quotidienne. La Mazda BT-50 a été conçue en mettant l’accent sur la durabilité et la praticité, ce qui en fait un choix idéal pour ceux qui ont besoin d’un partenaire fiable pour le travail et les loisirs. L’intérieur du véhicule est spacieux et confortable, avec de nombreux rangements et des fonctionnalités modernes qui améliorent le confort de conduite.
Schéma de la boîte à fusibles Mazda BT-50
Cette page présente le schéma de la boîte à fusibles pour le modèle Mazda BT-50, essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les diagrammes sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement de tous les équipements électriques du véhicule.
