Audi Q7 4L (2005-2015) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi Q7 4L (2005–2015), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Audi Q7 (2005-2015) – schéma des fusibles
Année de production : 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Le fusible de l’allume-cigare (prise de courant) de l’Audi Q7 (2005-2015) est le fusible 8 du boîtier de fusibles du tableau de bord (côté gauche).
Emplacement
- Côté droit du tableau de bord
- Modèles avec volant à gauche : au centre du tableau de bord / Modèles avec volant à droite : dans le plancher du conducteur
- Côté droit du coffre
- Sous le siège du conducteur
- Côté gauche du tableau de bord
- Côté gauche dans la chambre d’expansion.
- Côté arrière gauche du compartiment moteur

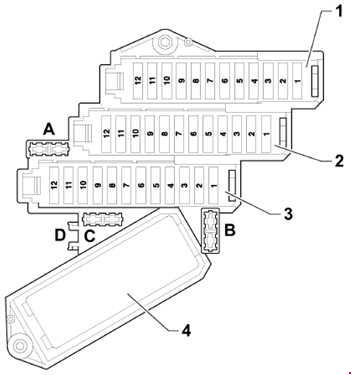

Affectation des fusibles dans le boîtier de fusibles, tableau de bord gauche
| Numéro |
Ampérage [A] | Description |
| A | – | Non utilisé |
| B | 10 | À partir de juin 2009 :
Fusible principal pour équipement optionnel -S245- |
| C | – | Non utilisé |
| D | – | Non utilisé |
| Boîte à fusibles 1 | ||
| 1 | 5 |
Jusqu’en juin 2010 :
Non utilisé ;
À partir de juin 2010 :
Stabilisateur de tension -J532-.
|
| 2 | 5 | Jusqu’en juin 2010 :
Non utilisé ; À partir de juin 2010 :
Relais pour rétroviseur intérieur anti-éblouissement automatique -J910-.
|
| 3 | 7,5 | Jusqu’en juin 2010 :
Non utilisé ; À partir de juin 2010 :
Unité de commande de l’électronique d’information 1 -J794-.
|
| 4 | 5 | Jusqu’en mai 2010 :
Unité de commande de surveillance de la pression des pneus -J502- ; |
| 5 | 20 | Unité de commande de chauffage auxiliaire -J364- |
| 6 | 10 | LHD :
Interrupteur de réglage du support lombaire du conducteur -E176- |
| 6 | 10 | RHD :
Interrupteur de réglage du support lombaire du siège passager avant -E177- |
| 7 | 35 | LHD :
Contrôleur de porte conducteur -J386- Moteur de lève-vitre côté conducteur -V147- Contrôleur de porte arrière gauche -J388- Moteur de lève-vitre arrière gauche -V26- |
| 7 | 35 | RHD :
Contrôleur de porte passager avant -J387- Moteur de lève-vitre arrière droit -V27- Moteur de lève-vitre passager avant -V148- |
| 8 | 15 | LHD :
Contrôleur de porte conducteur -J386- ; Contrôleur de porte arrière gauche -J388- (jusqu’en mai 2008). |
| 8 | 15 | RHD :
Contrôleur de porte passager avant -J387- Contrôleur de porte arrière droite -J389- |
| 9 | 5 |
Jusqu’en mai 2008 :
Unité de commande de gestion de l’énergie -J644-
À partir de juin 2010 :
Unité de commande de surveillance de la pression des pneus -J502-
|
| 10 | 30 | LHD :
Unité de commande d’accès et de démarrage -J518- Interrupteur d’autorisation d’accès et de démarrage -E415- |
| 10 | 5 | RHD :
Lecteur multimédia position 1 -R118- (jusqu’en juin 2009) Lecteur multimédia position 2 -R119- (jusqu’en juin 2009) Changeur de CD -R41-
(jusqu’en mai 2010)
Lecteur DVD -R7-
(jusqu’en mai 2010)
Lecteur MiniDisc -R153- (jusqu’en juin 2009) Magnétoscope et lecteur DVD -R129- (jusqu’en juin 2009) Connexion de sources audio externes -R199- (jusqu’en juin 2009) |
| 11 | 10 | LHD :
Unité de commande de l’électronique de la colonne de direction -J527- |
| 11 | 10 | RHD :
Unité de commande arrière et affichage Climatronic -E265- Unité de commande du ventilateur d’air frais -J391- |
| 12 | 5 | LHD :
Capteur de surveillance intérieure -G273- Klaxon -H12- |
| 12 | 5 | RHD :
Unité de commande centrale du système de confort -J393- |
| Boîte à fusibles 2 | ||
| 1 | – | Non utilisé |
| 2 | – | Non utilisé |
| 3 | 15 |
Jusqu’en juin 2009 :
Non utilisé ;
À partir de juin 2009 :
Contrôleur de ventilation du siège avant gauche -J800-.
|
| 4 | 30 | Contrôleur de moteur d’essuie-glace -J400- ;
Moteur d’essuie-glace de pare-brise -V-. |
| 5 | 5 | Capteur de lumière / pluie -G397- |
| 6 | 25 | Relais à double tonalité -J4- ;
Klaxon à tonalité haute -H2- ; Klaxon à tonalité basse -H7-. |
| 7 | 30 | LHD :
Unité de commande d’alimentation à bord -J519- |
| 7 | 25 | RHD ; à partir de juin 2010 :
Prise 12 V 3 -U19- ; Prise 12 V 4 -U20-. |
| 8 | 25 | LHD :
Unité de commande d’alimentation à bord -J519- |
| 8 | 20 | RHD :
Allume-cigare -U1- |
| 9 | 25 | LHD :
Unité de commande d’alimentation à bord -J519- |
| 9 | 25 | RHD :
Prise 12 V -U5- ; Prise 12 V 2 -U18-. |
| 10 | 10 | LHD :
Unité de commande dans le tableau de bord -J285- (jusqu’en mai 2010) ; Interface de diagnostic du bus de données -J533- ; Affichage dans le tableau de bord -Y24- (jusqu’en mai 2010). |
| 10 | 10 | RHD :
Contrôleur Climatronic -J255- ; Contrôleur du ventilateur d’air frais -J126-. |
| 11 | 30 | Relais du système d’essuie-glace de phare -J39- |
| 12 | 10 | Connecteur à 16 broches -T16- ;
Connecteur de diagnostic |
| Porte-fusibles 3 | ||
| 1 | 10 | Phare gauche |
| 2 | 5 | Unité de commande pour régulateur de vitesse adaptatif -J428- Chauffage du capteur pour régulateur de vitesse adaptatif -Z47- |
| 3 | 5 | Affichage à vue directe -J145-
Bouton de l’unité d’affichage -E506- Vanne de relais -J541- qui interrompt le liquide de refroidissement 2) Chauffage du liquide de refroidissement par vanne de fermeture -N279- 2) |
| 4 | 10 | Avertissement de sortie de voie
Unité de commande d’avertissement de sortie de voie -J759- ; Chauffage du pare-brise pour avertissement de sortie de voie -Z67- ; |
| 5 | 10 5 1) |
LHD :
Unité de commande du système de signalisation -J616- ; Unité de commande pour signaux spéciaux -E507- ; À partir de novembre 2007 : Préparation multimédia (9WM). |
| 5 | 5 | RHD ; à partir de novembre 2007 :
Préparation multimédia (9WM) |
| 6 | 5 | LHD :
Unité de commande de l’électronique de la colonne de direction -J527- ; Unité de commande d’autorisation d’entrée et de démarrage -J518- ; Interrupteur d’éclairage -E1- ; Unité de commande centrale du système de confort -J393- ; Unité de commande du détecteur de remorque -J345- ; Unité de commande de surveillance de la pression des pneus -J502- (7K6) (à partir de juin 2008). |
| 6 | 5 | RHD :
Chauffage du siège arrière gauche -Z10- ; |
| 7 | 5 | Émetteur de niveau et de température d’huile -G266- |
| 8 | 5 | Connecteur à 16 broches -T16- ;
Connecteur de diagnostic. |
| 9 | 5 | Rétroviseur intérieur anti-éblouissement automatique -Y7- |
| 10 | 5 | Unité de commande de fonctionnement de porte de garage -J530- ;
Unité de commande de fonctionnement de porte de garage -E284- ; |
| 11 | 5 | Interface de diagnostic du bus de données -J533- |
| 12 | 5 | Régulateur d’angle de phare droit -E102- ;
Moteur de commande d’angle de phare gauche -V48- ; Moteur de commande d’angle de phare droit -V49-. |
| 12 | 5 | Capteur de qualité de l’air -G238- ;
Unité de commande arrière et affichage ; Climatronic -E265- ; Unité de commande Climatronic -J255-. |
|
1) À partir de novembre 2007
2) Uniquement pour les modèles avec moteur diesel 6 cylindres de génération 2 |
||

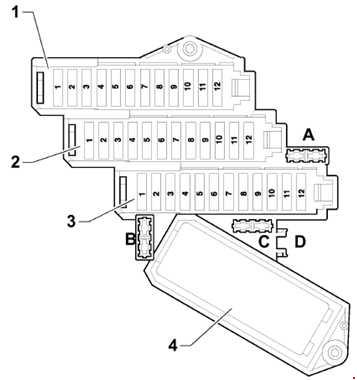

Affectation des fusibles dans le boîtier de fusibles, tableau de bord droit
| Numéro |
Ampérage [A] | Description |
| A | 5 | Fusible pour l’unité de commande des sons des matériaux -S348- |
| B | 5 | À partir de juin 2008 :
Fusible du radiateur -S340- |
| C | – | Non utilisé |
| D | – | Non utilisé |
| Porte-fusibles 1 | ||
| 1 | 20 | Chauffage du siège arrière gauche -Z10- Chauffage du dossier du siège arrière gauche -Z11- Chauffage du siège arrière droit -Z12- Chauffage du dossier du siège arrière droit -Z13- |
| 2 | 10 | Jusqu’en mai 2010 :
Unité de commande de transmission automatique -J217- (0AT) |
| 2 | 5 | Jusqu’en mai 2010 :
Contrôleur de transmission automatique -J217- Amplificateur d’antenne pour téléphone portable -R86- |
| 3 | 30 | Chauffage du siège avant gauche -Z45- Chauffage du siège avant droit -Z46- |
| 3 | 15 | RHD ; à partir de juin 2009 :
Contrôleur de ventilation du siège avant droit -J799- |
| 4 | 20 | Unité de commande ABS -J104- |
| 5 | 15 | LHD :
Contrôleur de porte passager avant -J387- Contrôleur de porte arrière droite -J389- (jusqu’en mai 2008) |
| 5 | 15 | RHD :
Contrôleur de porte conducteur -J386- Contrôleur de porte arrière gauche -J388- |
| 6 | 25 | LHD :
Prise 12 V 3 -U19- |
| 6 | 25 | RHD ; jusqu’en mai 2010 :
Prise 12 V 3 -U19- |
| 6 | 30 | RHD ; à partir de juin 2010 :
Unité de commande d’alimentation à bord -J519- |
| 7 | 10 |
LHD :
Interrupteur de réglage du support lombaire
du siège passager avant -E177-
RHD :
Interrupteur de réglage du support lombaire du conducteur -E176-
|
| 8 | 20 | LHD :
Allume-cigare -U1- |
| 8 | 25 | RHD :
Unité de commande d’alimentation à bord -J519- |
| 9 | 25 | LHD :
Prise 12 V -U5- ; Prise 12 V 2 -U18- |
| 9 | 25 | RHD :
Unité de commande d’alimentation à bord -J519- |
| 10 | 10 | LHD :
Contrôleur Climatronic -J255- ; Contrôleur du ventilateur d’air frais -J126-. |
| 10 | 10 |
RHD :
Jusqu’en juin 2010 :
Unité de commande dans le tableau de bord -J285-
À partir de juin 2010 : Interface de diagnostic du bus de données -J533- |
| 11 | 5 | Jusqu’en mai 2008 :
Interrupteur de feux de stop -F- ; Interrupteur de pédale de frein -F47- ; Unité de commande ABS -J104-.
|
| 11 | 15 | À partir de juin 2010 :
Réfrigérateur -J698- |
| 12 | 15 | Unité de commande d’alimentation à bord 2 -J520- |
| Porte-fusibles 2 | ||
| 1 | 10 | Phare droit |
| 2 | 5 | Unité de commande de suspension adaptative -J197- |
| 3 | 5 | Préparation pour téléphone portable (9ZD) |
| 4 | 5 | Unité de commande d’assistance
au changement de voie -J769- Unité de commande d’assistance au changement de voie 2 -J770- |
| 5 | 5 | Relais de réduction des feux de freinage -J508- Interrupteur de pédale d’embrayage -F36- |
| 6 | 5 | Unité de commande de transmission
automatique -J217- |
| 6 | 20 | Unité de commande de transmission
automatique -J217- (09D) |
| 7 | 5 | Unité de commande ABS -J104- |
| 8 | 5 | Interrupteur multifonction -F125- Interrupteur Tiptronic -F189- Unité de commande des capteurs de levier de commande -J587- |
| 9 | 5 |
Unité de commande d’aide au stationnement -J446-
Unité de commande de caméra supérieure -J928-
(LHD ; à partir de juin 2012)
|
| 10 | 5 |
LHD :
Unité de commande d’airbag -J234-
RHD :
Interface de diagnostic du bus de données -J533-
|
| 11 | 5 | LHD :
Interrupteur de siège arrière chauffant gauche avec régulateur -E128- Interrupteur de siège arrière chauffant droit avec régulateur -E129- |
| 11 | 5 | RHD :
Unité de commande de l’électronique du volant -J527- ; Unité de commande d’autorisation d’entrée et de démarrage -J518- ; Interrupteur d’éclairage -E1- ; Contrôleur central du système de confort -J393- ; Unité de commande du détecteur de remorque -J345-. |
| 12 | 5 | LHD :
Capteur de qualité de l’air -G238- ; Unité de commande arrière et affichage Climatronic -E265- ; Unité de commande Climatronic -J255-. |
| 12 | 5 | RHD :
Régulateur d’angle de phare droit -E102- ; Moteur de régulateur d’angle de phare gauche -V48- ; Moteur de régulateur d’angle de phare droit -V49-. |
| Boîte à fusibles 3 | ||
| 1 | 15 | Jusqu’en mai 2007 :
Moteur d’essuie-glace de lunette arrière -V12- À partir de juin 2008 : Boîte réfrigérante -J698- |
| 1 | 10 | À partir de juin 2010 :
Unité de commande dans le tableau de bord -J285- |
| 2 | 5 | Jusqu’en juin 2010 :
Élément chauffant de buse d’essuie-glace -Z20- ; Élément chauffant de buse d’essuie-glace droite -Z21- ;
À partir de juin 2010 :
Unité de commande du système de caméra de recul -J772-.
|
| 3 | 30 | Jusqu’en mai 2010 :
Unité de commande d’alimentation à bord -J519- |
| 3 | 5 | À partir de juin 2010 :
Lecteur DVD -R7- ; Changeur de CD -R41-. |
| 4 | 5 | À partir de juin 2009 :
Affichage de l’écran d’information avant et unité de commande de l’unité de fonctionnement -J685-. |
| 5 | 5 |
Jusqu’en juin 2009 :
Émetteur et récepteur de téléphone -R36- ;
Jusqu’en mai 2010 :
Support de téléphone -R126- ;
Unité de commande pour lecteur de carte à puce -J676.
|
| 5 |
10
15
|
À partir de juin 2010 :
Unité de commande de transmission automatique -J217- |
| 6 | 15 | Jusqu’en juin 2009 :
Unité de commande de l’écran d’information avant et unité de commande -J523- ; Amplificateur d’antenne -R24-. |
| 6 | 7.5 |
Jusqu’en juin 2009 :
Unité de commande de l’écran d’information avant
et unité de commande -J523- ;
Jusqu’en mai 2010 :
Unité de commande de l’électronique d’information 1 -J794-.
|
| 6 | 30 | À partir de juin 2010 :
Relais de pompe hydraulique de transmission -J510- (uniquement pour les modèles avec système start/stop) Unité de commande supplémentaire de pompe hydraulique -J922- (uniquement pour les modèles avec système start/stop) |
| 7 | 20 | Unité de commande de toit ouvrant
coulissant -J245- |
| 8 | 20 | Contrôleur de toit ouvrant arrière -J392- |
| 9 | 20 | Contrôleur de store de toit ouvrant -J394- |
| 10 | 5 | LHD :
Lecteur multimédia position 1 -R118- (jusqu’en mai 2009) (jusqu’en mai 2009) (jusqu’en mai 2010) (jusqu’en mai 2010) (jusqu’en mai 2009) (jusqu’en mai 2009) (de novembre 2006 à mai 2009) |
| 10 | 30 | RHD :
Unité de commande d’entrée et de démarrage -J518- ; Interrupteur d’autorisation d’entrée et de démarrage -E415- |
| 11 | 35 | LHD :
Moteur de lève-vitre côté passager -V148- Moteur de lève-vitre arrière droit -V27- |
| 11 | 35 | RHD :
Contrôleur de porte conducteur -J386- ; Moteur de lève-vitre latérale conducteur -V147- ; Contrôleur de porte arrière gauche -J388- ; Moteur de lève-vitre arrière gauche -V26-. |
| 12 | 10 | LHD :
Unité de commande arrière et affichage Climatronic -E265- ; Unité de commande du ventilateur d’air frais -J391-. |
| 12 | 10 | RHD :
Unité de commande de l’électronique du volant -J527- |

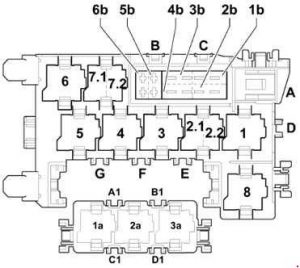

Panneau de relais et boîte à fusibles du tableau de bord central
| Numéro |
Ampérage [A] | Description |
| A | – | Non utilisé |
| B | 30 | Unité de commande du détecteur de remorque -J345-
(USA uniquement) ; Amplificateur de frein (USA uniquement). |
| C | 30 | Unité de commande de réglage de siège et
réglage de colonne de direction avec fonction mémoire -J136- ; Unité de commande de réglage de siège passager avant avec fonction mémoire -J521-. |
| D | – | Non utilisé |
| E | – | Non utilisé |
| F | – | Non utilisé |
| 1b | 40 | Ventilateur d’air frais -V2- |
| 2b | 40 | Unité de commande ABS -J104- |
| 3b | 40 | Ventilateur d’air frais arrière -V80- |
| 4b | 40 | Chauffage de lunette arrière -Z1- |
| 5b | 15 | À partir de juin 2007 :
Moteur d’essuie-glace de lunette arrière -V12-. |
| 6b | 5 | À partir de juin 2007 :
Élément chauffant de buse d’essuie-glace -Z20- ; Élément chauffant de buse d’essuie-glace -Z21-. |
| A1 | – | Non utilisé |
| B1 | – | Non utilisé |
| C1 | – | Non utilisé |
| D1 | – | Non utilisé |
| Relais | ||
| 1 | Relais de compresseur de suspension adaptative -J403- | |
| 2.1 | Relais de tension d’alimentation du terminal 75x -J694- | |
| 2.2 | Relais à double tonalité -J4- | |
| 3 | Relais du système d’essuie-glace de phare -J39- | |
| 4 | Relais d’atténuation de la lumière du feu de stop -J508- | |
| 5 | Non utilisé | |
| 6 | Relais de lunette arrière chauffante -J9- | |
| 7.1 | V6 TDI / FSI, V8 MPI / FSI, V12 TDI :
Relais de circulation continue du liquide de refroidissement -J151- (V6 FSI à partir de juin 2009) |
|
| 7.1 | À partir de juin 2010 :
Relais de vanne de fermeture du liquide de refroidissement -J541- (uniquement pour les modèles avec moteur diesel 6 cylindres, génération 2) |
|
| 7.2 | À partir de juin 2010 :
Relais de rétroviseur intérieur anti-éblouissement automatique -J910- ; (uniquement les modèles avec transmission automatique à 8 vitesses). |
|
| 8 | Relais de pompe hydraulique de transmission -J510- | |
| 1a | Non utilisé | |
| 2a | Non utilisé | |
| 3a | Non utilisé | |
Affectation des fusibles dans le boîtier de fusibles du coffre à droite
| Numéro |
Ampérage [A] | Description |
| Boîte à fusibles 6 | ||
| 1 | 15 |
Jusqu’en mai 2010 :
Unité de commande du système de signalisation -J616- ;
À partir de juin 2010 :
Unité de commande du système multimédia -J650-
|
| 2 | 30 | Unité de commande pour le système
de dosage de réducteur -J880-. |
| 3 | 15 | Jusqu’en mai 2010 :
Unité de commande de suspension adaptative -J197- |
| 3 | 5 | À partir de juin 2012 :
Interrupteur de couvercle de réservoir de réducteur -F502- |
| 4 | 5 | Jusqu’en mai 2010 :
Unité de commande du système de caméra de recul -J772- Caméra de recul -R189- |
| 5 | 5 | Unité de commande d’aide au stationnement -J446- |
| 6 | 15 | Système de confort central 2 -J773- |
| 7 | 15 | Système de confort central 2 -J773- |
| 8 | 5 | Récepteur de télécommande
pour chauffage auxiliaire -R64- |
| 9 | 20 | Prise 12 V 5 -U26- |
| 10 | 20 | Système de confort central -J393- |
| 11 | 15 | Récepteur d’antenne pour le système
d’ouverture de véhicule sans clé -J723- |
| 12 | 30 | Système de confort central -J393- |
| Boîte à fusibles 5 | ||
| 1 | 15 | Unité de commande du système de signalisation -J616- |
| 2 | 5 | Unité de commande de signaux spéciaux -E507- |
| 3 | 15 | Relais radio bidirectionnel -J84- Relais radio bidirectionnel -R8- |
| 4 | 15 | Relais radio bidirectionnel -J84- Relais radio bidirectionnel -R8- |
| 5 | 5 | Radio -R- |
| 5 | 15 | À partir de juin 2010 :
Unité de commande du système de signalisation -J616- |
| 6 | 5 | Jusqu’en juin 2009 :
Tuner TV -R78- |
| 7 | 5 | Jusqu’en juin 2009 :
Système de navigation avec unité de commande de lecteur CD -J401- |
| 8 | 30 | Jusqu’en juin 2009 :
Unité de commande du pack audio numérique -J525- |
| 9 | 5 | Jusqu’en juin 2009 :
Radio numérique -R147- |
| 10 | 30 | Jusqu’en juin 2009 :
Unité de commande du pack audio numérique 2 -J787- |
| 11 | 5 | Jusqu’en juin 2009 :
Unité de commande du système de caméra de recul -J772- Jusqu’en juin 2009 : Caméra de recul -R189- |
| 12 | – | Non utilisé |
| Boîte à fusibles 4 | ||
| 1 | 5 | De juin 2009 à mai 2010 :
Radio -R- |
| 1 |
7,5
30
|
À partir de juin 2010 :
Unité de commande du pack audio numérique -J525- |
| 2 | 5 | À partir de juin 2009 :
Tuner TV -R78- À partir de juin 2011 : Tuner TV numérique -R171- |
| 3 | 30 | À partir de juin 2009 :
Unité de commande du pack audio numérique -J525- |
| 4 | 30 | À partir de juin 2009 :
Unité de commande du pack audio numérique 2 -J787- |
| 5 | 15 | Divertissement aux sièges arrière (9WP, 9WK)
(de novembre 2007 à mai 2010) Unité de commande du système multimédia -J650-
(jusqu’en mai 2010)
Unité de commande de suspension adaptative -J197-
(à partir de juin 2010)
|
| 6 | 20 | Unité de commande du système de confort central -J393- |
| 7 | 30 | Contrôleur de porte arrière -J605- ;
Moteur dans le contrôleur de porte arrière -V375-. |
| 8 | 30 | Contrôleur de porte arrière 2 -J756- ;
Moteur dans le contrôleur de porte arrière 2 -V376-. |
| 9 | 15 | Unité de commande du détecteur de remorque -J345- |
| 10 | 15 20 1) |
Unité de commande du détecteur de remorque -J345- |
| 11 | 15 20 1) |
Unité de commande du détecteur de remorque -J345- |
| 12 | 30 25 1) |
Unité de commande du détecteur de remorque -J345- Moteur à rotule sur charnières -V317- |
| Relais | ||
| 1 | Non utilisé | |
| 2 | Non utilisé | |
| 3 | À partir de novembre 2007 :
Connecteur à 6 broches -T6am-, Divertissement aux sièges arrière |
|
| 1) Modèles sans attelage de remorque 2) Modèles avec attelage de remorque 3) Pour code moteur CCFA 4) Pour code moteur CCMA, CATA jusqu’en mai 2010 5) Pour code moteur CCGA 6) Pour code moteur BTR 7) Pour code moteur BUN, BUG 8) Pour codes moteur CASA, CASB 9) Pour codes moteur CJGA, CJMA, CJGC, CJGD, CRCA, CNRA 10) Pour code moteur CCFC 11) Pour codes moteur CCMA, CATA à partir de juin 2010 12) À partir de juin 2010 13) Pour moteurs avec codes CLZB, CNRB 14) Modèles sans capteur de particules 15) À partir de juin 2012 |
||
Connexion de câblage 2 borne 30 -TV22- / prise de démarrage esclave -U6-
À propos de l’Audi Q7 4L (2005-2015)
L’Audi Q7 4L, produite de 2005 à 2015, est un SUV de luxe qui offre une combinaison de confort, de performance et de technologies avancées. Ce modèle est connu pour son design robuste et son intérieur spacieux, offrant amplement d’espace pour les passagers et les bagages. L’Audi Q7 4L est équipée de diverses motorisations, y compris des moteurs essence et diesel de différentes puissances, assurant une conduite dynamique et une consommation de carburant efficace. Parmi les moteurs les plus courants figurent le 3.0 TDI et le 4.2 FSI, réputés pour leur fiabilité et leurs performances. Ce modèle est également doté de fonctions de sécurité avancées et de technologies modernes qui améliorent le confort et la sécurité de conduite.
Schéma de la boîte à fusibles de l’Audi Q7 4L
Cette page présente le schéma de la boîte à fusibles de l’Audi Q7 4L, essentiel pour l’entretien et les réparations du véhicule. Sur ce modèle, la boîte à fusibles est située à plusieurs endroits, notamment sous le capot et à l’intérieur du véhicule, généralement du côté conducteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration et de l’entretenir correctement.
