Audi Q8 (2019-2020) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi Q8 (2019–2020), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Audi Q8 (2019-2020) – schéma du panneau de fusibles
Année de production : 2019, 2020.
Emplacement des fusibles

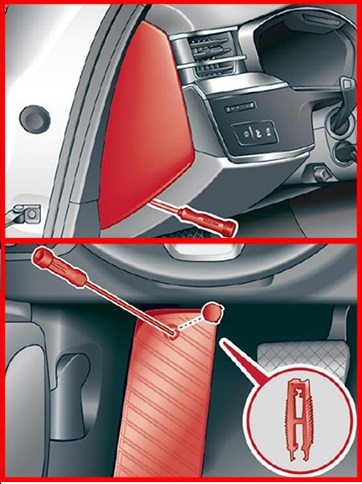

Habitacle
À l’intérieur de l’habitacle, il y a deux blocs de fusibles – sur le côté gauche du panneau avant et dans l’espace pour les pieds du conducteur.

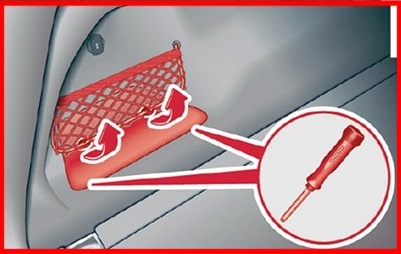

Compartiment à bagages
Situé sous le couvercle sur le côté gauche du compartiment à bagages.
Schémas des panneaux de fusibles

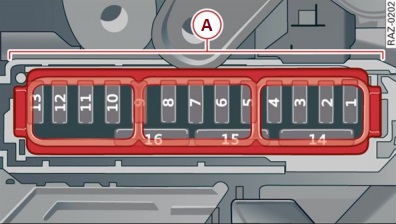

Panneau de fusibles du tableau de bord
Affectation des fusibles sur le côté gauche du tableau de bord (2019, 2020)
| Nr | Description |
|---|---|
| A2 | Audi phone box ;
Antenne de toit. |
| A3 | 2019 :
Système de climatisation ; Système de parfum (Parfum actif) ; Ioniseur ; 2020 : Système de climatisation ; Système de parfum (Parfum actif) ; Capteur de particules. |
| A4 | Affichage tête haute |
| A5 | Interface musicale Audi ;
Ports USB. |
| A7 | Verrouillage de la colonne de direction |
| A8 | Écran supérieur / inférieur |
| A9 | Combiné d’instruments |
| A10 | Lecteur CD / DVD |
| A11 | Interrupteur d’éclairage ;
Panneaux de commande. |
| A12 | Électronique de la colonne de direction |
| A13 | Contrôle du volume |
| A14 | Module de commande du système d’infodivertissement MMI |
| A15 | Réglage de la colonne de direction |
| A16 | Chauffage du volant |
Boîte à fusibles dans l’espace pour les pieds du conducteur

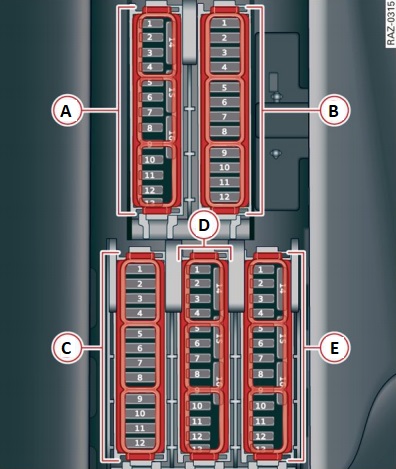

Version 1

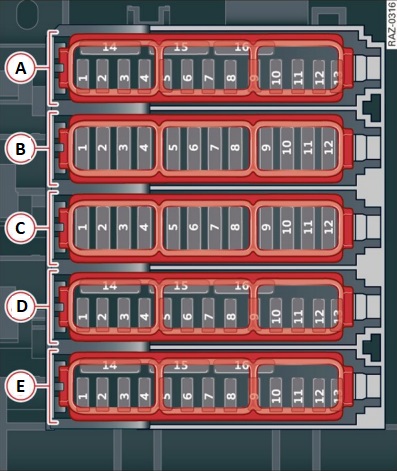

Version 2
Affectation des fusibles dans l’espace pour les pieds du conducteur (2019, 2020)
| Nr | Description |
|---|---|
| Nr | Description |
| Panneau de fusibles P A (marron) | |
| A1 | 2019 :
Non utilisé ; 2020 : Chauffage du catalyseur. |
| A2 | Éléments du moteur |
| A3 | Éléments du moteur |
| A4 | Éléments du moteur |
| A5 | Capteur de lumière des feux de freinage |
| A6 | Éléments du moteur |
| A7 | Éléments du moteur |
| A8 | Éléments du moteur |
| A9 | Éléments du moteur |
| A10 | Capteur de pression d’huile ;
Capteur de température d’huile. |
| A11 | 2019 :
Démarrage du moteur ; 2020 : Composants du moteur. |
| A12 | Éléments du moteur |
| A13 | Refroidissement du moteur |
| A14 | Module de commande du moteur |
| A15 | Capteurs du moteur |
| A16 | Pompe à carburant |
| Panneau de fusibles P B (rouge) | |
| B1 | Bobines d’allumage |
| B3 | 2019 :
Non utilisé ; 2020 : Chauffage haute tension. |
| B4 | 2019 :
Non utilisé ; 2020 : Compresseur. |
| B5 | Fixation du moteur |
| B6 | Module de commande du système d’essuie-glace avant |
| B7 | Tableau de bord |
| B8 | Système de climatisation ;
Ventilateur d’air frais. |
| B9 | Module de commande des systèmes d’assistance au conducteur |
| B10 | Système d’alerte d’urgence |
| B11 | Démarrage du moteur |
| Panneau de fusibles P C (noir) | |
| C1 | Chauffage des sièges avant |
| C2 | Essuie-glaces |
| C3 | Électronique du phare gauche |
| C4 | Toit panoramique en verre |
| Nr | Description |
|---|---|
| C5 | Module de commande de la porte avant gauche |
| C6 | Porte |
| C7 | Module de commande de la porte arrière droite |
| C9 | Électronique du phare droit |
| C10 | Essuie-glaces avant / essuie-phares |
| C11 | Module de commande de la porte arrière gauche |
| C12 | Chauffage stationnaire |
| Panneau de fusibles D (marron) | |
| D1 | Ventilation des sièges ;
Électronique des sièges ; Rétroviseur ; Panneau de commande de la climatisation arrière ; Connecteur de diagnostic. |
| D2 | 2019 :
Module de climatisation ; Module de commande du hayon arrière ; 2020 : Module de commande du système électrique du véhicule ; Module de commande du hayon arrière. |
| D3 | Réglage du son de l’élément actif et du son d’échappement |
| D4 | 2019 :
Vanne de chauffage pour la transmission ; Vanne de refroidissement pour l’huile de transmission ; 2020 : Vanne de refroidissement pour l’huile de transmission. |
| D5 | Démarrage du moteur |
| D8 | 2019 :
Assistant de vision nocturne ; 2020 : Assistant de vision nocturne ; Stabilisation active du roulis. |
| D9 | Assistant de direction adaptatif ;
Radar avant. |
| D10 | 2019 :
Non utilisé ; 2020 : Son externe |
| D11 | Assistant de carrefour ;
Systèmes d’assistance au conducteur. |
| D13 | Phare gauche |
| Panneau de fusibles E (rouge) | |
| E1 | Système d’alarme antivol |
| E2 | Module de commande du moteur |
| E3 | Électronique du siège avant ;
Support lombaire, |
| E 4 | Levier de transmission automatique |
| E5 | Klaxon |
| E6 | Frein de stationnement |
| E7 | Module de commande du hayon arrière (diagnostic) |
| E8 | 2019 :
Éclairage intérieur du plafond ; 2020 : Module de commande de l’électronique du toit. |
| E9 | 2019 :
Non utilisé ; 2020 : Générateur du système de traction. |
| E10 | Module de commande d’airbag |
| E11 | 2019 :
Contrôle électronique de stabilité (ESC) ; 2020 : Contrôle électronique de stabilité (ESC) ; Système de prévention du blocage des roues au freinage (ABS). |
| E12 | Connecteur de diagnostic ;
Capteur de lumière et de pluie. |
| E13 | Système de climatisation |
| E14 | Module de commande de la porte avant droite |
| E15 | 2019 :
Système de climatisation ; Électronique de la carrosserie ; 2020 : Compresseur du système de climatisation. |

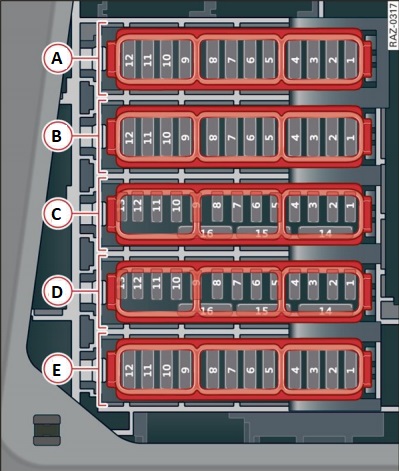

Boîte à fusibles du compartiment à bagages
Affectation des fusibles dans le compartiment à bagages (2019, 2020)
| Nr | Description |
|---|---|
| Nr | Description |
| Panneau de fusibles A (noir) | |
| A1 | 2019 :
Non utilisé ; 2020 : Chauffage haute tension ; Gestion thermique. |
| A5 | Suspension et amortissement pneumatiques |
| A6 | Transmission automatique |
| A7 | 2019 :
Chauffage des sièges arrière ; 2020 : Chauffage des sièges arrière ; Panneau de commande de la climatisation arrière. |
| A9 | Verrouillage centralisé, feu arrière gauche |
| A10 | Tendeur de ceinture avant côté conducteur |
| A11 | 2019 :
Verrouillage centralisé, rideau arrière ; 2020 : Verrouillage centralisé de la porte arrière ; Réservoir de carburant ; Cache du compartiment à bagages. |
| A12 | Module de commande de la porte arrière |
| Panneau de fusibles B (rouge) | |
| B1 | Ventilateur du système de climatisation arrière |
| B2 | Amplificateur audio |
| B3 | Nettoyage des gaz d’échappement ;
Actionneur de son. |
| B4 | Panneau de commande du système de climatisation arrière |
| B5 | Feu d’attelage droit |
| B6 | Moteur de positionnement de l’attelage |
| B7 | Déverrouillage de l’attelage |
| B8 | Feu d’attelage gauche |
| B9 | Prise d’attelage |
| B10 | Différentiel sport à quatre roues motrices |
| B11 | Nettoyage des gaz d’échappement |
| B12 | Tendeur de ceinture de sécurité arrière côté conducteur |
| Nr | Description |
|---|---|
| Panneau de fusibles C (marron) | |
| C1 | Module de commande des systèmes d’assistance au conducteur |
| C2 | Audi Phone Box |
| C3 | 2019 :
Support lombaire avant droit ; 2020 : Électronique du siège avant ; Support lombaire droit. |
| C4 | Assistant latéral |
| C6 | Système de surveillance de la pression des pneus |
| C8 | 2019 :
Surveillance des réservoirs de carburant ; 2020 : Récepteur radio pour chauffage stationnaire ; Surveillance du réservoir de carburant |
| C10 | 2019 :
Tuner TV ; 2020 : Tuner TV, m Module d’échange de données et de gestion télématique. |
| C11 | Accès et activation confortable du module de gestion des autorisations |
| C12 | Ouverture de porte de garage |
| C13 | Caméra de recul ;
Caméras périphériques. |
| C14 | 2019 :
Verrouillage centralisé, s Feux arrière ; 2020 : Feu arrière droit ; Système de confort. |
| C15 | Tendeur de ceinture de sécurité arrière côté passager |
| C16 | Tendeur de ceinture de sécurité avant côté passager |
| Panneau de fusibles D (rouge) | |
| D1 | 2019 :
Non utilisé ; 2020 : Stabilisation active du roulis. |
| D5 | 2019 :
Système de freinage ; 2020 : Non utilisé. |
| D6 | Convertisseur de tension |
| D9 | Module de commande de la batterie auxiliaire |
| D15 | 2019 :
Non utilisé ; 2020 : Module de commande de gestion thermique. |
| Panneau de fusibles E (marron) | |
| E7 | 2019 :
Chauffage des sièges avant ; 2020 : Non utilisé. |
| E9 | 2019 :
Nettoyage des gaz d’échappement ; 2020 : Non utilisé. |
| E12 | 2019 :
Nettoyage des gaz d’échappement ; 2020 : Non utilisé. |
À propos de l’Audi Q8 (2019-2020)
L’Audi Q8 est un SUV de luxe produit de 2019 à 2020. Ce modèle combine un design élégant avec des moteurs puissants et une technologie avancée. L’Audi Q8 est équipée de fonctionnalités modernes telles que des phares à LED, un cockpit numérique et des systèmes d’assistance au conducteur avancés. Les options de motorisation comprennent des variantes essence et diesel, les versions les plus puissantes offrant jusqu’à 340 chevaux. L’intérieur est spacieux et luxueusement équipé, garantissant le confort de tous les passagers. L’Audi Q8 est un choix idéal pour ceux qui recherchent une combinaison de style, de performance et de technologie.
Schéma de la boîte à fusibles de l’Audi Q8
Cette page présente le schéma de la boîte à fusibles de l’Audi Q8, indispensable pour l’entretien et les réparations du véhicule. Dans l’Audi Q8, la boîte à fusibles est située à plusieurs endroits, généralement sous le capot et à l’intérieur du véhicule, souvent dans la zone du tableau de bord ou dans le coffre. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et ses fonctions.
