Audi S5 Cabriolet (2010-2017) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi S5 Cabriolet (2010–2017), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).

Audi S5 Cabriolet (2010-2011) – schéma des fusibles

Année de production : 2010, 2011.

Le fusible de l’allume-cigare (prise de courant) de l’Audi S5 Cabriolet (2010-2011) est le fusible 4 de la boîte à fusibles – panneau de fusibles D (rouge).

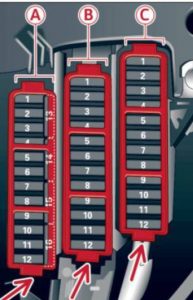

Tableau de bord (côté conducteur)

Panneau de fusibles A (noir)

N°	Description	Amp [A]
1	Contrôle dynamique	5
2	–	–
3	Homelink	5
4	Assistant de maintien de voie	10
5	Contrôle de la climatisation	5
6	Réglage de la portée du phare droit	5
7	Réglage de la portée du phare gauche	5
8	Module de commande du système électrique du véhicule 1	5
9	Régulateur de vitesse adaptatif	5
10	Décalage de la porte	5
11	Buses de liquide d’essuie-glace chauffantes	5
12	Contrôle de la climatisation	5
13	Préparation pour téléphone portable	5
14	Airbag	5
15	Borne 15	25
16	Moteur de la borne 15	40

Boîte à fusibles B (marron)

N°	Description	Amp [A]
1	Rétroviseur intérieur avec fonction d’atténuation automatique	5
2	–	–
3	Pompe à carburant essence	25
4	Pompe à eau auxiliaire 3,2 l FSI	5
5	Chauffage du siège gauche avec et sans chauffage de siège	15
		30
6	Programme de stabilisation électronique	10
7	Klaxon	25
8	Moteur de lève-vitre de porte côté gauche	30
9	Moteur d’essuie-glace	30
10	Programme de stabilisation électronique	25
11	Module de commande de porte côté conducteur	15
12	Capteur de pluie et de lumière	5

Boîte à fusibles (rouge)

N°	Description	Amp [A]
1	–	–
2	–	–
3	Support lombaire	10
4	Contrôle dynamique	35
5	–	–
6	Module de commande du système électrique du véhicule 1	35
7	Module de commande du système électrique du véhicule 1	20
8	Module de commande du système électrique du véhicule 1	30
9	Moteur de lève-vitre arrière gauche	7,5
10	Module de commande du système électrique du véhicule 1	30
11	Moteur de lève-vitre arrière droit	7,5
12	Électronique de confort	5

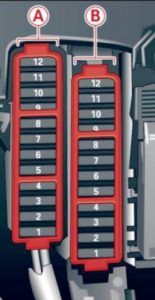

Tableau de bord (côté droit)

Porte-fusibles (noir)

N°	Description	Amp [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Module de commutation de colonne de direction	5
6	Programme de stabilisation électronique	5
7	Borne de connecteur de diagnostic 15	5
8	Port (interface de diagnostic Databus)	5
9	–	–
10	–	–
11	–	–
12	–	–

Boîte à fusibles (marron)

N°	Description	Amp [A]
1	Lecteur CD / DVD	5
2	Module de commutation de sélection de traction Audi	5
3	MMI / Radio	5
		20
4	Ensemble d’instruments	5
5	Passerelle (module de commande de l’ensemble d’instruments)	5
6	Verrouillage de l’allumage	5
7	Interrupteur rotatif de lumière	5
8	Ventilateur du système de climatisation	40
9	Verrouillage de la colonne de direction	5
10	Contrôle de la climatisation	10
11	Borne de connecteur de diagnostic 30	10
12	Module de commutation de colonne de direction	5

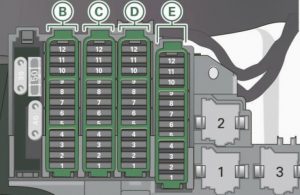

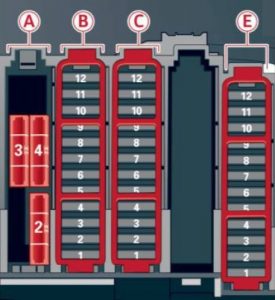

Coffre à bagages

Panneau de fusibles B (noir)

N°	Description	Amp [A]
1	Module de commande supérieur	10
2	Module de commande de remorque	15
3	Module de commande de remorque	20
4	Module de commande de remorque	20
5	Frein de stationnement électromécanique	5
6	Contrôle électronique de l’amortissement	15
7	Frein de stationnement électromécanique	30
8	Module de commande du système électrique du véhicule 2	30
9	Quattro Sport	35
10	Module de commande du système électrique du véhicule 2	30
11	Module de commande du système électrique du véhicule	20
12	Borne 30	5

Boîte à fusibles C (marron)

Numéro	Description	Amp [A]
1	Module de commande de capote ; Module de commande du système électrique du véhicule.	30
2	Chauffage du siège avant droit	15
3	Convertisseur DCDC 1	40
4	Convertisseur DCDC 2	40
5	–	–
6	Chauffage de la partie supérieure droite de l’habitacle	30
7	Frein de stationnement électromécanique	30
8	Chauffage des sièges arrière	30
9	Module de configuration de porte latérale passager	30
10	Chauffage de la partie supérieure gauche de l’habitacle	30
11	Module de commande de porte latérale passager	15
12	–	–

Panneau de fusibles D (rouge)

N°	Description	Amp [A]
1	Sortie console centrale arrière	15
2	Sortie console centrale avant	15
3	Sortie coffre à bagages	15
4	Allume-cigare	15
5	V6 FSI	5
6	Alimentation des sièges arrière	5
7	Système de stationnement	7,5
8	–	–
9	Interrupteur de frein de stationnement électromécanique	5
10	Assistant latéral Audi	5
11	Chauffage des sièges arrière	5
12	Borne 15 modules de commande	5

Panneau de fusibles E (noir)

N°	Description	Amp [A]
1	–	–
2	–	–
3	Amplificateur DSP, radio	30
		20
4	MMI	7,5
5	Préparation radio, navigation, téléphone portable.	7,5
6	Caméra arrière	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	–	–
