Audi TTS Coupé (2009-2017) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi TTS Coupé (2009–2017), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).

Audi TTS Coupé (2009-2010) – schéma des fusibles

Année de fabrication : 2009, 2010.

Le fusible de l’allume-cigare (prise de courant) de l’Audi TTS Coupé (2009-2010) est le fusible 30 du boîtier de fusibles du tableau de bord.

Tableau de bord

Numéro	Description	Ampérage [A]
1	Relais moteur, unité de commande du réservoir de carburant, témoin d’airbag désactivé, interrupteur d’éclairage (éclairage des interrupteurs), connecteur de diagnostic	10
2	ABS, ASR, ESP, interrupteur de feux de freinage	5
3	Phare AFS (gauche)	5
4	Capteur de niveau d’huile (intervalle d’entretien prolongé) (WIV), système de surveillance de la pression des pneus, interrupteur du programme de stabilité électronique (ESP), phares AFS (unité de commande), système de climatisation (capteur de pression), interrupteur de feux de recul	5
5	Réglage automatique de la portée des phares, phares AFS (droit) / réglage manuel de la portée des phares, phares halogènes	5
		10
6	Unité de commande de transmission de données CAN (passerelle), contrôle électromécanique, passerelle de transmission automatique	5
7	Aide au stationnement, rétroviseur intérieur à atténuation automatique, mécanisme d’ouverture de porte de garage, buses de lave-glace chauffantes, pompe de lave-glace, relais de déflecteur (Roadster)	5
8	Embrayage Haldex	5
9	Contrôleur Audi magnetic ride	5
10	Unité de commande d’airbag	5
11	Capteur de débit massique d’air, chauffage du bloc moteur	5
		10
12	Unité de commande de porte (verrouillage centralisé conducteur / passager)	10
13	Connecteur de diagnostic	10
14	Capteur de pluie, passerelle de transmission automatique	5
15	Éclairage de plafond (éclairage intérieur)	5
16	Système de climatisation (unité de commande)	10
17	Système de surveillance de la pression des pneus (unité de commande)	5
18	–	–
19	–	–
20	–	–
21	Injecteurs de carburant (moteur essence)	10
22	Déflecteur (Roadster)	30
23	Klaxon	20
24	Transmission (unité de commande)	15

25	Chauffage de la lunette arrière Coupé / lunette arrière chauffante Roadster	30
		20
26	Fenêtre côté conducteur	30
27	Fenêtre côté passager	30
28	–	–
29	Pompe de lave-glace	15
30	Allume-cigare	20
31	Moteur de démarrage	40
32	Module de colonne de direction	5
33	Kit de clignotants	5
34	Système de navigation radio, radio	20
		15
35	Amplificateur audio	30
36	Moteur (unité de commande)	10
37	CAN (passerelle)	5
38	Allume-cigare	20
39	–	–
40	–	–
41	–	–
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–
47	Tuner SDARS, pack téléphone portable, tuner TV	5
48	Interface VDA	5
49	–	–

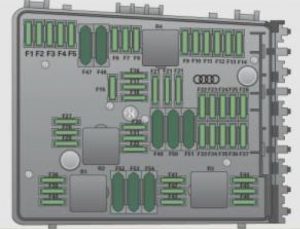

Compartiment moteur

Numéro	Description	Ampérage [A]
Support de fusible (noir)
1	–	–
2	–	–
3	–	–
4	–	–
5	Système d’alarme antivol (capteur), système d’alarme antivol (klaxon)	5
6	Système de lave-phares	30
7	Pompes à carburant électriques (soupape d’alimentation / régulation de volume)	15
		10
8	Essuie-glaces	30
9	Sièges chauffants (conducteur et passager)	25
10	Support lombaire (conducteur et passager)	10
11	–	–

12	Ventilateur de ventilation	40
Support de fusible (marron)
1	Pompe à carburant (6 cylindres)	15
2	Capteurs O2 (6 cylindres)	10
3	Capteur de débit massique d’air (6 cylindres)	5
4	Capteurs O2 (6 cylindres)	10
5	Bobine de relais de volume de bobine de relais de soupape (14 cylindres)	5
6	Soupape de pompe à air secondaire (6 cylindres, capteurs O2 (4 cylindres)	10
7	Faisceau de câbles moteur pré-câblé	10
8	Bobines d’allumage (4 cylindres / bobines d’allumage (6 cylindres))	20
		30
9	Moteur (unité de commande)	25
10	Pompe à eau avec temporisation	10
11	Alimentation (pédale d’embrayage, pédale de frein)	5
12	Filtre à charbon actif / soupape de régulation de pression de suralimentation (4 cylindres)	10

À propos de l’Audi TTS Coupé (2009-2017)

L’Audi TTS Coupé, produite de 2009 à 2017, est un coupé sportif qui allie un design élégant à des technologies puissantes. Ce modèle est réputé pour ses performances dynamiques et sa direction précise, ce qui en fait un choix idéal pour les amateurs de voitures de sport. L’Audi TTS est équipée d’un moteur TFSI de 2,0 litres, offrant une puissance et une accélération impressionnantes. L’intérieur du véhicule est luxueusement aménagé avec un souci du détail et du confort, tout en offrant des technologies et des fonctionnalités modernes pour le conducteur et les passagers.

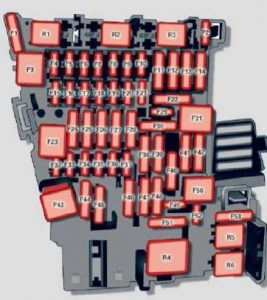

Schéma de la boîte à fusibles de l’Audi TTS Coupé

Cette page présente le schéma de la boîte à fusibles de l’Audi TTS Coupé, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. Sur ce modèle, la boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur, généralement du côté conducteur. Les schémas indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui est crucial pour un entretien correct. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est conçue pour offrir un accès facile et une clarté pour une identification rapide des problèmes.
