Audi S3 8P (2009) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi S3 8P (2009), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

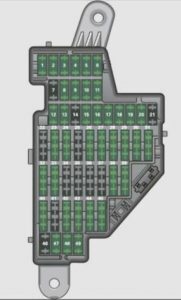

Audi S3 8P (2009) – schéma de répartition des fusibles
Année de fabrication : 2009.
Le fusible de l’allume-cigare (prise de courant) de l’Audi S3 8P (2009) est le fusible 24 dans la répartition des fusibles.
Tableau de bord
| Numéro | Description | Ampérage [A] |
| 1 | Réglage manuel des phares ;
Réglage automatique des phares ; Module de commande AFS ; Éléments du moteur ; Interrupteur des phares ; Connecteur de diagnostic. |
10 |
| 2 | Boîte de vitesses automatique ;
Module de commande de la boîte de vitesses données CAN (passerelle) ; Contrôle électromécanique ; Relais du moteur de la boîte de vitesses automatique avec passerelle de changement de vitesse ; Contrôleur de réservoir de carburant ; Contrôleur de moteur ; Contrôle des freins (ABS) ; Programme de stabilisation électronique (ESP) ; Système de régulation anti-patinage (ASR) ; Interrupteur des feux de freinage. |
10 |
| 3 | Airbag | 5 |
| 4 | Climatisation (capteur de pression,
capteur de qualité de l’air) ; Bouton du programme électronique de stabilisation (ESP) ; Régulation anti-patinage (ASR) ; Capteur de niveau d’huile (WIV) ; Interrupteur de feu de recul ; Chauffage des sièges avant ; Détection d’occupation du siège ; Navigation ; Ouverture de porte de garage ; Rétroviseurs à atténuation automatique ; Buses chauffantes pour essuie-glaces de pare-brise ; Climatisation (module de commande). |
5 |
| 5 | Phares AFS (côté gauche) | 5 |
| 6 | Phares AFS (côté droit) | 5 |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Verrouillage centralisé (portes avant) | 10 |
| 13 | Verrouillage centralisé (portes arrière) | 10 |
| 14 | Programme de stabilisation électronique (ESP) (module de commande) ;
Boîte de vitesses automatique de la passerelle de changement de vitesse. |
10 |
| 15 | Éclairage intérieur ;
Liseuses. |
10 |
| 16 | Connecteur de diagnostic ;
Capteur de pluie ; Climatisation (module de commande) ; Affichage du moniteur de pression des pneus (module de commande). |
10 |
| 17 | Système d’alarme antivol | 5 |
| 18 | Borne 15 | 5 |
| 19 | Quatre roues motrices | 10 |
| 20 | Direction magnétique | 5 |
| 21 | – | – |
| 22 | Ventilateurs de chauffage | 40 |
| 23 | Pare-brise côté conducteur | 30 |
| 24 | Connecteur d’alimentation avant | 20 |
| 25 | Dégivreur de lunette arrière | 30 |
| 26 | Prise électrique dans le coffre | 20 |
| 27 | Module de commande du réservoir de carburant ;
Pompe à carburant. |
15 |
| 28 | Vitres électriques – arrière | 30 |
| 29 | – | – |
| 30 | – | – |
| 31 | Boîte de vitesses automatique
(pompe à vide). |
20 |
| 32 | Dispositifs de pulvérisation des phares | 30 |
| 33 | Toit ouvrant/inclinable | 20 |
| 34 | – | – |
| 35 | – | – |
| 36 | Support lombaire | 10 |
| 37 | Sièges avant chauffants | 20 |
| 38 | Pare-brise côté passager | 30 |
| 39 | Interface de fonctions spéciales | 5 |
| 40 | Moteur de démarrage | 40 |
| 41 | Essuie-glace arrière | 15 |
| 42 | Essuie-glace avant
(pompe de pulvérisation) |
15 |
| 43 | Électronique de confort
(module de commande) |
20 |
| 44 | Module de commande de remorque | 20 |
| 45 | Module de commande de remorque | 15 |
| 46 | – | – |
| 47 | Kit de téléphone portable
(interface VDA) |
5 |
| 48 | – | – |
| 49 | – | – |

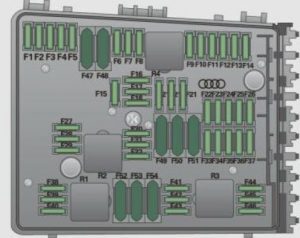

Compartiment moteur
Version (1) avec 30 fusibles à insérer
| Nr | Description | Ampérage [A] |
| F1 | – | – |
| F2 | Électronique du volant | 5 |
| F3 | Tension de la batterie | 5 |
| F4 | Valves ESP ;
Valves du système de freinage antiblocage (ABS). |
20 |
| 30 | ||
| F5 | Module de commande de la boîte de vitesses | 15 |
| F6 | Électronique du volant ;
Instrument de mesure |
5 |
| F7 | Module de commande de la boîte de vitesses | 30 |
| F8 | Système de navigation ;
Système radio. |
15 |
| 25 | ||
| F9 | Système de navigation ;
Radio numérique ; Téléphone portable ; Équipements de télévision. |
5 |
| F10 | Module de commande du moteur ;
Relais principal. |
5 |
| 10 | ||
| F11 | – | – |
| F12 | Module de commande de transmission de données
CAN (passerelle) |
5 |
| F13 | Module de commande du moteur | 15 |
| 25 | ||
| F14 | Bobines d’allumage | 20 |
| F15 | Diagnostic du réservoir, capteur d’oxygène | 10 |
| 15 | ||
| F16 | Unité de commande du système électrique du véhicule (droite) | 30 |
| F17 | Klaxon | 15 |
| F18 | Amplificateur audio | 30 |
| F19 | Système d’essuie-glaces avant | 30 |
| F20 | Pompe de retour d’eau ;
Valve de régulation de volume. |
10 |
| 20 | ||
| F21 | Capteur d’oxygène ;
Pompe à vide. |
15 |
| F22 | Interrupteur de pédale d’embrayage ;
Interrupteur de feux de freinage. |
5 |
| F23 | Relais du moteur ;
Éléments du moteur. |
5 |
| 10 | ||
| 15 | ||
| F24 | Éléments du moteur ;
Pompe de retour d’eau |
10 |
| F25 | Pompe (ESP/ABS) ;
Valve ABS. |
30 |
| 40 | ||
| F26 | Unité de commande du système électrique du véhicule (gauche). | 30 |
| F27 | Pompe à air secondaire | 40 |
| F28 | – | – |
| F29 | Affectation des fusibles dans l’instrument de gauche
(équipement spécial) |
50 |
| F30 | Borne de relais d’alimentation 15 | 50 |
Version (2) avec 54 fusibles à insérer
| Nr | Description | Ampérages [A] |
| F1 | Unité de commande du système électrique du véhicule (droite) | 30 |
| F2 | Valves ESP ;
Valves du système de freinage antiblocage (ABS). |
20 |
| 30 | ||
| F3 | – | – |
| F4 | Tension de la batterie | 5 |
| F5 | Klaxon | 15 |
| F6 | Éléments du moteur ;
Pompe à carburant. |
15 |
| F7 | – | – |
| F8 | – | – |
| F9 | Éléments du moteur | 10 |
| F10 | Contrôle du réservoir de carburant ;
Capteur de débit massique d’air. |
10 |
| F11 | Capteurs d’oxygène avant le catalyseur | 10 |
| F12 | Capteurs d’oxygène, après le catalyseur | 10 |
| F13 | Boîte de vitesses automatique | 15 |
| F14 | – | – |
| F15 | Pompe de retour d’eau | 10 |
| F 16 | Valve de régulation de volume | 20 |
| F17 | Électronique du volant ;
Instrument de mesure. |
5 |
| F18 | Amplificateur audio | 30 |
| F19 | Système de navigation ;
Système radio. |
15 |
| 25 | ||
| F20 | Système de navigation ;
Radio numérique ; Téléphone portable ; Équipements de télévision. |
5 |
| F21 | – | – |
| F22 | – | – |
| F23 | Module de commande du moteur ;
Relais principal. |
10 |
| F24 | Module de commande pour la transmission de données CAN (passerelle) | 5 |
| F25 | – | – |
| F26 | – | – |
| F27 | – | – |
| F28 | Module de commande du moteur | 15 |
| 25 | ||
| F29 | Relais du moteur ;
Composants mécaniques. |
5 |
| F30 | – | – |
| F31 | Système d’essuie-glaces avant | 30 |
| F32 | – | – |
| F33 | – | – |
| F34 | – | – |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | Éléments du moteur | 10 |
| F39 | Interrupteur de pédale d’embrayage ;
Interrupteur de feux de freinage. |
5 |
| F40 | Bobines d’allumage | 20 |
| F41 | – | – |
| F42 | – | – |
| F43 | Bobines d’allumage | 30 |
| F44 | – | – |
| F45 | – | – |
| F46 | – | – |
| F47 | Éclairage côté gauche
(module de commande du système électrique) |
30 |
| F48 | Pompe (ESP/ABS) ;
Valve ABS ; Valves du système de freinage antiblocage (ABS). |
30 |
| 40 | ||
| F49 | – | – |
| F50 | – | – |
| F51 | Pompe à air secondaire | 40 |
| F52 | Borne de relais d’alimentation 15 | 50 |
| F53 | Affectation des fusibles dans le tableau de bord gauche
(équipement spécial). |
50 |
| F54 | – | – |
