Audi S3 (2008-2016) – boîte à fusibles

Audi S3 (2008) – schéma du panneau de fusibles

Année de fabrication : 2008.

Le fusible de l’allume-cigare (prise de courant) de l’Audi S3 (2008) est le fusible 24 du panneau de fusibles du tableau de bord.

Tableau de bord

Numéro	Description	Ampérage [A]
1	Éléments du moteur (I), réglage manuel des phares, réglage automatique des phares, module de commande AFS, éléments du moteur (II), interrupteur des phares (interrupteur d’éclairage / éclairage), prise de diagnostic	10
2	Quatre roues motrices, transmission automatique, module de commande pour la transmission de données CAN (passerelle), contrôle électromécanique, transmission automatique avec passerelle de transmission, relais moteur, module de commande du réservoir de carburant, module de commande du moteur, contrôle des freins (ABS), programme de stabilité électronique (ESP), réglage anti-patinage (ASRl, interrupteur de feux de freinage	10
3	Airbag	5
4	Climatisation (capteur de pression, capteur de qualité de l’air), bouton du programme de stabilité électronique (ESP), réglage anti-patinage (ASRI, capteur de niveau d’huile (WIVl, interrupteur de feu de recul, chauffage des sièges avant), reconnaissance de l’occupation des sièges (activée) USA), navigation, ouverture de porte de garage, rétroviseurs à atténuation automatique, buses chauffantes pour essuie-glaces, climatisation (module de commande	5
5	Phares AFS (côté gauche)	5
6	Phares AFS (côté droit)	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	Verrouillage centralisé (portes avant)	10
13	Verrouillage centralisé (portes arrière), électronique de confort (module de commande)	10
14	Programme de stabilité électronique (ESP) (module de commande), transmission automatique (module de commande, transmission automatique avec passerelle de transmission)	10
15	Éclairage intérieur, liseuses	10
16	Prise de diagnostic, capteur de pluie, climatisation (module de commande)	10
17	Système d’alarme antivol	5
18	Diagnostic de démarrage	5
19	–	–
20	–	–
21	–	–
22	Climatisation (ventilateur)	40
23	Pare-brise côté conducteur	30
24	Allume-cigare	20

25	Dégivrage de la lunette arrière	30
26	Prise électrique dans le coffre	20
27	Module de commande du réservoir de carburant, pompe à carburant	15
28	Vitres électriques, arrière	30
29	–	–
30	Transmission automatique	20
31	Transmission automatique (pompe à vide)	20
32	–	–
33	Toit ouvrant / inclinable	20
34	–	–
35	–	–
36	Support lombaire	10
37	Sièges avant chauffants	20
38	Pare-brise côté passager	30
39	–	–
40	Chauffage (ventilateur)	40
41	Essuie-glace arrière	15
42	Essuie-glace avant (pompe de pulvérisation)	15
43	Électronique de confort (module de commande)	20
44	Module de commande de remorque	20
45	Module de commande de remorque	15
46	–	–
47	Kit de téléphone portable (interface VDA)	5
48	–	–
49	–	–

Compartiment moteur

Version (1) avec 30 fusibles à insérer

Numéro	Description	Ampérage [A]
F1	–	–
F2	Électronique du volant	5
F3	Tension de la batterie	5
F4	Vannes du système anti-blocage (ABS)	30
F5	Module de commande de transmission	15
F6	Module du tableau de bord	5
F7	Module de commande de transmission	30
F8	Système de navigation, système radio	15
		25
F9	Système de navigation, radio numérique, téléphone portable, équipement TV	5
F10	Module de commande du moteur, relais principal	5
		10
F11	–	–
F12	Module de commande pour la transmission de données CAN (passerelle)	5
F13	Module de commande du moteur	15
		25
F14	Bobines d’allumage	20

F15	Diagnostic du réservoir, capteur d’oxygène	10
		15
F 16	Pompe du système anti-blocage (ABS)	30
F17	Klaxon	15
F18	Amplificateur audio	30
F19	Système d’essuie-glace avant	30
F20	Régulateur de volume	20
F21	Capteur d’oxygène	10
F22	Interrupteur de pédale d’embrayage, interrupteur de feux de freinage	5
F23	Relais moteur, éléments moteur	5
		10
		15
F24	Éléments moteur	10
F25	Éclairage côté droit (contrôle du système électrique)	30
F26	Éclairage côté gauche (contrôle du système électrique)	30
F27	Pompe à air secondaire	40
F28	Borne du relais d’alimentation inal 15	40
F29	Affectation des fusibles sur le panneau gauche (équipement spécial)	50
F30	Borne du relais d’alimentation 75	50

Version (2) avec 54 fusibles à insérer

Numéro	Description	Ampérage [A]
F1	Pompe du système anti-blocage (ABS)	30
F2	Pompe du système anti-blocage (ABS)	30
F3	–	–
F4	Tension de la batterie	5
F5	Klaxon	15
F6	Vanne de régulation de volume / pompe à carburant	15
F7	–	–
F8	–	–
F9	Éléments du moteur	10
F10	Contrôle du réservoir de carburant, capteur de débit massique d’air	10
F11	Capteurs d’oxygène avant le catalyseur	10
F12	Capteurs d’oxygène, après le catalyseur	10
F13	Transmission automatique	15
F14	–	–
F15	Pompe de retour d’eau	10
F 16	Électronique du volant	5
F17	Module du tableau de bord	5
F18	Amplificateur audio	30
F19	Système de navigation, système radio	15
		25
F20	Système de navigation, radio numérique, téléphone portable, équipement TV	5
F21	–	–
F22	–	–
F23	Module de commande du moteur, relais principal	10
F24	Module de commande pour la transmission de données CAN (passerelle)	5
F25	–	–
F26	–	–

F27	–	–
F28	Module de commande du moteur	15
F29	Relais moteur, composants mécaniques	5
F30	–	–
F31	Système d’essuie-glace avant	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Éléments du moteur	10
F39	Interrupteur de pédale d’embrayage, interrupteur de feux de freinage	5
F40	Bobines d’allumage
F41	–	–
F42	Relais d’alimentation du moteur	5
F43	Bobines d’allumage	30
F44	–	–
F45	–	–
F46	–	–
F47	Éclairage côté gauche (contrôle du système électrique)	30
F48	Éclairage côté droit (contrôle du système électrique)	30
F49	Borne du relais d’alimentation l 15	40
F50	–	–
F51	Pompe à air secondaire	40
F52	Borne du relais d’alimentation 75	50
F53	Affectation des fusibles dans le panneau gauche (équipement spécial)	50
F54	–	–

Audi S3 (2010) – schéma des fusibles

Année de fabrication : 2010.

Le fusible de l’allume-cigare (prise de courant) de l’Audi S3 (2010) est le fusible 24 de la boîte à fusibles.

Tableau de bord

Numéro	Description	Amp [A]
1	Réglage manuel des phares ; Réglage automatique des phares ; Module de commande AFS ; Éléments du moteur ; Interrupteur des phares (interrupteur d’éclairage) ; Prise de diagnostic.	10
2	Transmission automatique ; Module de commande de transmission de données CAN (passerelle) ; Contrôle électromécanique ; Relais moteur de transmission automatique avec passerelle de changement de vitesse ; Contrôleur de réservoir de carburant ; Contrôleur moteur ; Contrôle des freins (ABS) ; Programme de stabilité électronique (ESP) ; Système anti-patinage (ASR).	10
3	Airbag	5
4	Climatisation (capteur de pression, capteur de qualité de l’air) ; Bouton du programme de stabilité électronique (ESP) ; Système de contrôle anti-patinage (ASR) ; Affichage de la pression des pneus ; Capteur de niveau d’huile ; Interrupteur de recul ; Chauffage des sièges avant ; Aide au stationnement ; Reconnaissance de l’occupation des sièges (dans les véhicules aux États-Unis) ; Ouverture de porte de garage ; Rétroviseurs à atténuation automatique ; Assistant de phares ; Buses chauffantes pour essuie-glaces ; Climatisation (module de commande).	5
5	Phares AFS (côté gauche)	5
6	Phares AFS (côté droit)	5
7	–	–
8	–	–
9	Système de navigation, système radio	15
10	Radio numérique, téléphone portable, équipements TV	7,5
11	Rétroviseurs à atténuation automatique ; Assistant de phares.	10
12	Verrouillage centralisé (portes avant)	10
13	Verrouillage centralisé (portes arrière)	10
14	Programme de stabilité électronique (ESP) (module de commande) ; Transmission automatique de la passerelle de changement de vitesse.	10
15	Éclairage intérieur ; Lampes de lecture.	10
16	Prise de diagnostic ; Capteur de pluie ; Climatisation (module de commande) ; Affichage du moniteur de pression des pneus (module de commande)	10
17	Système d’alarme antivol	5
18	Diagnostic du démarreur	5
19	Quatre roues motrices	10
20	–	–
21	–	–
22	Ventilateurs de soufflerie	40
23	Pare-brise côté conducteur	30
24	Prise de courant avant	20

25	Dégivrage de la lunette arrière	30
26	Prise électrique dans le coffre	20
27	Module de commande du réservoir de carburant ; Pompe à carburant.	15
28	Vitres électriques – arrière	30
29	–	–
30	–	–
31	–	–
32	–	–
33	Toit ouvrant ou inclinable	20
34	–	–
35	–	–
36	Support lombaire	10
37	Sièges avant chauffants	20
38	Pare-brise côté passager	30
39	Interface de fonctions spéciales	5
40	Démarrage	40
41	Essuie-glace arrière	15
42	–	–
43	Module de commande de carrosserie	20
44	–	–
45	–	–
46	–	–
47	Kit de téléphone portable (interface VDA)	5
48	–	–
49	–	–

Compartiment moteur

Version (1) avec 30 fusibles à insérer

Numéro	Description	Amp [A]
F1	Borne 30	40
F2	Éléments du moteur	20
F3	Tension de la batterie	5
F4	Vannes ESP ; Vannes du système anti-blocage (ABS).	20
		30
F5	Module de commande de transmission	15
F6	Électronique de direction	5
F7	–	–
F8	–	–
F9	–	–
F10	Module de commande du moteur ; Relais principal.	5
		10
F11	–	–
F12	Module de commande pour la transmission de données CAN (passerelle)	5
F13	Module de commande du moteur	15
		25
		30
F14	Bobines d’allumage ; Éléments du moteur (moteur diesel).	20

F15	Module de commande de chauffage ; Composant moteur ; Diagnostic du réservoir ; Sonde lambda.	10
		15
F 16	Module de commande de carrosserie (droit)	30
F17	Klaxon	15
F18	Amplificateur audio	30
F19	Système d’essuie-glaces avant	30
F20	Pompe de retour d’eau ; Vanne de régulation de volume.	10
		20
F21	Capteur d’oxygène ; Pompe à vide.	15
F22	Interrupteur de pédale d’embrayage ; Interrupteur de feux de freinage.	5
F23	Éléments du moteur ; Pompe à eau.	5
		10
		15
F24	Éléments du moteur ; Pompe à eau	10
F25	Pompe (ESP / ABS) ; Vanne ABS.	40
F26	Module de commande de carrosserie (gauche)	30
F27	Pompe à air secondaire ; Module de commande de chauffage.	40
F28	–	–
F29	Affectation des fusibles sur le panneau gauche (équipement spécial).	50
F30	Borne du relais d’alimentation 15	50

Version (2) avec 54 fusibles à insérer

Numéro	Description	Amp [A]
F1	Module de commande de carrosserie (droit)	30
F2	Vannes ESP ; Vannes du système anti-blocage (ABS).	20
		30
F3	Borne 30	40
F4	Tension de la batterie	5
F5	Klaxon	15
F6	–	–
F7	–	–
F8	–	–
F9	Éléments du moteur	10
F10	Contrôle du réservoir de carburant ; Capteur de débit massique d’air.	10
F11	Capteurs d’oxygène avant le catalyseur	10
F12	Capteurs d’oxygène après le catalyseur	10
F13	Transmission automatique	15
F14	–	–
F15	Pompe à eau	10
F 16	Vanne de régulation de volume	20
F17	Électronique de direction	5
F18	Amplificateur audio	30
F19	–	–
F20	–	–
F21	–	–
F22	–	–
F23	Module de commande du moteur ; Relais principal.	10
F24	Module de commande pour la transmission de données CAN (passerelle)	5
F25	–	–
F26	–	–

F27	–	–
F28	Module de commande du moteur	15
		25
F29	Éléments du moteur	5
F30	–	–
F31	Système d’essuie-glaces avant	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Éléments du moteur ; Diagnostic du réservoir.	10
F39	Interrupteur de pédale d’embrayage ; Interrupteur de feux de freinage.	5
F40	Bobines d’allumage	20
F41	–	–
F42	–	–
F43	–	–
F44	–	–
F45	–	–
F46	–	–
F47	Module de commande de carrosserie gauche	30
F48	Pompe (ESP / ABS) ; Vanne ABS.	40
F49	–	–
F50	–	–
F51	–	–
F52	Borne du relais d’alimentation 15	50
F53	Affectation des fusibles dans le panneau de commande gauche (équipement spécial).	50
F54	–	–

Audi S3 (2011) – schéma des fusibles

Année de fabrication : 2011.

Le fusible de l’allume-cigare (prise de courant) de l’Audi S3 (2011) est le fusible 24 de la boîte à fusibles du tableau de bord.

Tableau de bord

Numéro	Description	Amp [A]
1	Réglage manuel des phares ; Réglage automatique des phares ; Module de commande AFS ; Éléments du moteur ; Interrupteur des phares ; Prise de diagnostic.	10
2	Transmission automatique ; Module de commande de transmission de données CAN (passerelle) ; Contrôle électromécanique ; Relais moteur de transmission automatique avec passerelle de changement de vitesse ; Contrôleur de réservoir de carburant ; Contrôleur moteur ; Contrôle des freins (ABS) ; Programme de stabilité électronique (ESP) ; Système anti-patinage (ASR).	10
3	Airbag	5
4	Climatisation (capteur de pression, capteur de qualité de l’air) ; Bouton du programme de stabilité électronique (ESP) ; Système de régulation anti-patinage (ASR) ; Affichage de la pression des pneus ; Capteur de niveau d’huile ; Interrupteur de recul ; Chauffage des sièges avant ; Aide au stationnement ; Reconnaissance de l’occupation des sièges (dans les véhicules aux États-Unis) ; Ouverture de porte de garage ; Atténuation automatique des rétroviseurs ; Assistant de phares ; Buses chauffantes pour essuie-glaces ; Climatisation (module de commande).	5
5	Phares AFS (côté gauche)	5
6	Phares AFS (côté droit)	5
7	–	–
8	–	–
9	Système de navigation ; Système radio.	15
10	Radio numérique, téléphone portable, équipements TV	7,5
11	Atténuation automatique des rétroviseurs ; Assistant de phares.	10
12	Verrouillage centralisé (portes avant)	10
13	Verrouillage centralisé (portes arrière)	10
14	Programme de stabilité électronique (ESP) (module de commande) ; Transmission automatique de la passerelle de changement de vitesse.	10
15	Éclairage intérieur ; Liseuses.	10
16	Prise de diagnostic ; Capteur de pluie ; Climatisation (module de commande) ; Affichage du moniteur de pression des pneus (module de commande).	10
17	Système d’alarme antivol	5
18	Diagnostic	5
19	Quatre roues motrices	10
20	–	–
21	–	–
22	Ventilateurs de soufflerie	40
23	Pare-brise côté conducteur	30
24	Prise de courant avant	20

25	Dégivrage de la lunette arrière	30
26	Prise électrique dans le coffre	20
27	Module de commande du réservoir de carburant ; Pompe à carburant.	15
28	Vitres électriques, arrière	30
29	–	–
30	–	–
31	–	–
32	–	–
33	Toit ouvrant ou inclinable	20
34	–	–
35	–	–
36	Support lombaire	10
37	Sièges avant chauffants	20
38	Pare-brise côté passager	30
39	Interface de fonctions spéciales	5
40	Moteur de démarrage	40
41	Essuie-glace arrière	15
42	–	–
43	Module de commande de carrosserie	20
44	–	–
45	–	–
46	–	–
47	Pack téléphone portable (interface VDA)	5
48	–	–
49	–	–

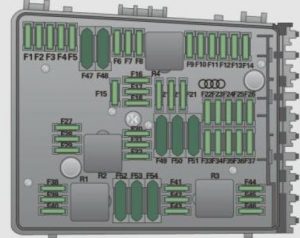

Compartiment moteur

Numéro	Ampérages	Amp [A]
F1	Borne 30	40
F2	Éléments du moteur	20
F3	Tension de la batterie	5
F4	Vannes ESP ; Vannes du système anti-blocage (ABS).	20
		30
F5	Module de commande de transmission	15
F6	Électronique de direction	5
F7	–	–
F8	–	–
F9	–	–
F10	Module de commande du moteur ; Relais principal.	5
		10
F11	–	–
F12	Module de commande pour la transmission de données CAN (passerelle)	5
F13	Module de commande du moteur	15
		25
		30
F14	Bobines d’allumage ; Éléments du moteur (moteur diesel).	20

F15	Module de commande de chauffage ; Composant moteur ; Diagnostic du réservoir ; Sonde lambda.	10
		15
F 16	Module de commande de carrosserie (droit)	30
F17	Klaxon	15
F18	Amplificateur audio	30
F19	Système d’essuie-glace avant	30
F20	Pompe de retour d’eau ; Vanne de régulation de volume.	10
		20
F21	Capteur d’oxygène, pompe à vide	15
F22	Interrupteur de pédale d’embrayage ; Interrupteur de feux de freinage.	5
F23	Éléments du moteur ; Pompe à eau.	5
		10
		15
F24	Éléments du moteur ; Pompe à eau.	10
F25	Pompe (ESP/ABS) ; Vanne ABS	40
F26	Module de commande de carrosserie (gauche)	30
F27	Pompe à air secondaire ; Module de commande de chauffage.	40
F28	–	–
F29	Affectation des fusibles dans le panneau de commande gauche (équipement spécial).	50
F30	Borne du relais d’alimentation 15	50

Version (2) avec 54 fusibles à brancher

Numéro	Description	Amp [A]
F1	Module de commande de carrosserie (droit)	30
F2	Vannes ESP ; Vannes du système anti-blocage (ABS).	20
		30
F3	Borne 30	40
F4	Tension de la batterie	5
F5	Klaxon	15
F6	–	–
F7	–	–
F8	–	–
F9	Éléments du moteur	10
F10	Contrôle du réservoir de carburant ; Capteur de débit massique d’air.	10
F11	Capteurs d’oxygène avant le catalyseur	10
F12	Capteurs d’oxygène après le catalyseur	10
F13	Transmission automatique	15
F14	–	–
F15	Pompe à eau	10
F 16	Vanne de régulation de volume	20
F17	Électronique de direction	5
F18	Amplificateur audio	30
F19	–	–
F20	–	–
F21	–	–
F22	–	–
F23	Module de commande du moteur ; Relais principal.	10
F24	Module de commande pour la transmission de données CAN (passerelle)	5
F25	–	–
F26	–	–

F27	–	–
F28	Module de commande du moteur	15
		25
F29	Éléments du moteur	5
F30	–	–
F31	Système d’essuie-glace avant	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Éléments du moteur ; Diagnostic du réservoir.	10
F39	Interrupteur de pédale d’embrayage ; Interrupteur de feux de freinage.	5
F40	Bobines d’allumage	20
F41	–	–
F42	–	–
F43	–	–
F44	–	–
F45	–	–
F46	–	–
F47	Module de commande de carrosserie gauche	30
F48	Pompe (ESP / ABS) ; Vanne ABS.	40
F49	–	–
F50	–	–
F51	–	–
F52	Borne du relais d’alimentation 15	50
F53	Affectation des fusibles dans le panneau de commande gauche (équipement spécial).	50
F54	–	–

Audi S3 (2012) – schéma de la boîte à fusibles

Année de fabrication : 2012.

Le fusible de l’allume-cigare (prise de courant) de l’Audi S3 (2012) est le fusible 24 de la boîte à fusibles du tableau de bord.

Tableau de bord

Numéro	Description	Amp [A]
1	Réglage manuel du faisceau des phares ; Réglage automatique du faisceau des phares ; Module de commande AFS 1 ; Composants du moteur ; Interrupteur d’éclairage ; Prise de diagnostic.	10
2	Transmission automatique ; Module de commande pour la transmission de données CAN (passerelle) ; Système de commande électromécanique ; Transmission automatique avec passerelle de transmission ; Contrôleur de réservoir de carburant ; Contrôleur moteur ; Contrôle des freins (ABS) ; Programme de stabilité électronique (ESP) ; Réglage anti-patinage (ASR).	10
3	Airbag	5
4	Climatisation (capteur de pression, capteur de qualité de l’air) ; Bouton du programme de stabilité électronique (ESP) ; Système de réglage anti-patinage (ASR) ; Affichage de la pression des pneus ; Capteur de niveau d’huile ; Interrupteur des feux de recul ; Chauffage avant ; Aide au stationnement ; Reconnaissance de l’occupation des sièges (dans les véhicules aux États-Unis) ; Ouverture de porte de garage ; Atténuation automatique des rétroviseurs ; Assistant de phares ; Buses chauffantes pour essuie-glaces avant ; Climatisation (module de commande).	5
5	Phares AFS (côté gauche)	5
6	Phares AFS (côté droit)	5
7	–	–
8	Tableau de bord	5
9	Système de navigation, système radio	15
10	Radio numérique, téléphone portable, équipements TV	7,5
11	Atténuation automatique des rétroviseurs ; Assistant de phares.	10
12	Verrouillage centralisé (portes avant)	10
13	Verrouillage centralisé (portes arrière)	10
14	ESP (module de commande) ; Transmission automatique de la passerelle de transmission.	10
15	Éclairage intérieur	10
16	Prise de diagnostic ; Capteur de pluie ; Climatisation (module de commande) ; Affichage du moniteur de pression des pneus (module de commande).	10
17	Système d’alarme antivol	5
18	Diagnostic du démarreur	5
19	Quatre roues motrices	10
20	Audi magnetic ride	10
21	–	–
22	Ventilateurs de soufflerie	40
23	Pare-brise côté conducteur	30
24	Prise de courant avant	20

25	Dégivrage de la lunette arrière	30
26	Prise électrique dans le coffre	20
27	Module de commande du réservoir de carburant ; Pompe à carburant.	15
28	Vitres électriques – arrière	30
29	–	–
30	–	–
31	–	–
32	–	–
33	Toit ouvrant ou inclinable	20
34	–	–
35	–	–
36	Support lombaire	10
37	Sièges avant chauffants	20
38	Pare-brise côté passager	30
39	Interface de fonctions spéciales	5
40	Démarrage	40
41	Essuie-glace arrière	15
42	–	–
43	Module de commande de carrosserie	20
44	–	–
45	–	–
46	–	–
47	Kit de téléphone portable (interface VDA)	5
48	–	–
49	–	–

Compartiment moteur

Numéro	Description	Amp [A]
F1	–	–
F2	Composants du moteur	20
F3	Tension de la batterie	5
F4	Vannes ESP ; Vannes du système anti-blocage (ABS).	20
		30
F5	Module de commande de transmission	15
F6	Électronique de direction	5
F7	–	–
F8	–	–
F9	–	–
F10	Module de commande du moteur ; Relais principal.	5
		10
F11	–	–
F12	Module de commande pour la transmission de données CAN (passerelle)	5
F13	Module de commande du moteur (moteur diesel / moteur essence)	15
		20
		25
		30
F14	Bobines d’allumage, composants du moteur (moteur diesel)	20
F15	Module de commande de chauffage / composant moteur ; Diagnostic du réservoir ; Sonde lambda	10

15
F 16	Module de commande de carrosserie (droit)	30
F17	Klaxon	15
F18	Amplificateur audio	30
F19	Système d’essuie-glace avant	30
F20	Pompe de retour d’eau ; Vanne de régulation de volume	10
		15
		20
F21	Capteur d’oxygène (diesel et moteur essence) ; Pompe à vide.	10
		15
		20
F22	Interrupteur de pédale d’embrayage ; Interrupteur de feux de freinage.	5
F23	Relais moteur ; Pompe à eau ; Composants du moteur ; Vanne de régulation de volume.	5
		10
		15
F24	Composants du moteur ; Pompe à eau.	10
F25	Pompe (ESP / ABS) ; Vanne ABS.	40
F26	Module de commande de carrosserie (gauche)	30
F27	Pompe à air secondaire ; Module de commande de chauffage.	40
F28	–	–
F29	Affectation des fusibles sur le tableau de bord gauche (équipement spécial).	50
F30	Borne du relais d’alimentation 15	50

Audi S3 (2015) – schéma de la boîte à fusibles

Année de fabrication : 2015.

Le fusible de l’allume-cigare (prise de courant) de l’Audi S3 (2015) est le fusible (?) de la boîte à fusibles du tableau de bord.

Tableau de bord

Numéro	Description	Amp [A]
F1	Éléments du moteur	30
F2	Réglage du siège	10
F3	Protection de la pompe hydraulique (cabriolet)	40
F4	Contrôle MM, composants MMI	7,5
F5	Passage	5
F6	Alarme antivol	5
F7	Contrôle de la climatisation et du chauffage ; Levier de vitesses (transmission automatique) ; Chauffage stationnaire ; Relais de la résistance de chauffage de la lunette arrière.	10
F8	Diagnostic ; Interrupteur électrique du frein de stationnement ; Interrupteur d’éclairage ; Capteur de pluie et de lumière ; Éclairage intérieur.	10
F9	Module d’interrupteur de colonne de direction	1
F10	Affichage	5
F11	Tendeurs de ceinture de sécurité côté conducteur	25
F12	Zone MMI	15
		20
F13	Module de commande des volets adaptatifs	20
F14	Ventilateur du système de climatisation	30
F15	Verrouillage électronique de la colonne de direction	10
F 16	Zone MMI	7,5
F17	Ensemble d’instruments	5
F18	Caméra arrière	7,5
F19	Module de commande de clé ; Système de réservoir.	7,5
F20	Système de réservoir	7,5
F21	–	–
F22	–	–
F23	Éclairage extérieur ; Buses chauffantes pour le lave-glace.	40
F24	Toit panoramique ; Module de commande d’alimentation supérieure ; Verrouillage supérieur (cabriolet).	20
		30
F25	Porte latérale conducteur (par exemple, vitres électriques)	30

F26	Chauffage de siège	30
F27	Amplificateur audio	30
F28	Module de commande d’alimentation ; Électronique (Cabriolet).	5
F29	Éclairage intérieur	7,5
F30	–	–
F31	Éclairage extérieur	40
F32	Systèmes d’aide à la conduite	7,5
F33	Airbag	5
F34	Éclairage des boutons ; Relais de la cabine supérieure dans le relais de chauffage (Cabriolet) et le relais de prise ; Son intérieur ; Interrupteur de feu de recul ; Capteur de température ; Capteur de niveau d’huile.	7,5
F35	Diagnostic ; Système de régulation du flux lumineux ; Capteur de qualité de l’air ; Rétroviseur à atténuation automatique.	10
F36	Clignotant droit et projecteur LED droit	15
F37	Clignotant gauche et projecteur LED avant gauche	15
F38	–	–
F39	Porte latérale passager avant (par exemple, vitres électriques)	30
F40	Prise	20
F41	Tendeurs de ceinture de sécurité côté passager avant	25
F42	Verrouillage centralisé ; Lave-glace avant.	40
F43	Phares principaux ; Éclairage.	30
F44	Quatre roues motrices	15
F45	–	–
F46	–	–
F47	–	–
F48	–	–
F49	Démarrage ; Capteur d’embrayage ; Relais des phares principaux.	5
F50	–	–
F51	–	–
F52	–	–
F53	Dégivrage de la lunette arrière	30

Compartiment moteur

Numéro	Description	Amp [A]
F1	Module de commande ESC	40
F2	Module de commande ESC	40
F3	Module de commande du moteur (essence / diesel)	15
		30
F4	Refroidissement du moteur ; Éléments du moteur ; Relais de la bobine auxiliaire du chauffage (1 + 2) ; Relais de la pompe à air secondaire.	5
		10
F5	Éléments du moteur ; Système de réservoir.	7,5
		10
		15
F6	Capteur de feu stop	5
F7	Éléments du moteur ; Pompes à eau.	7,5
		10
		15
F8	Capteur d’oxygène	10
		15
F9	Éléments du moteur ; Vannes d’échappement ; Module de commande des bougies ; Vanne SULEV.	5
		10
		20
F10	Injecteurs de carburant ; Module de commande de carburant.	15
		20
F11	Élément chauffant auxiliaire du chauffage 2	40

F12	Élément chauffant auxiliaire du chauffage 3	40
F13	Module de commande de transmission automatique	15
		30
F14	–	–
F15	Klaxon	15
F 16	Bobine d’allumage	5
		20
F17	Module de commande ESC ; Module de commande du moteur.	7,5
F18	Borne 30 (tension de référence)	5
F19	Brosses	30
F20	Klaxon	10
F21	–	–
F22	Diagnostic de la borne SO	5
F23	Démarrage	30
F24	Élément chauffant auxiliaire du chauffage 1	40
F25	–	–
F26	–	–
F27	–	–
F28	–	–
F29	–	–
F30	–	–
F31	Pompe à vide	15
F32	Phares LED	5

Audi S3 (2016) – schéma de la boîte à fusibles

Année de fabrication : 2016.

Le fusible de l’allume-cigare (prise de courant) de l’Audi S3 (2016) est le fusible (?) de la boîte à fusibles du tableau de bord.

Tableau de bord

Numéro	Description
F1	Éléments du moteur
F2	Réglage du siège
F3	Protection de la pompe hydraulique (cabriolet)
F4	Contrôle MM, composants MMI
F5	Passage
F6	Levier de vitesses (transmission automatique)
F7	Contrôle de la climatisation et du chauffage ; Levier de vitesses (transmission automatique) ; Chauffage stationnaire ; Relais de chauffage de la lunette arrière.
F8	Diagnostic ; Interrupteur électromécanique du frein de stationnement ; Interrupteur d’éclairage ; Capteur de pluie et de lumière ; Boîte à fusibles d’éclairage intérieur (hybride rechargeable *) ; Système d’alarme.
F9	Module d’interrupteur de colonne de direction
F10	Affichage
F11	Tendeurs de ceinture de sécurité côté conducteur
F12	Zone MMI
F13	Module de commande d’accélérateur adaptatif ; Prise de service (hybride rechargeable ”).
F14	Ventilateur du système de climatisation
F15	Verrouillage électronique de la colonne de direction
F 16	Zone MMI
F17	Tableau de bord
F18	Caméra arrière
F19	Module de commande de clé de démarrage ; Système de réservoir.
F20	Système de réservoir
F21	–
F22	–
F23	Éclairage extérieur ; Buses chauffantes pour le liquide de lave-glace.
F24	Toit panoramique ; Module de commande d’alimentation supérieure ; Verrouillage supérieur (cabriolet).
F25	Porte côté conducteur (par exemple, vitres électriques)
F26	Chauffage de siège

F27	Amplificateur audio
F28	Module de commande d’alimentation ; Électronique (Cabriolet).
F29	Éclairage intérieur
F30	–
F31	Éclairage extérieur
F32	Systèmes d’aide à la conduite
F33	Airbag
F34	Éclairage des boutons ; Relais de chauffage supérieur de la cabine (Cabriolet) et relais de prise ; Son intérieur ; Interrupteur de feu de recul ; Capteur de température.
F35	Éclairage fonctionnel ; Diagnostic ; Système de régulation du flux des phares ; Capteur de qualité de l’air ; Rétroviseur à atténuation automatique.
F36	Feu de position droit et projecteur LED droit
F37	Feu de position gauche et projecteur LED gauche
F38	Batterie haute tension (hybride rechargeable *)
F39	Porte latérale passager avant (par exemple, vitres électriques)
F40	Prise
F41	Tendeurs de ceinture de sécurité côté passager avant
F42	Verrouillage centralisé ; Lave-glace avant.
F43	Projecteurs ; Éclairage
F44	Quatre roues motrices
F45	–
F46	–
F47	Essuie-glace arrière
F48	Amplificateur de bruit externe (hybride rechargeable *)
F49	Démarrage ; Capteur d’embrayage ; Relais de projecteur ; Batterie haute tension (hybride rechargeable *).
F50	–
F51	–
F52	–
F53	Dégivrage de la lunette arrière

Moteur

Numéro	Description
F1	Module de commande ESC
F2	Module de commande ESC
F3	Module de commande du moteur (essence / diesel)
F4	Refroidissement du moteur ; Éléments du moteur ; Relais de la bobine auxiliaire du chauffage (1 + 2) ; Relais de la pompe d’injection d’air secondaire.
F5	Éléments du moteur ; Système de réservoir.
F6	Capteur de feu stop
F7	Éléments du moteur ; Pompes à eau.
F8	Capteur d’oxygène
F9	Éléments du moteur ; Vannes d’échappement ; Module de commande des bougies ; Vanne SULEV.
F10	Injecteurs de carburant ; Module de commande de carburant.
F11	Élément chauffant auxiliaire du chauffage 2
F12	Élément chauffant auxiliaire du chauffage 3
F13	Module de commande de transmission automatique
F14	–
F15	Klaxon
F 16	Bobine d’allumage ; Électronique de puissance (hybride rechargeable *).
F17	Module de commande ESC ; Module de commande du moteur.

F18	Borne 30 (tension de référence)
F19	Brosses
F20	Klaxon
F21	–
F22	Diagnostic de la borne SO
F23	Démarrage
F24	Élément chauffant auxiliaire du chauffage 1 ; Amplificateur de force de freinage (hybride rechargeable *).
F25	–
F26	–
F27	–
F28	–
F29	–
F30	–
F31	Pompe à vide ; Pompe à eau (hybride rechargeable *).
F32	Phares LED
F33	Mémoire d’assistance au freinage (hybride rechargeable *)
F34	Mémoire d’assistance au freinage (hybride rechargeable *)
F34	Relais (hybride rechargeable *)

À propos de l’Audi S3 (2008-2016)

L’Audi S3 des années 2008 à 2016 est un modèle sportif qui appartient à la catégorie des voitures compactes. Ce modèle est connu pour son design dynamique et ses moteurs puissants. L’Audi S3 est équipée de la transmission intégrale Quattro, ce qui assure une excellente traction et stabilité sur la route. Sous le capot se trouve un moteur TFSI de 2,0 litres, qui offre une puissance allant jusqu’à 300 chevaux, permettant une accélération rapide et une expérience de conduite sportive. L’intérieur du véhicule est conçu avec un accent sur la qualité et le confort, intégrant des technologies modernes et des matériaux de première qualité.

Schéma de la boîte à fusibles de l’Audi S3

Cette page présente le schéma de la boîte à fusibles de l’Audi S3, indispensable pour l’entretien et la réparation corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les diagrammes montrent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques. Le schéma de la boîte à fusibles aide à identifier le bon fusible pour un circuit électrique spécifique et garantit que tous les composants du véhicule sont correctement protégés.
