Audi A8 D5 (2018-2021) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi A8 D5 (2018–2021), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Audi A8 D5 (2018-2020) – schéma panelu poistiek
Rok výroby: 2018, 2019, 2020.
Emplacement du panneau de fusibles
Habitacle
À l’intérieur de l’habitacle, il y a deux blocs de fusibles :

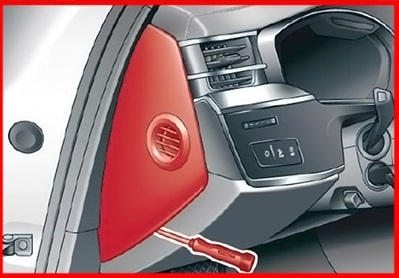

Le premier est situé sur le côté gauche du tableau de bord.

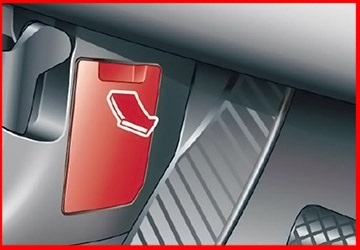

Le second est situé derrière le couvercle dans le plancher à gauche.

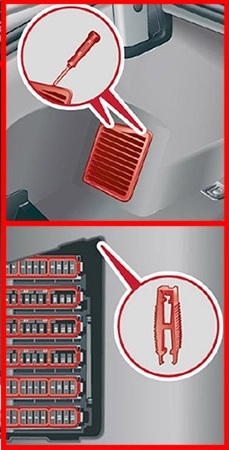

Compartiment à bagages
Il est situé sur le côté gauche du compartiment à bagages, derrière le panneau décoratif latéral.
Schémas du panneau de fusibles

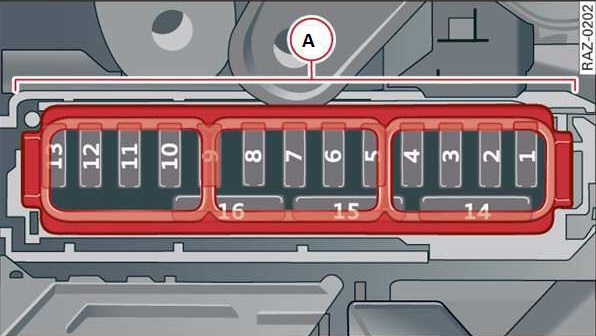

Panneau de fusibles du tableau de bord
Affectation des fusibles sur le côté gauche du tableau de bord (2018-2020)
| Numéro | Description |
|---|---|
| A1 | 2018-2019 :
Système de gestion de la climatisation ; 2020 : Système de climatisation ; Capteur d’air intérieur. |
| A2 | Téléphone ;
Antenne de toit. |
| A3 | 2018-2019 :
Système de climatisation ; Système de parfumage ; Ioniseur ; 2020 : Système de gestion de la climatisation ; Système de parfumage ; Capteur de particules. |
| A4 | Affichage tête haute |
| A5 | 2018-2019 :
Interface musicale Audi ; 2020 : Interface musicale Audi ; Ports USB. |
| A7 | Verrou de colonne de direction |
| A8 | Écran MMI avant |
| A9 | Tableau de bord |
| A10 | Contrôle du volume |
| A11 | Interrupteur d’éclairage ;
Panneaux de commande. |
| A12 | Électronique de la colonne de direction |
| A14 | Module de commande du système d’infodivertissement MMI |
| A15 | Réglage de la colonne de direction |
| A16 | Chauffage du volant |

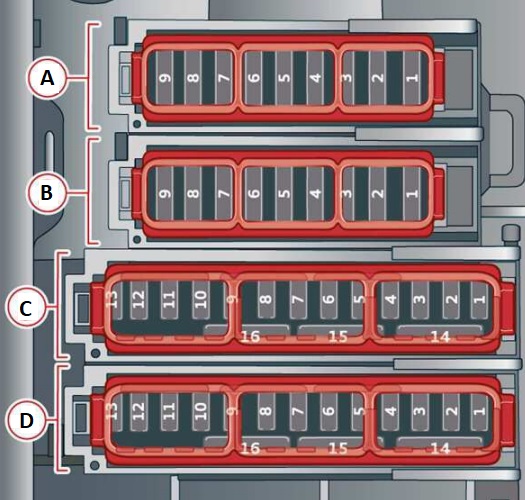

Boîte à fusibles du plancher
Affectation des fusibles dans le plancher (2018-2020)
| Numéro | Description |
|---|---|
| Numéro | Description |
| Boîte à fusibles A (marron) | |
| A1 | Bobines d’allumage du moteur |
| A2 | Démarrage du moteur (embrayage du moteur électrique) |
| A3 | Module de commande des essuie-glaces du pare-brise |
| A4 | Électronique du phare gauche |
| A5 | Ventilateur du système de climatisation |
| A6 | Tableau de bord |
| A7 | Essuie-glaces |
| A9 | Toit ouvrant panoramique |
| Boîte à fusibles B (noir) | |
| B1 | Fixation du moteur |
| B2 | Module de commande de la porte arrière gauche |
| B3 | Lave-glace ;
Lave-phares. |
| B4 | Électronique du phare droit |
| B5 | Chauffage des sièges avant |
| B6 | Module de commande de la porte arrière droite |
| B7 | Porte |
| B8 | Module de commande de la porte avant gauche |
| B9 | 2018-2019 :
Non utilisé ; 2020 : Chauffage stationnaire |
| Boîte à fusibles C (rouge) | |
| C1 | Système d’alarme antivol |
| C2 | Module de commande du moteur |
| C5 | Klaxon |
| C6 | Frein de stationnement |
| Numéro | Description |
|---|---|
| C7 | Module de commande de la passerelle (diagnostic) |
| C8 | Éclairage de plafond intérieur |
| C9 | Module de commande des systèmes d’aide à la conduite |
| C10 | Module de commande d’airbag |
| C11 | 2018-2019 :
Contrôle électronique de stabilité (ESC) ; 2020 : Contrôle électronique de stabilité (ESC) ; Système de freinage antiblocage (ABS). |
| C12 | 2018-2019 :
Connecteur de diagnostic ; Capteur de lumière et de pluie ; 2020 : Unité de climatisation arrière ; Connecteur de diagnostic ; Capteur de lumière et de pluie. |
| C13 | Système de climatisation |
| C14 | Module de commande de la porte avant droite |
| C15 | Système de climatisation ;
Électronique de carrosserie. |
| C16 | 2018-2019 :
Non utilisé ; 2020 : Système de freinage |
| Panneau de fusibles D (noir) | |
| D2 | Éléments du moteur |
| D3 | Éléments du moteur |
| D4 | Éléments du moteur |
| D5 | Capteur de feu stop |
| D6 | Éléments du moteur |
| D7 | Éléments du moteur |
| D8 | Éléments du moteur |
| D9 | Éléments du moteur |
| D10 | Capteur de pression d’huile ;
Capteur de température d’huile. |
| D11 | Démarrage du moteur |
| D12 | Éléments du moteur |
| D13 | Ventilateur de radiateur |
| D14 | Module de commande du moteur |
| D15 | Capteurs du moteur |
| D16 | Pompe à carburant |

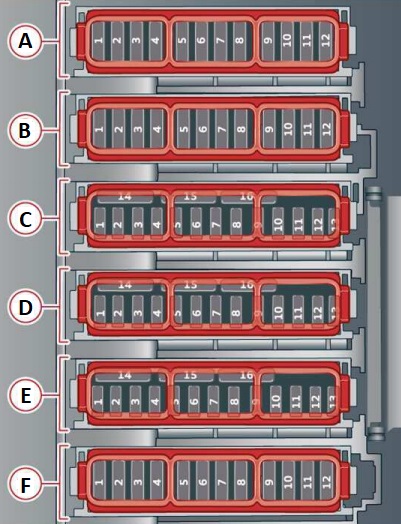

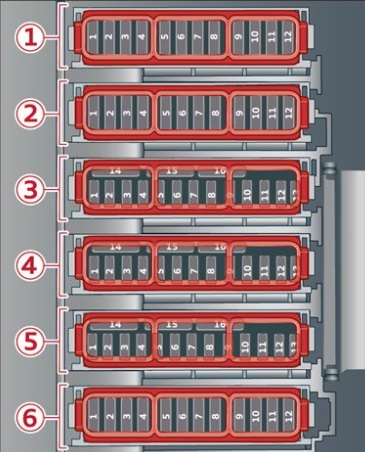

Schéma des fusibles du compartiment à bagages
Affectation des fusibles dans le compartiment à bagages (2018-2020)
| Numéro | Description |
|---|---|
| Numéro | Description |
| Boîte à fusibles A (noir) | |
| A1 | 2018-2019 :
Non utilisé ; 2020 : Gestion thermique |
| A5 | Suspension pneumatique |
| A6 | Transmission automatique |
| A7 | Réglage du siège arrière droit |
| A8 | Chauffage des sièges arrière |
| A9 | Verrouillage centralisé ;
Feux arrière. |
| A10 | Prétensionneur de ceinture de sécurité avant côté conducteur |
| A11 | 2018-2019 :
Verrouillage centralisé ; Rideau arrière ; 2020 : Verrouillage centralisé ; Rideau arrière ; Trappe à carburant. |
| A12 | Couvercle de coffre |
| Boîte à fusibles B (rouge) | |
| B1 | Ventilateur du système de climatisation pour les passagers arrière |
| B3 | 2018-2019 :
Non utilisé ; 2020 : Nettoyage des gaz d’échappement ; Actionneur sonore. |
| B4 | Panneau de commande du système de climatisation pour les passagers arrière |
| B5 | Feu d’attelage droit |
| B6 | Moteur de positionnement de l’attelage |
| B7 | Attelage |
| B8 | Ampoule d’attelage gauche |
| B9 | Prise d’attelage |
| B10 | Différentiel sport |
| B11 | 2018-2019 :
Non utilisé ; 2020 : Nettoyage des gaz d’échappement. |
| Boîte à fusibles C (marron) | |
| C1 | Module de commande des systèmes d’aide à la conduite |
| C2 | Audi phone box |
| C3 | Réglage des sièges arrière |
| C4 | Assistant latéral |
| C5 | Système de divertissement pour les passagers arrière (tablette Audi) |
| C6 | Système de surveillance de la pression des pneus |
| C7 | Système d’appel d’urgence |
| C8 | 2018-2019 :
Surveillance des réservoirs de carburant ; 2020 : Récepteur radio pour chauffage stationnaire ; Surveillance du réservoir de carburant. |
| C9 | Levier de vitesse de la transmission automatique |
| C10 | 2018-2019 :
Tuner TV ; 2020 : Tuner TV ; Module de commande d’échange de données. |
| C11 | Ouverture/démarrage du véhicule (NFC) |
| C12 | Ouverture de porte de garage |
| C13 | Caméra de recul ;
Caméras périphériques. |
| C14 | Verrouillage centralisé ;
Feux arrière. |
| C15 | Réglage du siège arrière gauche |
| Numéro | Description |
|---|---|
| C16 | Prétensionneur de ceinture de sécurité avant côté passager |
| Panneau de fusibles D (noir) | |
| D1 | 2018-2019 :
Ventilation des sièges ; Chauffage des sièges ; Rétroviseur ; Système de climatisation ; Commande du système de climatisation arrière ; 2020 : Ventilation des sièges ; Chauffage des sièges arrière ; Rétroviseur ; Réfrigérateur ; Connecteur de diagnostic. |
| D2 | Module de commande de la passerelle (communication) |
| D3 | Actionneur sonore |
| D4 | Vanne de chauffage de la transmission |
| D5 | 2018-2019 :
Démarrage du moteur ; 2020 : Démarrage du moteur ; Moteur électrique. |
| D7 | 2018-2019 :
Non utilisé ; 2020 : Pédale d’accélérateur active. |
| D8 | 2018-2019 :
Assistant de vision nocturne ; 2020 : Assistant de vision nocturne ; Suspension active. |
| D9 | Assistant de régulateur de vitesse adaptatif |
| D11 | Assistant de carrefour ;
Systèmes d’aide à la conduite. |
| D12 | 2018-2019 :
Non utilisé ; 2020 : Son externe. |
| D14 | Phare droit |
| D15 | Phare gauche |
| Panneau de fusibles E (rouge) | |
| E1 | 2018-2019 :
Non utilisé ; 2020 : Suspension active. |
| E2 | 2018-2019 :
Non utilisé ; 2020 : Interrupteur de service. |
| E3 | Réfrigérateur |
| E 4 | 2018-2019 :
Non utilisé ; 2020 : Moteur électrique. |
| E5 | Système de freinage |
| E6 | 2018-2019 :
Non utilisé ; 2020 : Pompe à eau haute tension. |
| E7 | 2018-2019 :
Non utilisé ; 2020 : Climatisation interne. |
| E8 | 2018-2019 :
Non utilisé ; 2020 : Compresseur de climatisation. |
| E9 | Module de commande de la batterie auxiliaire |
| E10 | 2018-2019 :
Non utilisé ; 2020 : Batterie haute tension. |
| E11 | 2018-2019 :
Non utilisé ; 2020 : Batterie haute tension. |
| E14 | 2018-2019 :
Non utilisé ; 2020 : Gestion thermique. |
| E15 | 2018-2019 :
Non utilisé ; 2020 : Gestion thermique. |
| Panneau de fusibles F (blanc) | |
| F1 | Chauffage de l’accoudoir central arrière |
| F2 | Toit ouvrant arrière |
| F3 | Lecteur CD/DVD |
| F5 | Prise AC |
| F6 | Prétensionneur de ceinture de sécurité arrière côté passager |
| F7 | Chauffage de l’accoudoir central avant |
| F8 | Chauffage des repose-pieds arrière |
| F11 | Télécommande du siège arrière |
| F12 | Prétensionneur de ceinture de sécurité arrière côté conducteur |
Audi A8 D5 – schéma poistky
Rok výroby: 2021.
Le fusible de l’allume-cigare (prise de courant) de l’Audi A8 D5 est le fusible B7 dans la boîte à fusibles du plancher.
Emplacement de la boîte à fusibles

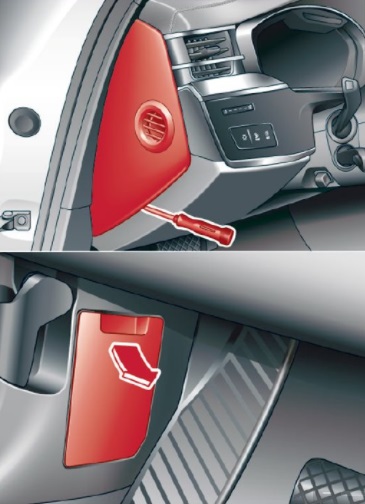

Habitacle
Il existe deux blocs de fusibles :
Le premier est situé sur le côté gauche du tableau de bord. Et le second est situé derrière le couvercle dans la zone du plancher gauche.

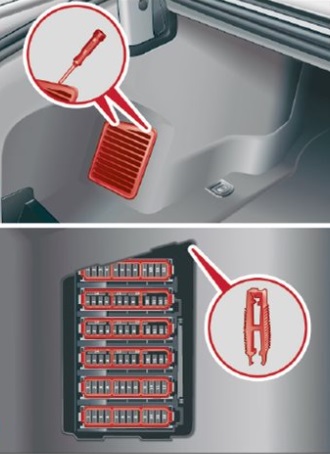

Compartiment à bagages
Il est situé sur le côté gauche du compartiment à bagages, derrière le panneau décoratif latéral.
Schéma des fusibles

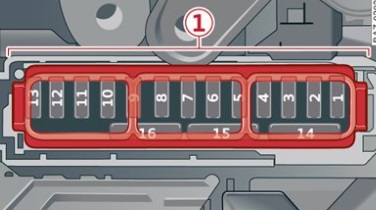

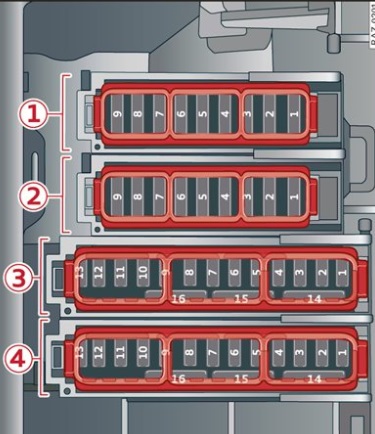

Panneau de fusibles dans la zone des pieds
Affectation des fusibles dans la zone des pieds
| Numéro | Description |
|---|---|
| Numéro | Description |
| Boîte à fusibles 1 (marron) | |
| A1 | Bobines d’allumage du moteur |
| A2 | Démarrage du moteur ;
Embrayage du moteur électrique. |
| A3 | Module de commande des essuie-glaces |
| A4 | Électronique du phare gauche |
| A5 | Ventilateur de climatisation |
| A6 | Tableau de bord |
| A7 | Essuie-glaces |
| A9 | Toit ouvrant panoramique |
| Boîte à fusibles 2 (noir) | |
| B1 | Fixation du moteur |
| B2 | Module de commande de la porte arrière gauche |
| B3 | Lave-glace ;
Lave-phares. |
| B4 | Électronique du phare droit |
| B5 | Chauffage des sièges avant |
| B6 | Module de commande de la porte arrière droite |
| B7 | Prise 12V |
| B8 | Module de commande de la porte avant gauche |
| B9 | Chauffage stationnaire |
| Boîte à fusibles 3 (rouge) | |
| C1 | Système d’alarme antivol |
| C2 | Module de commande du moteur |
| C5 | Klaxon |
| C6 | Frein de stationnement |
| Numéro | Description |
|---|---|
| C7 | Module de commande du bus CAN (diagnostic) |
| C8 | Module de commande de pavillon |
| C9 | Module de commande des systèmes d’aide à la conduite |
| C10 | Module de commande d’airbag |
| C11 | Contrôle électronique de stabilité (ESC) ;
Système de freinage antiblocage (ABS). |
| C12 | Unité de commande de climatisation arrière ;
Connecteur de diagnostic ; Capteur de lumière et de pluie. |
| C13 | Système de gestion de la climatisation, du chauffage et de la ventilation ;
Module de commande du système électrique du véhicule. |
| C14 | Module de commande de la porte avant droite |
| C15 | Ventilateur de climatisation ;
Module de commande du système électrique du véhicule. |
| C16 | Réservoir de pression du système de freinage |
| Panneau de fusibles 4 (noir) | |
| D2 | Éléments du moteur ;
Pompe à eau ; Capteur d’oxygène chauffé. |
| D3 | Vannes d’échappement ;
Injecteurs de carburant ; Admission d’air ; Chauffage du moteur. |
| D4 | Capteur NOx ;
Capteur de particules ; Capteur de biodiesel ; Vannes d’échappement. |
| D5 | Capteur de feu stop |
| D6 | Vannes du moteur ;
Réglage de l’arbre à cames. |
| D7 | Capteur d’oxygène chauffé ;
Capteur de masse d’air. |
| D8 | Pompe à eau ;
Pompe haute pression ; Capteur de masse d’air ; Réglage de la pression de carburant. |
| D9 | Moteur de démarreur-alternateur 48V ;
Pompe à eau 48V ; Éléments du moteur. |
| D10 | Capteur de pression d’huile ;
Capteur de température d’huile. |
| D11 | Moteur de démarreur-alternateur 48V ;
Pompe à eau 48V ; Moteur de démarreur-alternateur 12V. |
| D12 | Vannes du moteur ;
Fixation du moteur. |
| D13 | Refroidissement du moteur |
| D14 | Module de commande du moteur ;
Injecteurs de carburant. |
| D15 | Capteur d’oxygène chauffé ;
Refroidissement de l’air comprimé ; Bobines d’allumage. |
| D16 | Pompe à carburant |
Boîte à fusibles de l’habitacle
Affectation des fusibles sur le côté gauche du tableau de bord
| Numéro | Description |
|---|---|
| A1 | Système de climatisation, de chauffage et de ventilation ;
Capteur d’air intérieur. |
| A2 | Audi Phonebox ;
Antenne externe. |
| A3 | Système de gestion de la climatisation, du chauffage et de la ventilation ;
Système de parfumage ; Capteur de particules. |
| A4 | Affichage tête haute |
| A5 | Interface musicale Audi ;
Ports USB. |
| A7 | Verrou de colonne de direction |
| A8 | Écran inférieur et supérieur |
| A9 | Tableau de bord |
| A10 | Régulation du volume |
| A11 | Interrupteur d’éclairage ;
Panneaux de commande. |
| A12 | Électronique de la colonne de direction |
| A14 | Module de commande du système d’infodivertissement MMI |
| A15 | Régulation de la colonne de direction |
| A16 | Chauffage du volant |
Schéma des fusibles dans le compartiment à bagages
Affectation des fusibles dans le compartiment à bagages
| Numéro | Description |
|---|---|
| Numéro | Description |
| Panneau de fusibles 1 (noir) | |
| A1 | Gestion thermique |
| A5 | Suspension pneumatique |
| A6 | Transmission automatique |
| A7 | Réglage du siège arrière droit |
| A8 | Chauffage des sièges arrière |
| A9 | Feux arrière. |
| A10 | Prétensionneur de ceinture de sécurité avant côté conducteur |
| A11 | Couvercle de coffre ;
Module de commande du système de confort Rideau arrière ; Trappe à carburant. |
| A12 | Module de commande du couvercle de coffre |
| Panneau de fusibles 2 (rouge) | |
| B1 | Ventilateur du système de climatisation arrière |
| B2 | Antenne externe |
| B3 | Nettoyage des gaz d’échappement ;
Actionneur sonore. |
| B4 | Panneau de commande du système de climatisation arrière |
| B5 | Feu d’attelage droit |
| B6 | Moteur de positionnement de l’attelage |
| B7 | Attelage |
| B8 | Feu d’attelage gauche |
| B9 | Prise d’attelage ;
Batterie haute tension. |
| B10 | Différentiel sport |
| B11 | Nettoyage des gaz d’échappement. |
| Panneau de fusibles 3 (marron) | |
| C1 | Module de commande des systèmes d’aide à la conduite |
| C2 | Audi Phonebox arrière |
| C3 | Réglage des sièges arrière |
| C4 | Assistant latéral |
| C5 | Système de divertissement arrière (tablette Audi) |
| C6 | Système de surveillance de la pression des pneus |
| C7 | Système de connexion d’urgence |
| C8 | Récepteur radio pour chauffage stationnaire ;
Surveillance du réservoir de carburant. |
| C9 | Levier de vitesse de la transmission automatique |
| C10 | Tuner TV ;
Module de commande d’échange de données. |
| C11 | Ouverture et démarrage du véhicule (NFC) |
| C12 | Ouverture de porte de garage (Homelink) |
| C13 | Caméra de recul ;
Caméras périphériques. |
| C14 | Ouverture et démarrage du véhicule (NFC) ;
Feux arrière. |
| C15 | Réglage du siège arrière gauche |
| Numéro | Description |
|---|---|
| C16 | Prétensionneur de ceinture de sécurité avant côté passager |
| Boîte à fusibles 4 (noir) | |
| D1 | Ventilation des sièges ;
Chauffage des sièges arrière ; Rétroviseur ; Réfrigérateur ; Connecteur de diagnostic. |
| D2 | Module de commande du bus CAN (communication) |
| D3 | Actionneur acoustique |
| D4 | Vanne de chauffage pour la transmission |
| D5 | Démarrage du moteur ;
Moteur électrique. |
| D7 | Pédale d’accélérateur active. |
| D8 | Assistant de vision nocturne ;
Suspension active. |
| D9 | Assistant de direction adaptatif |
| D11 | Assistant de carrefour ;
Systèmes d’aide à la conduite ; Système radar ; Système de caméras. |
| D12 | Générateur de sons extérieurs |
| D13 | Ports USB |
| D14 | Phare droit |
| D15 | Phare gauche |
| Boîte à fusibles 5 (rouge) | |
| E1 | Suspension active. |
| E2 | Interrupteur de service. |
| E3 | Réfrigérateur |
| E4 | Système de propulsion électrique |
| E5 | Système de freinage |
| E6 | Pompe à eau haute tension. |
| E7 | Contrôle supplémentaire de la climatisation, du chauffage et de la ventilation |
| E8 | Compresseur de climatisation. |
| E9 | Module de commande de la batterie supplémentaire |
| E10 | Batterie haute tension. |
| E11 | Chargeur haute tension |
| E14 | Gestion thermique. |
| E15 | Gestion thermique. |
| Boîte à fusibles 6 (blanc) | |
| F1 | Chauffage de l’accoudoir central arrière |
| F2 | Toit ouvrant arrière |
| F3 | Lecteur CD/DVD |
| F5 | Prise AC |
| F6 | Prétensionneur de ceinture de sécurité sur le siège arrière côté passager |
| F7 | Chauffage de l’accoudoir central avant |
| F8 | Chauffage des repose-pieds arrière |
| F11 | Télécommande du siège arrière |
| F12 | Prétensionneur de ceinture de sécurité sur le siège arrière côté conducteur |
À propos de l’Audi A8 D5 (2018-2021)
Le modèle Audi A8 D5, produit entre 2018 et 2021, représente le summum du luxe et de la technologie dans le segment des berlines de luxe. Ce modèle est réputé pour son design élégant, ses technologies avancées et son haut niveau de confort. L’Audi A8 D5 offre diverses options de motorisation, y compris des variantes essence et diesel, les versions les plus puissantes étant équipées d’un moteur V8. Le véhicule est doté de systèmes d’aide à la conduite avancés qui améliorent la sécurité et le confort de conduite. L’intérieur est spacieux et luxueusement aménagé, avec un accent sur les détails et les matériaux de qualité.
Schéma de la boîte à fusibles de l’Audi A8 D5
Cette page présente le schéma de la boîte à fusibles de l’Audi A8 D5, essentiel pour l’entretien et la réparation des systèmes électriques du véhicule. Sur ce modèle, les boîtes à fusibles sont généralement situées sous le capot et à l’intérieur, le plus souvent du côté conducteur ou passager. Les schémas incluent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est une partie intégrante du système électrique et une bonne compréhension de son schéma est essentielle pour un entretien efficace du véhicule.
