Audi A7 (2011-2019) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi A7 (2011–2019), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Audi A7 – schéma des fusibles
Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016 et 2017, 2018, 2019.
Le fusible de l’allume-cigare (prise de courant) de l’Audi A7 se trouve dans le boîtier de fusibles de l’habitacle.

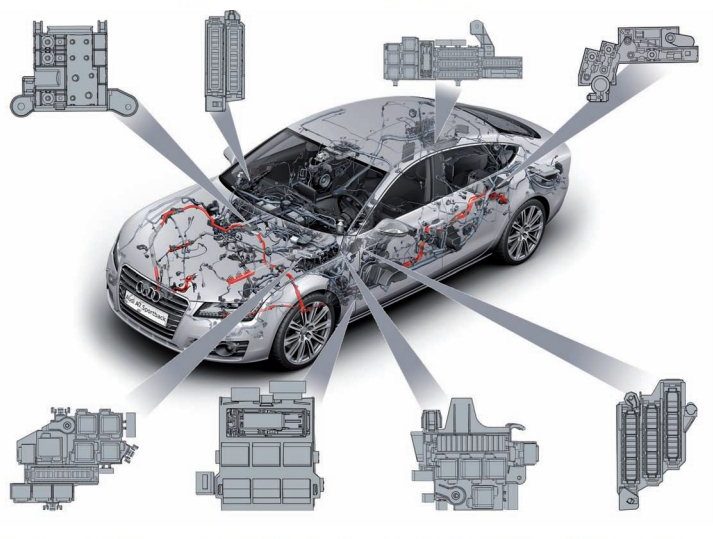

Emplacements
- Boîtier de distribution électrique dans le compartiment moteur.
- Boîte à fusibles et relais sur le côté droit du tableau de bord.
- Boîte à fusibles / relais et concentrateur de bus CAN dans le coffre, sur le côté droit.
- Boîte à fusibles principale sur la borne positive de la batterie.
- Boîte à fusibles et relais dans le compartiment moteur, côté conducteur (E-Box)
- Boîtier de connexion et concentrateur de nœud de bus CAN dans la partie inférieure du montant A, à gauche.
- Boîte à fusibles et relais dans la zone du module de commande d’alimentation.
- Boîte à fusibles et relais sur le côté gauche du tableau de bord .
Habitacle

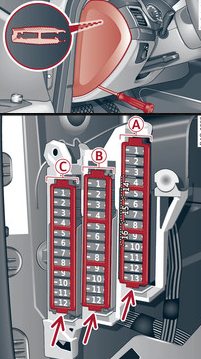

Boîte à gauche
Description
| Support de fusible -A- (noir) | |
|---|---|
| Numéro | Description |
| 1 | Système de direction électromécanique ;
Crochet de remorquage ; Ioniseur ; Panneau de commutateurs ; Sièges arrière chauffants ; Frein de stationnement électromécanique. |
| 2 | Signal ;
Climatisation ; Porte ; Rétroviseur à atténuation automatique. |
| 4 | Aide au stationnement ;
Réglage de l’angle des phares. |
| 5 | Contrôle dynamique ;
Airbag ; Contrôle électronique de stabilité. |
| 6 | Phares |
| 7 | « Régulateur de vitesse adaptatif » |
| 8 | Capteurs de siège passager ;
Airbag. |
| 9 | « Entrée » |
| 10 | Son moteur ;
Unité de commande auxiliaire pour la vision nocturne ; « HomeLink » (ouverture de porte de garage) ; Aide au stationnement. |
| 11 | Traitement d’image de la caméra vidéo |
| 12 | Phares |
| 13 | Module de commutateur de colonne de direction |
| 14 | Borne 15 (coffre) |
| 15 | Borne 15 (compartiment moteur) |
| 16 | Moteur de démarrage |
| Support de fusible -B- (marron) | |
|---|---|
| Numéro | Description |
| 1 | Système d’infodivertissement |
| 2 | Système d’infodivertissement |
| 3 | Siège passager avant |
| 4 | Airbag ;
Contrôle électronique de stabilité. |
| 6 | Alarme antivol |
| 7 | Frein de stationnement électromécanique |
| 8 | Éclairage intérieur |
| 9 | Système de chauffage du pare-brise ;
Système de caméra ; Capteur de lumière et de pluie. |
| 10 | Support lombaire (siège conducteur) |
| 11 | Siège conducteur |
| 12 | Système de stabilisation électronique |
| 13 | Signal acoustique |
| 14 | Phares |
| 15 | Sièges avant chauffants |
| 16 | Contrôle dynamique |
| Support de fusible -C- (rouge) | |
|---|---|
| Numéro | Description |
| 1 | Embrayage |
| 2 | Pompe à carburant |
| 3 | Capteur de lumière de frein |
| 4 | Unité de commande AdBlue (moteur diesel) ;
Acoustique moteur. |
| 5 | Porte arrière |
| 6 | Porte d’entrée |
| 7 | Système de stabilisation électronique |
| 8 | Essuie-glaces |
| 9 | Système de nettoyage des phares |
| 10 | Éclairage intérieur ;
Climatisation. |
| 11 | Phares |
| 12 | Toit ouvrant |

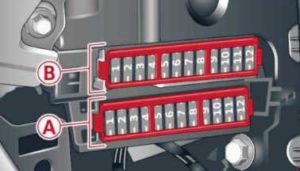

Boîte à fusibles à droite
Description
| Support de fusible -A- (rouge) | |
|---|---|
| Numéro | Description |
| 1 | Système d’infodivertissement, changeur de CD |
| 2 | Système d’infodivertissement (affichage) |
| Support de fusible -B- (marron) | |
|---|---|
| Numéro | Description |
| 1 | Climatisation |
| 2 | Climatisation (ventilateur) |
| 3 | Interface de diagnostic |
| 4 | Verrouillage électrique de l’allumage |
| 5 | Réglage électrique de la colonne de direction |
| 6 | Module de commutateur de colonne de direction |
| 7 | Réglage électrique de la colonne de direction |
| 8 | Interrupteur d’éclairage |
| 9 | Affichage tête haute |
| 10 | Tableau de bord |
| 11 | Système d’infodivertissement, changeur de DVD |

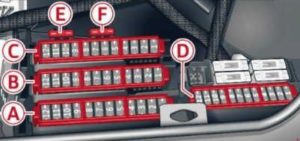

Boîte à fusibles du coffre
Description
| Support de fusible -A- (noir) | |
|---|---|
| Numéro | Description |
| 1 | Crochet / prise 220 V |
| 2 | Crochet de remorquage ;
Support de tasse avec contrôle de température des boissons. |
| 3 | Crochet de remorquage ;
Déplacement du siège passager avant depuis la position inclinée. |
| 4 | Frein de stationnement électromécanique |
| 5 | Frein de stationnement électromécanique |
| 6 | Porte avant (côté passager avant) |
| 7 | Éclairage extérieur arrière du véhicule |
| 8 | Verrouillage centralisé, dispositif de finition |
| 9 | Sièges avant chauffants |
| 11 | Sièges arrière chauffants ;
Climatisation. |
| 12 | Crochet de remorquage |
| Support de fusible -B- (rouge) | |
|---|---|
| Numéro | Description |
| 1 | Tendeurs de ceinture de sécurité, gauche |
| 2 | Tendeurs de ceinture de sécurité, droit |
| 3 | Réservoir AdBlue (moteur diesel) / pompe à carburant |
| 4 | Réservoir AdBlue (moteur diesel) / support moteur (moteur essence) |
| 5 | Couvercle de coffre tactile |
| 6 | Suspension pneumatique, réglage de l’amortissement |
| 7 | Porte arrière (côté passager avant) |
| 8 | Feux arrière |
| 9 | Couvercle de coffre |
| 10 | Système de divertissement pour les sièges arrière |
| 12 | Spoiler arrière (Sportback) ;
Toit ouvrant. |
| Support de fusible -C- (marron) | |
|---|---|
| Numéro | Description |
| 1 | Système d’infodivertissement |
| 2 | Système d’infodivertissement |
| 3 | Système d’infodivertissement ;
Rétroviseur à atténuation automatique. |
| 4 | Caméra de recul ;
Caméras de mesure. |
| 5 | Tuner TV |
| 6 | Système de détection de fuite du réservoir |
| 7 | Porte |
| 8 | Chauffe-eau |
| 10 | Support lombaire (siège passager avant) |
| 12 | Système d’infodivertissement |
| Support de fusible -D- (noir) | |
|---|---|
| Numéro | Description |
| 1 | Suspension pneumatique ;
Réglage des amortisseurs ; Différentiel sport ; Frein de stationnement électromécanique. |
| 2 | Capteur de course d’embrayage ;
Transmission automatique. |
| 3 | Sièges |
| 4 | Essuie-glace arrière (Avant) |
| 5 | Système d’assistance latérale |
| 6 | Son moteur |
| 7 | Système d’infodivertissement ;
Amplificateur audio. |
| 8 | « Entrée » |
| 9 | Différentiel sport |
| 10 | Climatisation |
| 11 | Système de surveillance de la pression des pneus ;
Chauffage de l’habitacle moteur éteint. |
| 12 | Système Start/Stop |
- Support de fusible -E- (noir) – Véhicules spéciaux / sièges arrière
- Support de fusible -F- (noir) – Lunette arrière chauffante
À propos de l’Audi A7 (2011-2019)
L’Audi A7, produite de 2011 à 2019, est un coupé de luxe à cinq portes qui allie un design élégant à des technologies avancées. Ce modèle est réputé pour sa silhouette dynamique et son haut niveau de confort. L’Audi A7 propose diverses options de motorisation, y compris des moteurs essence et diesel de différentes puissances, garantissant une conduite souple et performante. L’intérieur du véhicule est équipé des dernières innovations technologiques, telles que des systèmes d’assistance avancés et des matériaux de haute qualité, contribuant à une expérience de conduite luxueuse.
Schéma de la boîte à fusibles de l’Audi A7
Cette page présente le schéma de la boîte à fusibles de l’Audi A7, essentiel pour l’entretien et la réparation corrects des systèmes électriques du véhicule. Dans l’Audi A7, la boîte à fusibles est située à plusieurs endroits, généralement sous le capot et à l’intérieur du véhicule. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration et de l’entretenir correctement.
