Volvo XC90 (2003-2022) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Volvo XC90 2003-2022, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Volvo XC90 (2003) – schéma du panneau de fusibles
La première génération du Volvo XC90 est produite depuis 2002. C’est un SUV crossover de taille moyenne. La première voiture de ce type dans l’offre de la marque suédoise. En 2005, c’était le véhicule Volvo le plus populaire. Le XC90 a connu son plus grand succès aux États-Unis. En 2014, la deuxième génération a été présentée.
Consultez notre page :
Année de fabrication : 2003.
Le fusible de l’allume-cigare (prise de courant) dans le Volvo XC90 (2003) est le fusible 11 du panneau de fusibles du tableau de bord.

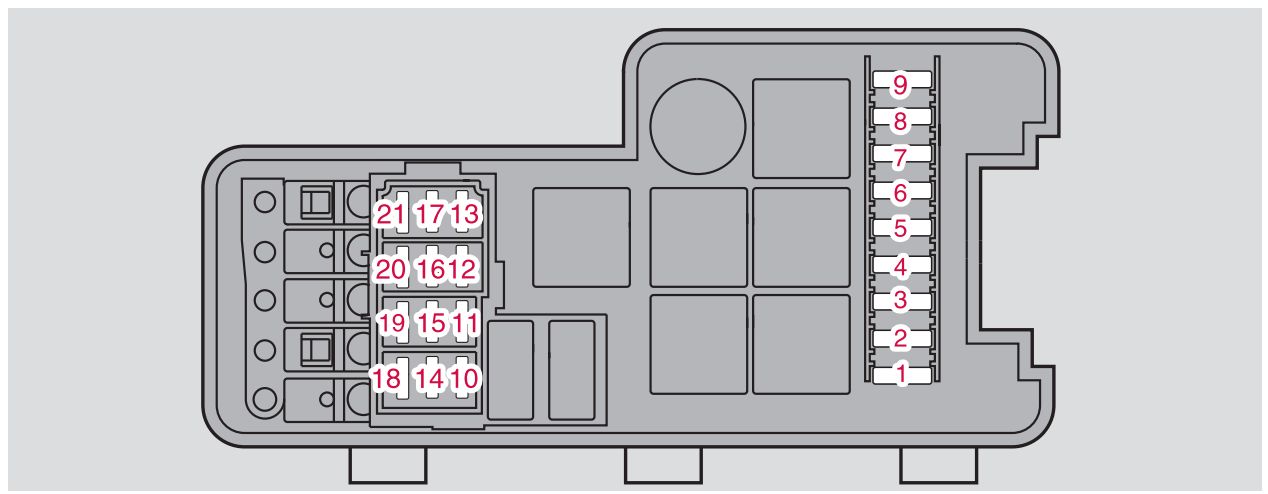

Fusibles – compartiment moteur
| N° | Description | Ampérage [A] |
| 1 | Accessoires | 25 |
| 2 | – | – |
| 3 | Pompe à vide | 15 |
| 4 | Capteurs d’oxygène | 20 |
| 5 | Chauffage de bloc ventilé ;
Électrovannes. |
10 |
| 6 | Capteur de débit massique d’air ;
Unité de commande moteur ; Injecteurs. |
15 |
| 7 | – | – |
| 8 | Compresseur de climatisation ;
Capteur de position de la pédale d’accélérateur ; Ventilateur E-box. |
10 |
| 9 | Klaxon | 15 |
| 10 | Essuie-glace de hayon | 10 |
| 11 | Compresseur de climatisation ;
Bobines d’allumage. |
20 |
| 12 | Contacteur de feu stop | 5 |
| 13 | Essuie-glaces | 25 |
| 14 | ABS / DSTC | 30 |
| 15 | Lave-phares | 35 |
| 16 | Lave-glace avant | 15 |
| 17 | Phare de croisement droit | 10 |
| 18 | Phare de croisement gauche | 10 |
| 19 | ABS / DSTC | 30 |
| 20 | Feux de route, gauche | 15 |
| 21 | Feux de route, droit | 15 |
| 22 | Moteur de démarrage | 25 |
| 23 | Module de commande moteur, relais moteur | 5 |
| 24 | – | – |

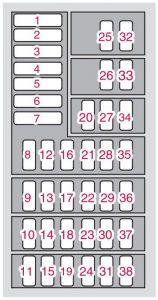

Fusibles dans l’habitacle (sur le bord du tableau de bord)
| Numéro | Description | Ampérage [A] |
| 1 | Ventilateur – système de chauffage | 30 |
| 2 | Amplificateur audio | 30 |
| 3 | Siège conducteur à commande électrique | 30 |
| 4 | Siège passager à commande électrique (option) | 30 |
| 5 | Porte conducteur – verrouillage centralisé, vitres électriques, rétroviseur extérieur | 25 |
| 6 | Porte passager avant – verrouillage centralisé, vitres électriques, rétroviseur extérieur | 25 |
| 7 | Portes arrière latérales – vitres électriques, verrous enfants | 30 |
| 8 | – | – |
| 9 | – | – |
| 10 | Siège passager à commande électrique | 5 |
| 11 | Prise 12V | 7,5 |
| 12 | Clé de contact (alimentation 30) ;
Module électronique central ; Relais de démarreur ; SRS ; Anneau d’antenne ; Système de gestion moteur. |
10 |
| 13 | – | – |
| 14 | Module électronique (plafond) ;
Éclairage supplémentaire (plafond). |
10 |
| 15 | – | – |
| 16 | Direction assistée sensible à la vitesse (T6 uniquement) | 5 |
| 17 | ABS / DSTC | 5 |
| 18 | Siège conducteur chauffant (option) | 15 |
| 19 | Siège passager avant chauffant (option) | 15 |
| 20 | Système d’infodivertissement | 10 |
| 21 | Alimentation prolongée relais D1 : système de climatisation, siège conducteur électrique, tableau de bord | 10 |
| 22 | Module de commutateur de phares, système de climatisation, interface de diagnostic embarquée, modules de levier de volant | 5 |
| 23 | Clignotants | 20 |
| 24 | Transmission automatique – verrouillage de la transmission, fonctionnement prolongé D2 | 10 |
| 25 | Pompe à carburant | 15 |
| 26 | Toit ouvrant (option) | 15 |
| 27 | Module électronique central ;
Éclairage du miroir de courtoisie ; Éclairage supplémentaire ; Éclairage de la boîte à gants ; Sirène d’alarme *. |
10 |
| 28 | Sirène d’alarme * | 5 |
| 29 | – | – |
| 30 | Feux de jour | 10 |
| 31 | Feux de jour | 10 |
| 32 | Feux de position avant et arrière côté gauche | 7,5 |
| 33 | Feux de position avant et arrière côté droit ;
Éclairage de la plaque d’immatriculation. |
7,5 |
| 34 | Feux de brouillard avant | 15 |
| 35 | – | – |
| 36 | Feux de route | 20 |
| 37 | Système de navigation (option) ;
Lecteur DVD. |
10 |
| 38 | Plafonniers ;
Phares bi-xénon (option). |
15 |
| * Veuillez noter que si ces fusibles ne sont pas intacts ou ont été retirés, l’alarme ne retentira pas. | ||
Fusibles dans le coffre
| Numéro | Description | Ampérage [A] |
| 1 | Module électrique arrière ;
Éclairage du compartiment moteur. |
10 |
| 2 | Feux de brouillard arrière | 10 |
| 3 | Feux de freinage | 15 |
| 4 | Feux de recul | 10 |
| 5 | Dégivrage de la lunette arrière, relais 15I – accessoires (arrière) | 5 |
| 6 | Verrouillage du hayon | 10 |
| 7 | Prise électrique 12V dans le coffre | 15 |
| 8 | Verrouillage centralisé des portes arrière et du hayon ;
Ouverture du réservoir. |
20 |
| 9 | Attelage de remorque (30 étapes) | 15 |
| 10 | Antenne | 5 |
| 11 | Module de commande des accessoires (AEM) | 15 |
| 12 | Essuie-glace – lunette arrière | 15 |
| 13 | Caisson de basses ;
Climatisation arrière (option). |
15 |
| 14 | Feux de freinage | 7,5 |
| 15 | Attelage de remorque (alimentation 15 I) ;
Système d’alerte de recul (option). |
20 |
| 16 | – | – |
| 17 | Module de commande de la transmission intégrale | 7,5 |
| 18 | – | – |
Volvo XC90 (2004) – schéma de la boîte à fusibles
Année de fabrication : 2004.
Le fusible de l’allume-cigare (prise de courant) dans le Volvo XC90 (2004) est le fusible 11 de la boîte à fusibles du tableau de bord.
Fusibles – compartiment moteur
| N° | Description | Amp [A] |
| 1 | Accessoires | 25 |
| 2 | – | – |
| 3 | – | – |
| 4 | Capteur d’oxygène | 20 |
| 5 | Chauffage du couvercle d’huile ; Électrovannes. | 10 |
| 6 | Capteur de masse d’air ; Unité de commande moteur ; Injecteurs. | 15 |
| 7 | – | – |
| 8 | Compresseur de climatisation ; Capteur de position de la pédale d’accélérateur ; Ventilateur E-box. | 10 |
| 9 | Klaxon | 15 |
| 10 | Système de pulvérisation de la porte arrière | 10 |
| 11 | Compresseur de climatisation ; Bobines d’allumage. | 20 |
| 12 | Contacteur de feu stop | 5 |
| 13 | Essuie-glaces | 25 |
| 14 | ABS / DSTC | 30 |
| 15 | Lave-phares | 35 |
| 16 | Lave-glace avant | 15 |
| 17 | Phare de croisement droit | 10 |
| 18 | Phare de croisement gauche | 10 |
| 19 | ABS / DSTC | 30 |
| 20 | Feux de route, gauche | 15 |
| 21 | Feux de route, droit | 15 |
| 22 | Moteur de démarrage | 25 |
| 23 | Module de commande moteur ; Relais moteur. | 5 |
| 24 | – | – |
Fusibles dans l’habitacle (sur le bord du tableau de bord)
| Numéro | Description | Amp [A] |
| 1 | Ventilateur – système de chauffage | 30 |
| 2 | Amplificateur audio | 30 |
| 3 | Siège conducteur à commande électrique | 30 |
| 4 | Siège passager à commande électrique (option) | 30 |
| 5 | Porte conducteur – verrouillage centralisé, vitres électriques, rétroviseur extérieur. | 25 |
| 6 | Porte passager avant – verrouillage centralisé, vitres électriques, rétroviseur extérieur. | 25 |
| 7 | Portes arrière latérales – vitres électriques, verrous enfants. | 30 |
| 8 | – | – |
| 9 | – | – |
| 10 | Siège passager à commande électrique | 5 |
| 11 | Prise électrique 12V | 7,5 |
| 12 | Clé de contact (alimentation 30) ; Module électronique central ; Relais de démarreur ; SRS ; Anneau d’antenne ; Système de gestion moteur. | 10 |
| 13 | – | – |
| 14 | Module électronique (plafond) ; Éclairage supplémentaire (plafond). | 10 |
| 15 | – | – |
| 16 | Direction assistée sensible à la vitesse (T6 uniquement) ; Pompe à vide. | 15 |
| 17 | ABS / DSTC | 5 |
| 18 | Siège conducteur chauffant (option) | 15 |
| 19 | Siège passager avant chauffant (option) | 15 |
| 20 | Système d’infodivertissement | 10 |
| 21 | Alimentation prolongée relais D1 : système de climatisation, siège conducteur électrique, tableau de bord | 10 |
| 22 | Module de commutateur de phares ; Système de climatisation ; Connecteur de diagnostic embarqué ; Modules de levier de volant. | 5 |
| 23 | Clignotants | 20 |
| 24 | Transmission automatique – verrouillage de la transmission, fonctionnement prolongé D2. | 10 |
| 25 | Pompe à carburant | 15 |
| 26 | Toit ouvrant (option) | 15 |
| 27 | Module électronique central ; Éclairage du miroir de courtoisie ; Éclairage supplémentaire ; Éclairage de la boîte à gants ; Sirène d’alarme *. | 10 |
| 28 | Sirène d’alarme * | 5 |
| 29 | – | – |
| 30 | Feux de jour | 10 |
| 31 | Feux de jour | 10 |
| 32 | Feux de position avant / arrière côté gauche | 7,5 |
| 33 | Feux de position avant / arrière côté droit ; Éclairage de la plaque d’immatriculation. | 7,5 |
| 34 | Feux de brouillard avant | 15 |
| 35 | – | – |
| 36 | Feux de route | 20 |
| 37 | Système de navigation (option) ; Lecteur DVD. | 10 |
| 38 | Plafonniers ; Phares bi-xénon (option). | 15 |
| * Veuillez noter que si ces fusibles ne sont pas intacts ou ont été retirés, l’alarme ne retentira pas. | ||
Fusibles dans le coffre
| N° | Description | Ampères [A] |
| 1 | Module électrique arrière ; Éclairage du compartiment moteur. | 10 |
| 2 | Feu de brouillard arrière | 10 |
| 3 | Feux de freinage | 15 |
| 4 | Feux de recul | 10 |
| 5 | Dégivrage de la lunette arrière ; Relais 15I – accessoires (arrière). | 5 |
| 6 | Verrouillage du hayon | 10 |
| 7 | Prise électrique 12V dans le coffre | 15 |
| 8 | Verrouillage centralisé des portes arrière, du hayon, du bouchon de réservoir. | 20 |
| 9 | Attelage de remorque (30 étapes) | 15 |
| 10 | Antenne | 5 |
| 11 | Module de commande des accessoires (AEM) | 15 |
| 12 | Système de pulvérisation – vitre du hayon | 15 |
| 13 | Caisson de basses / Climatisation arrière (option) | 15 |
| 14 | Feux de freinage | 7,5 |
| 15 | Attelage de remorque (alimentation 15 I) ; Système d’alerte de recul (option). | 20 |
| 16 | – | – |
| 17 | Module de commande de la transmission intégrale | 7,5 |
| 18 | – | – |
Volvo XC90 (2005) – schéma de la boîte à fusibles
Année de fabrication : 2005.
Le fusible de l’allume-cigare (prise de courant) dans le Volvo XC90 est le fusible 11 de la boîte à fusibles de l’habitacle.
Fusibles – compartiment moteur
| N° | Description | Ampérages [A] |
| 1 | – | – |
| 2 | Phares supplémentaires (option) | 20 |
| 3 | – | – |
| 4 | Capteurs d’oxygène | 20 |
| 5 | Chauffage de bloc ventilé ; Électrovannes ; Capteur de fuite de carburant. | 10 |
| 6 | Capteur de débit massique d’air ; Unité de commande moteur ; Injecteurs. | 15 |
| 7 | – | – |
| 8 | Compresseur de climatisation ; Capteur de position de la pédale d’accélérateur ; Ventilateur E-box. | 10 |
| 9 | – | – |
| 10 | – | – |
| 11 | Bobines d’allumage | 20 |
| 12 | – | – |
| 13 | Essuie-glaces | 25 |
| 14 | ABS | 30 |
| 15 | Unité de pulvérisation des phares | 35 |
| 16 | – | – |
| 17 | Phares de croisement côté conducteur | 20 |
| 18 | Feux de position avant | 15 |
| 19 | ABS | 30 |
| 20 | Phares de croisement côté passager | 20 |
| 21 | Pompe à carburant | 15 |
| 22 | Moteur de démarrage | 35 |
| 23 | Module de commande moteur ; Relais moteur. | 10 |
| 24 | – | – |
Fusibles dans l’habitacle (sur le bord du tableau de bord)
| Numéro | Description | Ampérage [A] |
| 1 | Ventilateur – système de chauffage | 30 |
| 2 | Amplificateur audio | 30 |
| 3 | Siège conducteur à commande électrique (option). | 25 |
| 4 | Siège passager à commande électrique (option). | 25 |
| 5 | Porte conducteur – verrouillage centralisé, vitres électriques, rétroviseur extérieur. | 25 |
| 6 | Porte passager avant – verrouillage centralisé, vitres électriques, rétroviseur extérieur. | 25 |
| 7 | – | – |
| 8 | – | – |
| 9 | Audio, système de navigation (option) | 10 |
| 10 | Diagnostic embarqué ; Interrupteur de feux ; Capteur d’angle de braquage ; Module de commande. | 5 |
| 11 | Clé de contact, SRS ; Module de commande moteur ; Antidémarrage. | 7,5 |
| 12 | Éclairage intérieur ; Module de commande électronique supérieur. | 10 |
| 13 | Toit ouvrant (option) | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
Fusibles (suite)
| N° | Description | Ampérage [A] |
| 1 | Siège passager chauffant (option) | 15 |
| 2 | Siège conducteur chauffant (option) | 15 |
| 3 | Klaxon | 15 |
| 4 | – | – |
| 5 | Système audio | 10 |
| 6 | – | – |
| 7 | – | – |
| 8 | Sirène d’alarme | 5 |
| 9 | Alimentation du contacteur de feux stop | 5 |
| 10 | Tableau de bord, système de climatisation ; Siège conducteur réglable électriquement ; Capteur de poids passager (USA). | 10 |
| 11 | Prises 12 V – sièges avant et arrière | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | ABS, STC/DSTC | 5 |
| 16 | Direction assistée ; Phares bi-xénon actifs (option). | 10 |
| 17 | Phare de croisement avant côté conducteur (option). | 7,5 |
| 18 | Phare de croisement avant côté passager (option). | 7,5 |
| 19 | – | – |
| 20 | – | – |
| 21 | Module de commande de transmission | 10 |
| 22 | Phares de route côté conducteur | 10 |
| 23 | Phares de route côté passager | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Siège passager à commande électrique (option). | 5 |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Pompe à vide | 20 |
| 34 | Pompe – essuie-glace avant et arrière. | 15 |
| 35 | – | – |
| 36 | – | – |
Fusibles dans le coffre
Les fusibles du compartiment de chargement sont situés derrière le panneau côté conducteur dans le compartiment de chargement
| N° | Description | Ampérage [A] |
| 1 | Feux de recul | 10 |
| 2 | Feux de position, feux de brouillard ; Éclairage du coffre ; Éclairage de la plaque d’immatriculation ; Feux de freinage. | 20 |
| 3 | Accessoires | 15 |
| 4 | – | – |
| 5 | Module électronique arrière | 10 |
| 6 | Système de navigation (option) ; Récepteur radio ; Divertissement aux sièges arrière (accessoire). | 7,5 |
| 7 | Câblage de remorque (30 fils) | 15 |
| 8 | Prise 12 V dans le coffre | 15 |
| 9 | Porte arrière latérale passager – commande de vitre, fonction de désactivation de vitre. | 20 |
| 10 | Porte arrière côté conducteur – commande de vitre, fonction de désactivation de vitre. | 20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | Caisson de basses (option) ; Climatisation arrière (option). | 15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Accessoires audio | 5 |
| 18 | – | – |
| 19 | Essuie-glace de hayon | 15 |
| 20 | Câblage de remorque (15 fils) | 20 |
| 21 | – | – |
| 22 | – | – |
| 23 | Quatre roues motrices | 7,5 |
| 24 | Système de suspension Four-C (option) | 15 |
| 25 | – | – |
| 26 | Aide au stationnement | 5 |
| 27 | Fusible principal : câblage de remorque, Four-C, assistance au stationnement, quatre roues motrices. | 30 |
| 28 | Verrouillage centralisé | 15 |
| 29 | Éclairage de remorque côté conducteur : phares, clignotants. | 25 |
| 30 | Éclairage de remorque côté passager : feu de position, feu stop, feu de brouillard, clignotant. | 25 |
| 31 | Fusible principal : fusibles 37 et 38 | 40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Lunette arrière chauffante | 20 |
| 38 | Lunette arrière chauffante | 20 |
Volvo XC90 (2006) – schéma de la boîte à fusibles
Année de fabrication : 2006.
Le fusible de l’allume-cigare (prise de courant) dans le Volvo XC90 (2003) est le fusible 11 de la boîte à fusibles de l’habitacle (derrière le panneau en plastique côté conducteur).
Fusibles dans le compartiment moteur
| Numéro | Description | Ampérage [A] |
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Évacuation d’eau des phares | 35 |
| 4 | – | – |
| 5 | Phares supplémentaires (option) | 20 |
| 6 | Relais de démarreur | 35 |
| 7 | Essuie-glaces | 25 |
| 8 | – | – |
| 9 | Pompe à carburant | 15 |
| 10 | Bobines d’allumage ; Unité de commande moteur. | 20 |
| 11 | Capteur de pédale d’accélérateur ; Compresseur de climatisation ; Ventilateur e-box. | 10 |
| 12 | Module de commande moteur ; Injecteurs de carburant ; Capteur de débit massique d’air. | 15 |
| 13 | – | – |
| 14 | Capteurs d’oxygène chauffés | 20 |
| 15 | Chauffage de bloc moteur ; Électrovannes (V8) ; Capteur de débit massique d’air (V8) ; Module de commande moteur (V8). | 15 |
| 16 | Phare antibrouillard côté conducteur | 20 |
| 17 | Phares antibrouillard côté passager | 20 |
| 18 | – | – |
| 19 | Alimentation du module de commande moteur ; Relais moteur. | 5 |
| 20 | Feux de stationnement | 15 |
| 21 | – | – |
Fusibles dans l’habitacle sur le bord du tableau de bord
Les fusibles sont situés à l’intérieur du panneau d’accès sur le bord du tableau de bord côté conducteur
| Numéro | Description | Ampérage [A] |
| 1 | Ventilateur – système de chauffage | 30 |
| 2 | Amplificateur audio | 30 |
| 3 | Siège conducteur à commande électrique (option). | 25 |
| 4 | Siège passager à commande électrique (option). | 25 |
| 5 | Porte conducteur – verrouillage centralisé, vitres électriques, rétroviseur extérieur. | 25 |
| 6 | Porte passager avant – verrouillage centralisé, vitres électriques, rétroviseur extérieur. | 25 |
| 7 | – | – |
| 8 | – | 15 |
| 9 | Audio, système de navigation (option) | 10 |
| 10 | Diagnostic du système embarqué ; Interrupteur de feux ; Capteur d’angle de braquage ; Module de commande. | 5 |
| 11 | Allumage ; SRS ; Module de commande moteur ; Antidémarrage ; Module de commande de transmission (V8). | 7,5 |
| 12 | Éclairage intérieur ; Module de commande électronique supérieur. | 10 |
| 13 | Toit ouvrant (option) | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
Boîte à fusibles dans l’habitacle, derrière le panneau en plastique, côté conducteur
Cette boîte à fusibles est située derrière le panneau en plastique sous le volant.
| Numéro | Description | Ampérage [A] |
| 1 | Siège passager chauffant | 15 |
| 2 | Siège conducteur chauffant | 15 |
| 3 | Klaxon | 15 |
| 4 | – | – |
| 5 | Système audio | 10 |
| 6 | – | – |
| 7 | – | – |
| 8 | Sirène d’alarme | 5 |
| 9 | Alimentation du contacteur de feux de freinage | 5 |
| 10 | Tableau de bord ; Climatisation ; Siège conducteur électrique ; Capteur de poids passager (USA). | 10 |
| 11 | Prises 12 V – sièges avant et arrière. | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | ABS, STC / DSTC | 5 |
| 16 | Direction assistée ; Phares bi-xénon (option). | 10 |
| 17 | Phare avant de croisement côté conducteur (option). | 7,5 |
| 18 | Phare de croisement avant côté passager (option). | 7,5 |
| 19 | – | – |
| 20 | Pompe à liquide de refroidissement (V8) | 5 |
| 21 | Module de commande de transmission | 10 |
| 22 | Phares de route côté conducteur | 10 |
| 23 | Phares de route côté passager | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Siège passager à commande électrique (option). | 5 |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Pompe à vide | 20 |
| 34 | Pompe – lave-glace avant et arrière. | 15 |
| 35 | – | – |
| 36 | – | – |
Fusibles dans le coffre
Les fusibles du compartiment de chargement sont situés derrière le panneau côté conducteur dans le compartiment de chargement.
| N° | Description | Ampérages [A] |
| 1 | Feux de recul | 10 |
| 2 | Feux de stationnement ; Feux de brouillard ; Éclairage du coffre ; Éclairage de la plaque d’immatriculation ; Feux de freinage à LED. | 20 |
| 3 | Accessoires | 15 |
| 4 | – | – |
| 5 | Module électronique arrière | 10 |
| 6 | Système de navigation (option) ; Récepteur radio ; Divertissement aux sièges arrière (accessoire). | 7,5 |
| 7 | Câblage de remorque (30 fils). | 15 |
| 8 | Alimentation 12 V dans le coffre | 15 |
| 9 | Porte arrière latérale passager – commande de vitre, fonction de désactivation de vitre. | 20 |
| 10 | Porte arrière côté conducteur – commande de vitre, fonction de désactivation de vitre. | 20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | Caisson de basses (option) ; Climatisation arrière (option). | 15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Accessoires audio | 5 |
| 18 | – | – |
| 19 | Essuie-glace arrière | 15 |
| 20 | Câblage de remorque (15 fils) – option. | 20 |
| 21 | – | – |
| 22 | – | – |
| 23 | Quatre roues motrices | 7,5 |
| 24 | – | – |
| 25 | – | – |
| 26 | Aide au stationnement | 5 |
| 27 | Fusible principal : câblage de remorque, assistance au stationnement, quatre roues motrices. | 30 |
| 28 | Verrouillage centralisé | 15 |
| 29 | Éclairage de remorque côté conducteur : feux de stationnement, clignotants. | 25 |
| 30 | Éclairage de remorque côté passager : feu stop, feu de brouillard, clignotant (option). | 25 |
| 31 | Fusible principal : fusibles 37 et 38. | 40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Lunette arrière chauffante | 20 |
| 38 | Lunette arrière chauffante | 20 |
Volvo XC90 mk1 (2007) – schéma de fusible
Année de fabrication : 2007.
Le fusible de l’allume-cigare (prise de courant) dans le Volvo XC90 (2003) est le fusible 11 de la boîte à fusibles de l’habitacle (derrière le panneau en plastique côté conducteur).
Fusibles dans le compartiment moteur
| Numéro | Description | Ampérage [A] |
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Lave-phares | 35 |
| 4 | – | – |
| 5 | Phares supplémentaires (option) | 20 |
| 6 | Relais de démarreur | 35 |
| 7 | Essuie-glaces | 25 |
| 8 | Pompe à carburant | 15 |
| 9 | Module de commande de transmission (V8 et 6 cylindres) | 15 |
| 10 | Bobines d’allumage ; Module de commande moteur. | 20 |
| 11 | Capteur de pédale d’accélérateur ; Compresseur de climatisation ; Ventilateur e-box. | 10 |
| 12 | Module de commande moteur ; Injecteurs de carburant ; Capteur de débit massique d’air. | 15 |
| 13 | Commande de papillon (V8) ; Actionneur de collecteur d’admission (6 cylindres). | 10 |
| 14 | Capteur d’oxygène chauffé | 20 |
| 15 | Ventilation de bloc ; Électrovannes ; Connexion de climatisation ; Diagnostic de fuites ; Module de commande moteur (V8, 6 cylindres) ; Capteur de débit d’air (V8). | 15 |
| 16 | Phare antibrouillard côté conducteur | 20 |
| 17 | Phares antibrouillard côté passager | 20 |
| 18 | – | – |
| 19 | Alimentation du module de commande moteur ; Relais moteur. | 5 |
| 20 | Feux de stationnement | 15 |
| 21 | – | – |
Fusibles dans l’habitacle sur le bord du tableau de bord
Les fusibles sont situés à l’intérieur du panneau d’accès sur le bord du tableau de bord côté conducteur
| N° | Description | Ampérage [A] |
| 1 | Ventilateur – système de chauffage | 30 |
| 2 | Amplificateur audio | 30 |
| 3 | Siège conducteur à commande électrique (option) | 25 |
| 4 | Siège passager à commande électrique (option) | 25 |
| 5 | Porte conducteur – verrouillage centralisé, vitres électriques, rétroviseur extérieur. | 25 |
| 6 | Porte passager avant – verrouillage centralisé, vitres électriques, rétroviseur extérieur. | 25 |
| 7 | – | – |
| 8 | Radio ; Lecteur CD ; Multimédia aux sièges arrière (RSE). | 15 |
| 9 | Système de navigation Volvo (option) ; Radio satellite Sirius (option). | 10 |
| 10 | Diagnostic embarqué ; Interrupteur de feux ; Capteur d’angle de braquage ; Module de commande. | 5 |
| 11 | Allumage, SRS ; Module de commande moteur (V8, 6 cylindres) ; Antidémarrage ; Module de commande de transmission (V8, 6 cylindres) | 7,5 |
| 12 | Éclairage de plafond ; Module de commande électronique supérieur. | 10 |
| 13 | Toit ouvrant (option) | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
Boîte à fusibles dans l’habitacle, derrière le panneau en plastique, côté conducteur
Cette boîte à fusibles est située derrière le panneau en plastique sous le volant.
| N° | Description | Ampérage [A] |
| 1 | Siège passager chauffant | 15 |
| 2 | Siège conducteur chauffant | 15 |
| 3 | Klaxon | 15 |
| 4 | – | – |
| 5 | Système audio | 10 |
| 6 | – | – |
| 7 | – | – |
| 8 | Sirène d’alarme | 5 |
| 9 | Alimentation du contacteur de feux stop | 5 |
| 10 | Tableau de bord ; Climatisation ; Siège conducteur à commande électrique ; Capteur de poids passager. | 10 |
| 11 | Prises 12 V – sièges avant et arrière | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | ABS, STC / DSTC | 5 |
| 16 | Direction assistée ; Phares Active BiXenon (option). | 10 |
| 17 | Phare de croisement avant côté conducteur (option). | 7,5 |
| 18 | Phare de croisement avant côté passager (option). | 7,5 |
| 19 | – | – |
| 20 | Pompe à liquide de refroidissement (V8) | 5 |
| 21 | Module de commande de transmission | 10 |
| 22 | Phares de route côté conducteur 1 | 10 |
| 23 | Phares de route côté passager | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Siège passager avant à commande électrique (option) | 5 |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Pompe à vide | 20 |
| 34 | Pompe – lave-glace avant et arrière | 15 |
| 35 | – | – |
| 36 | – | – |
Fusibles dans le coffre
Les fusibles du compartiment de chargement sont situés derrière le panneau côté conducteur dans le compartiment de chargement.
| N° | Description | Amp [A] |
| 1 | Feux de recul | 10 |
| 2 | Feux de position ; Feux de brouillard ; Éclairage du compartiment moteur ; Éclairage de la plaque d’immatriculation ; Feux de freinage à LED. | 20 |
| 3 | Accessoires | 15 |
| 4 | – | – |
| 5 | Module électronique arrière | 10 |
| 6 | Système de divertissement arrière (accessoire) | 7,5 |
| 7 | Câblage de remorque (30 fils) | 15 |
| 8 | Alimentation 12 V dans le coffre | 15 |
| 9 | Porte arrière latérale passager – commande de vitres, fonction de désactivation de vitre. | 20 |
| 10 | Porte arrière côté conducteur – commande de vitres, fonction de désactivation de vitre. | 20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | Caisson de basses (option) ; Climatisation arrière (option). | 15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Accessoires audio | 5 |
| 18 | – | – |
| 19 | Essuie-glace arrière | 15 |
| 20 | Câblage de remorque (15 fils) – option | 20 |
| 21 | – | – |
| 22 | – | – |
| 23 | Quatre roues motrices | 7,5 |
| 24 | – | – |
| 25 | – | – |
| 26 | Aide au stationnement | 5 |
| 27 | Fusible principal : câblage de remorque, assistance au stationnement, quatre roues motrices. | 30 |
| 28 | Verrouillage centralisé | 15 |
| 29 | Éclairage de remorque côté conducteur : feux de stationnement, clignotants. | 25 |
| 30 | Éclairage de remorque côté passager : feu stop, feu de brouillard, clignotant (option). | 25 |
| 31 | Fusible principal : fusibles 37 et 38 | 40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Lunette arrière chauffante | 20 |
| 38 | Lunette arrière chauffante | 20 |
Volvo XC90 I (2008) – schéma de la boîte à fusibles
Année de fabrication : 2008.
Les fusibles de l’allume-cigare (prises de courant) dans le Volvo XC90 sont le fusible n° 11 (prises 12 V – sièges avant et arrière) dans la boîte à fusibles sous le volant et le fusible n° 8 (prise 12 V dans le coffre) dans la boîte à fusibles du coffre.
Emplacement de la boîte à fusibles
1) Boîte à relais/fusibles dans le compartiment moteur côté droit.
2) Boîte à fusibles dans l’habitacle, sous le volant
Cette boîte à fusibles est située derrière le couvercle en plastique sous le tableau de bord.
3) Boîte à fusibles dans l’habitacle, sur le bord du tableau de bord
Les fusibles sont situés à l’intérieur du panneau d’accès sur le bord du tableau de bord, côté conducteur.
4) Boîte à fusibles dans le compartiment de chargement
Ces fusibles du compartiment de chargement sont situés derrière le panneau côté conducteur dans le compartiment de chargement.
5) Boîte à fusibles auxiliaire dans le compartiment de chargement (XC90 Executive)
Fusibles dans le compartiment moteur
| Numéro | Description | Ampérage [A] |
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Lave-phares | 35 |
| 4 | – | – |
| 5 | Phares supplémentaires (option) | 35 |
| 6 | Relais de démarreur | 25 |
| 7 | Phares d’essuie-glace | 15 |
| 8 | Pompe à carburant | 15 |
| 9 | Module de commande de transmission (V8 et 6 cylindres) | 15 |
| 10 | Bobines d’allumage ; Module de commande moteur. | 20 |
| 11 | Capteur de pédale d’accélérateur ; Compresseur de climatisation ; Ventilateur e-box. | 10 |
| 12 | Module de commande moteur ; Injecteurs de carburant ; Capteur de débit massique d’air. | 15 |
| 13 | Contrôle du papillon (V8) ; Actionneur de collecteur d’admission (6 cylindres). | 10 |
| 14 | Capteur d’oxygène chauffé | 20 |
| 15 | Ventilation de bloc ; Électrovannes ; Connexion de climatisation ; Diagnostic de fuites ; Module de commande moteur (V8, 6 cylindres) ; Capteur de débit d’air (V8). | 15 |
| 16 | Phare antibrouillard côté conducteur | 20 |
| 17 | Phares antibrouillard côté passager | 20 |
| 18 | – | – |
| 19 | Alimentation du module de commande moteur ; Relais moteur. | 5 |
| 20 | Feux stop | 15 |
| 21 | – | – |
Fusibles dans l’habitacle sur le bord du tableau de bord
Les fusibles sont situés à l’intérieur du panneau d’accès sur le bord du tableau de bord côté conducteur
| N° | Description | Ampérage [A] |
| 1 | Ventilateur – système de chauffage | 30 |
| 2 | Amplificateur audio | 30 |
| 3 | Commande du siège conducteur réglable électriquement (option). | 25 |
| 4 | Commande du siège passager réglable électriquement (option). | 25 |
| 5 | Porte avant conducteur : verrouillage centralisé, vitres électriques, rétroviseur extérieur. | 25 |
| 6 | Porte avant passager : verrouillage centralisé, vitres électriques, rétroviseur extérieur. | 25 |
| 7 | – | – |
| 8 | Radio ; Lecteur CD ; Divertissement pour les passagers arrière (RSE). | 15 |
| 9 | Système de navigation Volvo (option) ; Radio satellite Sirius (option). | 10 |
| 10 | Diagnostic embarqué ; Interrupteur de feux ; Capteur d’angle de braquage ; Module de volant. | 5 |
| 11 | Allumage ; SRS ; Module de commande moteur (V8, 6 cylindres) ; Antidémarrage ; Module de commande de transmission (V8, 6 cylindres). | 7,5 |
| 12 | Éclairage de plafond ; Module de commande électronique supérieur. | 10 |
| 13 | Toit ouvrant (option) | 15 |
| 14 | Kit mains libres Bluetooth | 5 |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
Boîte à fusibles dans l’habitacle, derrière le revêtement en plastique, côté conducteur
Cette boîte à fusibles est située derrière le revêtement en plastique sous le volant.
| N° | Description | Ampérage [A] |
| 1 | Siège chauffant passager | 15 |
| 2 | Siège chauffant conducteur | 15 |
| 3 | Klaxon | 15 |
| 4 | – | – |
| 5 | Système audio | 10 |
| 6 | – | – |
| 7 | – | – |
| 8 | Sirène d’alarme (option) | 5 |
| 9 | Alimentation du commutateur de feux de freinage | 5 |
| 10 | Tableau de bord; Climatisation; Siège conducteur électrique; Capteur de poids passager. | 10 |
| 11 | Prises 12 V – sièges avant et arrière | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | ABS, DSTC | 5 |
| 16 | Direction assistée; Phares BiXenon actifs (option). | 10 |
| 17 | Phare avant côté conducteur (option). | 7,5 |
| 18 | Phare avant côté passager (option). | 7,5 |
| 19 | – | – |
| 20 | Pompe de liquide de refroidissement (V8) | 5 |
| 21 | Module de commande de transmission 1 | 10 |
| 22 | Phares de route côté conducteur 1 | 10 |
| 23 | Phares de route côté passager | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Siège passager avant à commande électrique (option). | 5 |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Pompe à vide | 20 |
| 34 | Pompe – lave-glace avant et arrière | 15 |
| 35 | – | – |
| 36 | – | – |
Fusibles dans le coffre
Les fusibles dans le compartiment de chargement sont situés derrière le panneau côté conducteur dans le compartiment de chargement.
| Numéro | Description | Ampérage [A] |
| 1 | Phares de recul | 10 |
| 2 | Éclairage d’arrêt; Feux de brouillard; Éclairage du compartiment moteur; Éclairage de plaque d’immatriculation; Diodes de feux de freinage. | 20 |
| 3 | Accessoires | 15 |
| 4 | – | – |
| 5 | Module électronique arrière | 10 |
| 6 | Système de divertissement arrière (accessoire) | 7,5 |
| 7 | Système de divertissement arrière (accessoire) | 15 |
| 8 | Prise 12 V dans le coffre | 15 |
| 9 | Portes latérales passagers arrière : commande de vitres, fonction de désactivation de vitre. | 20 |
| 10 | Porte arrière côté conducteur : commande de vitres, fonction de désactivation de vitre. | 20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | Caisson de basses (option); Climatisation arrière (option). | 15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Accessoires audio | 5 |
| 18 | – | – |
| 19 | Essuie-glace arrière | 15 |
| 20 | Câblage de remorque (15 fils) – option | 20 |
| 21 | – | – |
| 22 | – | – |
| 23 | Aide au stationnement | 7,5 |
| 24 | – | – |
| 25 | – | – |
| 26 | Aide au stationnement | 5 |
| 27 | Fusible principal : câblage de remorque, aide au stationnement, transmission intégrale. | 30 |
| 28 | Verrouillage centralisé | 15 |
| 29 | Éclairage de remorque côté conducteur : feux de position, clignotants. | 25 |
| 30 | Éclairage de remorque côté passager : feu stop, feu de brouillard, clignotant (option). | 25 |
| 31 | Fusible principal : fusibles 37 et 38. | 40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Lunette arrière chauffante | 20 |
| 38 | Lunette arrière chauffante | 20 |
Volvo XC90 (2009) – schéma des fusibles
Année de fabrication : 2009.
Les fusibles de l’allume-cigare (prises de courant) dans le Volvo XC90 sont le fusible n° 11 (prises 12 V – sièges avant et arrière) dans la boîte à fusibles sous le volant et le fusible n° 8 (prise 12 V dans le coffre) dans la boîte à fusibles du coffre.
Emplacement de la boîte à fusibles
1) Boîte à relais/fusibles dans le compartiment moteur à droite.
2) Boîte à fusibles dans l’habitacle, sous le volant
Cette boîte à fusibles est située derrière le panneau en plastique sous le tableau de bord.
3) Boîte à fusibles dans l’habitacle, sur le côté du tableau de bord
Les fusibles sont situés à l’intérieur du panneau d’accès sur le côté du tableau de bord, côté conducteur.
4) Boîte à fusibles dans le compartiment de chargement
Ces fusibles dans le compartiment de chargement sont situés derrière le panneau côté conducteur dans le compartiment de chargement.
5) Boîte à fusibles auxiliaire dans le compartiment de chargement (XC90 Executive)
Fusibles dans le compartiment moteur
| Numéro | Description | Ampérage [A] |
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Drain d’eau des phares | 35 |
| 4 | – | – |
| 5 | Phares additionnels (option) | 35 |
| 6 | Relais du moteur de démarrage | 25 |
| 7 | Clignotant | 15 |
| 8 | Pompe à carburant | 15 |
| 9 | Module de commande de transmission (V8 et 6 cylindres) | 15 |
| 10 | Bobines d’allumage; Module de commande moteur. | 20 |
| 11 | Capteur de pédale d’accélérateur; Compresseur de climatisation; Ventilateur e-box. | 10 |
| 12 | Module de commande moteur; Injecteurs de carburant; Capteur de débit massique d’air. | 15 |
| 13 | Contrôle du volet (V8); Actionneur du collecteur d’admission (6 cylindres). | 10 |
| 14 | Capteur d’oxygène chauffé | 20 |
| 15 | Ventilation du bloc; Électrovannes; Connexion de climatisation; Diagnostic des fuites; Module de commande moteur (V8, 6 cylindres); Capteur de débit d’air (V8). | 15 |
| 16 | Phare de croisement côté conducteur | 20 |
| 17 | Phares de croisement côté passager | 20 |
| 18 | – | – |
| 19 | Alimentation du module de commande moteur, relais moteur | 5 |
| 20 | Feux de position | 15 |
| 21 | Pompe à vide | 20 |
Fusibles dans l’habitacle sur le côté du tableau de bord
Les fusibles sont situés à l’intérieur du panneau d’accès sur le côté du tableau de bord côté conducteur
| N° | Description | Ampérage [A] |
| 1 | Ventilateur – système de chauffage | 30 |
| 2 | Amplificateur audio (option) | 30 |
| 3 | Commande de siège conducteur réglable électriquement (option) | 25 |
| 4 | Commande de siège passager réglable électriquement (option) | 25 |
| 5 | Entrée conducteur – verrouillage centralisé, vitres électriques, rétroviseur extérieur | 25 |
| 6 | Entrée passager avant – verrouillage centralisé, vitres électriques, rétroviseur extérieur | 25 |
| 7 | – | – |
| 8 | Radio; Lecteur CD. | 15 |
| 9 | Système de navigation Volvo (option); Radio satellite Sirius (option); Divertissement aux sièges arrière (RSE) – option. | 10 |
| 10 | Diagnostic embarqué; Commutateur de feux; Capteur d’angle de braquage; Module de volant. | 5 |
| 11 | Allumage; SRS; Module de commande moteur (V8, 6 cylindres); Antidémarrage; Module de commande de transmission (V8, 6 cylindres). | 7,5 |
| 12 | Éclairage de plafond; Module de commande électronique supérieur. | 10 |
| 13 | Toit ouvrant (option) | 15 |
| 14 | Kit mains libres Bluetooth | 5 |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
À propos du Volvo XC90 (2003-2022)
Le Volvo XC90 est un SUV de luxe, introduit pour la première fois en 2003 et produit jusqu’en 2022. Ce modèle est réputé pour sa construction robuste, son intérieur spacieux et son haut niveau de sécurité, caractéristiques de la marque Volvo. Tout au long de sa production, le Volvo XC90 a offert diverses options de motorisation, y compris des variantes essence, diesel et hybrides, assurant un équilibre entre performance et efficacité. Le véhicule se distingue également par ses technologies avancées et ses éléments de confort, ce qui en fait un choix idéal pour les familles et les conducteurs exigeants.
Schéma de la boîte à fusibles du Volvo XC90
Cette page présente le schéma de la boîte à fusibles du Volvo XC90, essentiel pour l’identification et le remplacement des fusibles. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur, l’habitacle et le coffre du véhicule. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr et fiable du véhicule, il est donc important d’y prêter une attention particulière.
