Volvo C70 (1998-2013) – Boîte à fusibles

Volvo C70 (1998-1999) – schéma de la boîte à fusibles

Année de fabrication : 1998, 1999.

Le fusible de l’allume-cigare (prise de courant) de la Volvo C70 (1998-1999) est le fusible 11C/30 dans la boîte à fusibles du compartiment moteur.

Bloc électrique central

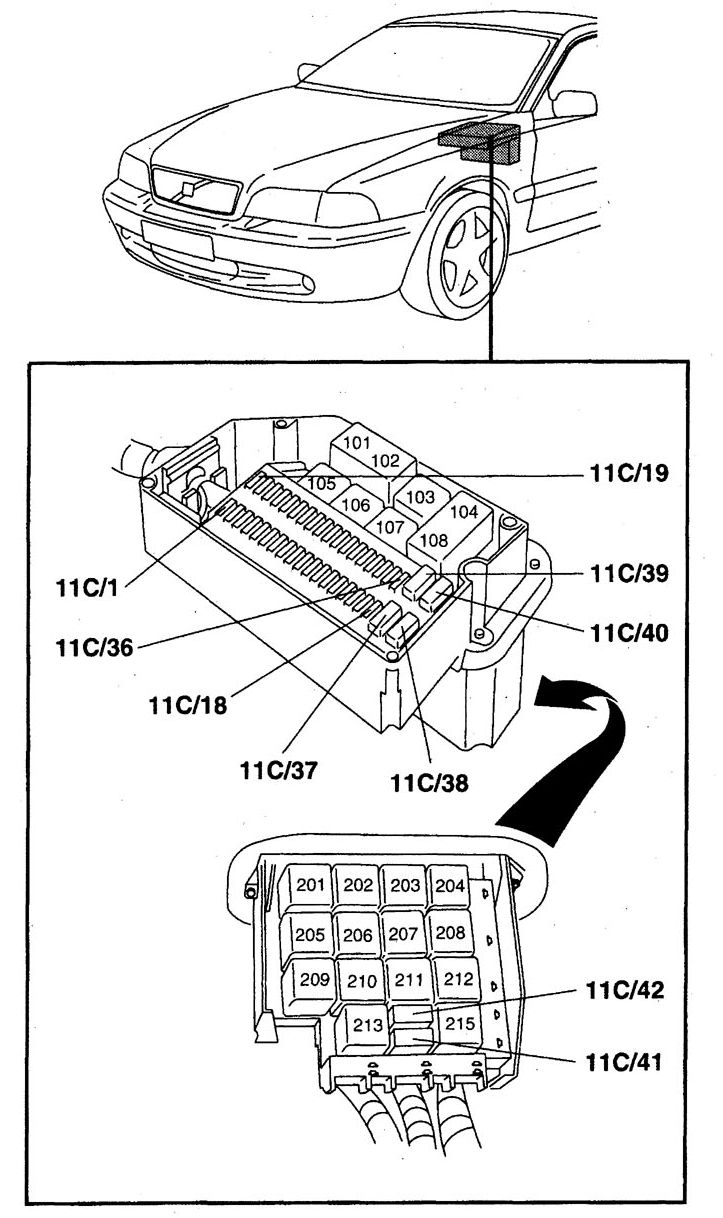

Volvo C70 – schéma de la boîte à fusibles – bloc électrique central

N°	Description	Ampérage [A]
11C / 1	–	–
11C / 2	Verrouillage centralisé, alarme antivol du module de commande, Interrupteur de mode AW 50-42, module de commande RTI	10
11C / 3	Module de commande ABS	10
11C / 4	Antidémarrage	10
11C / 5	Climatisation, Connecteur de liaison de données (DLC)	15
11C / 6	Module de commande de verrouillage centralisé, alarme antivol, sirène d’alarme, capteur de mouvement (S70/V70)	20
11C / 7	Radio, Amplificateur	15
11C / 8	Antidémarrage, tableau de bord connecté, interrupteur d’éclairage	15
11C / 9	Siège arrière chauffant (S70/V70), Amplificateur (C70)	20
11C / 10	Clé de contact	15
11C / 11	Ampoule de feu stop (frein)	10
11C / 12	Chauffage du liquide de refroidissement moteur (Diesel), Amplificateur (C70)	20
11C / 13	Clignotants, Feu clignotant de signal d’urgence, Ampoule clignotante de phare, Module de commande de verrouillage centralisé, alarme antivol, Verrouillage centralisé à distance, alarme antivol, Capteur de bris de vitre	15
11C / 14	Lunette arrière chauffante, Rétroviseurs extérieurs chauffants	30
11C / 15	Éclairage d’accueil, Éclairage de la boîte à gants, éclairage supplémentaire de l’espace pour les pieds, ampoules d’avertissement de porte ouverte, éclairage du coffre, rappel de ceinture de sécurité, module de commande RTI, lecteur CD RTI, affichage RTI	10
11C / 16	Antenne d’alimentation, Lecteur CD, Connecteur de sortie de remorque (S70/V70), Accessoires, Attelage de remorque (C70)	30
11C / 17	Phares antibrouillard avant	20

11C / 18	Avertissement de clé, Verrouillage centralisé, unité de commande d’alarme antivol	10
11C / 19	Phare de croisement gauche, Accessoires	15
11C / 20	Phare de croisement droit, Ampoule d’avertissement de phare de croisement	15
11C / 21	Phare de route gauche	15
11C / 22	Phare de route droit	15
11C / 23	Feux de position, ampoule arrière, Éclairage de la plaque d’immatriculation	10
11C / 24	Feux de position, ampoule arrière, capteur d’avertissement de défaillance d’ampoule	10
11C / 25	Feu antibrouillard arrière, ampoule de contrôle des feux antibrouillard arrière	10
11C / 26	Interrupteur d’éclairage	15
11C / 27	Ampoule de feu de recul (marche arrière), clignotant	15
11C / 28	Sièges chauffants, Siège arrière chauffant (S70 / V70)	25
11C / 29	Bande 15 (15/4) : rétroviseurs extérieurs chauffants, rappel de ceinture de sécurité, régulateur de vitesse, capteur d’avertissement de défaillance d’ampoule, sirène d’alarme, verrouillage de la transmission, capteur de température des gaz d’échappement, chauffage du liquide de refroidissement moteur (Diesel), attelage de remorque (C70)	10
11C / 30	Allume-cigare/prise 12V avant, module de contrôle RTI, lecteur CD RTI, affichage RTI	15
11C / 31	Contrôle de la climatisation	25
11C / 32	Radio / amplificateur	10
11C / 33	Bande X (15/8) : Réglage de la largeur du faisceau, lave-glace / essuie-glace arrière	15
11C / 34	Klaxon, Lave-glace/essuie-glace avant, Lave-glace/essuie-glace de phare, Klaxon	25
11C / 35	Éclairage des clignotants et du panneau de commande, éclairage du cendrier, toit électrique, rétroviseur (C70)	10
11C / 36	Allume-cigare / prise 12 V arrière, sièges électriques	15

Numéro	Description
11C / 37	Vitres électriques, toit électrique, rétroviseurs extérieurs électriques (pas CONV), rétroviseurs extérieurs rabattables électriquement (pas CONV), déshumidification arrière et rétroviseurs extérieurs chauffants électriquement (pas CONV)
11C / 38	Vitres électriques (C70)
11C / 39	Sièges électriques (LH)
11C / 40	Sièges électriques (AH)
11C / 41	Actionneur – capote (CONV)
11C / 42	Capote (CONV)

Relais

position	description
15	ventilateur de refroidissement électrique
16	–
17	démarrage
18	climatisation

Boîte à fusibles / relais du compartiment moteur

Numéro	Description	[A]
11A / 1	Ventilateur de refroidissement moteur (FC)	60
11A / 2	Fusibles 11 C / 26 · 29 via le relais de surcharge 151_t Fusibles 11 C / 33-37 via le relais de surcharge X	50
11A / 3	Démarrage, pompe d’injection air secondaire (PAIR), chauffage du gazole connecteur de liquide de refroidissement	50
11A / 4	Module de commande ABS	50
11A / 5	Relais principal de phare capteur de défaillance d’ampoule d’avertissement	50
11A / 6	Fusibles 11 C / 5-10	60
11A / 7	Fusibles 11 C / 11-17 et fusibles 11C / 39-40	50
11A / 8	Fusible 11 B / 1, fusibles 11B / 2-5 via relais principal du système d’injection de carburant	60
11A / 9	Bougies de préchauffage 1-5 via relais de bougies de préchauffage (moteurs diesel)	80
11B / 1	Clé de contact, module de commande moteur (ECM), module de commande AW 50-42, relais principal du système d’injection de carburant (Motronic 4.3 / 4.4)	10
11B / 2	Module de commande moteur (ECM), injecteurs, valve de régulation d’air de ralenti (IAC), capteur de débit d’air (MAF), pompe d’injection de carburant (diesel), valve de distribution d’injection (diesel)	10
11B / 3	Pompe à carburant (FP), module de décharge d’allumage (IDM) et bobine d’allumage, relais de bougies de préchauffage (diesel), liquide de refroidissement des bougies de préchauffage (diesel), valve de régulation de turbocompresseur (TC) (diesel), convertisseur EGR (diesel), chauffage de l’air avant injection via résistance PTC (diesel)	20 (15 diesel)
11B / 4	Module de commande AW 50-42	10
11B / 5	Relais de climatisation (A/C), capteur d’oxygène chauffé (H02S) avant, capteur d’oxygène chauffé arrière, valve de purge du réservoir (CP), système d’injection d’air secondaire électrovanne (PAIR), valve de coupure de l’absorbeur de vapeurs de carburant EVAP, relais de bouton d’air secondaire pompe du système d’injection (PAIR), valve de régulation de turbocompresseur (TC), résistance PTC de chauffage de l’air	10

Volvo C70 (2001) – schéma de la boîte à fusibles

Année de fabrication : 2001.

Le fusible de l’allume-cigare (prise de courant) de la Volvo XC90 (2003) est le fusible 30 dans la boîte à fusibles (supplémentaire).

Relais / boîte à fusibles principale

La boîte à fusibles est située dans le compartiment moteur.

Relais

Position	Description
15	Ventilateur de refroidissement électrique
16	–
17	Moteur de démarrage
18	Climatisation

Fusibles dans la boîte à relais / fusibles (fusibles du système principal)

Position	Description	Ampérage [A]
1	Ventilateur de refroidissement électrique	60
2	Fusibles dans la boîte à fusibles supplémentaire	50
3	Moteur de démarrage	50
4	ABS, STC	50
5	Phares	50
6	Fusibles dans la boîte à fusibles supplémentaire	60
7	Fusibles dans la boîte à fusibles supplémentaire	50
8	Modules de commande – moteur / transmission automatique	60
9	–	–
10	Clé de contact, Modules de commande – moteur / transmission automatique	10
11	Relais de climatisation, système de carburant	15
12	Pompe à carburant, injecteurs de carburant, module de commande moteur	15
13	Système d’allumage	15
14	Système d’émissions	20

Fusibles (boîte à fusibles supplémentaire)

Position	Description	Ampérages [A]
1	Électrovanne d’ouverture du coffre	10
2	Feu antibrouillard arrière, connecteurs de remorque	10
3	Verrouillage centralisé	10
4	Antidémarrage, ABS, verrouillage de la transmission	10
5	Systèmes de climatisation, diagnostic embarqué OBDII	15
6	Verrouillage centralisé	20
7	Système audio	15
8	Antidémarrage, ordinateur de bord, interrupteur d’éclairage	15
9	Amplificateur – système audio	30
10	Verrouillage centralisé à distance	10
11	Feux de freinage	10
12	Système audio	30
13	Feux de détresse, feux avant, verrouillage centralisé à distance	15
14	Lunette arrière et rétroviseurs extérieurs chauffants	40
15	Feux supplémentaires, témoins de porte ouverte, éclairage du coffre, rappel de ceinture de sécurité, éclairage de la boîte à gants, éclairage du miroir de courtoisie	10
16	Antenne motorisée, connecteur électrique pour remorque, accessoires	30
17	Phares antibrouillard avant	20
18	Rappel de clé, relais de phares	10
19	Phare de croisement gauche, accessoires	15
20	Phare de croisement droit, témoin de phares de croisement	15

21	Phare de route gauche	15
22	Phare de route droit	15
23	Feux de position avant / arrière gauche, feu arrière gauche, éclairage de la plaque d’immatriculation, connecteurs de remorque	10
24	Feux de position avant / arrière droit, feu arrière droit, connecteurs de remorque	10
25	–	–
26	Interrupteur d’éclairage	15
27	Feux de recul, clignotants	15
28	Sièges avant chauffants (certains modèles)	25
29	Lunette arrière chauffante, verrouillage de la transmission, rappel de ceinture de sécurité, régulateur de vitesse, rétroviseurs extérieurs chauffants, capteur de défaillance d’ampoule, accessoires	10
30	Autre prise 12 V présente.	15
31	Systèmes de climatisation avec ventilateur dans l’habitacle	25
32	Système audio, ECC, toit ouvrant, éclairage des instruments	10
33	–	–
34	Essuie-glaces / lave-glace de pare-brise, klaxon	25
35	Accessoires, toit solaire, éclairage du miroir de courtoisie du conducteur, éclairage supplémentaire, fonction de gradation automatique du miroir	10
36	Rappel de ceinture de sécurité	15
37	Vitres électriques, toit électrique, rétroviseurs électriques	AUT / CB **
38	–	–
39	Siège électrique (côté conducteur)	AUT / CB **
40	Siège électrique (côté passager)	AUT / CB **
41	Actionneur – capote (CONV)	AUT / CB **
42	Capote (CONV)	AUT / CB **
* Certains des équipements / systèmes mentionnés peuvent n’être disponibles que sur certains modèles. ** Il s’agit d’un disjoncteur automatique situé dans la boîte à fusibles et ne nécessitant généralement pas de remplacement.

Volvo C70 (2002) – schéma de la boîte à fusibles

Année de fabrication : 2002.

Le fusible de l’allume-cigare (prise de courant) de la Volvo C70 (2002) est le fusible 30 dans la boîte à fusibles (supplémentaire).

Relais / boîte à fusibles principale

La boîte à fusibles est située dans le compartiment moteur.

Relais

Position	Description
15	Ventilateur de refroidissement électrique
16	–
17	Moteur de démarrage
18	Climatisation

Fusibles dans la boîte à relais / fusibles principale (fusibles du système principal)

Position	Description	Ampérages [A]
1	Ventilateur de refroidissement électrique	60
2	Fusibles dans la boîte à fusibles	50
3	Moteur de démarrage	50
4	ABS	50
5	Phares	50
6	Fusibles dans la boîte à fusibles	60
7	Fusibles dans la boîte à fusibles	50
8	Modules de commande – moteur / transmission automatique	60
9	Vitres électriques gauche / droite **	60
10	Clé de contact, Modules de commande – moteur / transmission automatique	10
11	Relais de climatisation, système de carburant	15
12	Pompe à carburant, injecteurs de carburant, module de commande moteur	15
13	Système d’allumage	15
14	Système d’émissions	20
* Certains des équipements / systèmes mentionnés peuvent n’être disponibles que sur certains modèles. ** Concerne uniquement le C70 Cabriolet.

Fusibles (boîte à fusibles supplémentaire)

Position	Fonctionnement	Ampérages [A]
1	Fermeture du coffre	10
2	Feu antibrouillard arrière / témoin	10
3	Verrouillage centralisé	10
4	Antidémarrage, ABS, verrouillage de la transmission	10
5	Systèmes de climatisation, diagnostic embarqué OBDII	15
6	Verrouillage centralisé	20
7	Système audio	15
8	Antidémarrage, ordinateur de bord, interrupteur d’éclairage	15
9	Amplificateur – système audio	30
10	Verrouillage centralisé à distance	10
11	Feux de freinage	10
12	Amplificateur – système audio	30
13	Feux de détresse, feux avant	15
14	Lunette arrière et rétroviseurs extérieurs chauffants	40
15	Feux supplémentaires, témoins de porte ouverte, coffre, rappel de ceinture de sécurité, éclairage de la boîte à gants, vitres électriques	10
16	Antenne motorisée, prise électrique pour remorque, accessoires, changeur de CD (option)	30
17	Phares antibrouillard avant	20
18	Rappel de clé	10
19	Phare de croisement gauche, accessoires	15
20	Phare de croisement droit, témoin de phares de croisement	15
21	Phare de route gauche	15

22	Phare de route droit	15
23	Feux de position, arrière, éclairage de la plaque d’immatriculation	10
24	Feux de position, arrière	10
25	–	–
26	Interrupteur de phares	15
27	Feux de recul, clignotants	15
28	Sièges avant chauffants (certains modèles)	25
29	Lunette arrière / rétroviseurs extérieurs chauffants, verrouillage de la transmission, rappel de ceinture de sécurité, régulateur de vitesse, capteur de défaillance d’ampoule, prise électrique pour remorque, capote électrique	10
30	Prise 12 V supplémentaire (avant)	15
31	Système de climatisation	25
32	Système audio, toit ouvrant, désactivation de l’antenne / couvercle de coffre, éclairage des instruments, système de climatisation	10
33	–	–
34	Essuie-glaces / lave-glace de pare-brise / projecteur, klaxon	25
35	Éclairage des instruments, accessoires, cloche de toit ouvrant, vitres / rétroviseurs électriques, rétroviseurs à gradation automatique (option)	10
36	Sièges électriques, verrouillage des ceintures de sécurité	15
37	Vitres électriques (côté passager)	AUT / CB **
38	Vitres électriques (côté conducteur)	AUT / CB **
39	Siège électrique (côté conducteur)	AUT / CB **
40	Siège électrique (côté passager)	AUT / CB **
41	Capote électrique	AUT / CB ***
42	Capote électrique	AUT / CB ***
* Certains des équipements / systèmes mentionnés peuvent n’être disponibles que sur certains modèles. ** Il s’agit d’un disjoncteur automatique situé dans la boîte à fusibles et ne nécessitant généralement pas de remplacement. *** Ces disjoncteurs automatiques sont situés dans l’unité de commande.

Volvo C70 (2003 – 2005) – schéma de la boîte à fusibles

Année de fabrication : 2003, 2004, 2005.

Le fusible de l’allume-cigare (prise de courant) de la Volvo C70 (2003-2005) est le fusible 30 dans la boîte à fusibles.

Relais / boîte à fusibles principale

La boîte à fusibles est située dans le compartiment moteur.

Relais

Numéro	Description
15	Ventilateur de refroidissement électrique
16	–
17	Moteur de démarrage
18	Climatisation

Fusibles et relais dans la boîte à fusibles principale

Numéro	Description	Ampères [A]
1	Ventilateur de refroidissement électrique	60
2)	Fusibles dans la boîte à fusibles supplémentaire	50
3)	Moteur de démarrage	50
4	ABS, STC	50
5	Phares	50
6	Fusibles dans la boîte à fusibles supplémentaire	60
7	Fusibles dans la boîte à fusibles supplémentaire	50
8	Modules de commande – moteur, transmission automatique	60
9	Vitres électriques gauche / droite	60
10	Interrupteur d’allumage, modules de commande – moteur, transmission automatique	10
11	Relais de climatisation, système de carburant	15
12	Pompe à carburant, injecteurs de carburant, module de commande moteur	15
13	Système d’allumage	15
14	Système d’émissions	20

Fusibles (boîte à fusibles supplémentaire)

Numéro	Description	Ampères [A]
1	Électrovanne d’ouverture du coffre	10
2)	Feu antibrouillard arrière, raccords de remorque	10
3)	Système de verrouillage centralisé	10
4	Antidémarrage ; ABS ; Shiftlock.	10
5	Système de climatisation ; Diagnostic OBDII embarqué.	15
6	Système de verrouillage centralisé	20
7	Système audio	15
8	Antidémarrage ; Ordinateur de bord ; Interrupteur de phares.	15
9	Amplificateur – système audio	30
10	Système d’ouverture de véhicule à distance sans clé	10
11	Feux de freinage	10
12	Système audio	30
13	Feux de détresse ; Feux de direction ; Verrouillage centralisé ; Clignotants.	15
14	Lunette arrière et rétroviseurs extérieurs chauffants	40
15	Éclairage supplémentaire, témoins de porte ouverte, coffre, rappel de ceinture de sécurité, éclairage de la boîte à gants, vitres électriques	10
16	Antenne motorisée, prise électrique de remorque, accessoires, changeur de CD (option)	30
17	Phares antibrouillard avant	20
18	Rappel de clé, relais de phares	10
19	Phare de croisement gauche, accessoires	15
20	Phare de croisement droit, phare de route	15
21	Phare de croisement gauche	15

22	Phare de croisement droit	15
23	Feux de position avant / arrière gauche, feu arrière gauche, feux de plaque d’immatriculation, attelages de remorque	10
24	Feux de position avant / arrière droit, feu arrière droit, feux de plaque d’immatriculation, attelages de remorque	10
25	–	–
26	Interrupteur d’éclairage	15
27	Feux de recul, clignotants	15
28	Sièges avant chauffants (certains modèles)	25
29	Lunette arrière chauffante, rétroviseurs extérieurs, verrouillage de la transmission, rappel de ceinture de sécurité, régulateur de vitesse, capteur de défaillance d’ampoule, prise électrique d’attelage de remorque, toit escamotable électrique	10
30	Prise auxiliaire 12 volts	15
31	Systèmes de ventilation et de climatisation dans l’habitacle	25
32	Système audio, ECC, cabriolet, désactivation du couvercle de coffre, éclairage des instruments	10
33	–	–
34	Essuie-glaces / lave-phares, klaxon	25
35	Accessoires, toit escamotable, éclairage des rétroviseurs du conducteur, éclairage supplémentaire, fonction de gradation automatique du rétroviseur (option)	10
36	Airbag SRS	15
37	Vitres électriques, rétroviseurs électriques	AUT / CB **
38	–	AUT / CB **
39	Siège électrique (côté conducteur)	AUT / CB **
40	Siège électrique (côté passager)	AUT / CB **
41	Siège électrique (côté conducteur)	AUT / CB ***
42	Siège électrique (côté passager)	AUT / CB ***
* Certains des équipements / systèmes mentionnés peuvent n’être disponibles que sur certains modèles.** Il s’agit d’un disjoncteur automatique situé dans la boîte à fusibles et ne nécessitant généralement pas de remplacement. *** Ces interrupteurs sont situés dans l’unité de commande.

Volvo C70 mk2 (2006-2008) – schéma de la boîte à fusibles

Année de fabrication : 2006, 2007, 2008.

Le fusible de l’allume-cigare (prise de courant) de la Volvo C70 (2006-2008) est le fusible 45 dans la boîte à fusibles de l’habitacle.

Boîte à fusibles dans le compartiment moteur

Fusible	Description	Ampérages [A]
1	Ventilateur de refroidissement (radiateur)	50
2	Direction assistée	80
3	Alimentation de la boîte à fusibles de l’habitacle	60
4	Alimentation de la boîte à fusibles de l’habitacle	60
5	Non utilisé	–
6	Non utilisé	–
7	Pompe ABS	30
8	Vannes ABS	20
9	Fonctions moteur	30
10	Ventilateur du système de climatisation	40
11	Essuie-phares, toit rigide escamotable, compartiments verrouillables	20
12	Alimentation de la lunette arrière chauffante	30
13	Relais du démarreur	30
14	Connecteur de remorque	40
15	Tablette en verre escamotable	30
16	Alimentation du système audio	40
17	Essuie-glaces	30

18	Alimentation de la boîte à fusibles de l’habitacle	40
19	Non utilisé	–
20	Klaxon	15
21	Non utilisé	20
22	Caisson de basses	25
23	Module de commande moteur ECM (essence 5 cylindres), transmission (TCM)	10
24	Non utilisé	20
25	Non utilisé	–
26	Clé de démarrage	15
27	Compresseur de climatisation	10
28	Non utilisé	–
29	Phares antibrouillard avant (option)	15
30	Non utilisé	3
31	Non utilisé	–
32	Injecteurs de carburant	10
33	Sonde lambda chauffée, pompe à vide	20
34	Bobine d’allumage, capteur de pression de l’unité de commande de climatisation	10
35	Vannes du capteur moteur, relais de climatisation, élément PTC du piège à huile, filtre à charbon, capteur de débit d’air	15
36	Module de commande moteur (ECM), capteur de papillon	10

Boîte à fusibles dans l’habitacle

La boîte à fusibles de l’habitacle est située sous l’espace passager.

Fusible	Description	Ampérages [A]
37	Non utilisé	–
38	Non utilisé	–
39	Non utilisé	–
40	Non utilisé	–
41	Non utilisé	–
42	Non utilisé	–
43	Système audio, système de navigation Volvo (option)	15
44	Système de retenue supplémentaire (SRS), unité de commande moteur	10
45	Prise 12 V dans l’habitacle	15
46	Éclairage – boîte à gants, tableau de bord et espaces pour les pieds	5
47	Éclairage intérieur	5
48	Essuie-glace avant	15
49	Système de retenue supplémentaire (SRS), capteur de poids passager (OWS)	10
50	Non utilisé	–
51	Relais du filtre à carburant	10
52	Unité de commande de transmission (TCM), système ABS	5
53	Direction assistée	10
54	Aide au stationnement (option), phares Bi-Xenon® (option)	10
55	Non utilisé	–
56	Télécommande du système de navigation Volvo (option), unité de commande de la sirène d’avertissement	10
57	Prise de diagnostic intégrée, interrupteur de feux de freinage	15
58	Phare droit, relais des feux auxiliaires	7,5
59	Phare gauche	7,5
60	Siège conducteur chauffant (option)	15

61	Siège passager chauffant (option)	15
62	Non utilisé	–
63	Vitres électriques à l’arrière côté passager	20
64	Témoins de verrouillage dans les panneaux de porte, système de navigation Volvo (option)	5
65	Système d’amplification	5
66	Module de commande du système audio (ICM), système de climatisation	10
67	Non utilisé	–
68	Régulateur de vitesse	5
69	Système de climatisation, capteur de pluie (option), bouton BLIS (option)	5
70	Non utilisé	–
71	Non utilisé	–
72	Non utilisé	–
73	Éclairage de plafond avant	5
74	Relais de la pompe à carburant	15
75	Non utilisé	–
76	Non utilisé	–
77	Prise 12 V dans le coffre, module de commande des accessoires (AEM)	15
78	Non utilisé	–
79	Feux de recul	5
80	Non utilisé	–
81	Vitres électriques – arrière côté conducteur	20
82	Vitres électriques et verrouillage des portes – porte avant côté passager	25
83	Vitres électriques et verrouillage des portes – porte avant côté conducteur	25
84	Siège passager à commande électrique (option)	25
85	Siège conducteur à commande électrique (option)	25
86	Relais d’éclairage intérieur, éclairage du coffre, sièges électriques	5

Volvo C70 mk2 (2009) – schéma de la boîte à fusibles

Année de fabrication : 2009.

Le fusible de l’allume-cigare (prise de courant) de la Volvo C70 (2009) est le fusible 45 dans la boîte à fusibles de l’habitacle.

Boîte à fusibles dans le compartiment moteur

Fusible	Description	Ampérages [A]
1	Ventilateur de liquide de refroidissement	50
2	Direction assistée (sauf moteur 1,6 litre)	80
3	Alimentation de la boîte à fusibles de l’habitacle	60
4	Alimentation de la boîte à fusibles de l’habitacle	60
5	Élément de climatisation, chauffage PTC supplémentaire *	80
6	Bougie de préchauffage (moteur diesel)	70
7	Pompe ABS	30
8	Vannes ABS	20
9	Fonctions moteur	30
10	Ventilateur	40
11	Lave-phares, toit électrique, boîte à gants verrouillable et coffre à skis	20
12	Alimentation de la lunette arrière chauffante	30
13	Relais du démarreur	30
14	Câblage de remorque *	40
15	Toit électrique	30
16	Alimentation du système d’infodivertissement	40
17	Essuie-glaces	30

18	Alimentation de la boîte à fusibles de l’habitacle	40
19	réserve	–
20	Klaxon	15
21	Chauffage de carburant auxiliaire, chauffage de l’habitacle	20
22	Caisson de basses	25
23	Module de commande moteur ECM (essence 5 cylindres), transmission (TCM)	10
24	Filtre à carburant chauffant, séparateur d’huile avec élément PTC (diesel)	20
25	réserve	–
26	Clé de contact	15
27	Compresseur de climatisation	10
28	réserve	–
29	Phares antibrouillard avant	15
30	Module de commande moteur ECM (diesel 4 cylindres)	3
31	réserve	–
32	Injecteurs (essence), capteur de débit d’air et commande de turbocompresseur (diesel)	10
33	Sonde lambda, pompe à vide (essence), module de commande moteur ECM (diesel)	20
34	Interrupteur de pression, système de climatisation, bobines d’allumage (essence), bougies de préchauffage et système de commande des émissions EGR (diesel)	10
35	Capteurs moteur pour vannes, relais de bobine, élément PTC de climatisation, séparateur d’huile (essence), module de commande moteur ECM (diesel), réservoir (essence), capteur de débit d’air MAF (essence)	15
36	Module de commande moteur ECM (pas moteur diesel 5 cylindres), capteur de position de la pédale d’accélérateur, sonde lambda (diesel)	10

Boîte à fusibles dans l’habitacle

La boîte à fusibles de l’habitacle est située sous l’espace passager.

Fusible	Description	Ampérage [A]
37	Non utilisé	–
38	Non utilisé	–
39	Non utilisé	–
40	Non utilisé	–
41	Non utilisé	–
42	Non utilisé	–
43	Téléphone, système audio, RTI (option)	15
44	Système SRS, module de commande moteur ECM (5 cylindres)	10
45	Prise électrique, habitacle	15
46	Habitacle, espace passager et éclairage supplémentaire	5
47	Éclairage intérieur	5
48	Système de pulvérisation	15
49	Système SRS	10
50	réserve	–
51	Chauffage auxiliaire de l’habitacle, relais du filtre à carburant, chauffage	10
52	Module de commande de transmission (TCM), système ABS	5
53	Servotronic	10
54	Aide au stationnement, Bi-Xenon? *	10
55	Module de commande sans clé	–
56	Module de télécommande, module de commande de sirène	10
57	Connecteur de liaison de données (DLC), interrupteur de feux de freinage	15
58	Phare de croisement (droit), bobine de relais pour feux auxiliaires	7,5
59	Phares de croisement (gauche)	7,5
60	Chauffage de siège (côté conducteur)	15

61	Chauffage de siège (côté passager)	15
62	réserve	–
63	Alimentation, vitre électrique, arrière droite	20
64	Ampoule pour verrouillage de porte, RTI	5
65	Système d’infodivertissement	5
66	Module de commande d’infodivertissement (ICM), climatisation	10
67	réserve	–
68	Régulateur de vitesse	5
69	Système de climatisation, capteur de pluie *, bouton BLIS *	5
70	réserve	–
71	réserve	–
72	réserve	–
73	Console supérieure d’éclairage intérieur (OHC), rappel de ceinture de sécurité des sièges arrière	5
74	Relais de la pompe à carburant	15
75	réserve	–
76	réserve	–
77	Prise électrique dans le coffre, module électronique supplémentaire (AEM)	15
78	réserve	–
79	Éclairage de recul	5
80	réserve	–
81	Alimentation, vitre électrique, arrière gauche	20
82	Alimentation, vitre électrique et porte, avant droite	25
83	Alimentation, vitre électrique et porte, avant gauche	25
84	Siège passager à commande électrique	25
85	Siège conducteur à commande électrique	25
86	Relais d’éclairage intérieur, éclairage du coffre, sièges électriques	5

Volvo C70 mk2 (2010-2013) – schéma de la boîte à fusibles

Année de fabrication : 2010, 2011, 2012, 2013.

Le fusible de l’allume-cigare (prise de courant) de la Volvo C70 (2010-2013) est le fusible 45 dans la boîte à fusibles de l’habitacle.

Boîte à fusibles dans le compartiment moteur

Fusible	Description	Ampérages [A]
1	Ventilateur de radiateur (radiateur)	50
2	Direction assistée	80
3	Alimentation de la boîte à fusibles de l’habitacle	60
4	Alimentation de la boîte à fusibles de l’habitacle	60
5	Élément, unité de climatisation	80
6	Non utilisé	–
7	Pompe ABS	30
8	Vannes ABS	20
9	Fonctions moteur	30
10	Ventilateur du système de climatisation	40
11	Lave-glace, ventilateur de climatisation, toit rigide escamotable	20
12	Chauffage de la lunette arrière	30
13	Relais du démarreur	30
14	Connecteur de remorque (accessoire)	40
15	Toit rigide escamotable	30
16	Alimentation du système audio	40
17	Essuie-glaces	30

18	Alimentation de la boîte à fusibles de l’habitacle	40
19	Non utilisé	–
20	Klaxon	15
21	Non utilisé	–
22	Caisson de basses	25
23	Module de commande moteur (ECM) / module de commande de transmission (TCM)	10
24	Non utilisé	–
25	Non utilisé	–
26	Clé de démarrage	15
27	Compresseur de climatisation	10
28	Non utilisé	–
29	Phares antibrouillard avant *	15
30	Non utilisé	–
31	Non utilisé	–
32	Injecteurs de carburant	10
33	Sonde lambda chauffée, pompe à vide	20
34	Bobines d’allumage, capteur de pression de l’unité de climatisation	10
35	Vannes du capteur moteur, relais de climatisation, bobine de relais, piège à huile de l’élément PTC, réservoir, débitmètre massique d’air	15
36	Module de commande moteur (ECM), capteur de papillon	10

Boîte à fusibles dans l’habitacle

La boîte à fusibles de l’habitacle est située sous le compartiment moteur.

Fusible	Description	Ampérages [A]
37	Non utilisé	–
38	Non utilisé	–
39	Non utilisé	–
40	Non utilisé	–
41	Non utilisé	–
42	Non utilisé	–
43	Système audio, Bluetooth, système de navigation Volvo *	15
44	Système de retenue supplémentaire (SRS), module de commande moteur	10
45	Prise 12 V dans l’habitacle	15
46	Éclairage – boîte à gants, tableau de bord et espace pour les pieds	5
47	Éclairage intérieur	5
48	Lave-glace de pare-brise	15
49	Système de retenue supplémentaire (SRS), capteur de poids passager (OWS)	10
50	Non utilisé	–
51	Relais du filtre à carburant	10
52	Module de commande de transmission (TCM), ABS	5
53	Direction assistée	10
54	Aide au stationnement *, feux de virage actifs *	10
55	Non utilisé	–
56	Module de télécommande du système de navigation Volvo, module de commande de la sirène d’avertissement	10
57	Prise de diagnostic intégrée, interrupteur des feux de freinage	15
58	Phare avant droit, relais des feux auxiliaires	7,5
59	Phare avant gauche	7,5
60	Siège conducteur chauffant *	15

61	Siège passager chauffant *	15
62	Non utilisé	–
63	Vitres électriques – arrière côté passager	20
64	Radio satellite SiriusXM? *	5
65	Système d’amplification	5
66	Module de commande du système audio (ICM), système de climatisation	10
67	Non utilisé	–
68	Régulateur de vitesse	5
69	Système de climatisation, capteur de pluie *, bouton BLIS *	5
70	Non utilisé	–
71	Non utilisé	–
72	Non utilisé	–
73	Éclairage de plafond avant	5
74	Relais de la pompe à carburant	15
75	Non utilisé	–
76	Non utilisé	–
77	Prise 12 V dans le coffre Module de commande des accessoires (AEM)	15
78	Non utilisé	–
79	Feux de recul	5
80	Non utilisé	–
81	Vitres électriques – arrière côté conducteur	20
82	Vitres électriques – porte latérale passager	25
83	Vitres électriques et verrouillage des portes – porte avant côté conducteur	25
84	Siège passager à commande électrique	25
85	Siège conducteur à commande électrique	25
86	Relais d’éclairage intérieur, éclairage du coffre, sièges électriques	5

À propos de la Volvo C70 (1998-2013)

La Volvo C70, produite de 1998 à 2013, est un coupé et un cabriolet élégants qui combinent la qualité suédoise avec un design luxueux. Ce modèle est connu pour sa conduite confortable et son haut niveau de sécurité, typique de la marque Volvo. La C70 était disponible avec diverses motorisations, y compris des moteurs essence et diesel, offrant différents niveaux de puissance. L’intérieur du véhicule est équipé de matériaux de qualité et de technologies modernes, ce qui en fait un véhicule idéal pour ceux qui recherchent confort et style.

Schéma de la boîte à fusibles de la Volvo C70

Cette page présente le schéma de la boîte à fusibles de la Volvo C70, indispensable pour l’identification et le remplacement des fusibles. Dans ce véhicule, la boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur, généralement sous le tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important de connaître sa disposition et ses fonctions.
