Volvo V40 (2013-2019) – boîte à fusibles
Volvo V40 (2013) – schéma de la boîte à fusibles
Année de fabrication : 2013
Le fusible de l’allume-cigare (prise de courant) dans la Volvo V40 (2013) est le fusible 25 dans le schéma des fusibles du compartiment moteur.

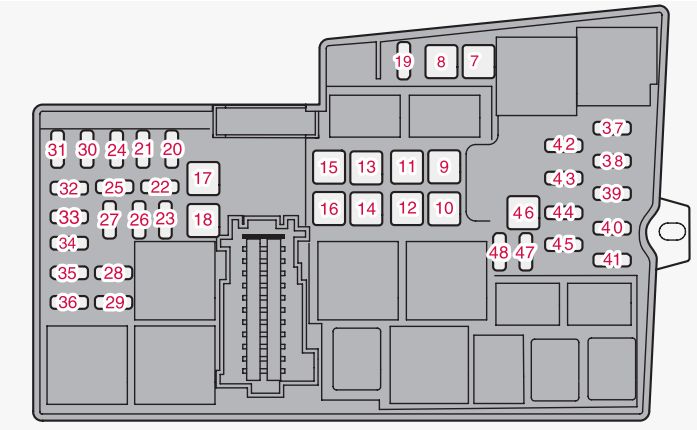

Schéma de la boîte à fusibles du compartiment moteur
| Fusible | [A] | Description |
| 7 | 40 | Pompe ABS |
| 8 | 30 | Vannes ABS |
| 9 | 20 | Lave-phares * |
| 10 | 40 | Ventilateur |
| 11 | – | – |
| 12 | 30 | Fusible principal pour les fusibles 32-36 |
| 13 | 30 | Électrovanne de démarreur
(pas Start / Stop) |
| 14 | 40 | Vitres électriques avant, côté droit * |
| 15 | – | – |
| 16 | 40 | Vitres électriques avant, côté gauche * |
| 17 | 20 | Chauffage stationnaire * |
| 18 | 20 | Essuie-glaces |
| 19 | 5 | Module électronique central,
tension de référence, batterie de secours (Start / Stop) |
| 20 | 15 | Klaxon |
| 21 | 5 | Feux de freinage |
| 22 | – | – |
| 23 | 5 | Contrôle des phares |
| 24 | 5 | Bobines de relais internes |
| 25 | 15 | Prise 12 V, console avant entre les sièges |
| 26 | 15 | Module de commande de transmission |
| 27 | 15 | Embrayage électromagnétique A / C |
| 28 | 15 | Prise 12 V, console arrière entre les sièges |
| 29 | 10 | Capteur de climatisation *;
moteurs de volet d’air d’accélérateur |
| 30 | 5 | Module de commande moteur (5 cylindres) |
| 31 | 20 | Siège électrique droit * |
| 32 | 10 | Bobine de relais
dans le relais de ventilateur de refroidissement (4 cylindres, 5 cylindres Diesel); Sonde Lambda (4 cylindres Essence); Débitmètre massique d’air (Diesel), soupape de dérivation, refroidissement EGR (Diesel); Vanne de régulation, débit de carburant (5 cylindres Diesel); Vanne de régulation, pression de carburant (5 cylindres Diesel) |
| 20 | Bobine de relais
dans le relais de ventilateur de refroidissement (5 cylindres Essence); Sondes Lambda (5 cylindres Essence) |
|
| 33 | 10 | Débitmètre massique d’air
(4 cylindres Essence); Vanne EVAP (4 cylindres Essence); Vannes d’injecteurs (5 cylindres Essence); Moteur de commande, turbo (4 cylindres Diesel); Vanne de régulation de débit de carburant (4 cylindres Diesel); Électrovanne, refroidissement de piston (5 cylindres Diesel); Vanne de régulation de turbo (5 cylindres Diesel); Capteur de niveau d’huile (5 cylindres Diesel) |
| 34 | 10 | Vannes (essence);
Solénoïdes (essence); Sonde Lambda (diesel); Chauffage de bloc moteur (5 cylindres); Débitmètre massique d’air (5 cylindres Essence) |
| 35 | 10 | Bobines d’allumage (essence) |
| 15 | Chauffage de filtre à carburant diesel;
Régulateur de bougies de préchauffage (5 cylindres Diesel); transmission automatique (5 cylindres Diesel Start / Stop) |
|
| 36 | 10 | Module de commande moteur (4 cylindres) |
| 15 | Module de commande moteur (5 cylindres);
Vanne d’accélérateur (5 cylindres Essence) |
|
| 37 | 5 | ABS |
| 38 | 10 | Module de commande moteur;
Module de commande de transmission; Airbag |
| 39 | 10 | Contrôle de la hauteur des phares * |
| 40 | 5 | Servomoteurs électriques |
| 41 | 15 | Module électronique central |
| 42 | – | – |
| 43 | 10 | Pompe de liquide de refroidissement (Start / Stop) |
| 44 | 5 | Système d’avertissement de collision |
| 45 | 5 | Capteur de pédale d’accélérateur |
| 46 | – | Point de charge, batterie de secours |
| 47 | – | – |
| 48 | – | – |

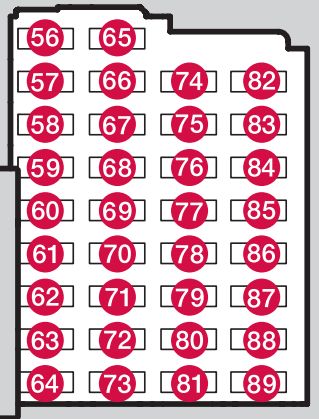

Sous la boîte à gants
| Fusible | [A] | Description |
| 56 | 20 | Pompe à carburant |
| 57 | – | – |
| 58 | 15 | Essuie-glace arrière |
| 59 | 5 | Position de réserve, éclairage intérieur |
| 60 | 10 | Éclairage intérieur;
Sièges électriques |
| 61 | 10 | Toit ouvrant * |
| 62 | 5 | Capteur de pluie*;
Rétroviseur intérieur avec teinte *; Capteur d’humidité * |
| 63 | 5 | Système d’avertissement de collision * |
| 64 | – | – |
| 65 | 10 | Désactivation, hayon arrière A. |
| 66 | – | – |
| 67 | 5 | Position de réserve 3, tension continue |
| 68 | 15 | Verrouillage de direction |
| 69 | 5 | Tableau de bord combiné |
| 70 | 10 | Verrouillage centralisé,
trappe de réservoir de carburant (B) |
| 71 | 10 | Panneau de climatisation |
| 72 | 7,5 | Module de commande |
| 73 | 5 | Sirène d’alarme *;
Connecteur OBDII |
| 74 | 15 | Faisceau principal |
| 75 | – | – |
| 76 | 10 | Feu de recul |
| 77 | 20 | Essuie-glaces avant (C);
Essuie-glace arrière |
| 78 | 5 | Antidémarrage |
| 79 | 15 | Position de réserve 1, alimentation CC |
| 80 | 20 | Position de réserve 2, alimentation CC |
| 81 | 5 | Alarme de capteur de mouvement *;
Récepteur à distance |
| 82 | 20 | Essuie-glaces avant (D);
Essuie-glace arrière |
| 83 | 10 | Verrouillage centralisé, trappe de réservoir de carburant (E) |
| 84 | 10 | Désactivation, couvercle arrière (F) |
| 85 | 7,5 | Élément PTC, chauffage d’air *;
Bouton, chauffage des sièges arrière * |
| 86 | 10 | Airbag;
Airbag piéton |
| 87 | 7,5 | Position de réserve 4,
alimentation CC |
| 88 | – | – |
| 89 | – | – |
| A Voir aussi le fusible 84 B Voir aussi le fusible 83 C Voir aussi le fusible 82 D Voir aussi le fusible 77 E Voir aussi le fusible 70 F Voir aussi le fusible 65 |
||

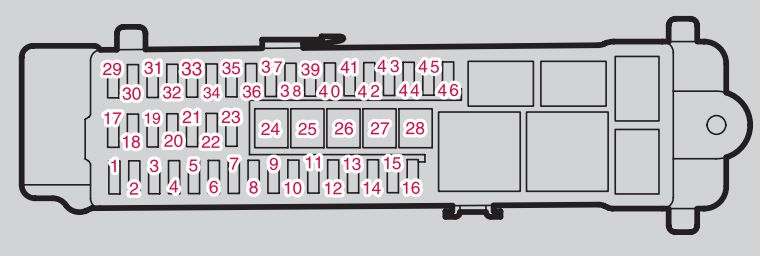

Sous le siège avant droit
| Fusible | [A] | Description |
| 1 | – | – |
| 2 | 10 | Sans clé * |
| 3 | 5 | Poignée (sans clé *) |
| 4 | 25 | Panneau de commande, porte avant gauche |
| 5 | 25 | Panneau de commande, porte avant droite |
| 6 | 25 | Panneau de commande, porte arrière gauche |
| 7 | 25 | Panneau de commande, porte arrière droite |
| 8 | – | – |
| 9 | 20 | Siège électrique gauche * |
| 10 | – | – |
| 11 | – | – |
| 12 | 5 | Unité de commande audio (amplificateur) * |
| 13 | – | – |
| 14 | 5 | Télématique *; Bluetooth * |
| 15 | 15 | Audio; Unité de commande Infotainment |
| 16 | 10 | Radio numérique *; TÉLÉVISION* |
| 17 | 15 | Prise 12 V, coffre à bagages |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | 20 | Prise de remorque 2 * |
| 24 | 40 | Fusible principal
pour les fusibles 12-16 : Infotainment |
| 25 | – | – |
| 26 | 40 | Prise de remorque 1 * |
| 27 | 30 | Dégivrage de la lunette arrière |
| 28 | – | – |
| 29 | 5 | BLIS * |
| 30 | 5 | Aide au stationnement * |
| 31 | 5 | Caméra de stationnement * |
| 32 | – | – |
| 33 | – | – |
| 34 | 15 | Chauffage de siège
(côté conducteur) |
| 35 | 15 | Chauffage de siège
(côté passager) |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | 15 | Chauffage de siège, arrière droit * |
| 40 | 15 | Chauffage de siège, arrière gauche * |
| 41 | 15 | Module de commande AWD * |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
Volvo V40 (2013-2019) – schéma de la boîte à fusibles
Année de fabrication : 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Les fusibles de l’allume-cigare (prises de courant) de la Volvo V40 sont les fusibles n° 25 (prise 12 V, console avant du tunnel), n° 28 (12 V, prise dans la console arrière du tunnel) dans la boîte à fusibles du compartiment moteur et le fusible n° 17 (12 V, coffre à bagages) dans la boîte à fusibles sous le siège.
2013
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2013)
| Nr | Description | Ampères [A] |
|---|---|---|
| Nr | Description | Ampères [A] |
| 7 | Pompe ABS | 40 |
| 8 | Vannes ABS | 30 |
| 9 | Lave-phares (option) | 20 |
| 10 | Ventilateur | 40 |
| 11 | – | – |
| 12 | Fusible primaire pour les fusibles 32-36 | 30 |
| 13 | Électroaimant de l’actionneur du moteur de démarrage (pas Start/Stop) | 30 |
| 14 | Vitres électriques avant, côté droit (option) | 40 |
| 15 | ||
| 16 | Vitres électriques avant, côté gauche (option) | 40 |
| 17 | Chauffage stationnaire (option) | 20 |
| 18 | Essuie-glaces | 20 |
| 19 | Module électronique central; Tension de référence; Batterie de secours (Start/Stop). | 5 |
| 20 | Klaxon | 15 |
| 21 | Feu stop | 5 |
| 22 | ||
| 23 | Commande des phares | 5 |
| 24 | Bobines de relais internes | 5 |
| 25 | Prise 12 V, partie avant de la console du tunnel | 15 |
| 26 | Module de commande de transmission | 15 |
| 27 | Embrayage électromagnétique de climatisation | 15 |
| 28 | Prise 12 V, console arrière du tunnel | 15 |
| Nr | Description | Ampères [A] |
|---|---|---|
| 29 | Capteur de climatisation (option); Moteurs de volet d’air d’admission. | 10 |
| 30 | Module de commande moteur (5 cylindres) | 5 |
| 31 | Siège électrique, droit (option) | 20 |
| 32 | Enroulement de relais dans le relais de ventilateur de refroidissement (4 cylindres, 5 cylindres diesel); Sondes Lambda (essence 4 cylindres); Débit d’air (diesel); Vanne de dérivation, c; Refroidissement EGR (diesel); Vanne de régulation de débit de carburant (5 cylindres diesel); Vanne de régulation, pression de carburant (5 cylindres diesel). | 10 |
| 32 | Enroulement de relais dans le relais de ventilateur de refroidissement (5 cylindres essence); Sondes Lambda (5 cylindres essence). | 20 |
| 33 | Débit d’air (4 cylindres essence); de la vanne EVAP (4 cylindres essence); Injecteurs (5 cylindres essence); Moteur de commande, turbocompresseur (4 cylindres diesel); Vanne de régulation de débit de carburant (4 cylindres diesel); Électrovanne de refroidissement de piston (5 cylindres diesel); Vanne de régulation de turbo (5 cylindres diesel); Capteur de niveau d’huile (5 cylindres diesel), | 10 |
| 34 | Vannes (essence); solénoïdes (essence); Sonde Lambda (diesel); Chauffage de ventilateur de bloc (5 cylindres); Débit d’air (5 cylindres essence) | 10 |
| 35 | Bobines d’allumage (essence) | 10 |
| 35 | Chauffage de filtre à carburant; Contrôleur de bougies de préchauffage (5 cylindres diesel); Pompe à huile de transmission automatique (5 cylindres diesel Start/Stop). | 15 |
| 36 | Module de commande moteur (4 cylindres) | 10 |
| 36 | Module de commande moteur (5 cylindres); Volet d’accélérateur (5 cylindres essence). | 15 |
| 37 | ABS | 5 |
| 38 | Module de commande moteur; Module de commande de transmission; Airbag. | 10 |
| 39 | Contrôle de la hauteur des phares (option) | 10 |
| 40 | Direction assistée électrique | 5 |
| 41 | Module électronique central | 15 |
| 42 | ||
| 43 | Pompe de liquide de refroidissement (Start/Stop) | 10 |
| 44 | Système d’avertissement de collision | 5 |
| 45 | Capteur de pédale d’accélérateur | 5 |
| 46 | Point de charge, batterie en veille | – |
| 47 | ||
| 48 |
Les fusibles 7-18 sont de type « JCASE » et doivent être remplacés en atelier.
Les fusibles 19-45 et 47-48 sont de type « Mini Fuse »
Sous la boîte à gants
Affectation des fusibles sous la boîte à gants (2013)
| Nr | Description | Ampères [A] |
|---|---|---|
| Nr | Description | Ampères [A] |
| 56 | Pompe à carburant | 20 |
| 57 | – | – |
| 58 | Essuie-glace arrière | 15 |
| 59 | Position de réserve, éclairage intérieur | 5 |
| 60 | Éclairage intérieur; Sièges électriques | 10 |
| 61 | Store, toit en verre (option) | 10 |
| 62 | Capteur de pluie (option); Atténuation, rétroviseur (option); Capteur d’humidité (option). | 5 |
| 63 | Système d’avertissement de collision (option) | 5 |
| 64 | – | – |
| 65 | Déverrouillage du hayon arrière (voir aussi fusible 84) | 10 |
| 66 | ||
| 67 | Position de réserve 3, tension fixe | 5 |
| 68 | Verrouillage de direction | 15 |
| 69 | Tableau de bord combiné | 5 |
| 70 | Verrouillage centralisé, trappe de réservoir (voir aussi fusible 83) | 10 |
| 71 | Panneau de climatisation | 10 |
| Nr | Description | Ampères [A] |
|---|---|---|
| 72 | Module de commande | 7,5 |
| 73 | Sirène d’alarme (option); Connecteur OBDII | 5 |
| 74 | Faisceau principal | 15 |
| 75 | ||
| 76 | Feu de recul | 10 |
| 77 | Essuie-glace avant (voir aussi fusible 82); Essuie-glace arrière (voir aussi fusible 82). | 20 |
| 78 | Antidémarrage | 5 |
| 79 | Position de réserve 1, tension fixe | 15 |
| 80 | Position de réserve 2, tension fixe | 20 |
| 81 | Alarme de capteur de mouvement (option); Récepteur à distance. | 5 |
| 82 | Essuie-glace avant (voir aussi fusible 77); Essuie-glace arrière (voir aussi fusible 77). | 20 |
| 83 | Verrouillage centralisé, trappe de réservoir (voir aussi fusible 70) | 10 |
| 84 | Déverrouillage du hayon arrière (voir aussi fusible 65) | 10 |
| 85 | Élément PTC, chauffage d’air (option); Bouton de chauffage des sièges arrière (option). | 7,5 |
| 86 | Airbag; Airbag piéton. | 10 |
| 87 | Position de réserve 4, tension fixe | 7,5 |
| 88 | ||
| 89 |
Sous le siège
Affectation des fusibles sous le siège (2013)
| Nr | Description | Ampères [A] |
|---|---|---|
| Nr | Description | Ampères [A] |
| 1 | ||
| 2 | Sans clé (option) | 10 |
| 3 | Poignée (sans clé (option)) | 5 |
| 4 | Panneau de commande, porte avant gauche | 25 |
| 5 | Panneau de commande, porte avant droite | 25 |
| 6 | Panneau de commande, porte arrière gauche | 25 |
| 7 | Panneau de commande, porte arrière droite | 25 |
| 8 | – | – |
| 9 | Siège électrique gauche (option) | 20 |
| 10 | – | – |
| 11 | Unité de commande audio (amplificateur) (option) | 5 |
| 12 | – | – |
| 13 | Télématique (option); Bluetooth (option). | 5 |
| 14 | Audio; Unité de commande du système d’infodivertissement. | 15 |
| 15 | Radio numérique (option); Téléviseur (option). | 10 |
| 16 | Prise 12 V, compartiment de chargement | 15 |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 23 | Prise de remorque 2 (option) | 20 |
| 24 | Fusible primaire pour les fusibles 12-16; Infodivertissement | 40 |
| 25 | – | – |
| 26 | Prise de remorque 1 (option) | 40 |
| 27 | Dégivrage de la lunette arrière | 30 |
| 28 | – | – |
| 29 | BLIS (option) | 5 |
| 30 | Aide au stationnement (option) | 5 |
| 31 | Caméra de stationnement (option) | 5 |
| 32 | – | – |
| 33 | – | – |
| 34 | Chauffage de siège (côté conducteur) | 15 |
| 35 | Chauffage de siège (côté passager) | 15 |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | Chauffage du siège arrière droit (option) | 15 |
| 40 | Chauffage du siège arrière gauche (option) | 15 |
| 41 | Module de commande AWD (option) | 15 |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
Les fusibles 24-28 sont de type « JCASE » et doivent être remplacés en atelier.
Les fusibles 1-23 et 29-46 sont de type « Mini Fuse ».
2015
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2015)
| Nr | Description | Ampères [A] |
|---|---|---|
| Nr | Description | Ampères [A] |
| 7 | Pompe ABS | 40 |
| 8 | Vannes ABS | 30 |
| 9 | Lave-phares (option) | 20 |
| 10 | Ventilateur | 40 |
| 11 | – | – |
| 12 | Fusible primaire pour les fusibles 32-36 | 30 |
| 13 | – | – |
| 14 | Fenêtre avant chauffante, côté droit (option) | 40 |
| 15 | – | – |
| 16 | Fenêtre avant chauffante, côté gauche (option) | 40 |
| 17 | Chauffage stationnaire (option) | 20 |
| 18 | Essuie-glaces | 20 |
| 19 | Module électronique central; Tension de référence; Batterie de secours (Start/Stop). | 5 |
| 20 | Klaxon | 15 |
| 21 | Feu de freinage | 5 |
| 22 | – | – |
| 23 | Commande des phares | 5 |
| 24 | Bobines de relais internes | 5 |
| 25 | Prise 12 V, partie avant de la console du tunnel | 15 |
| 26 | Module de commande de transmission | 15 |
| 27 | ||
| 28 | Prise 12 V, console arrière du tunnel | 15 |
| 29 | – | – |
| 30 | Module de commande moteur (4 cylindres 2,0 l, 5 cylindres) | 5 |
| N° | Description | Ampères [A] |
|---|---|---|
| 31 | Siège électrique, droit (option) | 20 |
| 32 | Bobine de relais dans le relais de ventilateur de refroidissement (4 cylindres 1,6 l, 5 cylindres diesel); Sondes Lambda (essence 4 cylindres 1,6 l); Capteur de débit d’air (diesel 1,6 l, 5 cylindres diesel), de la vanne de dérivation, refroidissement EGR (diesel 1,6 l); Refroidissement de l’électrovanne de dérivation EGR (5 cylindres diesel); Vanne de régulation de débit de carburant (5 cylindres diesel); Vanne de régulation, pression de carburant (5 cylindres diesel). | 10 |
| 32 | Sondes Lambda (4 cylindres 2,0 l); Bobine de relais dans le relais de ventilateur de refroidissement (4 cylindres 2,0 l). | 15 |
| 32 | Bobine de relais dans le relais de ventilateur de refroidissement (5 cylindres essence); Sondes Lambda (essence 5 cylindres). | 20 |
| 32 | Bobine de relais dans le relais de ventilateur de refroidissement (5 cylindres essence); Sondes Lambda (5 cylindres essence). | 20 |
| 33 | Pompe à huile de transmission automatique (5 cylindres); Capteur de débit massique d’air (essence 1,6 l, 5 cylindres essence); Vanne EVAP (essence 1,6 l); Vannes (4 cylindres 2,0 l, 5 cylindres essence); Électrovannes (5 cylindres essence); Chauffage de ventilateur de bloc (5 cylindres essence); Moteur de commande de turbocompresseur (diesel 1,6 l); Vanne de régulation, débit de carburant (diesel 1,6 l); Couvercle de bobine de radiateur de l’unité de commande (diesel 1,6 l); Refroidissement de piston électromagnétique (5 cylindres diesel); Vanne de commande de turbocompresseur (5 cylindres diesel); Capteur de niveau d’huile (5 cylindres diesel); Compresseur de climatisation (4 cylindres 2,0 l, 5 cylindres diesel); Pompe à huile (4 cylindres 2,0 l); Vanne de refroidissement du système de climatisation (4 cylindres 2,0 l diesel); Bobines de relais dans le relais pour la fonction Start/Stop. | 10 |
| 34 | Vannes (essence 1,6 l); Électrovannes (essence 1,6 l); Injecteurs (5 cylindres essence); Sonde Lambda (5 cylindres diesel); Chauffage de ventilateur de bloc (5 cylindres diesel) | 10 |
| 34 | Vanne (diesel 2,0 l); Vanne EVAP (essence 2,0 l); Chauffage de ventilateur de bloc (essence 2,0 l); Unité de commande moteur (essence 2,0 l); Capteur de débit massique d’air (essence 2,0 l); Thermostat (essence 2,0 l); Pompe de refroidissement pour EGR (diesel 2,0 l); Unité de commande de bougies de préchauffage (diesel 2,0 l). | 15 |
| 35 | Bobines d’allumage (essence 1,6 l, 5 cylindres essence) | 10 |
| 35 | Bobines d’allumage (essence 2,0 l); Chauffage de filtre à carburant (diesel 1,6 l, 5 cylindres diesel); Unité de commande de bougies de préchauffage (5 cylindres diesel). | 15 |
| 35 | Chauffage de filtre à carburant (diesel 2,0 l) | 25 |
| 36 | Unité de commande moteur (1,6 l) | 10 |
| 36 | Unité de commande moteur (4 cylindres 2,0 l, 5 cylindres); Vanne papillon (5 cylindres essence). | 15 |
| 37 | ABS | 5 |
| 38 | Unité de commande moteur; Unité de commande de transmission; Airbag. | 10 |
| 39 | Réglage des phares (option) | 10 |
| 40 | Direction assistée électrique | 5 |
| 41 | Module électronique central | 15 |
| 42 | – | – |
| 43 | – | – |
| 44 | Système d’avertissement de collision | 5 |
| 45 | Capteur de pédale d’accélérateur | 5 |
| 46 | Point de charge, batterie en veille | – |
| 47 | – | – |
| 48 | Pompe de liquide de refroidissement (lorsque le chauffage stationnaire n’est pas disponible) | 10 |
Les fusibles 7-18 sont de type « JCASE » et doivent être remplacés en atelier.
Les fusibles 19-45 et 47-48 sont de type « Mini Fuse ».
Sous la boîte à gants
Affectation des fusibles sous la boîte à gants (2015)
| Nr | Description | Ampères [A] |
|---|---|---|
| Nr | Description | Ampères [A] |
| 56 | Pompe à carburant | 20 |
| 57 | – | – |
| 58 | Essuie-glace arrière | 15 |
| 59 | Affichage dans la console de toit (avertissement de ceinture de sécurité/témoin d’airbag de siège passager avant) | 5 |
| 60 | Éclairage intérieur; Commandes dans la console de toit pour les lampes de lecture avant et l’éclairage de l’habitacle; Sièges électriques (option). | 7,5 |
| 61 | Store électrique, toit en verre (option) | 10 |
| 62 | Capteur de pluie (option); Atténuation, rétroviseur intérieur (option); Capteur d’humidité (option). | 5 |
| 63 | Système d’avertissement de collision (option) | 5 |
| 64 | – | – |
| 65 | Déverrouillage du hayon arrière (voir aussi fusible 84) | 10 |
| 66 | ||
| 67 | Position de réserve 3, tension fixe | 5 |
| 68 | Verrouillage de direction | 15 |
| 69 | Tableau de bord combiné | 5 |
| 70 | Verrouillage centralisé, trappe de réservoir (voir aussi fusible 83) | 10 |
| 71 | Panneau de climatisation | 10 |
| Nr | Description | Ampères [A] |
|---|---|---|
| 72 | Module de commande | 7,5 |
| 73 | Sirène d’alarme (option); Connecteur OBDII | 5 |
| 74 | Faisceau principal | 15 |
| 75 | ||
| 76 | Éclairage de recul | 10 |
| 77 | Essuie-glaces avant (voir aussi fusible 82); Essuie-glace arrière (voir aussi fusible 82). | 20 |
| 78 | Antidémarrage | 5 |
| 79 | Position de réserve 1, tension fixe | 15 |
| 80 | Position de réserve 2, tension fixe | 20 |
| 81 | Alarme de capteur de mouvement (option); Récepteur à distance | 5 |
| 82 | Essuie-glaces avant (voir aussi fusible 77); Essuie-glace arrière (voir aussi fusible 77). | 20 |
| 83 | Verrouillage centralisé, trappe de réservoir (voir aussi fusible 70) | 10 |
| 84 | Déverrouillage du hayon arrière (voir aussi fusible 65) | 10 |
| 85 | Chauffage électrique supplémentaire (option); Bouton de chauffage du siège arrière (option). | 7,5 |
| 86 | Airbag; Airbag piéton | 7,5 |
| 87 | Position de réserve 4, tension fixe | 7,5 |
| 88 | ||
| 89 |
Sous le siège
Affectation des fusibles sous le siège (2015)
| Nr | Description | Ampères [A] |
|---|---|---|
| Nr | Description | Ampères [A] |
| 1 | ||
| 2 | Sans clé (option) | 10 |
| 3 | Poignée (sans clé (option)) | 5 |
| 4 | Panneau de commande, porte avant gauche | 25 |
| 5 | Panneau de commande, porte avant droite | 25 |
| 6 | Panneau de commande, porte arrière gauche | 25 |
| 7 | Panneau de commande, porte arrière droite | 25 |
| 8 | Fusible principal pour les fusibles 12-16 : Infodivertissement | 25 |
| 9 | Siège électrique, gauche (option) | 20 |
| 10 | ||
| 11 | Bobine de relais interne | 5 |
| 12 | Contrôleur audio (amplificateur) (option); Signal pour le diagnostic. | 5 |
| 13 | ||
| 14 | Télématique (option); Bluetooth (option) | 5 |
| 15 | Module de commande audio ou module de commande Sensus A; Module de commande du système audio-navigation ou écran A. | 15 |
| 16 | Radio numérique (option); Téléviseur (option). | 7,5 |
| 17 | Prise 12 V, compartiment de chargement | 15 |
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 |
| Nr | Description | Ampères [A] |
|---|---|---|
| 23 | Prise de remorque 2 (option) | 20 |
| 24 | Unité de commande audio (amplificateur) (option) | 30 |
| 25 | – | – |
| 26 | Prise de remorque 1 (option) | 40 |
| 27 | Dégivrage de la lunette arrière | 30 |
| 28 | – | – |
| 29 | BLIS (option) | 5 |
| 30 | Aide au stationnement (option) | 5 |
| 31 | Caméra de stationnement (option) | 5 |
| 32 | ||
| 33 | ||
| 34 | Chauffage des sièges côté conducteur avant | 15 |
| 35 | Chauffage des sièges côté passager avant | 15 |
| 36 | ||
| 37 | ||
| 38 | ||
| 39 | Chauffage du siège arrière droit (option) | 15 |
| 40 | Chauffage du siège arrière gauche (option) | 15 |
| 41 | ||
| 42 | ||
| 43 | ||
| 44 | ||
| 45 | Module de commande audio (amplificateur) (option); Signal pour le diagnostic; Module de commande audio ou Module de commande Sensus (certaines variantes de modèles); Module de commande du système d’infodivertissement ou écran (certaines variantes de modèles); Radio numérique (option); Téléviseur (option). | 15 |
| 46 | Télématique (option); Bluetooth (option). | 5 |
Les fusibles 24-28 sont de type « JCASE » et doivent être remplacés en atelier.
Les fusibles 1-23 et 29-46 sont de type « Mini Fuse ».
À propos de la Volvo V40 (2013-2019)
La Volvo V40, produite de 2013 à 2019, est une berline compacte qui allie un design élégant à des caractéristiques de sécurité avancées, typiques du constructeur automobile suédois. Ce modèle offre diverses options de motorisation, y compris des moteurs essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. L’intérieur de la Volvo V40 est conçu en mettant l’accent sur le confort et la qualité, offrant des technologies modernes et des matériaux de première qualité. Des dispositifs de sécurité tels que City Safety et d’autres systèmes d’assistance font de ce modèle un partenaire fiable sur la route.
Schéma de la boîte à fusibles Volvo V40
Cette page présente le schéma de la boîte à fusibles pour le modèle Volvo V40, indispensable pour un entretien et des réparations corrects du véhicule. Sur ce modèle, la boîte à fusibles est généralement située dans l’habitacle, plus précisément sous le tableau de bord, et également dans le compartiment moteur. Les schémas de cette page détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration.
