Volvo XC60 (2009-2022) – boîte à fusibles

Volvo XC60 – schéma des fusibles

Année de production : 2009, 2010.

Le fusible de l’allume-cigare (prise de courant) dans la Volvo XC60 est le fusible n° 25 (prise 12 V, siège avant et arrière) dans la boîte à fusibles du compartiment moteur et le fusible n° 6 (prise 12 V dans le compartiment de chargement) dans la boîte à fusibles du coffre (module A). 2011-2012 – fusibles n° 7 (prise 12 V – compartiment de chargement) et n° 22 (prises 12 V) dans la boîte à fusibles « A » sous la boîte à gants.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	–	–
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	40
14	Valves ABS	20
15	–	–
16	Nivellement actif des phares directionnels *	10
17	Module électrique central	20
18	Radar; Module de commande ACC *.	5
19	Direction asservie à la vitesse *	5
20	Module de commande moteur (ECM); Transmission; SRS.	10
21	Buses de lave-glace chauffantes	10

22	Pompe à vide I5T	20
23	Panneau d’éclairage	5
24	Gicleurs de lave-phares	15
25	Prise 12 V – siège avant et arrière	15
26	Toit panoramique laminé *; Console de pavillon / ECC *.	10
27	Boîte à fusibles du compartiment moteur	5
28	Phares additionnels *	20
29	Klaxon	15
30	Bobines de relais; Module de commande moteur (ECM).	10
31	Module de commande – transmission automatique	15
32	Compresseur de climatisation	15
33	Bobines	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Module de commande moteur (ECM); Valve papillon.	10
37	Système d’injection	15
38	Soupapes moteur	10
39	EVAP / capteur d’oxygène chauffé / injection	15
40	Chauffage de la ventilation du châssis	20
41	Détection de fuite de carburant	5
42	–	–
43	–	–
44	Ventilateur de refroidissement	80

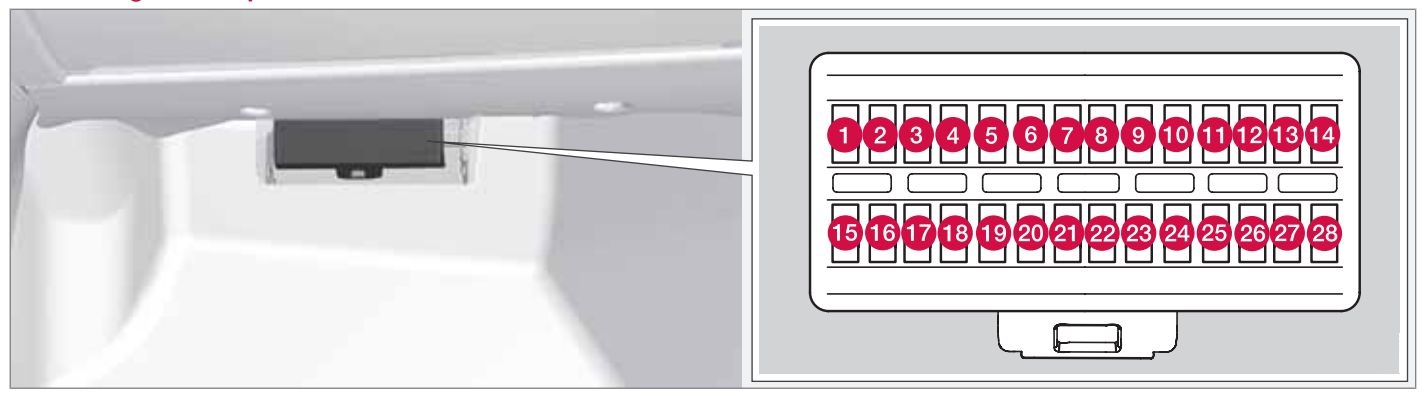

Fusibles – boîte à gants

Numéro	Description	Ampérage [A]
1	Capteur de pluie*	5
2	Système SRS	10
3	Freins ABS; Frein de stationnement électrique.	5
4	Pédale d’accélérateur; Sièges chauffants *.	7,5
5	–	–
6	Affichage ICM; Lecteur CD et radio.	15
7	Module de volant	7,5
8	–	–
9	Feux de route	15
10	Toit panoramique laminé *	20
11	Feux de recul	7,5
12	–	–
13	Phare antibrouillard avant *	15

14	Dégivreurs de pare-brise	15
15	Régulateur de vitesse adaptatif ACC *	10
16	–	–
17	Éclairage de plafond; Panneau de commande de porte conducteur; Siège passager électrique *.	7,5
18	Affichage d’informations	5
19	Siège conducteur électrique *	5
20	Essuie-glace de hayon	15
21	Récepteur de clé à distance; Capteurs d’alarme.	5
22	Pompe à carburant	20
23	Verrouillage électrique du volant	20
24	–	–
25	Verrouillage – réservoir, hayon	10
26	Sirène d’alarme; etc.	5
27	Bouton DÉMARRER / ARRÊTER LE MOTEUR	5
28	Interrupteur de feux de freinage	5

Fusibles – habitacle

Module A (noir)

Numéro	Description	Ampérage [A]
1	Interrupteurs dans la porte conducteur	25
2	Interrupteurs dans la porte passager	25
3	Interrupteurs dans la porte arrière côté conducteur	25
4	Interrupteurs dans la porte arrière côté passager	25
5	–	–
6	Prise 12 V dans le coffre	15
7	Dégivreur de lunette arrière	30
8	–	–
9	Prise de remorque 2 *	15
10	Siège conducteur électrique *	25
11	Prise de remorque 1 *	40
12	Hayon électrique *	30

Module B (blanc)

Numéro	Description	Ampérage [A]
1	Aide au stationnement; Caméra d’aide au stationnement *.	5
2	Module de commande Four C *	15
3	Siège conducteur chauffant *	15
4	Siège passager chauffant *	15
5	Chauffage des sièges arrière – côté passager	15
6	Module de commande AWD	10
7	Chauffage des sièges arrière – côté conducteur *	15
8	–	–
9	Siège passager électrique *	25
10	Accès sans clé *	20
11	Frein de stationnement électrique – côté conducteur *	30
12	–	–

Module C (bleu)

Numéro	Description	Ampérage [A]
1	Affichage du système de navigation *	10
2	–	–
3	Caisson de basses*	25
4	Radio satellite SIRIUS *	5
5	Amplificateur audio*	25
6	Système audio	15
7	Kit mains libres Bluetooth	5
8	réserve	–
9	réserve	–
10	réserve	–
11	réserve	–
12	réserve	–

Volvo XC60 (2011) – schéma de la boîte à fusibles

Année de production : 2011.

Le fusible de l’allume-cigare (prise de courant) dans la Volvo XC60 (2011) est le fusible n° 25 (prise 12 V, siège avant et arrière) dans la boîte à fusibles du compartiment moteur et le fusible n° 6 (prise 12 V dans le compartiment de chargement) dans la boîte à fusibles du coffre (module A). 2011-2012 – fusibles n° 7 (prise 12 V – compartiment de chargement) et n° 22 (prises 12 V) dans la boîte à fusibles « A » sous la boîte à gants.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	Pare-brise avant*	20
9	Lave-phares	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	40
14	Valves ABS	20
15	–	–
16	Nivellement actif des phares directionnels*	10
17	Module électrique central	20
18	Alimentation ABS 15	5
19	Direction asservie à la vitesse*	5
20	Unité de commande moteur (ECM); Transmissions; SRS.	10
21	Buses de lave-glace chauffantes*	10

22	Pompe à vide I5T	5
23	Panneau d’éclairage	5
24	–	–
25	–	–
26	–	–
27	Boîte à fusibles du compartiment moteur	5
28	Phares additionnels*	20
29	Klaxon	15
30	Bobines de relais; Unité de commande moteur (ECM)	10
31	Unité de commande – transmission automatique	15
32	Compresseur de climatisation	15
33	Bobines de relais	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Unité de commande moteur (ECM); Corps de papillon.	10
37	Système d’injection	15
38	Soupapes moteur	10
39	Valve EVAP; Sonde lambda chauffée.	15
40	Chauffage de la ventilation du châssis	20
41	Détection de fuite de carburant	5
42	–	–
43	Ventilateur de refroidissement	80
44	Direction assistée électrohydraulique	100

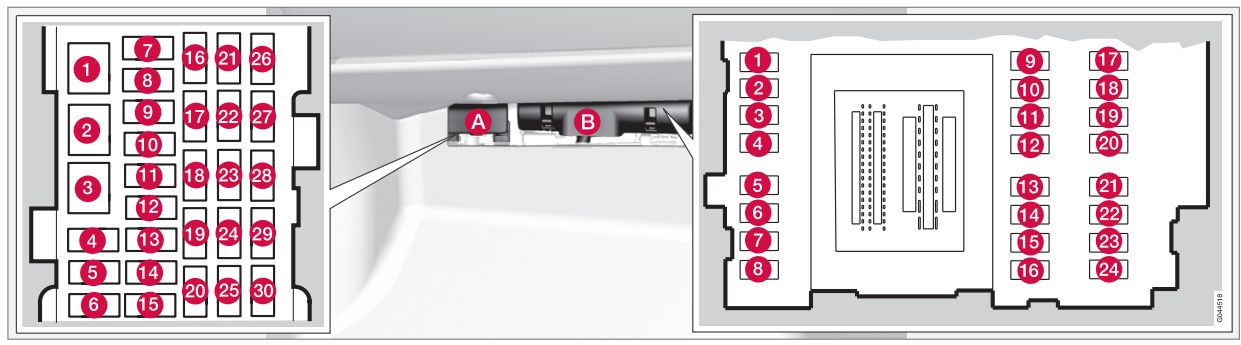

Fusibles – habitacle

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles de l’unité de commande

Emplacement : boîte à fusibles A

Numéro	Description	Ampérage [A]
1	Fusible : système audio, caisson de basses*.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Prise 12 V (compartiment à bagages)	15
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager	20
11	Commandes dans la porte arrière gauche du passager	20
12	Accès sans clé*	20
13	Siège conducteur électrique*	20
14	Siège passager avant à commande électrique*	20

15	Vitre arrière rabattable*	15
16	–	–
17	Système audio; Affichage du système de navigation *	10
18	Système d’amplification	15
19	Kit mains libres Bluetooth	5
20	–	–
21	Toit panoramique laminé* Éclairage additionnel; Capteur du système de climatisation.	5
22	Prise 12 V.	15
23	Siège passager avant chauffant*	15
24	Siège conducteur chauffant*	15
25	–	–
26	Siège arrière droit chauffant*	15
27	Siège arrière gauche chauffant*	15
28	Aide au stationnement*; Système de navigation Volvo*; Caméra de stationnement*.	5
29	Module de commande de transmission intégrale*	5
30	Système de châssis actif*	10

Emplacement : boîte à fusibles B

Numéro	Description	Ampérage [A]
1	Essuie-glace de hayon	15
2	–	–
3	Éclairage avant additionnel; Sièges électriques*; Système de commande sans fil HomeLink®.	7,5
4	Affichage d’informations sur le tableau de bord	5
5	Régulateur de vitesse adaptatif; Avertissement de collision*	10
6	Éclairage additionnel; Capteur de pluie*.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant, couvercle de coffre.	10
9	Gicleur de lave-glace arrière	15
10	Gicleur de lave-glace avant	15
11	Déverrouillage du hayon	10

12	Verrouillage centralisé du hayon	10
13	Pompe à carburant	20
14	Télécommande; Capteur de mouvement d’alarme*; Système de climatisation.	5
15	–	–
16	Alarme; Système de diagnostic embarqué.	5
17	–	–
18	Système d’airbags; Capteur de poids passager.	10
19	Radar avant adaptatif avec régulateur de vitesse*	5
20	Pédale d’accélérateur; Rétroviseurs extérieurs à commande électrique; Sièges arrière chauffants*.	7,5
21	–	–
22	Feux de freinage	5
23	Toit panoramique laminé	20
24	Antidémarrage	5

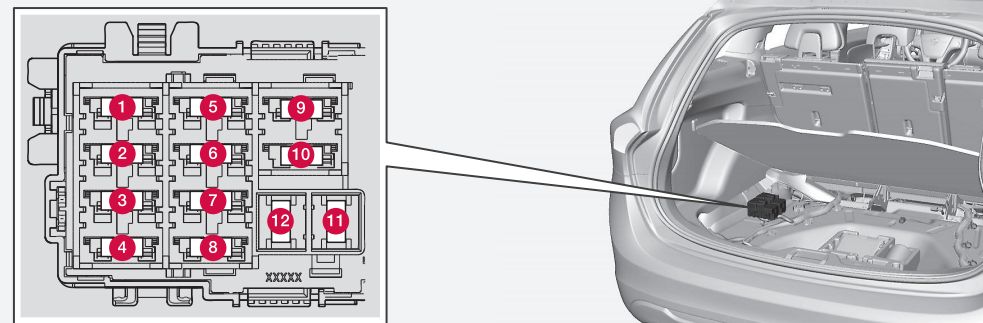

Fusibles – habitacle / coffre

Numéro	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche)	30
2	Frein de stationnement électrique (côté droit)	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2*	15
5	Hayon électrique*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1*	40
12	–	–

Volvo XC60 (2012) – schéma de la boîte à fusibles

Année de production : 2012.

Le fusible de l’allume-cigare (prise de courant) dans la Volvo XC60 (2012) est le fusible n° 25 (prise 12 V, siège avant et arrière) dans la boîte à fusibles du compartiment moteur et le fusible n° 6 (prise 12 V dans le compartiment à bagages) dans la boîte à fusibles du coffre (module A). 2011-2012 – fusibles n° 7 (prise 12 V – compartiment à bagages) et n° 22 (prises 12 V) dans la boîte à fusibles « A » sous la boîte à gants.

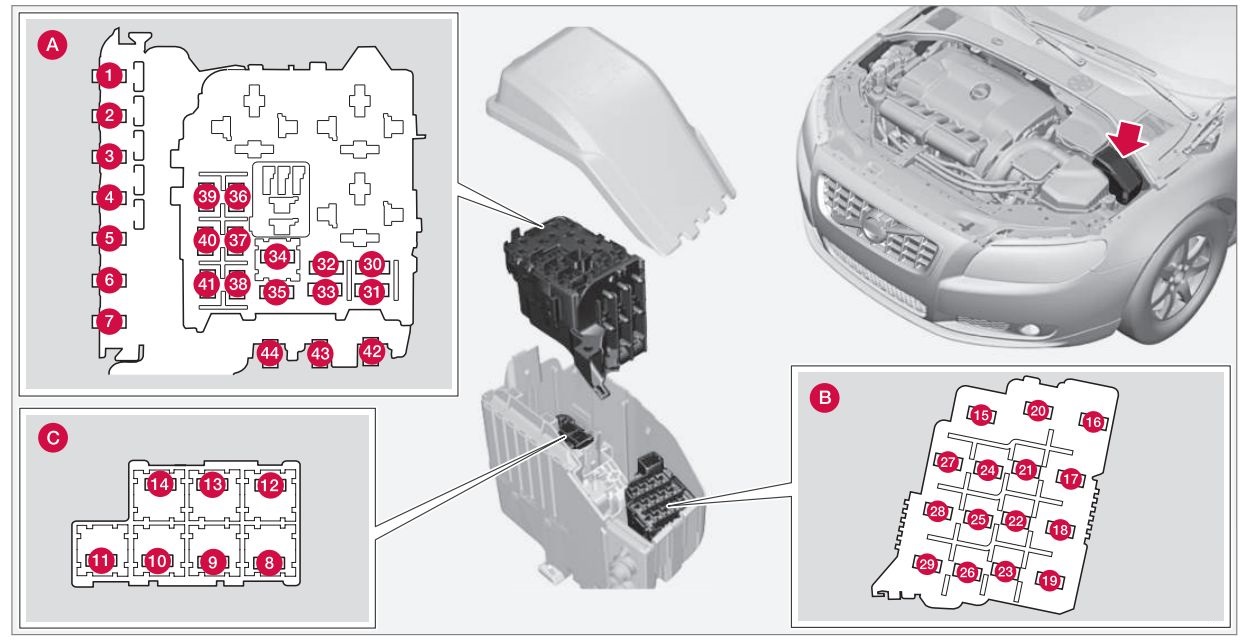

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	Pare-brise avant *	20
9	Lave-phares	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	40
14	Valves ABS	20
15	–	–
16	Nivellement actif des phares directionnels *	10
17	Module électrique central	20
18	ABS	5
19	Assistance de direction asservie à la vitesse *	5
20	Module de commande moteur (ECM); Transmission; SRS.	10
21	Buses de lave-glace chauffantes *	10

22	–	–
23	Panneau d’éclairage	5
24	–	–
25	–	–
26	–	–
27	Boîte à fusibles du compartiment moteur	5
28	Phares additionnels *	20
29	Klaxon	15
30	Bobines de relais; Unité de commande moteur (ECM).	10
31	Unité de commande – transmission automatique	15
32	Compresseur de climatisation	15
33	Bobines de relais	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Unité de commande moteur	10
37	Système d’injection; Capteur de masse d’air; Unité de commande moteur.	15
38	Compresseur de climatisation; Valves moteur.	10
39	Valve EVAP; Sonde lambda chauffée.	15
40	–	–
41	Détection de fuite de carburant	5
42	–	–
43	Ventilateur de refroidissement	80
44	Direction assistée électrohydraulique	100

Fusibles – habitacle

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles de l’unité de commande

Emplacement : boîte à fusibles A

Numéro	Description	Ampérage [A]
1	Disjoncteur automatique du système d’infodivertissement et fusibles 16-20,	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Prise 12 V (compartiment à bagages)	15
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager	20
11	Commandes dans la porte arrière gauche du passager	20
12	Accès sans clé *	20
13	Siège conducteur électrique *	20
14	Siège passager avant à commande électrique *	20

15	Appuie-têtes arrière rabattables *	15
16	Module de commande du système d’infodivertissement	5
17	Système d’infodivertissement; Radio satellite SiriusXM ™.	10
18	Système d’infodivertissement	15
19	Kit mains libres Bluetooth	5
20	Système de divertissement pour les passagers arrière (RSE) *	7,5
21	Toit panoramique laminé *; Éclairage supplémentaire; Capteur du système de climatisation.	5
22	Prise 12 V.	15
23	Siège arrière chauffant * (côté passager)	15
24	Siège arrière chauffant * (côté conducteur)	15
25	–	–
26	Siège passager avant chauffant *	15
27	Siège conducteur chauffant *	15
28	Aide au stationnement *; Module de commande d’attelage de remorque *; Caméra d’aide au stationnement *.	5
29	Module de commande de transmission intégrale *	5
30	Système de châssis actif *	10

Emplacement : boîte à fusibles B

Numéro	Description	Ampérage [A]
1	Essuie-glace de hayon	15
2	–	–
3	Éclairage avant additionnel; Commande de vitre dans la porte conducteur; Siège(s) à réglage électrique *; Système de commande sans fil HomeLink® *.	7,5
4	Affichage d’informations sur le tableau de bord	5
5	Régulateur de vitesse adaptatif; Avertissement de collision *.	10
6	Éclairage additionnel; Capteur de pluie *.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant.	10
9	Système de pulvérisation de vitre arrière	15
10	Système de pulvérisation de vitre avant	15
11	Déverrouillage du hayon	10

12	–	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation; Capteur de mouvement d’alarme *.	5
15	–	–
16	Alarme; Système de diagnostic embarqué.	5
17	–	10
18	Système d’airbags; Capteur de poids passager.	10
19	Système d’avertissement de collision *	5
20	Pédale d’accélérateur; Fonction d’assombrissement automatique des rétroviseurs; Sièges arrière chauffants *.	7,5
21	–	–
22	Feux de freinage	5
23	Toit panoramique laminé	20
24	Antidémarrage	5

Fusibles – habitacle / coffre

Numéro	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche)	30
2	Frein de stationnement électrique (côté droit)	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2 *	15
5	Hayon électrique *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1 *	40
12	–	–

Volvo XC60 (2013) – schéma de la boîte à fusibles

Année de production : 2013.

Le fusible de l’allume-cigare (prise de courant) dans la Volvo XC60 (2013) est le fusible n° 7 (prise 12 V – compartiment à bagages) et le n° 22 (prises 12 V dans la console du tunnel) dans la boîte à fusibles « A » sous la boîte à gants.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	Pare-brise avant*	20
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	40
14	Valves ABS	20
15	–	–
16	Nivellement actif des phares*	10
17	Module électrique central	20
18	ABS	5
19	Assistance de direction asservie à la vitesse*	5
20	Unité de commande moteur (ECM); Transmission; SRS.	10
21	Buses de lave-glace chauffantes*	10

22	–	–
23	Panneau d’éclairage	5
24	–	–
25	–	–
26	–	–
27	Tableau de bord du compartiment moteur	5
28	Phares additionnels*	20
29	Klaxon	15
30	Bobines de relais; Unité de commande moteur (ECM).	10
31	Unité de commande – transmission automatique	15
32	Compresseur de climatisation	15
33	Bobines de relais	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Unité de commande moteur	10
37	Système d’injection; Capteur de masse d’air; Unité de commande moteur.	15
38	Compresseur de climatisation; Valves moteur.	10
39	Valve EVAP; Sonde lambda chauffée.	15
40	–	–
41	Détection de fuite de carburant	5
42	–	–
43	Ventilateur de refroidissement	80
44	Direction assistée électrohydraulique	100

Fusibles – boîte à gants

Schéma des fusibles A : Fusibles généraux

Schéma des fusibles B : Fusibles de l’unité de commande

Emplacement : schéma des fusibles A

Numéro	Description	Ampérage [A]
1	Disjoncteur automatique du système d’infodivertissement et fusibles 16-20	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Prise 12 V (habitacle)	15
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager	20
11	Commandes dans la porte arrière gauche du passager	20
12	Accès sans clé*	20
13	Siège conducteur électrique*	20
14	Siège passager avant à commande électrique*	20

15	Vitre d’appui-tête arrière*	15
16	Module de commande du système d’infodivertissement	5
17	Système d’infodivertissement; Radio satellite SiriusXM™.	10
18	Système d’infodivertissement	15
19	Kit mains libres Bluetooth	5
20	Système de divertissement pour les passagers arrière (RSE) *	7,5
21	Toit panoramique laminé*; Éclairage supplémentaire; Capteur du système de climatisation.	5
22	Prise 12 V.	15
23	Siège arrière chauffant* (côté passager)	15
24	Siège arrière chauffant* (côté conducteur)	15
25	–	–
26	Siège passager avant chauffant*	15
27	Siège conducteur chauffant*	15
28	Aide au stationnement*; Module de commande d’attelage de remorque*; Caméra d’aide au stationnement*.	5
29	Module de commande de transmission intégrale*	5
30	Système de suspension active*	10

Emplacement : schéma des fusibles B

Numéro	Description	Ampérage [A]
1	Brosse de hayon	15
2	–	–
3	Éclairage avant additionnel; Commande de vitre dans la porte conducteur; Siège(s) à réglage électrique*; Système de commande sans fil HomeLInk®.	7,5
4	Affichage d’informations sur le tableau de bord	5
5	Régulateur de vitesse adaptatif; Avertissement de collision*	10
6	Éclairage additionnel; Capteur de pluie*.	7,5
7	Module de commande	7,5
8	Verrouillage centralisé : trappe à carburant.	10
9	Gicleur de lave-glace arrière	15
10	Gicleur de lave-glace avant	15
11	Verrouillage du hayon	10

12	Appuie-têtes rabattables électriques	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation; Capteur de mouvement d’alarme*.	5
15	–	–
16	Alarme; Système de diagnostic embarqué.	5
17	–	10
18	Système d’airbags; Capteur de poids passager.	10
19	Système d’avertissement de collision *	5
20	Pédale d’accélérateur; Fonction d’assombrissement automatique des rétroviseurs; Sièges arrière chauffants*.	7,5
21	–	–
22	Feux de freinage	5
23	Toit ouvrant panoramique laminé	20
24	Antidémarrage	5

Fusibles – habitacle/coffre

Numéro	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche)	30
2	Frein de stationnement électrique (côté droit)	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2*	15
5	Hayon électrique*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1*	40
12	–	–

Volvo XC60 (2014) – schéma de la boîte à fusibles

Année de production : 2014.

Le fusible de l’allume-cigare (prise de courant) dans la Volvo XC60 (2014) sont les fusibles n° 7 (prise 12 V – compartiment à bagages) et n° 22 (prises 12 V dans la console du tunnel) dans la boîte à fusibles « A » sous l’habitacle.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	Pare-brise avant *	20
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12
13	Pompe ABS	40
14	Valves ABS	20
15	–	–
16	Nivellement actif des phares directionnels *	10
17	Module électrique central	20
18	ABS	5
19	Direction assistée asservie à la vitesse *	5
20	Module de commande moteur (ECM); Transmission; SRS.	10
21	Buses de lave-glace chauffantes *	10

22	–	–
23	Panneau d’éclairage	5
24	–	–
25	–	–
26	–	–
27	Boîte à fusibles du compartiment moteur	5
28	Feux additionnels *	20
29	Klaxon	15
30	Bobines de relais; Unité de commande moteur (ECM).	10
31	Unité de commande – transmission automatique	15
32	Compresseur de climatisation	15
33	Bobines de relais	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Unité de commande moteur	10
37	Système d’injection; Capteur de masse d’air; Unité de commande moteur.	15
38	Compresseur de climatisation; Valves moteur; Unité de commande moteur (6 cylindres); Solénoïdes (seulement 6 cylindres sans turbo).	10
39	Valve EVAP; Capteur d’oxygène chauffé.	15
40	–	–
41	Détection de fuite de carburant	5
42	Pompe à liquide de refroidissement (moteurs 4 cylindres)	50
43	Ventilateur de refroidissement	80
44	Direction assistée électrohydraulique	100

Fusibles – boîte à gants

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles du module de commande

Emplacement : boîte à fusibles A

Numéro	Description	Ampérage [A]
1	Disjoncteur automatique du système d’infodivertissement et fusibles 16-20,	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Prise 12 V (habitacle)	15
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager	20
11	Commandes dans la porte arrière gauche du passager	20
12	Accès sans clé *	20
13	Siège conducteur électrique *	20
14	Siège passager avant à réglage électrique *	20

15	Essuie-glace avant; Essuie-glace arrière.	25
16	Module de commande du système d’infodivertissement	5
17	Système d’infodivertissement; Radio satellite SiriusXM ™.	10
18	Système d’infodivertissement	15
19	Kit mains libres Bluetooth	5
20	Système de divertissement pour les passagers arrière (RSE) *	7,5
21	Toit panoramique laminé *; Éclairage supplémentaire; Capteur du système de climatisation.	5
22	Prises 12 V.	15
23	Siège arrière chauffant * (côté passager)	15
24	Siège arrière chauffant * (côté conducteur)	15
25	–	–
26	Siège passager avant chauffant *	15
27	Siège conducteur chauffant *	15
28	Aide au stationnement *; Module de commande d’attelage de remorque *; Caméra d’aide au stationnement *.	5
29	Module de commande de transmission intégrale *	15
30	Système de châssis actif *	10

Emplacement : boîte à fusibles B

Numéro	Description	Ampérage [A]
1	Essuie-glace de hayon	15
2	–	–
3	Éclairage avant additionnel; Commande de vitre dans la porte conducteur; Siège(s) à réglage électrique *; Système de commande sans fil HomeLink® *.	7,5
4	Tableau de bord	5
5	Régulateur de vitesse adaptatif; Avertissement de collision *.	10
6	Éclairage additionnel; Capteur de pluie *.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant.	10
9	Volant chauffant *	15
10	Pare-brise chauffant *	15
11	Verrouillage du hayon	10

12	Appuie-têtes rabattables électriques *	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation	5
15	–	–
16	Alarme, système de diagnostic embarqué	5
17	–	10
18	Système d’airbags; Capteur de poids passager.	10
19	Système d’avertissement de collision *	5
20	Pédale d’accélérateur; Fonction d’assombrissement automatique des rétroviseurs; Sièges arrière chauffants *.	7,5
21	–	–
22	Feux de freinage	5
23	Toit panoramique laminé	20
24	Antidémarrage	5

Fusibles – habitacle / coffre

Numéro	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche)	30
2	Frein de stationnement électrique (côté droit)	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2 *	15
5	Hayon électrique *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1 *	40
12	–	–

Volvo XC60 (2015) – schéma de la boîte à fusibles

Année de production : 2015.

Le fusible de l’allume-cigare (prise de courant) dans la Volvo XC60 est le fusible n° 7 (prise 12 V – compartiment à bagages) et le n° 22 (prises 12 V dans la console centrale) dans la boîte à fusibles « A » sous la boîte à gants.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Affectation des fusibles dans le compartiment moteur (2015)

Nr Description Ampères [A] Nr Description Ampères [A] 1 Module de disjoncteur électrique central sous la boîte à gants (non utilisé sur les véhicules avec fonction Start/Stop en option) 50 2 Module de disjoncteur électrique central sous la boîte à gants 50 3 Module de disjoncteur électrique central dans l’habitacle (non utilisé sur les véhicules avec fonction Start/Stop en option) 60 4 Module de disjoncteur électrique central sous la boîte à gants (non utilisé sur les véhicules avec fonction Start/Stop en option) 60 5 Module de disjoncteur électrique central sous la boîte à gants (non utilisé sur les véhicules avec fonction Start/Stop en option) 60 6 – 7 – 8 Pare-brise avant côté conducteur (option) 40 9 Essuie-glaces 30 10 – 11 Ventilateur du système de climatisation (non utilisé sur les véhicules avec fonction Start/Stop en option) 40 12 Pare-brise avant, côté passager (option) 40 13 Pompe ABS 40 14 Valves ABS 20 15 Lave-phares 20 16 Nivellement actif des phares directionnels 10 17 Module de disjoncteur électrique central (sous la boîte à gants) 20 18 ABS 5 19 Force de direction réglable (option) 5 20 Module de commande moteur (ECM); Transmissions; SRS. 10 21 Buses de lave-glace chauffantes (option) 10 22 23 Panneau d’éclairage 5 24

Nr	Description	Ampères [A]
25
26
27	Enroulements de relais	5
28	Phares auxiliaires (option)	20
29	Klaxon	15
30	Enroulements de relais; Unité de commande moteur (ECM).	10
31	Unité de commande – transmission automatique	15
32	Compresseur de climatisation (pas les moteurs 4 cylindres)	15
33	Enroulements de relais de climatisation; Enroulements de relais dans la zone froide du compartiment moteur pour Start/Stop.	5
34	Relais du démarreur (non utilisé sur les véhicules avec fonction Start/Stop en option)	30
35	Unité de commande moteur (moteurs 4 cylindres); Bobines d’allumage (moteurs 5-/6-cylindres); Condensateur (moteurs 6 cylindres).	20
36	Unité de commande moteur (moteurs 4 cylindres)	20
36	Unité de commande moteur (moteurs 5 cylindres et 6 cylindres)	10
37	Moteurs 4 cylindres : débitmètre d’air massique, thermostat, valve EVAP.	10
37	Moteurs 5-/6-cylindres : système d’injection, débitmètre d’air massique (uniquement moteurs 6 cylindres), unité de commande moteur.	15
38	Compresseur de climatisation (moteurs 5/6 cylindres); Valves moteur, unité de commande moteur (moteurs 6 cylindres); Électroaimants (uniquement 6 cylindres sans turbocompresseur); Débitmètre d’air massique (uniquement 6 cylindres).	10
38	Valves moteur; Pompe à huile; Sonde lambda chauffée (moteurs 4 cylindres).	15
39	Sondes lambda chauffées avant/arrière (moteurs 4 cylindres); Valve EVAP (moteurs 5-/6-cylindres); Sondes lambda chauffées (moteurs 5-/6-cylindres).	15
40	Bobines d’allumage	15
41	Détection de fuite de carburant (moteurs 5-/6-cylindres); Unité de commande de calandre (moteurs 5 cylindres).	5
41	Détection de fuite de carburant; Relais de climatisation (moteurs 4 cylindres).	15
42	Pompe à liquide de refroidissement (moteurs 4 cylindres)	50
43	Ventilateur de refroidissement	60 (moteurs 4/5 cylindres)
43	Ventilateur de refroidissement	80 (moteurs 6 cylindres)
44	Direction assistée	100

Les fusibles 16 à 33 et 35 à 41 peuvent être remplacés à tout moment si nécessaire.
Les fusibles 1 à 15, 34 et 42 à 44 sont des relais/disjoncteurs automatiques et ne doivent être retirés ou remplacés que par un technicien de service Volvo formé et qualifié.

Sous la boîte à gants (boîte à fusibles A)

Affectation des fusibles sous la boîte à gants (boîte à fusibles A – 2015)

Nr	Description	Ampères [A]
Nr	Description	Ampères [A]
1	Disjoncteur du système d’infodivertissement et fusibles 16-20	40
2	Essuie-glaces avant et arrière	25
3
4
5
6
7	Prise 12 V (compartiment moteur)	15
8	Commandes de porte conducteur	20
9	Commandes de porte passager avant	20
10	Commandes de porte passager arrière droit	20
11	Commandes de porte passager arrière gauche	20
12	Accès sans clé (option)	20
13	Siège conducteur à commande électrique (option) ; Support lombaire à réglage électrique (option).	20
14	Siège passager avant à réglage électrique (option) ; Support lombaire à réglage électrique (option).	20

Nr	Description	Ampères [A]
15
16	Système d’infodivertissement ; Radio satellite Sirius (option).	5
17	Système audio ; Écran du système de navigation (option).	10
18	Système d’infodivertissement	15
19	Kit mains libres Bluetooth	5
20
21	Toit panoramique laminé (option) ; Éclairage d’accueil ; Capteur du système de climatisation	5
22	Prises 12 V dans la console entre les sièges	15
23	Siège arrière chauffant (côté passager) (option)	15
24	Siège arrière chauffant (côté conducteur) (option)	15
25	–
26	Siège passager avant chauffant (option)	15
27	Siège conducteur chauffant (option)	15
28	Aide au stationnement (option) ; Module de commande d’attelage (option) ; Caméra d’aide au stationnement (option) ; Système d’information sur les angles morts (BLIS) (option).	5
29	Module de commande de transmission intégrale (option)	15
30	Système de châssis actif (option)	10

Sous la boîte à gants (boîte à fusibles B)

Affectation des fusibles sous la boîte à gants (boîte à fusibles B – 2015)

Numéro	Description	Ampères [A]
Numéro	Description	Ampères [A]
1	Essuie-glace de hayon arrière	15
2	–
3	Éclairage de pavillon avant ; Vitres électriques dans la porte conducteur ; Sièges à réglage électrique (option) ; Système de télécommande sans fil HomeLINK® (option) ; Support lombaire à réglage électrique (option)	7,5
4	Tableau de bord	5
5	Régulateur de vitesse adaptatif ; Avertissement de collision (option).	10
6	Éclairage extérieur ; Capteur de pluie (option).	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant, couvercle de coffre	10
9	Volant chauffant (option)	15
10	Pare-brise avant chauffant (option)	15
11	Déverrouillage du hayon arrière	10

Numéro	Description	Ampères [A]
12	Appuie-têtes arrière rabattables électriquement (option)	10
13	Pompe à carburant	20
14	Commande de fenêtre du système de climatisation	5
15	–
16	Alarme ; Système de diagnostic embarqué.	5
17	–
18	Système d’airbags ; Système de poids passager.	10
19	Système d’avertissement de collision (option)	5
20	Pédale d’accélérateur ; Rétroviseurs électriques ; Sièges arrière chauffants (option).	7,5
21	–
22	Feux de freinage	5
23	Toit panoramique laminé (option)	20
24	Antidémarrage	5

Zone de chargement/coffre

Affectation des fusibles dans l’habitacle (2015-2017)

Numéro	Description	Ampères [A]
1	Frein de stationnement électrique (côté gauche)	30
2	Frein de stationnement électrique (côté droit)	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2 (option)	15
5	Hayon électrique (option)	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1 (option)	40
12	–	–

Zone froide du compartiment moteur

Affectation des fusibles dans la zone froide du compartiment moteur (2015)

Numéro	Description	Ampères [A]
A1	Interrupteur : module de commande électrique dans le compartiment moteur	175
A2	Interrupteur : boîte à fusibles sous la prise, module de commande électrique dans le coffre	175
1
2	Interrupteur : boîte à fusibles B sous la prise	50
3	Interrupteur : boîte à fusibles A sous la prise	60
4	Interrupteur : boîte à fusibles A sous la prise	60
5	Interrupteur : module de commande électrique dans le coffre	60
6	Ventilateur du système de climatisation	40
7
8
9	Relais du démarreur	30
10	Diode interne	50
11	Batterie auxiliaire	70
12	Module de commande électrique : tension de référence de la batterie auxiliaire, point de charge de la batterie auxiliaire	15

Les fusibles A1, A2 et 1 à 11 sont des relais/interrupteurs automatiques et ne doivent être retirés ou remplacés que par un technicien de service Volvo formé et qualifié.
Le fusible 12 peut être remplacé à tout moment si nécessaire.

Volvo XC60 (2016) – schéma des fusibles

Année de fabrication : 2016.

Les fusibles de l’allume-cigare (prise de courant) de la Volvo XC60 (2016) sont les fusibles n° 7 (prise 12 V – coffre) et n° 22 (prises 12 V dans la console centrale) dans la boîte à fusibles « A » sous l’habitacle.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Interrupteur : module électrique central sous la boîte à gants A	50
2	Interrupteur : module électrique central sous la boîte à gants	50
3	Interrupteur : module électrique central dans le coffre A	60
4	Interrupteur : module électrique central sous la boîte à gants A	60
5	Interrupteur : module électrique central sous la boîte à gants A	60
6	–	–
7	–	–
8	Pare-brise avant * – côté conducteur	40
9	Essuie-glaces	30
10	–	–
11	Ventilateur de climatisation A	40
12	Pare-brise avant * – côté passager	40
13	Pompe ABS	40
14	Vannes ABS	20
15	Gicleurs de phares	20
16	Nivellement actif des phares *	10
17	Module électrique central (sous la boîte à gants)	20
18	ABS	5
19	Force de direction réglable *	5
20	Unité de commande moteur (ECM) ; Transmission ; SRS.	10
21	Gicleurs chauffants *	10
22	–	–
23	Panneau d’éclairage	5
24	–	–
25	–	–

26	–	–
27	Bobines de relais	5
28	Feux additionnels *	20
29	Klaxon	15
30	Bobines de relais, unité de commande moteur (ECM)	10
31	Unité de commande – transmission automatique	15
32	Compresseur de climatisation (ne s’applique pas aux moteurs 4 cylindres)	15
33	Bobines de relais de climatisation ; Bobines de relais dans la zone froide du compartiment moteur pour Start / Stop.	5
34	Relais du démarreur A	30
35	Unité de commande moteur (moteurs 4 cylindres) ; Bobines d’allumage (moteurs 5 cylindres).	20
36	Unité de commande moteur (moteurs 4 cylindres)	20
	Unité de commande moteur (moteurs 5 cylindres)	10
37	Moteurs 4 cylindres : débitmètre massique, thermostat, valve EVAP.	10
	Moteurs 5 cylindres : système d’injection, unité de commande moteur.	15
38	Compresseur de climatisation (moteurs 5 cylindres) ; Vannes moteur ; Capteur de niveau d’huile (uniquement 5 cylindres).	10
	Vannes moteur ; Pompe à huile ; Sonde lambda à chauffage central (moteurs 4 cylindres).	15
39	Capteurs d’oxygène chauffants avant et arrière (moteurs 4 cylindres) ; Valve EVAP (moteurs 5 cylindres) ; Capteurs d’oxygène chauffants (moteurs 5 cylindres).	15
40	Pompe à huile ; Réchauffeur de bloc ; Pompe de liquide de refroidissement (moteurs 5 cylindres)	10
	Bobines d’allumage (moteurs 4 cylindres)	15
41	Détection de fuites de carburant (moteurs 5 cylindres) ; Unité de commande de grille de radiateur (moteurs 5 cylindres).	5
	Détection de fuites de carburant ; Électroaimant de climatisation (moteurs 4 cylindres).	7,5
42	Pompe de liquide de refroidissement (moteurs 4 cylindres)	50
43	Ventilateur de refroidissement	60 ou 80 (moteurs 4 cylindres)
		60 (moteurs 5 cylindres)
44	Direction assistée	100
* – Option / équipement supplémentaire, pour plus d’informations, voir l’Introduction
A – Cette position n’est pas utilisée dans les véhicules avec la fonction Start / Stop en option

Fusibles – habitacle

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles du module de commande

Emplacement : boîte à fusibles A

Numéro	Description	Ampérage [A]
1	Interrupteur automatique du système d’infodivertissement et fusibles 16-20	40
2	Dispositifs de pulvérisation du pare-brise avant	25
3	–	–
4	–	–
5	–	–
6	–	–
7	Prise 12 V (compartiment à bagages)	15
8	Commandes de porte conducteur	20
9	Commandes de porte passager	20
10	Commandes de porte passager arrière droit	20
11	Commandes de porte passager arrière gauche	20
12	Accès sans clé *	20
13	Siège conducteur motorisé *	20
14	Siège passager avant électrique *	20

15	–	–
16	Écran du système d’infodivertissement	5
17	Système audio-navigation : amplificateur, radio satellite SiriusXM ™ *.	10
18	Module de commande Sensus	15
19	Kit mains libres Bluetooth	5
20	–	–
21	Toit panoramique laminé * ; Éclairage supplémentaire ; Capteur du système de climatisation.	5
22	Prise 12 V dans la console entre les sièges	15
23	Siège arrière chauffant * (côté passager)	15
24	Siège arrière chauffant * (côté conducteur)	15
25	–	–
26	Siège passager avant chauffant *	15
27	Siège conducteur chauffant *	15
28	Aide au stationnement * ; Système d’information sur les angles morts (BLIS) * ; Caméra de stationnement *.	5
29	Module de commande de transmission intégrale *	15
30	Système de suspension active *	10

Emplacement : boîte à fusibles B

Numéro	Description	Ampérage [A]
1	Essuie-glace de hayon arrière	15
2	–	–
3	Éclairage avant supplémentaire ; Commande de vitre dans la porte conducteur ; Sièges à réglage électrique *.	7,5
4	Tableau de bord	5
5	Régulateur de vitesse adaptatif ; Avertissement de collision *.	10
6	Éclairage supplémentaire ; Capteur de pluie * ; Système de télécommande sans fil HomeLink® *.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant.	10
9	Volant chauffant électrique *	15
10	Pare-brise chauffant électrique *	15
11	Verrouillage du hayon arrière	10

12	Appuie-têtes rabattables électriquement *	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation	5
15	–	–
16	Alarme ; Système de diagnostic de l’ordinateur de bord.	5
17	Radio satellite * ; Amplificateur du système audio.	10
18	Système d’airbags ; Capteur de poids passager.	10
19	Système d’avertissement de collision *	5
20	Capteur de pédale d’accélérateur ; Fonction de gradation automatique des rétroviseurs ; Sièges arrière chauffants *.	7,5
21	–	–
22	Feux de freinage	5
23	Actionneur de toit ouvrant *	20
24	Antidémarrage	5

Fusibles – habitacle / coffre

Numéro	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche)	30
2	Frein de stationnement électrique (côté droit)	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2 *	15
5	Hayon électrique *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1 *	40
12	–	–

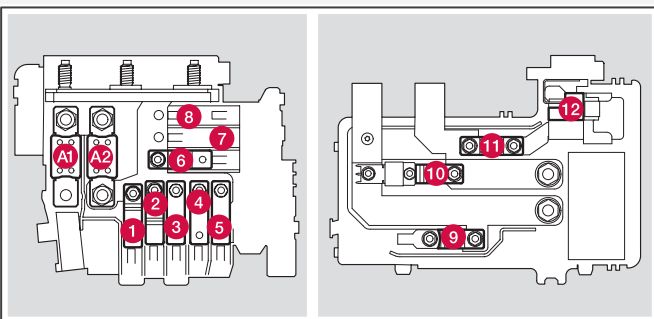

Fusibles – zone froide du compartiment moteur (uniquement Start / Stop) – Option pour moteurs 4 cylindres

Numéro	Description	Ampérage [A]
A1	Interrupteur automatique : module électrique central dans le compartiment moteur	175
A2	Interrupteur automatique : boîte à fusibles sous l’habitacle, module électrique central dans le coffre	175
1	–	–
2	Interrupteur automatique : boîte à fusibles B sous l’habitacle	50
3	Interrupteur automatique : boîte à fusibles A sous l’habitacle	60
4	Interrupteur automatique : boîte à fusibles A sous l’habitacle	60
5	Interrupteur automatique : module électrique central dans le coffre	60
6	Ventilateur du système de climatisation	40
7	–	–
8	–	–
9	Relais du démarreur	30
10	Diode interne	50
11	Batterie auxiliaire	70
12	Module électrique central : tension de référence de la batterie auxiliaire, point de charge de la batterie auxiliaire	15

Volvo XC60 (2017-2018) – schéma de la boîte à fusibles

Année de fabrication : 2017, 2018.

Le fusible de l’allume-cigare (prise de courant) de la Volvo XC60 (2017-2018) est le fusible 22 dans la boîte à fusibles de la boîte à gants.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Position	Description	Ampérage [A]
1	Interrupteur automatique : module électrique central sous la boîte à gants A	50
2	Interrupteur automatique : module électrique central sous la boîte à gants	50
3	Interrupteur automatique : module électrique central dans le coffre A	60
4	Interrupteur automatique : module électrique central sous la boîte à gants A	60
5	Interrupteur automatique : module électrique central sous la boîte à gants A	60
6	–	–
7	–	–
8	Pare-brise avant *, côté conducteur	40
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation A	40
12	Pare-brise avant *, côté passager	40
13	Pompe ABS	40
14	Vannes ABS	20
15	Gicleurs de phares	20
16	Nivellement actif des phares *	10
17	Module électrique central (sous la boîte à gants)	20
18	ABS	5
19	Force de direction réglable *	5
20	Module de commande moteur (ECM), transmission, SRS	10
21	Gicleurs chauffants *	10
22	–	–
23	Panneau d’éclairage	5
24	–	–
25	–	–

26	–	–
27	Bobines de relais	5
28	Feux additionnels *	20
29	Klaxon	15
30	Bobines de relais, unité de commande moteur (ECM)	10
31	Unité de commande – transmission automatique	15
32	Compresseur de climatisation (non pour moteurs 4 cylindres)	15
33	Relais A / C, bobines de relais dans la zone froide du compartiment moteur pour Start / Stop	5
34	Relais de démarrage A	30
35	Unité de commande moteur (moteurs 4 cylindres), bobines d’allumage (moteurs 5 cylindres)	20
36	Unité de commande moteur (moteurs 4 cylindres)	20
	Unité de commande moteur (moteurs 5 cylindres)	10
37	Moteurs 4 cylindres : débitmètre massique, thermostat, valve EVAP	10
	Moteurs 5 cylindres : système d’injection, unité de commande moteur	15
38	Compresseur de climatisation (moteurs 5 cylindres), vannes moteur, capteur de niveau d’huile (seulement 5 cylindres)	10
	Vannes moteur / pompe à huile / sonde lambda à chauffage central (moteurs 4 cylindres)	15
39	Capteurs d’oxygène avant / arrière chauffants (moteurs 4 cylindres), valve EVAP (moteurs 5 cylindres), capteurs d’oxygène chauffants (moteurs 5 cylindres)	15
40	Pompe à huile / réchauffeur de carter d’huile / pompe de liquide de refroidissement (moteurs 5 cylindres)	10
	Bobines d’allumage (moteurs 4 cylindres)	15
41	Détection de fuites de carburant (moteurs 5 cylindres), unité de commande de volet de radiateur (moteurs 5 cylindres)	5
	Détection de fuites de carburant, électroaimant de climatisation (moteurs 4 cylindres)	7,5
42	Pompe de liquide de refroidissement (moteurs 4 cylindres)	50
43	Ventilateur de refroidissement	60 ou 80 (moteurs 4 cylindres)
		60 (moteurs 5 cylindres)
44	Direction assistée	100
* – Option / équipement supplémentaire, pour plus d’informations, voir l’Introduction
A – Cette position n’est pas utilisée dans les véhicules avec la fonction Start / Stop en option

Fusibles – habitacle

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles de l’unité de commande

Emplacement : boîte à fusibles A

Position	Description	Ampérage [A]
1	Interrupteur automatique du système d’infodivertissement et fusibles 16-20	40
2	Gicleurs de pare-brise	25
3	–	–
4	–	–
5	–	–
6	–	–
7	Prise 12 V (coffre à bagages)	15
8	Commandes de porte conducteur	20
9	Commandes de porte passager	20
10	Commandes de porte passager arrière droit	20
11	Commandes de porte passager arrière gauche	20
12	Accès sans clé *	20
13	Siège conducteur motorisé *	20
14	Siège passager avant à commande électrique *	20

15	–	–
16	Écran du système d’infodivertissement	5
17	Système audio-navigation : amplificateur, radio satellite SiriusXM ™ *	10
18	Module de commande Sensus	15
19	Kit mains libres Bluetooth	5
20	–	–
21	Toit panoramique laminé * Éclairage supplémentaire, capteur du système de climatisation	5
22	Prise 12 V dans la console entre les sièges	15
23	Siège arrière chauffant * (côté passager)	15
24	Siège arrière chauffant * (côté conducteur)	15
25	–	–
26	Siège passager avant chauffant *	15
27	Siège conducteur chauffant *	15
28	Aide au stationnement * Système d’information sur les angles morts (BLIS) *, caméra de stationnement *	5
29	Module de commande de transmission intégrale *	15
30	Système de suspension active *	10

Emplacement : boîte à fusibles B

Position	Description	Ampérage [A]
1	Essuie-glace de hayon arrière	15
2	–	–
3	Éclairage avant supplémentaire, commande de vitre dans la porte conducteur, sièges à réglage électrique *	7,5
4	Tableau de bord	5
5	Régulateur de vitesse adaptatif / avertissement de collision *	10
6	Éclairage supplémentaire, capteur de pluie *, système de télécommande sans fil HomeLink® *	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant	10
9	Volant chauffant *	15
10	Pare-brise chauffant *	15
11	Verrouillage du hayon arrière	10

12	Appuie-têtes rabattables électriquement *	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation	5
15	–	–
16	Alarme, système de diagnostic de l’ordinateur de bord	5
17	Radio satellite *, amplificateur du système audio	10
18	Système d’airbags, capteur de poids passager	10
19	Système d’avertissement de collision *	5
20	Capteur de pédale d’accélérateur, fonction de gradation automatique des rétroviseurs, sièges arrière chauffants *	7,5
21	–	–
22	Feux de freinage	5
23	Actionneur de toit ouvrant *	20
24	Antidémarrage	5

Fusibles – compartiment moteur / coffre

Position	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche)	30
2	Frein de stationnement électrique (côté droit)	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2 *	15
5	Hayon arrière électrique *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1 *	40
12	–	–

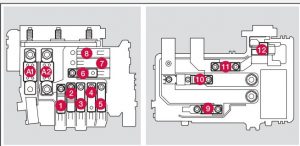

Fusibles – zone froide du compartiment moteur (uniquement Start / Stop) – Option pour moteurs 4 cylindres

Position	Description	Ampérage [A]
A1	Interrupteur automatique : module électrique central dans le compartiment moteur	175
A2	Interrupteur automatique : boîte à fusibles sous l’habitacle, module électrique central dans le coffre	175
1	–	–
2	Interrupteur automatique : boîte à fusibles B sous l’habitacle	50
3	Interrupteur automatique : boîte à fusibles A sous l’habitacle	60
4	Interrupteur automatique : boîte à fusibles A sous l’habitacle	60
5	Interrupteur automatique : module électrique central dans le coffre	60
6	Ventilateur du système de climatisation	40
7	–	–
8	–	–
9	Relais de démarrage	30
10	Diode interne	50
11	Batterie auxiliaire	70
12	Module électrique central : tension de référence de la batterie auxiliaire, point de charge de la batterie auxiliaire	15

Volvo XC60 – schéma des fusibles

Année de fabrication : 2019.

Les fusibles de l’allume-cigare (prises de courant) de la Volvo XC60 sont les fusibles n° 24 (prise 12 V dans la console du tunnel avant), n° 25 (prise 12 V dans la console du tunnel entre les sièges arrière), n° 26 (prise 12 V dans le coffre) dans la boîte à fusibles du compartiment moteur, et le fusible n° 2 (prise 230V dans la console du tunnel) dans la boîte à fusibles sous la boîte à gants.

2019

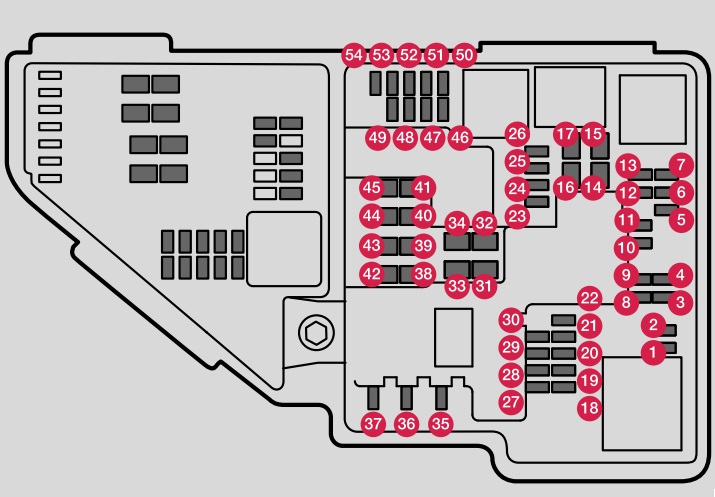

Compartiment moteur

Affectation des fusibles dans le compartiment moteur (2019)

Nr	Ampérage [A]	Fonction
Nr	Ampérage [A]	Fonction
1	–	Non utilisé
2	–	Non utilisé
3	–	Non utilisé
4	15	Bobines d’allumage (essence) ; Bougies d’allumage (essence).
5	15	Électroaimant de pompe à huile ; Embrayage magnétique de climatisation ; Sonde à oxygène chauffée, centrale (essence) ; Sonde lambda arrière chauffée (diesel).
6	7,5	Régulateurs de vide ; Valve de puissance d’impulsion (diesel).
7	20	Module de commande moteur ; Démarrage moteur ; Unité de corps de papillon ; Valve EGR (diesel) ; Capteur de position de turbocompresseur (diesel) ; Valve de turbocompresseur (essence).
8	5	Module de commande moteur
9	–	Non utilisé
10	10	Solénoïdes (essence) ; Thermostat du système de refroidissement moteur (essence) ; Pompe de refroidissement EGR (diesel) ; Module de commande de préchauffage (diesel).
11	5	Module de commande de volet de spoiler ; Module de commande de lamelles de radiateur ; Bobines de relais de puissance d’impulsion (diesel).
12	–	Non utilisé
13	20	Module de commande moteur
14	40	Moteur de démarreur
15	Boccia	Moteur de démarreur
16	30	Réchauffeur de filtre à carburant (diesel)
17	–	Non utilisé
18	–	Non utilisé
19	–	Non utilisé
20	–	Non utilisé
21	–	Non utilisé
22	–	Non utilisé
23	–	Non utilisé
24	15	Prise 12 V dans la console du tunnel avant
25	15	Prise 12 V dans la console du tunnel entre les sièges arrière
26	15	Prise 12 V dans le coffre/zone de rangement
27	–	Non utilisé

Nr	Ampérage [A]	Fonction
28	15	Phare gauche, certains modèles avec LED
29	15	Phare droit, certains modèles avec LED
30	–	Non utilisé
31	Boccia	Pare-brise chauffant, côté gauche
32	40	Pare-brise chauffant, côté gauche
33	25	Lave-phares
34	25	Lave-glace
35	15	Module de commande de transmission
36	20	Klaxon
37	5	Sirène d’alarme
38	40	Module de commande du système de freinage (valves, frein de stationnement)
39	30	Essuie-glace
40	25	Lave-glace arrière
41	40	Pare-brise chauffant, côté droit
42	20	Chauffage stationnaire
43	–	Non utilisé
44	–	Non utilisé
45	Boccia	Pare-brise chauffant, côté droit
46	5	Alimentation, lorsque le contact est mis : module de commande moteur, composants de transmission, direction assistée électrique, module électrique central, module de commande du système de freinage
47	–	Non utilisé
48	7,5	Phare droit
48	15	Phare droit, certains modèles avec LED
49	–	Non utilisé
50	–	Non utilisé
51	5	Module de commande de connexion de batterie
52	5	Airbag
53	7,5	Phare gauche
53	15	Phare gauche, certains modèles avec LED
54	5	Capteur de pédale d’accélérateur

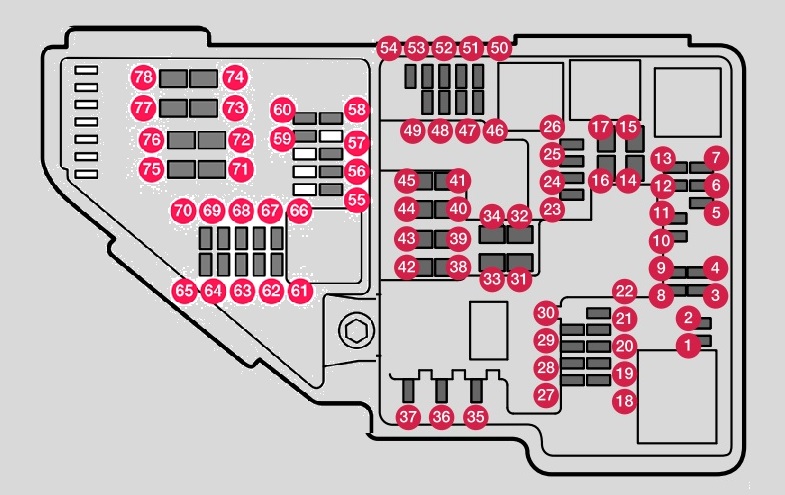

Compartiment moteur (Twin-Engine)

Affectation des fusibles dans le compartiment moteur, moteur double (2019)

Nr	Ampérage [A]	Description
Nr	Ampérage [A]	Description
1	–	Non utilisé
2	–	Non utilisé
3	–	Non utilisé
4	5	Module de commande d’actionneur d’engagement/changement de vitesse ; Transmission automatique.
5	5	Module de commande de chauffage de liquide de refroidissement haute tension
6	5	Module de commande de climatisation ; Valve d’arrêt d’échangeur de chaleur ; Valve d’arrêt de liquide de refroidissement via le système de chauffage.
7	5	Module de commande de batterie hybride ; Convertisseur haute tension pour démarreur/convertisseur de tension haute tension 500V-12 V.
8	–	Non utilisé
9	10	Convertisseur pour la commande de puissance du moteur électrique de l’essieu arrière
10	10	Module de commande de batterie hybride ; Convertisseur haute tension pour démarreur/convertisseur de tension haute tension 500 V-12 V
11	5	Module de charge
12	10	Valve d’arrêt pour le liquide de refroidissement de la batterie hybride ; Pompe de liquide de refroidissement 1 pour la batterie hybride.
13	10	Pompe de liquide de refroidissement pour le système de propulsion électrique
14	25	Ventilateur de refroidissement hybride
15	–	Non utilisé
16	–	Non utilisé
17	–	Non utilisé
18	–	Non utilisé
19	–	Non utilisé
20	–	Non utilisé
21	–	Non utilisé
22	–	Non utilisé
23	–	Non utilisé
24	15	Prise 12 V dans la console du tunnel avant
25	15	Prise 12 V dans la console du tunnel entre les sièges de la deuxième rangée
26	15	Prise 12 V dans le coffre/zone de rangement ; Ports USB pour iPad.
27	–	Non utilisé
28	15	Phare gauche, certains modèles avec LED
29	15	Phare droit dans certains modèles avec LED
30	–	Non utilisé
31	Boccia	Pare-brise chauffant, côté gauche
32	40	Pare-brise chauffant, côté gauche
33	25	Lave-phares
34	25	Lave-glace
35	–	Non utilisé
36	20	Klaxon
37	5	Sirène d’avertissement
38	40	Module de commande du système de freinage (valves, frein de stationnement)
39	30	Essuie-glace

Nr	Ampérage [A]	Description
40	25	Lave-glace arrière
41	40	Pare-brise chauffant, côté droit
42	20	Chauffage stationnaire
43	–	Non utilisé
44	–	Non utilisé
45	Boccia	Pare-brise chauffant, côté droit
46	5	Alimentation, lorsque le contact est mis : unité de commande moteur ; composants de transmission, direction assistée électrique, module électrique central, unité de commande du système de freinage
47	–	Non utilisé
48	7,5	Phare droit
48	15	Phare droit, certains modèles avec LED
49	–	Non utilisé
50	–	Non utilisé
51	5	Unité de commande de connexion de batterie
52	5	Airbag
53	7,5	Phare gauche
53	15	Phare gauche, certains modèles avec LED
54	5	Capteur de pédale d’accélérateur
55	15	Unité de commande de transmission ; Unité de commande de sélecteur de vitesse.
56	5	Unité de commande moteur
57	–	Non utilisé
58	–	Non utilisé
59	–	Non utilisé
60	–	Non utilisé
61	20	Unité de commande moteur ; Démarrage ; Unité de papillon ; Valve de turbocompresseur.
62	10	Solénoïdes ; Thermostat de refroidissement moteur.
63	7,5	Régulateurs de vide ; valve
64	5	Unité de commande de volet de spoiler ; Unité de commande de lamelles de radiateur.
65	–	Non utilisé
66	15	Sonde lambda chauffée avant ; Sonde lambda chauffée arrière
67	15	Électroaimant de pompe à huile ; Embrayage magnétique de climatisation ; Capteur d’oxygène chauffé (central).
68	–	Non utilisé
69	20	Unité de commande moteur
70	15	Bobines d’allumage ; Bougies d’allumage
71	–	Non utilisé
72	–	Non utilisé
73	30	Unité de commande de pompe à huile de transmission
74	40	Unité de commande de pompe à vide
75	25	Actionneur de transmission
76	–	Non utilisé
77	–	Non utilisé
78	–	Non utilisé

Sous la boîte à gants

Affectation des fusibles sous la boîte à gants (2019)

Nr	Ampérage [A]	Description
Nr	Ampérage [A]	Description
1	–	Non utilisé
2	30	Prise électrique dans la console du tunnel entre les sièges arrière
3	–	Non utilisé
4	5	Capteur de mouvement
5	5	Lecteur multimédia
6	5	Tableau de bord
7	5	Boutons de la console centrale
8	5	Capteur solaire
9	20	Module de commande Sensus
10	–	Non utilisé
11	5	Module de volant
12	5	Module de commande de l’interrupteur de démarrage et du frein de stationnement
13	15	Module de volant chauffant
14	–	Non utilisé
15	–	Non utilisé
16	–	Non utilisé
17	–	Non utilisé
18	10	Module de commande du système de climatisation
19	–	Non utilisé
20	10	Connecteur OBD-II
21	5	Écran central
22	40	Module de ventilateur du système de climatisation (avant)
23	5	DIVISEUR USB
24	7,5	Éclairage des instruments ; Éclairage intérieur ; Fonction de gradation automatique du rétroviseur ; Capteurs de pluie et de lumière ; Clavier de la console du tunnel arrière, siège arrière ; Sièges avant à réglage électrique ; Panneaux de commande des portes arrière ; Module de ventilateur du système de climatisation gauche/droit.
25	5	Module de commande des fonctions d’aide à la conduite
26	20	Toit panoramique avec store
27	5	Affichage tête haute
28	5	Éclairage de l’habitacle
29	–	Non utilisé

Nr	Ampérage [A]	Description
30	5	Affichage de la console de pavillon (avertissement de ceinture de sécurité/témoin d’airbag latéral passager avant)
31	–	Non utilisé
32	5	Capteur d’humidité
33	20	Module de porte dans la porte arrière droite
34	10	Fusibles dans le coffre/zone de rangement
35	5	Module de commande pour véhicule connecté à Internet ; Module de commande pour Volvo On Call.
36	20	Module de porte dans la porte arrière gauche
37	40	Module de commande audio (amplificateur) (certains modèles uniquement)
38	–	Non utilisé
39	5	Module d’antenne multibande
40	5	Fonction de massage du siège avant
41	–	Non utilisé
42	15	Essuie-glace de lunette arrière
43	15	Module de commande de pompe à carburant
44	5	Moteur double : Bobines de relais pour la boîte de distribution dans le compartiment moteur ; Bobines de relais de pompe à huile de transmission.
45	–	Non utilisé
46	15	Chauffage de siège conducteur
47	15	Chauffage de siège passager avant
48	10	Pompe à réfrigérant
49	–	Non utilisé
50	20	Module de porte dans la porte avant gauche
51	20	Module de commande de châssis actif
52	–	Non utilisé
53	10	Module de commande Sensus
54	–	Non utilisé
55	–	Non utilisé
56	20	Module de porte dans la porte avant droite
57	–	Non utilisé
58	5	Télévision (certains marchés uniquement)
59	15	Fusible principal pour les fusibles 9, 53 et 58

Zone de chargement

Affectation des fusibles dans la zone de chargement (2019)

Nr	Ampérage [A]	Description
Nr	Ampérage [A]	Description
1	30	Lunette arrière chauffante
2	40	Moteur double : Module électrique central
3	40	Compresseur pneumatique pour suspension
4	15	Moteur de verrouillage du dossier de siège arrière, côté droit
5	–	Non utilisé
6		Moteur de verrouillage du dossier de siège arrière, côté gauche
7	20	Moteur double : Module de porte côté droit, arrière
8	30	Module de commande de réduction des oxydes d’azote (diesel)
9	25	Hayon électrique
10	20	Siège passager avant à réglage électrique
11	40	Module de commande d’attelage
12	40	Module de prétensionneur de ceinture de sécurité (côté droit)
13	5	Enroulements internes de relais
14	15 / 20	Module de commande de réduction des oxydes d’azote (diesel) ; Moteur double : Module de porte côté gauche, arrière.
15	5	Module de détection de mouvement du pied pour l’ouverture du hayon électrique
16	–	Concentrateur USB/port accessoire
17	–	Non utilisé
18	25	Module de commande d’attelage

Nr	Ampérage [A]	Description
18	40	Module d’accessoires
19	20	Siège conducteur à réglage électrique
20	40	Module de prétensionneur de ceinture de sécurité (côté gauche)
21	5	Caméra d’aide au stationnement
22	–	Non utilisé
23	–	Non utilisé
24	–	Non utilisé
25	10	Moteur double : Alimentation avec contact mis.
26	5	Module de commande d’airbags et de prétensionneurs de ceinture de sécurité
27	–	Non utilisé
28	15	Siège arrière chauffant (côté gauche)
29	–	Non utilisé
30	5	Informations sur les angles morts (BUS) ; Module de commande externe du signal de feu de recul.
31	–	Non utilisé
32	5	Modules pour prétensionneurs de ceinture de sécurité
33	5	Actionneur du système d’émission (essence, certaines variantes de moteur)
34	–	Non utilisé
35	15	Module de commande de transmission intégrale (AWD)
36	15	Siège arrière chauffant (côté droit)
37	–	Non utilisé

Volvo XC60 – schéma de la boîte à fusibles

Année de fabrication : 2020, 2021, 2022.

Les fusibles de l’allume-cigare (prises de courant) de la Volvo XC60 sont les fusibles 2 (avant) dans la boîte à fusibles de l’habitacle, ainsi que 24 (avant), 25 (deuxième rangée), 26 (coffre) dans la boîte à fusibles du compartiment moteur.

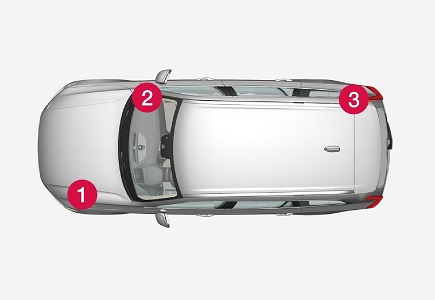

2020

Fusibles sous la boîte à gants

Numéro	Description	Ampérage [A]	Type
Numéro	Description	Ampérage [A]	Type
1	Module moyenne tension	10	Micro
2	Prise électrique dans la console entre les sièges, à côté de l’espace pour les pieds des passagers arrière	30	MCase
3	–	–	Micro
4	Détecteur de mouvement	5	Micro
5	Lecteur multimédia	5	Micro
6	Affichage conducteur	5	Micro
7	Clavier dans la console centrale	5	Micro
8	Détecteur de lumière solaire	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Module électronique du volant	5	Micro
12	Module de l’interrupteur de démarrage et du frein de stationnement	5	Micro
13	Module de volant chauffant	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Module de commande du système de climatisation	10	Micro
19	Verrouillage du volant	7,5	Micro
20	Prise de diagnostic OBDII	10	Micro
21	Écran central	5	Micro
22	Module de ventilateur du système de climatisation, avant	40	MCase
23	Concentrateur USB	5	Micro
24	Éclairage des commandes ; Éclairage de l’habitacle ; Atténuation du rétroviseur intérieur ; Détecteur de pluie et de lumière ; Sièges avant réglables électriquement ; Panneaux de commande dans les portes arrière ; Module de ventilateur du système de climatisation.	7,5	Micro
25	Module de commande des fonctions d’assistance au conducteur	5	Micro
26	Toit panoramique avec store	20	Micro
27	Affichage tête haute sur le pare-brise	5	Micro
28	Interrupteur d’éclairage de l’habitacle	5	Micro
29	–	–	Micro

Numéro	Description	Ampérage [A]	Type
30	Affichage dans la console de pavillon (signalisation de ceinture de sécurité non bouclée/indicateur d’airbag passager avant)	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Module de porte dans la porte arrière droite	20	Micro
34	Fusibles dans le compartiment à bagages	10	Micro
35	Module de commande de la connexion Internet de la voiture ; Module de commande du système Volvo On Call.	5	Micro
36	Module de porte dans la porte arrière gauche	20	Micro
37	Équipement audio (amplificateur)	40	MCase
38	–	–	MCase
39	Module d’antenne multibande	5	Micro
40	Modules de fonctions de confort (massage) des sièges avant	5	Micro
41	Antidémarrage anti-alcool	5	Micro
42	Essuie-glace arrière	15	Micro
43	Module de commande de la pompe à carburant	20	Micro
44	–	–	Micro
45	Ouverture du hayon/coffre par mouvement du pied	5	Micro
46	Chauffage du siège conducteur	15	Micro
47	Chauffage du siège passager avant	15	Micro
48	Pompe de liquide de refroidissement	7,5	Micro
49	–	–	Micro
50	Module de porte dans la porte avant gauche	20	Micro
51	Module de commande de la suspension (active)	20	Micro
52	–	–	Micro
53	Module de commande du système Sensus	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Module de porte dans la porte avant droite	20	Micro
57	–	–	Micro
58	TV (certains marchés)	5	Micro
59	Fusible principal pour les fusibles 52, 53, 57 et 58	15	Micro

Fusibles dans le compartiment à bagages

Numéro	Description	Ampérage [A]	Type
Numéro	Description	Ampérage [A]	Type
1	Chauffage de la lunette arrière	30	MCase
2	–	–	MCase
3	Compresseur de suspension pneumatique	40	MCase
4	Verrouillage du moteur du dossier du siège arrière droit	15	MCase
5	–	–	MCase
6	Verrouillage du moteur du dossier du siège arrière gauche	15	MCase
7	Siège passager avant à réglage électrique Module de porte dans la porte arrière droite	20	MCase
8	Module de commande du système de réduction des oxydes d’azote (NOx) dans le moteur diesel	30	MCase
	–	–
	–	–
9	Porte électrique	25	MCase
10	Siège passager avant à réglage électrique Module de porte dans la porte avant droite	20	MCase
11	Module de commande du dispositif d’attelage	40	MCase
12	Module de prétensionneur de ceinture de sécurité, côté droit	40	MCase
13	Bobines de relais internes	5	Micro
14	Module de commande du système de réduction des oxydes d’azote (NOx) dans le moteur diesel	15	Micro
	–	–
15	Module de porte dans la porte arrière gauche	20	Micro
16	Antidémarrage anti-alcool ; Concentrateur USB/prise accessoire.	5	Micro
17	Module d’accessoires avancés	5	Micro

Numéro	Description	Ampérage [A]	Type
18	Module de commande du dispositif de remorquage	25	MCase
	Module d’accessoires	40
19	Siège conducteur réglable électriquement	20	MCase
20	Module de prétensionneur de ceinture de sécurité, côté gauche	40	MCase
21	Caméra de stationnement	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Chauffage de siège, arrière gauche	15	Micro
29	–	–	Micro
30	Informations sur l’angle mort (BLIS)	5	Micro
31	–	–	Micro
32	Module de prétensionneur de ceinture de sécurité, côté droit	5	Micro
33	Actionneur de recirculation des gaz d’échappement (essence, certaines versions moteur)	5	Micro
34	–	–	Micro
35	Module de commande de la transmission intégrale (AWD)	15	Micro
36	Chauffage de siège, arrière droit	15	Micro
37	–	–	MCase

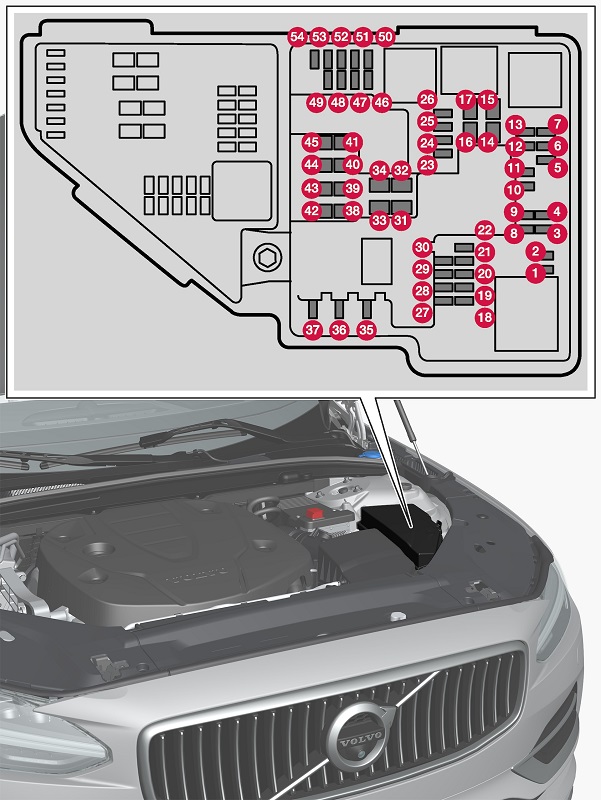

Fusibles dans le compartiment moteur

Numéro	Description	Ampérage [A]	Type
Numéro	Description	Ampérage [A]	Type
1	–	–	Micro
2	–	–	Micro
3	Sondes lambda	15	Micro
4	Bobines d’allumage (moteur essence) ; bougies d’allumage (moteur essence) Détecteur de gaz d’échappement ; détecteur de particules	15	Micro
5	Solénoïde de pompe à huile moteur ; solénoïde d’activation du compresseur de climatisation ; sonde lambda, centrale (moteur essence) ; sonde lambda, arrière (moteur diesel) ; sonde lambda, avant (moteur essence/diesel).	15	Micro
6	Régulateurs de vide ; valve ; valve d’impulsion de puissance (moteur diesel) ; détecteur de niveau/température d’huile (moteur essence/diesel) ; bougies de préchauffage (GCU) (moteur diesel).	7,5	Micro
7	Module de commande moteur ; élément de régulation ; module de papillon ; valve EGR (moteur diesel) ; détecteur de position du turbocompresseur (moteur diesel) ; valve du turbocompresseur (moteur essence).	20	Micro
8	Module de commande moteur (ECM)	5	Micro
9	–	–	Micro
10	Solénoïdes (moteur essence) ; valve ; thermostat de refroidissement moteur (moteur essence) ; pompe de refroidissement EGR (moteur diesel) ; module de commande des bougies de préchauffage (moteur diesel) ; embrayage du turbocompresseur (moteur essence) ; réchauffeur de ventilation du vilebrequin (moteur diesel) ; valve, refroidisseur d’huile de transmission (moteur diesel).	10	Micro
11	Module de commande de l’amortisseur de spoiler ; module de commande de l’amortisseur de radiateur ; bobines de relais de puissance d’impulsion (moteur diesel).	5	Micro
12	Pompe de liquide de refroidissement	15	Micro
13	Module de commande moteur (ECM)	20	Micro
14	Démarreur	40	MCase
15	Démarreur	Bypass	MCase
16	Réchauffeur de filtre à carburant (moteur diesel)	30	MCase
17	–	–	MCase
18	Module de calcul	5	Micro
19	–	–	Micro
20	–	–	Micro
21	Caméra ECM	15	Micro
22	–	–	Micro
23	–	–	Micro
24	Prise électrique 12 V dans la console entre les sièges, avant	15	Micro
25	Prise électrique 12 V dans la console entre les sièges, à côté de l’espace pour les pieds des passagers de la deuxième rangée Prise haute tension dans la console entre les sièges, à côté de l’espace pour les pieds des passagers de la deuxième rangée	15	Micro
26	Prise électrique 12 V dans le compartiment à bagages	15	Micro
27	–	–	Micro

Numéro	Description	Ampérage [A]	Type
28	Phare gauche, LED	15	Micro
29	Phare droit, LED	15	Micro
30	–	–	Micro
31	Chauffage du pare-brise, côté gauche	Bypass	MCase
32	Chauffage du pare-brise, côté gauche	40	MCase
33	Gicleurs de phares	25	MCase
34	Pompe de liquide de lave-glace	25	MCase
35	Module de commande de transmission ; Levier de vitesses électrique.	15	Micro
36	Signal sonore	20	Micro
37	Sirène d’alarme	5	Micro
38	Module de commande du système de freinage (valves, frein de stationnement)	40	MCase
	Module de commande des freins dans une voiture avec batterie 48 V	30	MCase
39	Essuie-glaces de pare-brise	30	MCase
40	Gicleur de lunette arrière	25	MCase
41	Chauffage du pare-brise, côté droit	40	MCase
42	Chauffage de stationnement	20	MCase
43	–	–	MCase
44	–	–	MCase
45	Chauffage du pare-brise, côté droit	Bypass	MCase
46	Alimenté lorsque le contact est mis : Module de commande moteur ; Composants de transmission ; Assistance de direction électrique ; Unité de commande électronique centrale ; Module de commande du système de freinage.	5	Micro
47	–	–	Micro
48	Phare droit	15	Micro
49	Antidémarrage anti-alcool	5	Micro
50	Module de commande de transmission	10	Micro
51	Unité de commande d’activation de la batterie	5	Micro
52	Airbag ; Détecteur de poids du passager.	5	Micro
53	Phare gauche	15	Micro
54	Détecteur de pédale d’accélérateur	5	Micro

2021

Fusibles sous l’habitacle

Numéro	Description	Ampérage [A]	Type
Numéro	Description	Ampérage [A]	Type
1	Module de commande, batterie 48 V	10	Micro
2	–	–	MCase
3	–	–	Micro
4	Détecteur de mouvement	5	Micro
5	–	–	Micro
6	Affichage conducteur	5	Micro
7	Clavier, console centrale	5	Micro
8	Détecteur de lumière solaire	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Module électronique du volant	5	Micro
12	Module de commande, interrupteur de démarrage et frein de stationnement	5	Micro
13	Volant chauffant	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Module de commande, climatisation	10	Micro
19	Verrouillage du volant	7,5	Micro
20	Connecteur de diagnostic	10	Micro
21	Écran central	5	Micro
22	Module de ventilateur du système de climatisation, avant	40	MCase
23	Concentrateur USB	5	Micro
24	Commandes d’éclairage ; Interrupteur d’éclairage de l’habitacle ; Atténuation du rétroviseur intérieur ; Détecteurs de pluie et de lumière ; Sièges avant réglables électriquement ; Panneaux de commande dans les portes arrière ; Module de ventilateur, climatisation ; Clavier, console entre les sièges, espace pour les pieds à côté des sièges arrière.	7,5	Micro
25	Module de commande, fonctions d’assistance au conducteur	5	Micro
26	Console de pavillon	20	Micro
27	Affichage tête haute sur le pare-brise	5	Micro
28	Interrupteur d’éclairage de l’habitacle	5	Micro
29	Plaque de chargement sans fil	5	Micro

Numéro	Description	Ampérage [A]	Type
30	Affichage de la console de pavillon	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Module de porte, arrière droit	20	Micro
34	Boîte à fusibles, compartiment à bagages	10	Micro
35	Module de commande, connectivité Internet de la voiture ; Module de commande Volvo On Call.	5	Micro
36	Module de porte, arrière gauche	20	Micro
37	Équipement audio (amplificateur)	40	MCase
38	–	–	MCase
39	Antenne multibande	5	Micro
40	Module de commande, fonctions de confort du siège, avant	5	Micro
41	Antidémarrage anti-alcool	5	Micro
42	Essuie-glace arrière	15	Micro
43	Module de commande, pompe à carburant	15	Micro
44	Bobine de relais, pompe à huile de transmission ; Onduleur 48 V ; Module de démarrage moteur.	5	Micro
45	–	–	Micro
46	Chauffage du siège conducteur	15	Micro
47	Chauffage du siège passager avant	15	Micro
48	Pompe de liquide de refroidissement	7,5	Micro
49	–	–	Micro
50	Module de porte, avant gauche	20	Micro
51	Module, suspension active	20	Micro
52	Ouverture du hayon/coffre par mouvement du pied	5	Micro
53	–	–	Micro
54	–	–	MCase
55	–	–	Micro
56	–	20	Micro
57	–	–	Micro
58	–	–	Micro
59	Fusible principal du système d’infodivertissement	15	Micro

Fusibles dans le compartiment à bagages

Numéro	Description	Ampérage [A]	Type
Numéro	Description	Ampérage [A]	Type
1	Chauffage de la lunette arrière	30	MCase
2	–	–	MCase
3	Compresseur, suspension pneumatique	40	MCase
4	–	–	MCase
5	–	–	MCase
6	–	–	MCase
7	Module de porte, arrière droit	20	MCase
8	Module de commande du système de réduction des oxydes d’azote (NOx) (uniquement moteur diesel)	30	MCase
9	Porte électrique	25	MCase
10	Siège passager avant à réglage électrique ; Module de porte, avant droit.	20	MCase
11	Module de commande du dispositif d’attelage	40	MCase
12	Module de prétensionneur de ceinture de sécurité, côté droit	40	MCase
13	Bobines de relais internes	5	Micro
14	Module de commande du système de réduction des oxydes d’azote (NOx) dans le moteur diesel	15	Micro
15	Module de porte, arrière gauche	20	Micro
16	Antidémarrage anti-alcool	5	Micro
17	–	–	Micro
18	Module de commande du dispositif de remorquage	25	MCase

Numéro	Description	Ampérage [A]	Type
Module d’accessoires	40
19	Siège conducteur réglable électriquement ; Module de porte, avant gauche.	20	MCase
20	Module de prétensionneur de ceinture de sécurité, côté gauche	40	MCase
21	Caméra de stationnement	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Chauffage de siège, arrière gauche	15	Micro
29	–	–	Micro
30	Informations sur l’angle mort (BLIS)	5	Micro
31	–	–	Micro
32	Module de prétensionneur de ceinture de sécurité, côté droit	5	Micro
33	Actionneur, système d’échappement (essence)	5	Micro
34	–	–	Micro
35	Module de commande de la transmission intégrale (AWD)	15	Micro
36	Chauffage de siège, arrière droit	15	Micro
37	–	–	MCase

Fusibles dans le compartiment moteur

Numéro	Description	Ampérage [A]	Type
Numéro	Description	Ampérage [A]	Type
1	–	–	Micro
2	–	–	Micro
3	Module de pression du turbocompresseur Groupe de sondes lambda	15	Micro
4	Bougies d’allumage/bobines d’allumage (moteur essence) ; Groupe de capteurs du système d’échappement, particules/oxyde d’azote (moteur diesel).	15	Micro
5	Électrovanne de pompe à huile moteur ; Groupe de sondes lambda ; Électrovanne de compresseur de climatisation.	15	Micro
6	Détecteurs de niveau et de température d’huile ; Module de bougies de préchauffage (moteur diesel) ; Groupe de composants moteur 1 (composants liés au fonctionnement du moteur, y compris turbocompresseur/compresseur. La composition dépend de la variante moteur).	7,5	Micro
7	Module de commande moteur (ECM) ; Module de commande de papillon ; Groupe de composants moteur 2 (composants liés au fonctionnement du moteur, y compris turbocompresseur/compresseur. La composition dépend de la variante moteur).	20	Micro
8	Module de commande moteur (ECM)	5	Micro
9	–	–	Micro
10	Module de bougies de préchauffage (moteur diesel) ; Groupe de composants moteur 3 (composants liés au fonctionnement du moteur, y compris turbocompresseur/compresseur et refroidissement/gestion de la température du système de transmission. La composition dépend de la variante moteur).	10	Micro
11	Module de commande, volets de spoiler ; Module de commande, volets de radiateur ; Bobines de relais de la fonction Power Pulse (PowerPulse) (moteur diesel) ; Valve de commutation, liquide de refroidissement.	5	Micro
12	Pompe de liquide de refroidissement	15	Micro
13	Module de commande moteur (ECM)	20	Micro
14	Démarreur	40	MCase
15	Démarreur	Bypass	MCase
16	Réchauffeur de filtre à carburant (moteur diesel)	30	MCase
17	–	–	MCase
18	Module de calcul	5	Micro

Numéro	Description	Ampérage [A]	Type
19	–	–	Micro
20	–	–	Micro
21	Module de commande moteur, arbre à cames (moteur essence)	15	Micro
22	–	–	Micro
23	Prise USB, console entre les sièges, arrière	7,5	Micro
24	Prise 12 V, console entre les sièges, avant	15	Micro
25	–	–	Micro
26	Prise électrique 12 V dans le compartiment à bagages	15	Micro
27	–	–	Micro
28	Phare, gauche	15	Micro
29	Phare, droit	15	Micro
30	–	–	Micro
31	Chauffage du pare-brise, côté gauche	Bypass	MCase
32	Chauffage du pare-brise, côté gauche	40	MCase
33	Dispositifs de pulvérisation des phares	25	MCase
34	Pompe de liquide de lave-glace, avant	25	MCase
35	Module de commande de transmission Levier de vitesses électrique	15	Micro
36	Signal acoustique (klaxon)	20	Micro
37	Sirène d’alarme	5	Micro

À propos du Volvo XC60 (2009-2022)

Le Volvo XC60, produit de 2009 à 2022, est un SUV populaire qui allie un design élégant à des technologies de sécurité avancées. Ce modèle est réputé pour sa fiabilité et le confort qu’il offre aux passagers. Le Volvo XC60 propose diverses options de motorisation, y compris des variantes essence, diesel et hybrides, permettant aux conducteurs de choisir en fonction de leurs préférences et de leurs besoins. L’intérieur du véhicule est spacieux et équipé de technologies modernes qui améliorent le confort et la sécurité sur la route. Globalement, le Volvo XC60 est un choix idéal pour ceux qui recherchent une combinaison de style, de performance et de sécurité.

Schéma de la boîte à fusibles Volvo XC60

Cette page présente le schéma de la boîte à fusibles du Volvo XC60, essentiel pour l’entretien et les réparations corrects du véhicule. La boîte à fusibles de ce modèle est généralement située à deux endroits : dans le compartiment moteur et à l’intérieur du véhicule, le plus souvent sous le tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa configuration et de l’entretenir correctement.
