Suzuki SX4 (2006-2013) – boîte à fusibles
Suzuki SX4 (2006-2013) – schéma de la boîte à fusibles
Année de fabrication : 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Le fusible de l’allume-cigare (prise de courant) de la Suzuki SX4 (2006-2013) est le fusible 45 de la boîte à fusibles de l’habitacle.
Fusibles dans le compartiment moteur (essence)
| Numéro |
Ampères [A] |
Description |
| 1 | 80 | Charge électrique totale |
| 2 | 50 | Fenêtre électrique ;
Démarrage ; Essuie-glace ; Moteur de démarrage. |
| 3 | 50 | Feu arrière ;
Dégivrage arrière ; Verrouillage des portes ; Feux de détresse ; Klaxon ; Éclairage d’accueil. |
| 4 | – | Non utilisé |
| 5 | – | Non utilisé |
| 6 | 15 | Phare principal (droit) |
| 7 | 15 | Phare principal (gauche) |
| 8 | 20 | Feu de croisement avant |
| 9 | – | Non utilisé |
| 10 | 40 | Module de commande ABS |
| 11 | 30 | Ventilateur de radiateur |
| 12 | 30 | Module de commande ABS |
| 13 | 30 | Démarrage du moteur |
| 14 | 50 | Clé de contact |
| 15 | 30 | Ventilateurs de chauffage |
| 16 | 20 | Compresseur d’air |
| 17 | 15 | Moteur du corps de papillon |
| 18 | 15 | Transmission automatique |
| 19 | 15 | Injection de carburant |
| Relais |
||
| 20 | Relais de transmission automatique | |
| 21 | Relais du compresseur d’air | |
| 22 | Relais de la pompe à carburant | |
| 23 | Relais du ventilateur du condenseur | |
| 24 | Relais des phares de croisement avant | |
| 25 | Relais du moteur du corps de papillon | |
| 26 | Relais principal FI | |
| 27 | Relais du moteur de démarrage | |
| 28 | Relais du ventilateur de radiateur | |
| 29 | Relais du ventilateur de radiateur 2 | |
| 30 | Relais du ventilateur de radiateur 3 | |
Fusibles dans le compartiment moteur (Diesel)
| Numéro |
Ampères [A] |
Description |
| 2 | 20 | FI |
| 3 | 10 | DVR INJ |
| 4 | 15 | Phare principal (droit) |
| 5 | 15 | Phare principal (gauche) |
| 6 | 20 | Feu de croisement avant |
| 7 | 60 | Module de commande d’assistance à la conduite |
| 8 | 40 | Module de commande ABS |
| 0 | 30 | Ventilateur de radiateur |
| 10 | 30 | Module de commande ABS |
| 11 | 30 | Démarrage du moteur |
| 12 | 50 | Clé de contact |
| 13 | 30 | Ventilateurs de chauffage |
| 14 | 10 | Compresseur d’air |
| 15 | 20 | Pompe à carburant |
| 16 | 30 | CDSR |
| 17 | 30 | Injection de carburant |
| 29 | 50 | IGN2 |
| 30 | 80 | Bougie d’allumage |
| 31 | 30 | Chauffage de carburant |
| 32 | 140 | Principal |
| 33 | 50 | Ampoule |
| 34 | 30 | Sub Htr1 |
| 35 | 30 | Sub Htr 3 |
| 36 | 30 | Sub Htr 2 |
| 37 | – | + B2 |
| 38 | – | + B1 |
| 1 | Relais principal FI | |
| 18 | Non utilisé | |
| 19 | Relais du compresseur d’air | |
| 20 | Relais de la pompe à carburant | |
| 21 | Non utilisé | |
| 22 | Relais des phares de croisement avant | |
| 23 | Non utilisé | |
| 24 | Non utilisé | |
| 25 | Relais du moteur de démarrage | |
| 26 | Relais du ventilateur de radiateur | |
| 27 | Relais du ventilateur 3 RDTR | |
| 28 | Relais du ventilateur 2 RDTR | |
Fusibles sous le tableau de bord

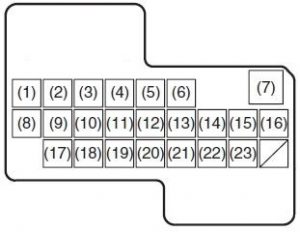

SX4

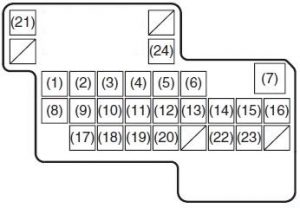

SX4 Berline
| N° |
Ampères [A] |
Description |
| 1 | 15 | Essuie-glace arrière |
| 2 | 15 | Bobine d’allumage |
| 3 | 10 | Feu de recul |
| 4 | 10 | Odomètre |
| 5 | 15 | Accessoires |
| 6 | 15 | Équipement 2 |
| 7 | 30 | Actionneur de fenêtre |
| 8 | 30 | Essuie-glace |
| 9 | 10 | IG1 SIG |
| 10 | 15 | Airbag |
| 11 | 10 | Système de prévention du blocage des roues |
| 12 | 15 | SX4 :
4WD ; Maruti : Feu arrière. |
| 13 | 15 | Feu stop |
| 14 | 20 | Verrouillage des portes |
| 15 | 10 | ECU (Diesel uniquement) |
| 16 | 10 | ST SIG |
| 17 | 15 | Chauffage de siège |
| 18 | 10 | IG 2 SIG |
| 19 | 10 | Feu arrière |
| 20 | 15 | Dôme |
| 21 | 30 | Dégivreur de lunette arrière |
| 22 | 15 | Klaxon ;
Feux de détresse. |
| 23 | 15 | Audio |
| 24 | 30 | Berline :
Dégivreur de lunette arrière |
À propos de la Suzuki SX4 (2006-2013)
La Suzuki SX4, produite de 2006 à 2013, est un crossover compact issu d’une collaboration avec le constructeur automobile italien Fiat. Ce modèle est réputé pour sa fiabilité et sa polyvalence, ce qui le rend idéal pour les environnements urbains et ruraux. La Suzuki SX4 est disponible avec diverses motorisations, y compris des moteurs essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. Grâce à la transmission intégrale, disponible sur certaines versions, la SX4 offre une bonne traction et une stabilité sur différentes surfaces. L’intérieur du véhicule est pratique et offre suffisamment d’espace pour les passagers et les bagages, ce qui en fait un choix populaire pour les familles.
Schéma de la boîte à fusibles de la Suzuki SX4
Cette page présente le schéma de la boîte à fusibles de la Suzuki SX4, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, ainsi que dans le compartiment moteur. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa configuration et sa fonction.
