Volvo V90 (2017-2022) – boîte à fusibles
Volvo V90 – Schéma de la boîte à fusibles
Année de fabrication : 2017, 2018, 2019, 2020.
Les fusibles de l’allume-cigare (prises de courant) de la Volvo V90 sont les fusibles 24 (avant), 25 (arrière), 26 (coffre) dans la boîte à fusibles du compartiment moteur.
2017

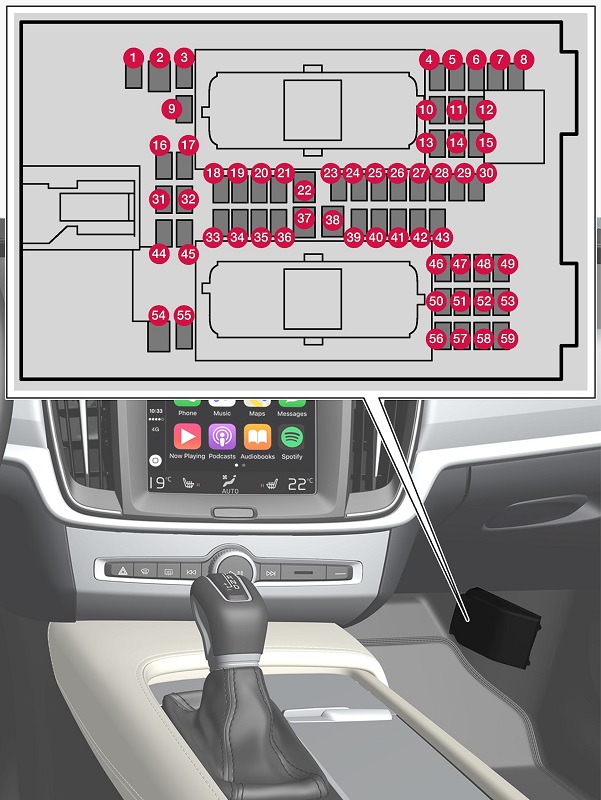

Fusibles sous la boîte à gants
Distribution des fusibles
- Les fusibles 1, 3-21, 23-36, 39-53 et 55-59 sont de type « Micro ».
- Les fusibles 2, 22, 37-38 et 54 sont de type « MCase » et doivent être remplacés en atelier.
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| 1 | – | – |
| 2 | Prise électrique 230 V dans la console entre les sièges, à côté de l’espace pour les pieds des passagers arrière | 30 |
| 3 | – | – |
| 4 | Détecteur de mouvement | 5 |
| 5 | Lecteur multimédia | 5 |
| 6 | Affichage conducteur | 5 |
| 7 | Clavier de la console centrale | 5 |
| 8 | Détecteur de luminosité | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Module électronique du volant | 5 |
| 12 | Module de l’interrupteur de démarrage et de l’interrupteur de frein de stationnement | 5 |
| 13 | Module électronique du volant chauffant | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Module de commande du système de climatisation | 10 |
| 19 | Verrouillage du volant | 7,5 |
| 20 | Prise de diagnostic OBDII | 10 |
| 21 | Écran central | 5 |
| 22 | Module de ventilateur du système de climatisation, avant | 40 |
| 23 | – | – |
| 24 | Éclairage des commandes ; Éclairage de l’habitacle ; Réglage du rétroviseur intérieur ; Détecteur de pluie et de lumière ; Clavier dans la console entre les sièges à côté de l’espace pour les pieds des passagers arrière ; Sièges avant à réglage électrique ; Panneaux de commande des portes arrière. | 7,5 |
| 25 | Module de commande de la fonction d’assistance au conducteur | 5 |
| 26 | Toit panoramique avec store | 20 |
| 27 | Affichage tête haute sur le pare-brise | 5 |
| 28 | Interrupteur d’éclairage de l’habitacle | 5 |
| 29 | – | – |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 30 | Affichage sur la console de pavillon (signalisation de ceinture de sécurité non bouclée/indicateur d’airbag passager avant) | 5 |
| 31 | – | – |
| 32 | Détecteur d’humidité | 5 |
| 33 | Module de porte dans la porte arrière droite | 20 |
| 34 | Fusibles dans le coffre | 10 |
| 35 | Module de commande de la fonction de connexion Internet de la voiture ; Module de commande du système télématique. | 5 |
| 36 | Module de porte dans la porte arrière gauche | 20 |
| 37 | Module de commande du système audio (amplificateur) (certaines versions) | 40 |
| 38 | – | – |
| 39 | Module d’antenne multibande | 5 |
| 40 | Modules de fonctions de confort (massage) des sièges avant | 5 |
| 41 | – | – |
| 42 | Essuie-glace arrière | 15 |
| 43 | Module de commande de la pompe à carburant | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Chauffage du siège conducteur | 15 |
| 47 | Chauffage du siège passager avant | 15 |
| 48 | Pompe de liquide de refroidissement | 10 |
| 49 | – | – |
| 50 | Module de porte dans la porte avant gauche | 20 |
| 51 | Module de commande de la suspension (active) | 20 |
| 52 | – | – |
| 53 | Module de commande du système Sensus | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Module de porte dans la porte avant droite | 20 |
| 57 | – | – |
| 58 | TV (certains marchés) | 5 |
| 59 | Fusible principal pour les fusibles 53 et 58 | 15 |
Fusibles dans le coffre
Distribution des fusibles
- Les fusibles 13-17 et 21-36 sont de type « Micro ».
- Les fusibles 1-12, 18-20 et 37 sont de type « MCase » et doivent être remplacés en atelier.
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| 1 | Chauffage de la lunette arrière | 30 |
| 2 | – | – |
| 3 | Compresseur de suspension pneumatique | 40 |
| 4 | Verrouillage du moteur du dossier du siège arrière droit | 15 |
| 5 | – | – |
| 6 | Verrouillage du moteur du dossier du siège arrière gauche | 15 |
| 7 | – | – |
| 8 | Module de commande du système de réduction des oxydes d’azote (NOx) dans le moteur diesel | 30 |
| 9 | Porte électrique | 25 |
| 10 | Siège passager avant à réglage électrique | 20 |
| 11 | Module de commande de l’attelage de remorque | 40 |
| 12 | Module de prétensionneur de ceinture de sécurité, côté droit | 40 |
| 13 | Bobines de relais internes | 5 |
| 14 | Module de commande du système de réduction des oxydes d’azote (NOx) dans le moteur diesel | 15 |
| 15 | Module de fonction de détection de mouvement du pied (pour ouvrir la porte électrique) | 5 |
| 16 | Antidémarrage alcool ; Concentrateur USB/prise accessoire. | 5 |
| 17 | – | – |
| 18 | Module de commande de l’attelage de remorque | 25 |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 19 | Siège conducteur à réglage électrique | 20 |
| 20 | Module de prétensionneur de ceinture de sécurité, côté gauche | 40 |
| 21 | Caméra de stationnement | 5 |
| 22 | Fusible de rechange pour l’éclairage arrière | 10 |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Module de commande des airbags et des prétensionneurs de ceinture de sécurité | 5 |
| 27 | – | – |
| 28 | Chauffage de siège, arrière gauche | 15 |
| 29 | – | – |
| 30 | Informations sur l’angle mort (BLIS) : Module de commande, signal de recul extérieur | 5 |
| 31 | – | – |
| 32 | Modules de prétensionneurs de ceinture de sécurité | 5 |
| 33 | Actionneur de recirculation des gaz d’échappement (essence, certaines versions de moteur) | 5 |
| 34 | – | – |
| 35 | Module de commande de la transmission intégrale (AWD) | 15 |
| 36 | Chauffage de siège, arrière droit | 15 |
| 37 | – | – |
Fusibles dans le compartiment moteur
Distribution des fusibles
Une étiquette se trouve à l’intérieur du couvercle, indiquant la distribution des fusibles.
- Les fusibles 18-30, 35-37, 46-54 et 55-70 sont de type « Micro ».
- Les fusibles 31-34, 38-45 et 71-78 sont de type « MCase » et doivent être remplacés en atelier.
| Numéro | Description | Ampères [A] |
|---|---|---|
| 24 | Alimentation 12 V dans la console entre les sièges, avant | 15 |
| 25 | Alimentation 12 V dans la console entre les sièges, à côté de l’espace pour les pieds des passagers de la deuxième rangée de sièges | 15 |
| 26 | Alimentation 12 V dans le coffre | 15 |
Note importante :
Le document original était incomplet. Les informations ci-dessus représentent les parties essentielles pour l’identification des fusibles des prises de courant (allume-cigare). Pour des informations complètes sur tous les fusibles, veuillez consulter le manuel officiel du véhicule.
