Volvo C40 (2021-…) – boîte à fusibles

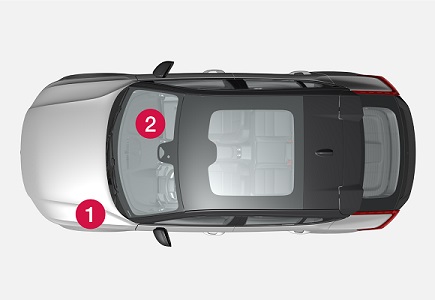

Volvo C40 – schéma de la boîte à fusibles
Année de fabrication : 2021.
Les fusibles de l’allume-cigare (prises de courant) de la Volvo C40 sont les fusibles 2 (avant), 4 (coffre) dans la boîte à fusibles de l’habitacle.

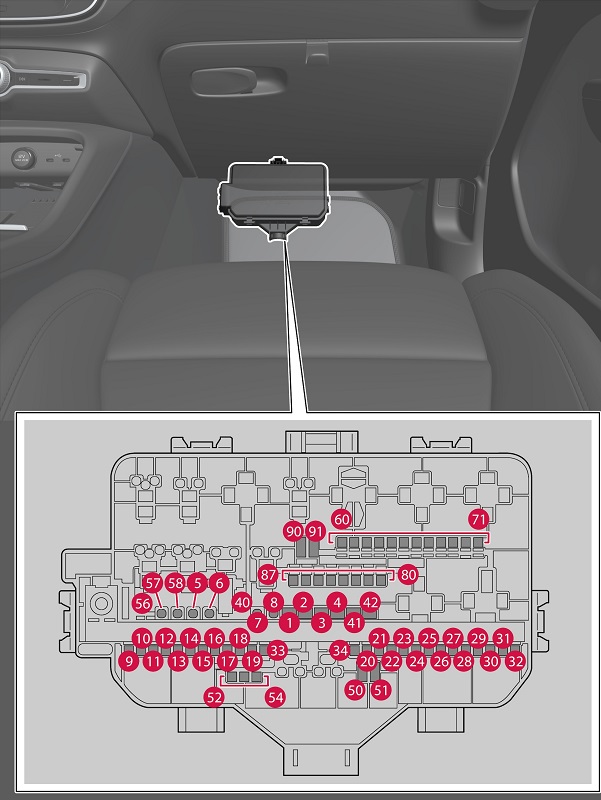

Fusibles sous la boîte à gants
| Numéro | Description | Ampères [A] | Type |
|---|---|---|---|
| Numéro | Description | Ampères [A] | Type |
| 1 | Équipement audio (amplificateur) | 40 | MCase (avec découpes) |
| 2 | Module électrique A | 40 | MCase (avec découpes) |
| 3 | Module électrique B | 40 | MCase (avec découpes) |
| 4 | Ventilateur, climatisation, avant | 40 | MCase (avec découpes) |
| 5 | Porte électrique | 25 | MCase |
| 6 | Siège réglable électriquement, gauche | 20 | MCase |
| 7 | Siège réglable électriquement, droit | 20 | MCase |
| 8 | – | – | MCase |
| 9 | Module de porte, arrière droit | 20 | Micro |
| 10 | Module de porte, arrière gauche | 20 | Micro |
| 11 | Module de porte, avant gauche | 20 | Micro |
| 12 | Éclairage arrière | 15 | Micro |
| 13 | Module de porte, avant droit | 20 | Micro |
| 14 | Chauffage des sièges, arrière | 15 | Micro |
| 15 | Module de sécurité (ASDM)
Convertisseur, moteurs électriques arrière |
5 | Micro |
| 16 | Module de calcul | 5 | Micro |
| 17 | Capteur de rayonnement | 5 | Micro |
| 18 | Verrouillage de la direction | 7,5 | Micro |
| 19 | Module de commande, climatisation | 7,5 | Micro |
| 20 | Capteurs de mouvement à l’intérieur du véhicule | 5 | Micro |
| 21 | Affichage conducteur | 5 | Micro |
| 22 | Clavier, console centrale | 5 | Micro |
| 23 | Module électronique du volant | 5 | Micro |
| 24 | Module électronique de la transmission
Frein de stationnement |
5 | Micro |
| 25 | Affichage central | 5 | Micro |
| 26 | Module de commande de la connectivité Internet du véhicule ;
Module de commande du système Connect. |
5 | Micro |
| 27 | Module d’antenne (TCAM) | 5 | Micro |
| 28 | Bobines de relais | 5 | Micro |
| 29 | Ouverture du couvercle du coffre/des portes du coffre par mouvement du pied | 5 | Micro |
| 30 | Module de commande, système d’infodivertissement | 15 | Micro |
| 31 | Appareil de diagnostic | 10 | Micro |
| 32 | Verrouillage anti-alcool | 5 | Micro |
| 33 | Abaissement de l’appui-tête, côté arrière gauche | 15 | Micro |
| Numéro | Description | Ampères [A] | Type |
|---|---|---|---|
| 34 | Inclinaison de l’appui-tête, côté arrière droit | 15 | Micro |
| 40 | Chauffage de la lunette arrière | 30 | MCase |
| 41 | Tendeur de ceinture de sécurité, côté gauche | 40 | MCase (avec découpes) |
| 42 | Tendeur de ceinture de sécurité, côté droit | 40 | MCase (avec découpes) |
| 50 | – | – | Micro |
| 51 | – | – | Micro |
| 52 | Pompe de liquide de refroidissement | 7,5 | Micro |
| 53 | Module électronique du volant ;
Volant chauffant. |
15 | Micro |
| 54 | – | – | Micro |
| 55 | Gicleurs de phares | 25 | MCase |
| 56 | Gicleurs de pare-brise avant et arrière | 25 | MCase |
| 57 | – | – | MCase |
| 58 | – | – | MCase |
| 60 | – | – | Micro |
| 61 | – | – | Micro |
| 62 | – | – | Micro |
| 63 | Tendeurs de ceintures de sécurité | 5 | Micro |
| 64 | Informations sur l’angle mort (BLIS) | 5 | Micro |
| 65 | – | – | Micro |
| 66 | – | – | Micro |
| 67 | Module de contrôle radar, avant | 5 | Micro |
| 68 | – | – | Micro |
| 69 | – | – | Micro |
| 70 | Préparation pour fusible, suspension spéciale | 5 | Micro |
| 71 | Module de collision (SRS) | 5 | Micro |
| 80 | Essuie-glace, arrière | 15 | Micro |
| 81 | Clignotant dans la console de pavillon (SRS) ;
Activation du module électronique de la transmission ; Caméra de stationnement 360°. |
5 | Micro |
| 82 | Console de pavillon ;
Toit panoramique. |
20 | Micro |
| 83 | Interrupteur d’éclairage de l’habitacle ;
Assombrissement, rétroviseur intérieur ; Capteurs de pluie et de lumière ; Panneaux de commande, portes arrière et coffre ; Transpondeur pour les fonctions de péage routier. |
7,5 | Micro |
| 84 | Plaque de chargement sans fil | 5 | Micro |
| 85 | Caméra avant | 5 | Micro |
| 86 | Bloqueur anti-alcool | 5 | Micro |
| 87 | Prise USB | 5 | Micro |
| 90 | – | – | Micro |
| 91 | – | – | Micro |
Fusibles sous le capot
| Numéro | Description | Ampères [A] | Type |
|---|---|---|---|
| Numéro | Description | Ampères [A] | Type |
| 1 | Deux prises USB, console entre les sièges, arrière | 7,5 | Micro |
| 2 | À 12 V, avant | 15 | Micro |
| 3 | – | – | Micro |
| 4 | À l’électrique 12 V dans le coffre | 15 | Micro |
| 5 | Module de commande moteur (ECM) | 10 | Micro |
| 6 | Groupe de vannes de refroidissement moteur | 15 | Micro |
| 7 | Vanne de refroidissement de la batterie | 5 | Micro |
| 8 | Module de commande, couvercle de spoiler ;
Module de commande, couvercle de radiateur. |
10 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | – | – | Micro |
| 12 | Phare, droit | 20 | Micro |
| 13 | Phare, gauche | 20 | Micro |
| 14 | Module de collision (SRS) | 5 | Micro |
| 15 | Capteur de pédale d’accélérateur | 5 | Micro |
| 16 | Fonctions alimentées lorsque le système électrique du véhicule est activé :
Module de commande moteur, composants de transmission, direction assistée électrique, module électronique central, module de commande du système de freinage |
5 | Micro |
| 17 | Module audio externe | 5 | Micro |
| 18 | Verrouillage anti-alcool | 5 | Micro |
| 19 | Éclairage arrière | 10 | Micro |
| 20 | Bobines de relais internes | 5 | Micro |
| 21 | – | – | Micro |
| 22 | Capteur de pédale de frein | 5 | Micro |
| 23 | Module de calcul | 5 | Micro |
| 24 | Module de commande, batterie haute tension | 5 | Micro |
| 25 | – | – | Micro |
| 26 | Module de commande moteur (ECM) | 5 | Micro |
| 27 | Module de charge | 15 | Micro |
| Numéro | Description | Ampères [A] | Type |
|---|---|---|---|
| 28 | Convertisseur de moteur électrique avant | 5 | Micro |
| 29 | Signal sonore (klaxon) | 20 | Micro |
| 30 | Sirène d’alarme | 5 | Micro |
| 31 | Essuie-glaces avant | 30 | MCase |
| 32 | – | – | MCase (avec découpes) |
| 33 | – | – | MCase (avec découpes) |
| 34 | – | – | MCase (avec découpes) |
| 35 | Module de commande du système de freinage | 30 | MCase |
| 36 | – | – | MCase |
| 38 | Phares | 30 | MCase |
| 39 | – | – | MCase |
| 40 | – | – | MCase |
| 41 | Module de commande du dispositif d’attelage | 25 | MCase |
| 42 | Module de commande du dispositif d’attelage | 40 | MCase (avec découpes) |
| 43 | – | – | MCase (avec découpes) |
| 44 | – | – | MCase |
| 45 | – | – | MCase (avec découpes) |
| 46 | Échangeur de chaleur externe | 5 | Micro |
| 47 | Module de commande, compresseur du système de climatisation ;
Module de commande, chauffage haute tension ; Module de commande, vanne d’expansion électrique ; Module de surveillance. |
5 | Micro |
| 48 | Module de commande, batterie haute tension ;
Convertisseur, moteur électrique avant et arrière. |
15 | Micro |
| 49 | Pompe de liquide de refroidissement, batterie haute tension | 20 | Micro |
| 50 | Pompe de liquide de refroidissement, système de propulsion électrique | 20 | Micro |
| 51 | – | – | MCase |
| 52 | Chauffage du pare-brise avant, côté droit | 40 | MCase (avec découpes) |
| 53 | Chauffage du pare-brise avant, côté gauche | 40 | MCase (avec découpes) |
| 54 | – | – | Micro |
| 55 | Phare, gauche | 20 | Micro |
| 56 | Phare, droit | 20 | Micro |
À propos de la Volvo C40 (2021-…)
La Volvo C40 est un SUV électrique moderne qui a fait ses débuts en 2021 et fait partie de la stratégie de la marque de passer aux véhicules entièrement électriques. Ce modèle se caractérise par un design élégant avec des lignes aérodynamiques et un éclairage distinctif, typique de Volvo. La C40 offre une motorisation électrique puissante avec une autonomie adaptée à une utilisation quotidienne et aux longs trajets. L’intérieur du véhicule est équipé des dernières technologies, y compris un système d’infodivertissement avancé intégré aux services Google. Le confort et la sécurité sont de haut niveau, ce qui est une priorité pour Volvo.
Schéma de la boîte à fusibles de la Volvo C40
Cette page présente le schéma de la boîte à fusibles de la Volvo C40, indispensable pour l’entretien et les réparations du véhicule. Sur ce modèle, les boîtes à fusibles sont généralement situées dans le compartiment moteur et à l’intérieur du véhicule, le plus souvent sous le tableau de bord. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et ses fonctions.
