Volvo S70 (1998-1999) – boîte à fusibles
Volvo S70 (1998-1999) – schéma de la boîte à fusibles
Année de fabrication : 1998, 1999.
Le fusible de l’allume-cigare (prise de courant) de la Volvo S70 (1998-1999) est le fusible 11C/30 dans la boîte à fusibles du compartiment moteur.

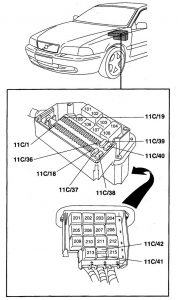

Bloc électrique central
Volvo S70 – schéma de la boîte à fusibles – bloc électrique central
| Numéro | Description | Ampérage [A] |
| 11C/1 | – | – |
| 11C/2 | Verrouillage centralisé ;
Unité de commande d’alarme antivol ; Interrupteur de mode AW 50-42 ; Unité de commande RTI. |
10 |
| 11C/3 | Unité de commande ABS | 10 |
| 11C/4 | Antidémarrage | 10 |
| 11C/5 | Climatisation ;
Connecteur de liaison de données (DLC). |
15 |
| 11C/6 | Unité de commande de verrouillage centralisé ;
Alarme antivol ; Sirène d’avertissement ; Capteur de mouvement (S70/V70). |
20 |
| 11C/7 | Radio ;
Amplificateur. |
15 |
| 11C/8 | Antidémarrage ;
Tableau de bord connecté ; Interrupteur d’éclairage. |
15 |
| 11C/9 | Siège arrière chauffant (S70/V70) ;
Amplificateur (C70). |
20 |
| 11C/10 | Clé de contact | 15 |
| 11C/11 | Ampoule de stop (frein) | 10 |
| 11C/12 | Chauffage de liquide de refroidissement moteur (Diesel) ;
Amplificateur (C70). |
20 |
| 11C/13 | Clignotants ;
Feux de détresse ; Ampoule clignotante de phare ; Verrouillage centralisé ; Unité de commande d’alarme antivol ; Verrouillage centralisé à distance ; Alarme antivol ; Capteur de bris de vitre. |
15 |
| 11C/14 | Lunette arrière chauffante ;
Rétroviseurs extérieurs chauffants. |
30 |
| 11C/15 | Éclairage d’ouverture de porte ;
Éclairage de la boîte à gants ; Éclairage supplémentaire de l’espace pour les pieds ; Feux d’avertissement d’ouverture de porte ; Éclairage du coffre ; Rappel de ceinture de sécurité ; Unité de commande RTI ; Lecteur CD RTI ; Affichage RTI. |
10 |
| 11C/16 | Antenne d’alimentation ;
Lecteur CD ; Prise de sortie de remorque (S70/V70) ; Attelage de remorque (C70). |
30 |
| 11C/17 | Phares antibrouillard avant | 20 |
| 11C/18 | Avertissement de clé ;
Verrouillage centralisé ; Module de commande d’alarme antivol. |
10 |
| 11C/19 | Phare de croisement gauche | 15 |
| 11C/20 | Phare de croisement droit,
Témoin lumineux des phares de croisement |
15 |
| 11C/21 | Phare de route gauche | 15 |
| 11C/22 | Phare de route droit | 15 |
| 11C/23 | Feux de position – feu arrière ;
Éclairage de la plaque d’immatriculation. |
10 |
| 11C/24 | Feux de position – feu arrière,
Capteur d’avertissement de défaillance d’ampoule. |
10 |
| 11C/25 | Feu antibrouillard arrière ;
Témoin lumineux des feux antibrouillard arrière. |
10 |
| 11C/26 | Interrupteur d’éclairage | 15 |
| 11C/27 | Feu de recul ;
Clignotant. |
15 |
| 11C/28 | Sièges chauffants ; | 25 |
| 11C/29 | Fusible 15 (15/4) :
rétroviseurs extérieurs chauffants ; rappel de ceinture de sécurité ; régulateur de vitesse ; capteur d’avertissement de défaillance d’ampoule ; sirène d’avertissement ; blocage de transmission ; capteur de température des gaz d’échappement ; chauffage du liquide de refroidissement moteur (Diesel) ; attelage de remorque (C70). |
10 |
| 11C/30 | Allume-cigare ;
Prise avant 12 V ; Module de commande RTI ; Lecteur CD RTI ; Affichage RTI. |
15 |
| 11C/31 | Contrôle de la climatisation | 25 |
| 11C/32 | Radio/amplificateur | 10 |
| 11C/33 | Fusible X (15/8) :
Réglage de la largeur du faisceau ; buse de pulvérisation/essuie-glace arrière. |
15 |
| 11C/34 | Klaxon ;
Buse de pulvérisation/essuie-glace avant ; Buse de pulvérisation/essuie-glace de phare ; Klaxon. |
25 |
| 11C/35 | Éclairage des clignotants et du tableau de commande ;
Éclairage du cendrier ; Toit électrique ; Rétroviseur (C70). |
10 |
| 11C/36 | Allume-cigare/prise 12 V arrière ;
Sièges électriques. |
15 |
| Numéro | Description |
| 11C/37 | Vitres électriques,
toit électrique, rétroviseurs extérieurs électriques (pas CONV), rétroviseurs extérieurs rabattables électriquement (pas CONV), dégivrage arrière et rétroviseurs extérieurs électriques chauffants (pas CONV) |
| 11C/38 | Vitres électriques (C70) |
| 11C/39 | Sièges électriques (LH) |
| 11C/40 | Sièges électriques (AH) |
| 11C/41 | Fonctionnement du toit souple (CONV) |
| 11C/42 | Fonctionnement du toit souple (CONV) |
Relais
| Numéro | Description |
| 15 | Ventilateur de refroidissement électrique |
| 16 | – |
| 17 | Démarrage |
| 18 | Climatisation |

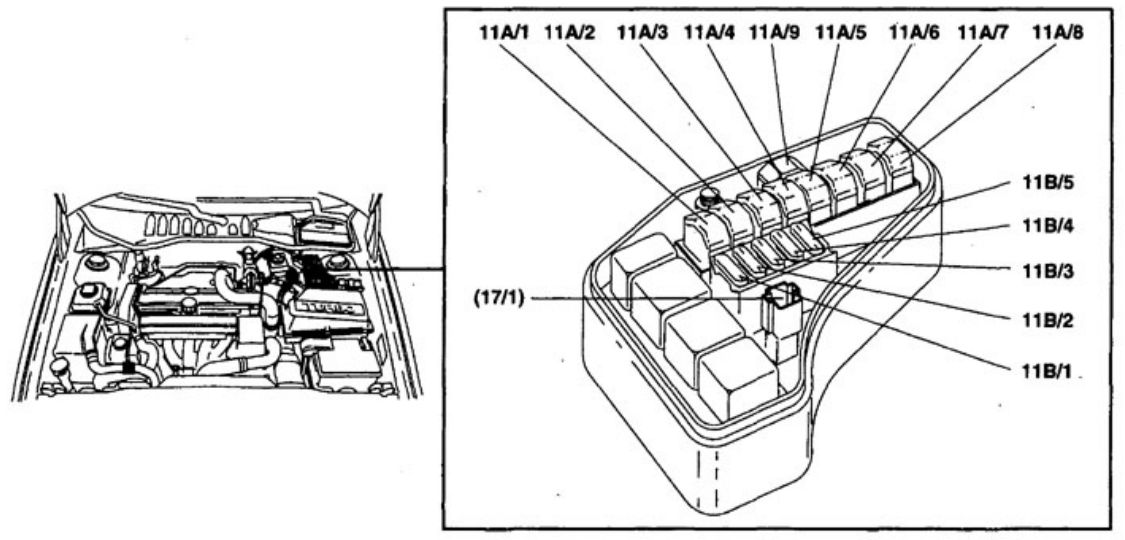

Boîte à fusibles / relais du compartiment moteur
| Numéro | Description | Ampérage [A] |
| 11A/1 | Ventilateur de refroidissement moteur (FC) | 60 |
| 11A/2 | Fusibles 11 C / 26 · 29 via le relais de surcharge 151_t,
Fusibles 11 C / 33-37 via le relais de surcharge X |
50 |
| 11A/3 | Démarrage,
pompe d’injection d’air secondaire (PAIR), chauffage d’huile moteur avec connecteur de liquide de refroidissement |
50 |
| 11A/4 | Module de commande ABS | 50 |
| 11A/5 | Relais principal des phares
capteur de défaillance d’ampoule d’avertissement |
50 |
| 11A/6 | Fusibles 1 1 C / 5-10 | 60 |
| 11A/7 | Fusibles 11 C / 11-17 et fusibles 11C / 39-40 | 50 |
| 11A/8 | Fusible 11 B / 1,
fusibles 11B / 2-5 via le relais principal du circuit d’injection de carburant |
60 |
| 11A/9 | Bougies de préchauffage 1-5 via le relais des bougies de préchauffage (moteurs diesel) | 80 |
| 11B/1 | Clé de contact, module de commande moteur (ECM),
module de commande AW 50-42, relais principal du système d’injection de carburant (Motronic 4.3 / 4.4) |
10 |
| 11B/2 | Module de commande moteur (ECM),
injecteurs, valve de contrôle d’air de ralenti (IAC), capteur de débit massique d’air (MAF), pompe d’injection de carburant (diesel), valve de distribution d’injection (diesel) |
10 |
| 11B/3 | Pompe à carburant (FP),
module d’allumage (IDM) et bobine d’allumage, relais des bougies de préchauffage (diesel), liquide de refroidissement des bougies de préchauffage (diesel), valve de contrôle du turbocompresseur (TC) (diesel), convertisseur EGR (diesel), |
20
(15 diesel) |
| 11B/4 | Module de commande AW 50-42 | 10 |
| 11B/5 | Relais de climatisation (A / C),
sonde lambda chauffée (H02S) avant, sonde lambda chauffée arrière, valve de purge du réservoir (CP), électrovanne avec injection d’air secondaire pulsée (PAIR), valve de coupure de l’absorbeur de vapeurs de carburant EVAP, air secondaire pulsé relais de pompe du système d’injection (PAIR), valve de contrôle du turbocompresseur (TC), résistance PTC pour le chauffage de l’air |
10 |
À propos de la Volvo S70 (1998-1999)
La Volvo S70, produite de 1998 à 1999, est une berline de taille moyenne qui offre une combinaison de confort, de sécurité et de fiabilité, caractéristiques de la marque Volvo. Ce modèle était équipé de diverses motorisations, y compris des moteurs essence et diesel d’une cylindrée de 2.0 à 2.5 litres. La Volvo S70 se distingue par son design élégant et la qualité de sa finition intérieure, offrant amplement d’espace pour les passagers et les bagages. Les éléments de sécurité, tels que les airbags et l’ABS, étaient de série, contribuant à un niveau élevé de protection des occupants.
Schéma de la boîte à fusibles de la Volvo S70
Cette page présente le schéma de la boîte à fusibles de la Volvo S70, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. Sur ce modèle, la boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, ainsi que dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement de tous les équipements électriques du véhicule.
