Mitsubishi Lancer (2000-2018) – boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Mitsubishi Lancer (2000-2018), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Mitsubishi Lancer (2000-2007) – schéma de la boîte à fusibles
Année de fabrication : 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Le fusible de l’allume-cigare (prise de courant) de la Mitsubishi Lancer (2000-2007) est le fusible 11 de la boîte à fusibles du compartiment moteur.
Boîte à fusibles et relais du compartiment moteur
| N° | Amp [A] | Description |
| 1 | 60 | Fusible n° 15, 16, 19, 20
(dans la boîte de jonction) circuit. |
| 2 | 50 | Contrôleur de ventilateur |
| 3 | 60 | Contrôleur ABS |
| 4 | 40 | Circuit de l’interrupteur d’allumage |
| 5 | 30 | Interrupteur principal de commande de vitres et
interrupteur auxiliaire de commande de vitres. |
| 6 | 15 | Phare antibrouillard avant ;
Témoin de phare antibrouillard avant ; Relais de phare antibrouillard avant et connecteur de réserve (pour phare antibrouillard avant). |
| 7 | 10 | Relais de klaxon et klaxon |
| 8 | 20 | Capteur de débit d’air du filtre à air ;
Capteur de position d’arbre à cames ; Électrovanne d’échappement (système EGR) ; Électrovanne d’échappement (système de commande de dérivation) ; Moteur – A/T – contrôleur ; Contrôleur de moteur ; Sonde lambda de commande moteur ; Relais de commande moteur ; Capteur d’angle de vilebrequin moteur ; Relais de commande de ventilateur ; Injecteur de carburant ; Relais de bobine d’allumage ; Immobilisateur – contrôleur ; Servomécanisme de commande de vitesse de la vanne de corps au ralenti. |
| 9 | 10 | Compresseur de climatisation |
| 10 | 15 | Contrôleur ABS ;
Moteur-A/T-ECU ; Témoin de feu stop et feu arrière combiné. |
| 11 | 15 | Connecteur d’accessoires |
| 12 | 7.5 | Alternateur |
| 13 | 10 | Contrôleur ETACS ;
Phare avant clignotant ; Feu arrière combiné ; Feu latéral clignotant et phare clignotant. |
| 14 | 20 | Unité d’électrovanne
de commande de climatisation et moteur A/T-ECU. |
| 15 | 15 | Pompe à carburant |
| 16 | 10 | Phare (droit) |
| 17 | 10 | Phare (gauche) et
témoin de feux de route. |
| 18 | 10 | Phare (droit) |
| 19 | 10 | Phare (gauche),
Unité de phare et interrupteur de nivellement de phare. |
| 20 | 7.5 | Régulateur de climatisation ;
Ampoule d’éclairage de cendrier ; Ampoule d’éclairage d’allume-cigare ; Indicateur combiné ; Interrupteur de feux de brouillard ; Phare avant clignotant ; Interrupteur de feux de détresse ; Unité de phare (droite) ; Interrupteur de nivellement de phare ; Interrupteur de siège chauffant ; Régulateur de chauffage ; Ampoule de permis de conduire ; Ampoule arrière combinée ; Rhéostat ; Phare clignotant latéral et prise de réserve (pour audio). |
| 21 | 7.5 | Indicateur combiné ;
Unité de phare (gauche) ; Éclairage de plaque d’immatriculation ; Éclairage de position (gauche) et éclairage arrière combiné (gauche). |
| 22 | 10 | Instrument de mesure ;
Interrupteur de colonne ; Régulateur ETACS et régulateur avant. |
| 23 | 10 | Horloge ;
Régulateur ETACS et prise de réserve (pour audio). |
| 24 | – | – |
| 25 | 20 | Unité de siège chauffant et
interrupteur de siège chauffant. |
| 26 | 100 <4G1> 120 <4G6> | Batterie ;
Fusible n° 1,2, 3, 4, 5 ; Fusible n° 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (schéma de relais) et régulateur avant. |
| Relais | ||
| A-04X | Relais de feux de croisement avant | |
| A-05X | Relais de klaxon | |
| A-06X | – | |
| A-07X | – | |
| A-08X | – | |
| A-09X | Relais de régulateur de ventilateur | |
| A-10X | ECU avant | |
| A-11X | ECU avant | |
| N° | Relais |
| B-10X | Presse de détection de vitesse moteur |
| B-11X | – |
| B-12X | – |
| B-13X | – |
| B-14X | Relais de bobine d’allumage |
| B-15X | Relais de commande A/T |
| B-16X | Relais de commande moteur |
| B-17X | Relais de compresseur de climatisation |
Panneau de fusibles du tableau de bord
| N° | Amp [A] | Description |
| 1 | 10 | Condensateur et bobine d’allumage |
| 2 | 7.5 | Témoin ABS ;
Témoin de freins ; Témoin de charge ; Témoin moteur ; Interrupteur de colonne ; Compteur combiné ; Contrôleur ETACS ; Témoin de niveau de carburant bas, Témoin de pression d’huile, Témoin d’airbag SRS, Contrôleur SRS ; Capteur de vitesse du véhicule. |
| 3 | 7.5 | Relais de commande A/T ;
Compteur combiné ; Moteur-A/T-ECU ; Contrôleur ETACS ; Capteur de vitesse d’arbre d’entrée ; Capteur de vitesse d’arbre de sortie ; Feu arrière combiné ; SRS-ECU. |
| 4 | – | – |
| 5 | 7.5 | Relais de compresseur de climatisation ;
Contrôleur de climatisation ; Relais de ventilateur ; Relais de dégivrage de lunette arrière ; Contrôleur avant ; Relais de siège chauffant, Unité de commande de chauffage ; Moteur de commande de valve de sélection d’air extérieur/intérieur |
| 6 | 7.5 | Rétroviseur à commande à distance |
| 7 | 20 | Contrôleur avant et
moteur d’essuie-glace de pare-brise. |
| 8 | 7.5 | Moteur-A / T-ECU ;
Contrôleur moteur ; Relais de pompe à carburant (1) et relais de pompe à carburant (2). |
| 9 | 15 | Allume-cigare |
| 10 | – | – |
| 11 | 7.5 | Prise de relais supplémentaire et
rétroviseur à commande à distance. |
| 12 | 7.5 | Contrôleur ABS |
| 13 | – | – |
| 14 | 15 | Contrôleur ETACS et moteur d’essuie-glace arrière |
| 15 | 15 | Prise diagnostique |
| 16 | 10 | Feu arrière antibrouillard ;
Témoin de feu arrière antibrouillard et relais de feu arrière antibrouillard. |
| 17 | – | – |
| 18 | – | – |
| 19 | 30 | Contrôleur de climatisation ;
Moteur de ventilateur ; Contrôleur de chauffage et résistance. |
| 20 | 30 | Dégivreur de lunette arrière |
| Relais | ||
| 1 | Relais de pompe à carburant (1) | |
| 2 | Relais de siège chauffant | |
| 3 | Relais de pompe à carburant (2) | |
| 4 | Relais de prise d’accessoires | |
| 5 | Relais de feux de brouillard arrière | |
| 6 | Relais de vitre électrique | |
| 7 | Relais de ventilateur | |
| 8 | Relais de dégivreur de lunette arrière | |
Mitsubishi Lancer (2007-2018) – schéma de la boîte à fusibles
Année de fabrication : 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Le fusible de l’allume-cigare (prise de courant) de la Mitsubishi Lancer est le fusible 13 de la boîte à fusibles du compartiment moteur.

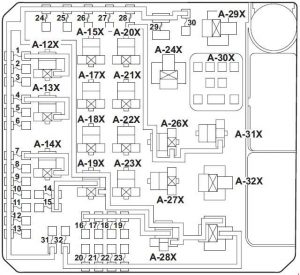

Boîte à fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
| 1 | 15 | Relais de phares antibrouillard. |
| 2 | 7.5 | Module de commande moteur |
| 3 | 20 | Capteur de vitesse de poulies ;
Module de commande moteur. |
| 4 | 10 | Relais de klaxon et klaxon |
| 5 | 7.5 | Générateur |
| 6 | 20 | Système de pulvérisation de phares |
| 7 | 10 | Unité de compresseur de climatisation et relais de connexion de compresseur de climatisation. |
| 8 | 15 | ETV/ventilateur de radiateur d’huile
(Twin Clutch SST) ; (sauf véhicules avec turbocompresseur) ; ETV (véhicules avec turbocompresseur). |
| 9 | 20 | Alarme de sécurité |
| 10 | 15 | Dégivrage d’essuie-glaces |
| 11 | – | – |
| 12 | 30 | Port d’alimentation |
| 13 | 10 | Relais de feux de jour et
feux de jour. |
| 14 | 10 | Assemblage de phare (supérieur : gauche) |
| 15 | 10 | Assemblage de phare (supérieur : droit) |
| 16 | 20 | Phare (feux de croisement/feux de route) (gauche) |
| 17 | 20 | Phare (feux de croisement/feux de route) (droit) |
| 18 | 10 | Unité de phare (bas : gauche) |
| 19 | 10 | Assemblage de phare (bas : droit) |
| 20 | 10 | ENG/POWER
(sauf véhicules avec turbocompresseur) ; I/C SPRAY (véhicules avec turbocompresseur). |
| 21 | 10 | Bobine de démarrage n° 1 à 4 |
| 22 | 20 | Capteur d’oxygène chauffé au centre
dans le collecteur d’échappement ; Module de commande moteur ; Valve de commande d’huile moteur ; Électroaimant de purge d’échappement ; Solénoïde de ventilation des émissions de vapeur ; Injecteur n° 1 à 4 ; Capteur de débit d’air ; Capteur d’oxygène chauffé et capteur de vitesse du véhicule <M/T>. |
| 25 | Chauffage de conduite de carburant | |
| 23 | 15 | Module de pompe à carburant
(sauf véhicules avec turbocompresseur). |
| 20 | Module de pompe à carburant
(véhicules avec turbocompresseur). |
|
| 24 | 30 | Démarreur |
| 25 | 40 | Contrôle de levée de soupapes
(sauf véhicules avec turbocompresseur). |
| 26 | 40 | Contrôleur ABS |
| 27 | 30 | Contrôleur ABS |
| 28 | 30 | Moteur de ventilateur de condenseur ;
Relais de ventilateur de condenseur et relais de contrôle de ventilateur. |
| 29 | 40 | Moteur de ventilateur de radiateur et
relais de ventilateur de radiateur |
| 30 | 30 | IOD, fusible n° 7 à 9 dans
la cabine. |
| 31 | 30 | Amplificateur audio |
| 32 | Diesel | |
| Numéro |
Relais | |
| A-11X | Relais de feux de brouillard | |
| A-12X | Relais de klaxon | |
| A-13X | Relais de connexion de compresseur de climatisation | |
| A-14X | – | |
| A-15X | Relais de contrôle CVT | |
| A-16X | – | |
| A-17X | Relais de phares (haut) | |
| A-18X | Relais de moteur de contrôle
d’actionneur de papillon. |
|
| A-19X | – | |
| A-20X | Relais de feux de jour | |
| A-21X | Relais d’injecteur | |
| A-22X | – | |
| A-23X | Relais de ventilateur de condenseur | |
| A-24X | Relais de contrôle | |
| A-25X | Relais de phares (bas) | |
| A-26X | Relais de ventilateur de radiateur | |
| A-27X | – | |
| A-28X | Relais de contrôle de ventilateur | |
| A-29X | – | |
| A-30X | Relais MFI | |
Boîte à fusibles au-dessus de la batterie
| N° | Ampères [A] | Description |
| 33 | 120 | Élément de fusible n° 37 ;
Élément de fusible n° 34 à 36. |
| 34 | 80 | Fusible n° 2, 4, 5, 10, 11, 12, 14, 15,
17, 18, 20 et 25 dans la cabine. |
| 35 | 80 | – |
| 36 | 120 | Fusible n° 1 à 32 dans le compartiment moteur ;
Relais de phares (haut) ; Relais de phares (bas) ; Relais MFI. |
| 37 | 80 | Élément de fusible n° 1 et 21, 3, 6, 13,
16, 19 et 22 dans la cabine et ETACS-ECU (relais ACC 2 et relais de ventilateur). |
Bloc de boîte à fusibles du tableau de bord
| Numéro | Ampères [A] | Description |
| 1 | 30 | Moteur de ventilateur |
| 2 | 15 | Phares (freins) ;
ETACS-ECU ; Feu stop situé en haut ; Feu arrière combiné et unité de commutateur de transmission. |
| 3 | 10 | Feu antibrouillard arrière |
| 4 | 30 | ETACS-ECU ;
Moteur de pulvérisateur ; Moteur d’essuie-glaces de pare-brise. |
| 5 | 10 | Connecteur de bus de données |
| 6 | 20 | ETACS-ECU ;
Actionneur de serrure de porte avant ; Actionneur et interrupteur de coffre et actionneur de serrure de porte arrière. |
| 7 | 15 | Unité de navigation audiovisuelle ;
Unité de boîte CAN ; Unité de panneau central ; Module mains-libres ; Radio ; Lecteur CD et changeur CD ; Affichage arrière ; Tuner radio satellite. |
| 8 | 7.5 | Régulateur de climatisation ;
Interrupteur de colonne ; Ordinateur combiné ; Régulateur ETACS ; Interrupteur de rappel de clé ; Régulateur KOS ; Relais de commande de vitres ; Module de commande sans fil et module d’antenne réceptrice. |
| 9 | 15 | Unité de navigation audiovisuelle ;
Unité centrale ; Ordinateur combiné et interrupteur de rappel de clé. |
| 10 | 15 | Régulateur ETACS ;
Feu clignotant d’avertissement. |
| 11 | 15 | Essuie-glace arrière |
| 12 | 7.5 | Panneau de commande de climatisation ;
Régulateur de climatisation ; relais de commande CVT ; Régulateur ABS ; unité de panneau central ; interrupteur de colonne ; ordinateur combiné ; relais de siège chauffant ; Régulateur KOS ; relais de dégivrage de lunette arrière ; unité de commutateurs de transmission ; Régulateur SRS ; Unité de moteur de toit ouvrant ; Module de commande sans fil et module d’antenne réceptrice. |
| 13 | 15 | Accessoire presofondo (avant) et allume-cigare |
| 14 | 10 | Circuit de l’interrupteur de démarrage |
| 15 | 20 | Unité de moteur de toit ouvrant |
| 16 | 10 | Unité de navigation audiovisuelle ;
Module CAN ; Kit de rétroviseurs latéraux ; Radio et lecteur CD ou changeur CD ; Affichage arrière et interrupteur de rétroviseur à distance, |
| 17 | 10 | Classification des passagers – contrôleur |
| 18 | 7.5 | Unité de navigation audiovisuelle ;
Interrupteur de feu de recul <M/T> ; Module de commande moteur ; Contrôleur SRS ; Interrupteur de plage de transmission. |
| 19 | 15 | Accessoire presofondo (console centrale arrière) |
| 20 | 30 | Moteur de vitre avant (droite) ;
Interrupteur principal de vitre et moteur de vitre arrière. |
| 21 | 30 | Dégivrage de lunette arrière |
| 22 | 7.5 | Assemblage de rétroviseurs latéraux |
| 23 | 15 | Accessoire d’alimentation 115 V. |
| 24 | 20 25 |
Sièges électriques |
| 25 | 30 | Siège chauffant |
| Numéro | Relais | |
| R1 | Moteur de ventilateur | |
