Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota 4Runner N280 (2010–2017), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.

Schéma des fusibles et relais – Toyota 4Runner N280

Concerne les véhicules fabriqués les années :

2010, 2011, 2012.

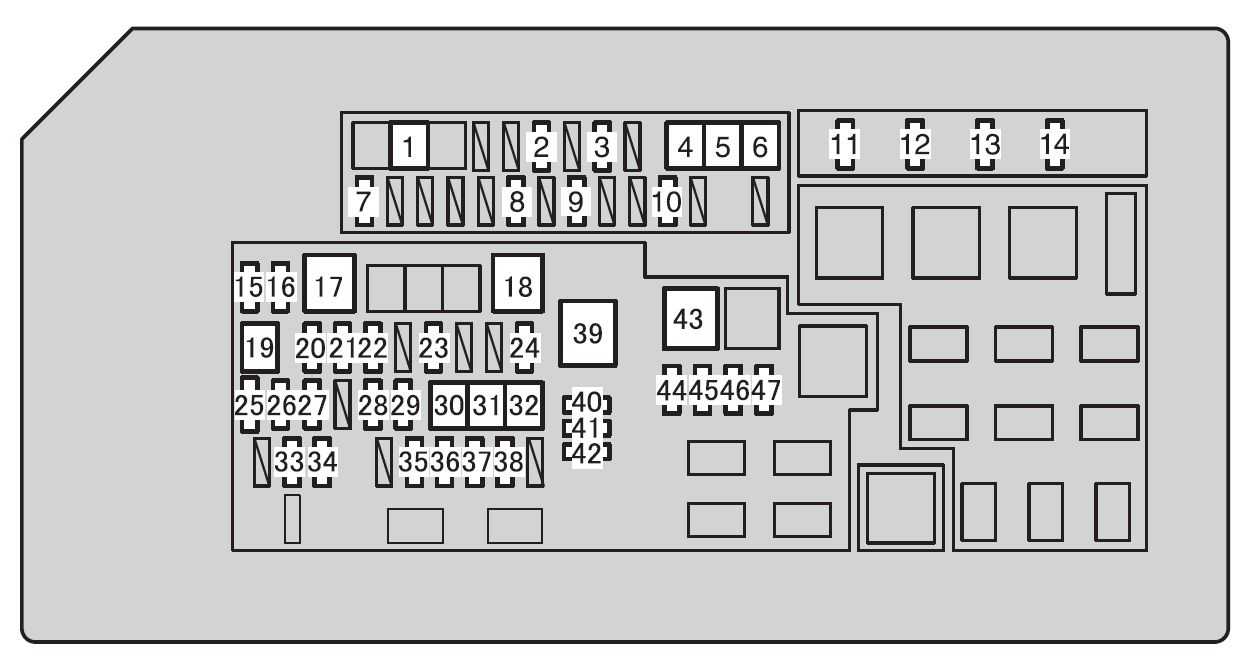

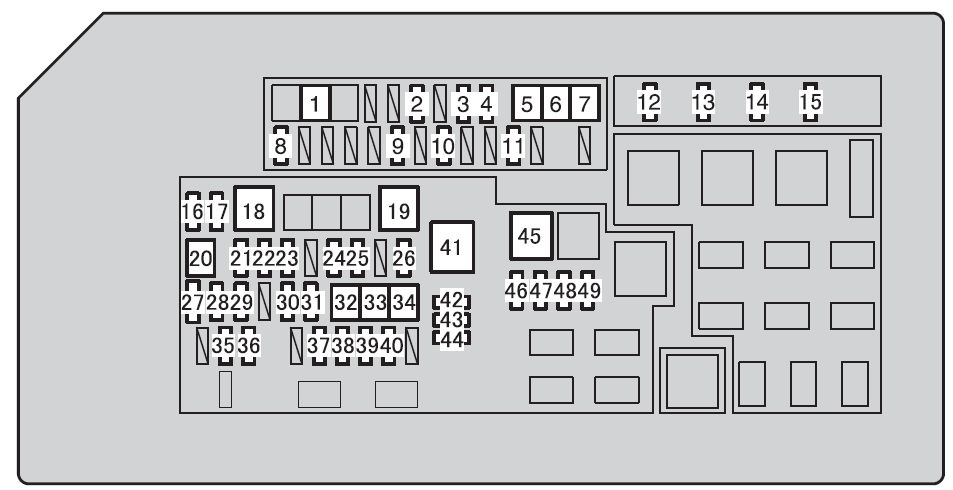

Compartiment moteur

Numéro	Ampérage [A]	Description
1	30	PTC à risque
2	30	Dégivreur de lunette arrière
3	20	Dégivreur d’essuie-glace avant
4	30	PTC à risque
5	30	Batterie auxiliaire de remorque
6	10	PTC à risque
7	10	Rétroviseurs extérieurs chauffants
8	30	Feu arrière de remorque
9	10	Système de climatisation
10	10	Feux de stop/arrière
11	20	Fusibles INJ, IGN, GAUGE
12	10	Klaxon
13	25	Système d’injection de carburant multipoint/séquentiel
14	20	Capteur A/F
15	10	Phare droit (feux de croisement)
16	10	Phare gauche (feux de croisement)
17	50	Système de climatisation
18	80	Prises de courant
19	30	Système de démarrage
20	20	Fusibles H-LP RH-HI, H-LP LH-HI
21	7,5	Système de charge
22	15	Clignotants ; Feux de détresse.
23	10	Système d’injection de carburant multipoint/séquentiel
24	30	Feux de stop/clignotants de remorque

25	—	Aucun circuit
25	10	Système audio
27	7,5	Système de démarrage
28	7,5	Connexion de sécurité
29	30	Système audio
30	50	ABS, VSC
31	30	ABS, VSC
32	50	Système d’injection de carburant multipoint/séquentiel
33	10	Éclairage intérieur ; Éclairage des seuils de porte.
34	10	Système de communication multiplex ; Odomètre et jauge.
35	10	Phare droit (feux de croisement)
36	10	Phare gauche (feux de croisement)
37	10	Système d’injection de carburant multipoint/séquentiel
38	7,5	Système d’injection de carburant multipoint/séquentiel
39	120	HTR, 400 W INV, A/C COMP, GANCIO TRAINO, SUB BATT, MIR HTR, DEF, DEICER, STOP, PTC HTR NO.1, PTC HTR NO.2, PTC HTR NO.3, S/HTR FR, ACC, P/OUTLET, IG1, ECU-IG NR1, ECU-IG NR2, TERGICRISTALLO, PULIZIA, KDSS, 4WD, BKUP LP, TRAINO BKUP, PORTA P, PORTA RL, PORTA POSTERIORE, PORTA D, P/SIEDO FL , P/SEAT PRZ, PORTA, A/C, OBD, PORTA POSTERIORE, S/TETTO, PANNELLO, GANCIO, ANTI-NEBBIA PRZ, Fusibili D/L NO.2
	140
40	10	—
41	15	—
42	20	—
43	80	Fusibles IG2, EFI, A/F, KLAXON
44	10	Système d’injection de carburant multipoint/séquentiel
45	7,5	Système de clé intelligente
46	20	Système de verrouillage du volant
47	30	Contrôleur de frein de remorque
*: Remplacer le fusible par un fusible de même ampérage que l’original

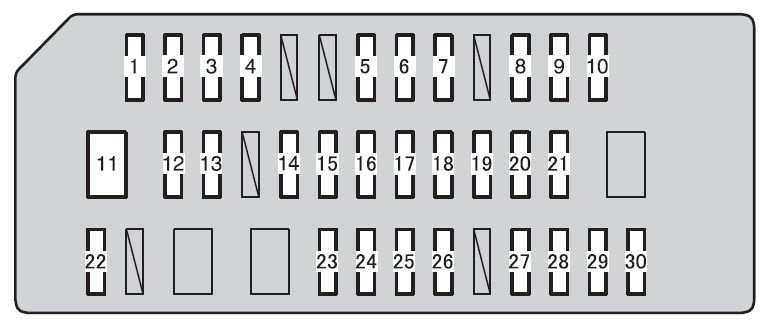

Tableau de bord côté conducteur

Numéro	Ampérage [A]	Description
1	10	Feux arrière/stop
2	7,5	Éclairage du tableau de bord
3	7,5	Odomètre et jauge
4	10	Système d’injection de carburant multipoint/séquentiel ; Système d’airbags ; Système de clé intelligente.
5	20	Essuie-glace et lave-glace
6	30	Essuie-glace et lave-glace
7	25	Toit ouvrant électrique
8	25	Vitres électriques
9	25	Vitres électriques
10	30	Système de communication multiplex
11	30	Vitres électriques
12	30	Siège passager avant
13	20	Système de sièges chauffants
14	10	Système de climatisation ; Système d’injection de carburant multipoint/séquentiel.

15	7,5	Clignotants ; Feux de détresse.
16	10	Système de contrôle de stabilité du véhicule ; Système d’alerte de pression des pneus ; Capteur de direction.
17	7,5	Vitres électriques
18	25	Vitres électriques
19	7,5	Système de démarrage
20	7,5	Système de climatisation
21	7,5	Diagnostic embarqué
22	15	Feux de brouillard
23	25	Système de communication multiplex
24	30	Siège conducteur à réglage électrique
25	20	Transmission intégrale
26	10	Système de suspension cinétique dynamique
27	10	Feux de recul de remorque
28	10	Feux de recul
29	7,5	Système d’injection de carburant multipoint/séquentiel
30	15	Prises de courant

À propos du Toyota 4Runner N280 (2010-2017)

Le Toyota 4Runner N280, produit de 2010 à 2017, est un SUV robuste réputé pour sa fiabilité et sa capacité à affronter les terrains difficiles. Ce modèle offre diverses options de motorisation, y compris un moteur V6 de 4,0 litres, qui fournit une puissance suffisante pour la conduite hors route et sur autoroute. Avec sa transmission intégrale et ses systèmes de traction avancés, le 4Runner est un véhicule idéal pour les aventures hors des sentiers battus. L’intérieur est spacieux et confortable, avec la possibilité d’ajouter une troisième rangée de sièges, ce qui augmente sa praticité pour les familles. Globalement, le Toyota 4Runner N280 est un choix populaire pour ceux qui recherchent un SUV fiable et performant.

Schéma de la boîte à fusibles du Toyota 4Runner N280

Cette page présente le schéma de la boîte à fusibles du modèle Toyota 4Runner N280, essentiel pour l’identification et le remplacement des fusibles. Dans ce véhicule, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. Le schéma de la boîte à fusibles est un outil utile pour les propriétaires de véhicules qui ont besoin de résoudre rapidement et efficacement les problèmes de circuits électriques.
