Suzuki Grand Vitara (2005-2014) – boîte à fusibles
Suzuki Grand Vitara (2005-2014) – schéma de la boîte à fusibles
Année de fabrication :2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Boîte à fusibles dans l’habitacle
Emplacement de la boîte à fusibles
La boîte à fusibles est située sous le tableau de bord, côté conducteur.
Schéma de la boîte à fusibles
| Nr | Ampère [A] | Circuits protégés |
|---|---|---|
| Nr | Ampère [A] | Circuits protégés |
| 29 | 15A | SDM |
| 30 | 10 A | Contrôleur ABS ;
Contrôleur ESP ; Capteur d’angle de braquage ; Interrupteur de feux de recul. |
| 31 | 10 A | Capteur de débit de transmission ;
Actionneur de nivellement de phare gauche ; Actionneur de nivellement de phare droit ; Nivellement automatique des phares ; Interrupteur de nivellement des phares. |
| 32 | 15A | Relais du compresseur de climatisation ;
Interrupteur de chauffage de siège conducteur ; Interrupteur de chauffage de siège passager ; Contrôleur de toit ouvrant ; Relais de ventilateur de chauffage. |
| 33 | 20A | Lave-glace et essuie-glace |
| 34 | 15A | Allume-cigare |
| 35 | 10 A | Interrupteur de feux de freinage ;
Interrupteurs de colonne de direction. |
| 36 | 15A | Accessoires moulés 1 ;
Accessoires moulés 2. |
| 37 | 7,5A | Interrupteur combiné ;
Feu(x) de brouillard arrière. |
| 38 | 15A | Interrupteur de feux de freinage |
| 39 | 20A | Générateur ;
Bobine d’allumage ; Filtre anti-bruit ; Unité de commande moteur ; Relais de pompe à carburant ; Relais de sonde lambda chauffée ; Relais de transmission automatique ; Unité de commande 4WD. |
| 40 | 10 A | Unité de commande de carrosserie (BCM) ;
Compteur kilométrique combiné ; Relais de clignotants ; Unité de commande de climatisation. |
| Nr | Ampère [A] | Circuits protégés |
|---|---|---|
| 41 | 15A | Relais de régulateur de vitesse ;
Unité de commande de carrosserie (BCM) ; Rétroviseur(s) ; Unité de commande moteur ; Système de subwoofer ; Affichage multifonction. |
| 42 | 20A | Unité de commande de carrosserie (BCM) |
| 43 | 10 A | Relais de feu arrière |
| 44 | 15A | Audio ;
Régulateur de vitesse ; Unité de commande moteur ; DLC ; TCM ; Groupe de commande de carrosserie (BCM) ; Affichage multifonction ; Tachymètre combiné ; Éclairage(s) intérieur(s) ; Intérieur – feux arrière(s) ; Climatisation ; Unité de capteur d’angle de braquage. |
| 45 | 25A | Toit ouvrant |
| 46 | 20A | Non utilisé |
| 47 | 7,5A | Relais de moteur de démarrage |
| 48 | 15A | Relais de clignotants |
| 49 | 7,5A | Éclairage des miroirs de courtoisie |
| 50 | 30A | Vitres électriques, interrupteur principal ;
Vitres avant ; Vitres arrière. |
| 51 | 20A | Non utilisé ou vitres électriques |
| R1 | Relais de feu arrière | |
| R2 | Relais de régulateur de vitesse | |
| R3 | Relais de verrouillage de transmission |
Schéma des fusibles dans le compartiment moteur.
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| 1 | 15A | Relais du compresseur de climatisation ;
Klaxon. |
| 2 | 20A | Relais de capteur d’oxygène chauffé |
| 3 | 15A | Relais de moteur de contrôle de volet |
| 4 | 20A | Position de verrouillage de stationnement (transmission automatique) |
| 5 | non utilisé | |
| 6 | non utilisé | |
| 7 | 25A | Relais de dégivreur de lunette arrière |
| 8 | 15A | Relais de klaxon |
| 9 | 20A | Relais de feux de brouillard avant |
| 10 | 20A | Relais de rétroviseur chauffant |
| 11 | 40A | Démarrage |
| 12 | 40A | Relais de démarrage |
| 13 | 10 A | Feu de croisement ;
Feu de route. |
| 14 | 10 A | Feu de route droit ;
Relais de feux de route. |
| 15 | 10 A | Relais de feux de croisement ;
Feu de croisement gauche. |
| 16 | 30A | Pompe d’alimentation (CL) |
| 17 | 20A | Relais principal |
| Nr | Ampère [A] | Description |
|---|---|---|
| 18 | 50A | Unité de commande ABS |
| 19 | 30A | Unité de commande ABS |
| 20 | 40A | Relais de chauffage |
| 21 | 15A | Relais de feux de croisement ;
Feu de croisement droit. |
| 22 | 15A | Relais de feux de croisement ;
Feu de croisement gauche. |
| 23 | 15A | Non utilisé |
| R1 | Compresseur | |
| R2 | Relais de capteur d’oxygène chauffé | |
| R3 | Relais de pompe à carburant ;
Relais supplémentaire de pompe à carburant. |
|
| R4 | Relais principal | |
| R5 | Moteur de chauffage | |
| R6 | Relais de moteur de démarrage | |
| R7 | Relais de phares | |
| R8 | Relais de feux de croisement | |
| R9 | Relais de moteur de commande de papillon | |
| R10 | Relais de chauffage | |
| R11 | Relais de chauffage | |
| R12 | Relais de chauffage |

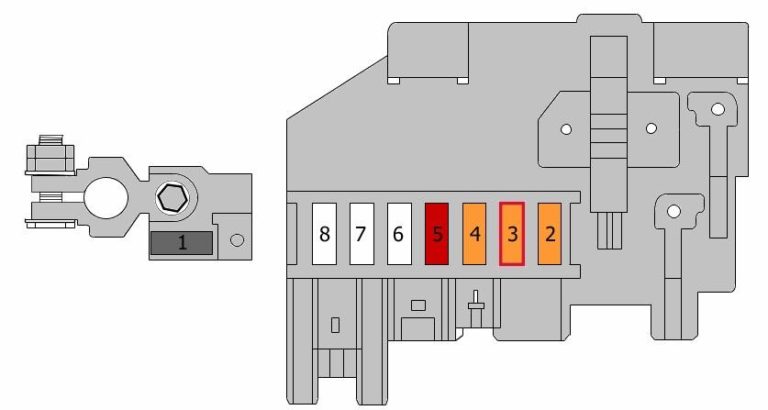

Boîte à fusibles principale dans le compartiment moteur.
| Nr | Ampère [A] | Description |
|---|---|---|
| 1 | 80A | Alimentation principale et circuit de masse ;
Batterie ; Boîte à fusibles principale dans le compartiment moteur. |
| 2 | 40A | Relais de radiateur de liquide de chauffage 2 |
| 3 | 40A | Relais de radiateur de liquide de chauffage 1 |
| 4 | 40A | Unité de commande 4WD |
| 5 | 50A | Démarrage |
| 6 | 60A | Boîte à fusibles dans le compartiment moteur ;
Relais de feux de croisement ; Habitacle. |
| 7 | Boîte à fusibles dans le compartiment moteur | |
| 8 | Boîte à fusibles dans le compartiment moteur |
À propos du Suzuki Grand Vitara (2005-2014)
Le Suzuki Grand Vitara, produit de 2005 à 2014, est un SUV populaire caractérisé par un design robuste et une fiabilité éprouvée. Ce modèle propose diverses motorisations, y compris des moteurs essence et diesel, offrant une puissance suffisante pour la conduite en ville et hors route. L’intérieur du véhicule est spacieux et confortable, ce qui en fait un choix idéal pour les familles et les individus à la recherche d’un véhicule fiable pour un usage quotidien. Le Grand Vitara est également réputé pour ses capacités tout-terrain, ce qui le rend adapté à ceux qui aiment explorer de nouveaux chemins hors de l’asphalte.
Schéma de la boîte à fusibles du Suzuki Grand Vitara
Cette page présente le schéma de la boîte à fusibles du Suzuki Grand Vitara, essentiel pour l’entretien et les réparations appropriées du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord ou dans le compartiment moteur. Les diagrammes sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer la sécurité et la fonctionnalité de votre véhicule.
