Opel Insignia A (2009-2017) – boîte à fusibles

Opel Insignia A (2009-2017) – Schéma des fusibles

Année de fabrication : 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.



Les fusibles de l’allume-cigare (prises de courant) de l’Opel/Vauxhall Insignia A sont les fusibles n° 6 (allume-cigare), n° 7 (prise de courant), n° 26 (compartiment de la prise de courant) dans le schéma des fusibles du tableau de bord et le fusible n° 25 (prises de courant) dans le schéma des fusibles du compartiment moteur.

Emplacement du schéma des fusibles

Compartiment moteur

Le schéma des fusibles se trouve dans la partie avant gauche du compartiment moteur.

Retirez le couvercle, soulevez-le et retirez-le.
Schéma des fusibles dans le compartiment moteur, après retrait du couvercle.

Tableau de bord

Dans les véhicules avec volant à gauche, le schéma des fusibles se trouve derrière la boîte à gants dans le tableau de bord.

Ouvrez le compartiment, appuyez sur les loquets de verrouillage, pliez le compartiment vers le bas et retirez-le.Emplacement du schéma des fusibles derrière le tableau de bord, compartiment ouvert.

Dans les véhicules avec volant à droite, il se trouve derrière le couvercle de la boîte à gants.

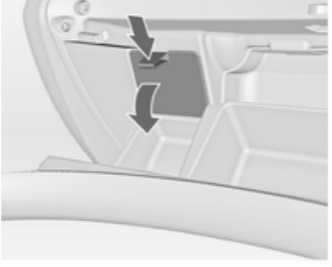

Ouvrez la boîte à gants et retirez le couvercle.Schéma des fusibles dans la boîte à gants du tableau de bord, couvercle retiré.

Compartiment de charge

Le schéma des fusibles se trouve sur le côté gauche du compartiment de charge, derrière le couvercle.

Schéma des fusibles côté gauche du compartiment de charge, derrière le couvercle.



Schémas des fusibles

Description des fusibles Opel Insignia – 2013

Compartiment moteur

Emplacement du schéma des fusibles dans le compartiment moteur, côté gauche.



Affectation des fusibles dans le compartiment moteur (2013)

Nr Description
Nr Description
1 Module de commande de transmission
2 Module de commande moteur
3
4
5 Allumage ;

Module de commande de transmission ;

Module de commande moteur.

6 Essuie-glaces
7
8 Injection de carburant, système d’allumage
9 Injection de carburant, système d’allumage
10 Module de commande moteur
11 Sonde lambda
12 Démarrage
13 Chauffage du capteur de papillon
14 Éclairage
15 Essuie-glace arrière
16 Pompe à vide ;

Capteur de débit massique d’air ;

Capteur d’eau dans le carburant ;

Transformateur DC.

17 Allumage ;

Airbag.

18 Système d’éclairage adaptatif
19 Système d’éclairage adaptatif
20 Pompe à carburant
21 Vitres électriques arrière
22 ABS
23 Direction assistée variable
24 Vitres électriques avant
25 Prises électriques
26 ABS
27 Frein de stationnement électrique
28 Lunette arrière chauffante
29 Siège électrique gauche
30 Siège électrique droit
31 Système de climatisation
32 Module de commande de carrosserie
33 Sièges avant chauffants
34 Toit ouvrant
35 Système d’infodivertissement
Nr Description
36
37 Phare de croisement droit
38 Phare de croisement gauche
39
40
41 Pompe à vide
42 Ventilateur de radiateur
43 Batterie ;

Transformateur DC (uniquement sur les véhicules avec système start-stop)

44 Système de lave-phares
45 Ventilateur de radiateur
46 Borne 87, relais principal
47 Sonde lambda
48 Phares antibrouillard
49 Phare de croisement droit
50 Phare de croisement gauche
51 Klaxon
52 Allumage
53 Allumage ;

Sièges avant ventilés.

54 Allumage
55 Vitres électriques ;

Rétroviseurs.

56 Essuie-glace avant
57
58
59 Chauffage du carburant diesel ;

Système de contrôle des émissions.

60 Chauffage des rétroviseurs
61 Chauffage des rétroviseurs
62
63 Capteur de lunette arrière
64 Système d’éclairage adaptatif
65 Pompe auxiliaire (uniquement sur les véhicules avec système start-stop)
66 Buse de lave-glace arrière
67 Module de commande du système d’alimentation
68
69 Capteur de batterie
70 Capteur de pluie
71 Capteur de batterie
Tableau de bord

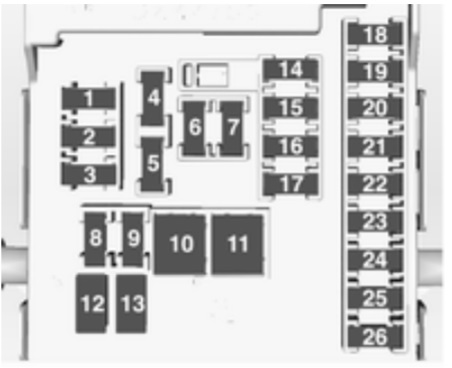

Schéma des fusibles lié au système de contrôle des émissions, situé sur le tableau de bord.

Affectation des fusibles dans le tableau de bord (2016)

Leggere  Opel Movano A (1998-2010) – boîte à fusibles
Nr Description
Nr Description
1 Système d’infodivertissement ;

Affichage d’informations.

2 Module de commande de carrosserie
3 Module de commande de carrosserie
4 Système d’infodivertissement ;

Affichage d’informations.

5 Système d’infodivertissement ;

Affichage d’informations.

6 Allume-cigare
7 Prise de courant
8 Module de commande de carrosserie
9 Module de commande de carrosserie
10 Module de commande de carrosserie
11 Ventilateur intérieur
12
Nr Description
13
14 Connecteur de diagnostic
15 Airbag
16 Verrouillage centralisé, hayon arrière
17 Système de climatisation
18 Fusible de transport
19 Mémoire
20
21 Outil
22 Allumage
23 Unité de commande de carrosserie
24 Unité de commande de carrosserie
25
26 Compartiment de la prise de charge
Les sièges électriques (fusibles n° 12 et n° 13) sont protégés contre les surcharges. Le circuit sera réactivé après refroidissement.
Compartiment de charge

Schéma des fusibles pour l'affichage d'informations, dans le compartiment de charge.

Affectation des fusibles dans le compartiment de charge (2014, 2015)

Nr Description
Nr Description
1 Verrouillage centralisé, portes électriques
2 Module de remorque
3 Module de remorque
4
5 Prise de remorque
6 Volant chauffant
7 Vitres électriques arrière
8 Prise de remorque
9 Toit ouvrant
10 Verrouillage centralisé, portes arrière
11
12 Système de climatisation
13
14
15 Verrouillage électrique des portes arrière
16 Système de climatisation
17
18 Verrouillage électrique des portes arrière
Nr Description
19 Capteur d’obstacles latéraux
20 Capteur d’angle mort latéral ;

Sièges avant ventilés.

21 Système de suspension active ;

Assistant de feux de route ;

Régulateur de vitesse ;

Assistant de panneaux de signalisation ;

Avertissement de sortie de voie ;

Module de remorque.

22 Système d’alarme antivol
23 Transmission intégrale ;

Système antivol.

24
25
26
27
28
29 Module de remorque ;

Fusible de transport.

30 Capteur d’obstacles latéraux
31 Système de suspension active ;

Assistant de feux de route ;

Régulateur de vitesse ;

Assistant de panneaux de signalisation ;

Avertissement de sortie de voie.

32 Capteur d’obstacles latéraux
33 Transmission intégrale
34 Toit ouvrant
35
36
37



2016

Compartiment moteur

Schéma des fusibles pour l'avertissement de sortie de voie, dans le compartiment moteur.

Affectation des fusibles dans le compartiment moteur (2016)

Nr Description
Nr Description
1 Module de commande de transmission
2 Module de commande moteur
3
4
5 Allumage ;

Module de commande de transmission ;

Module de commande moteur.

6 Essuie-glaces
7
8 Injection de carburant, système d’allumage
9 Injection de carburant, système d’allumage
10 Module de commande moteur
11 Sonde lambda
12 Démarrage
13 Chauffage du capteur de papillon
14 Éclairage
15 Essuie-glace arrière
16 Pompe à vide ;

Capteur de débit massique d’air ;

Capteur d’eau dans le carburant ;

Transformateur DC.

17
18 Système d’éclairage adaptatif
19 Système d’éclairage adaptatif
20 Pompe à carburant
21 Vitres électriques arrière
22 ABS
23 Direction assistée variable
24 Vitres électriques avant
25 Prises électriques
26 ABS
27 Frein de stationnement électrique
28 Lunette arrière chauffante
29 Siège électrique gauche
30 Siège électrique droit
31 Système de climatisation
32 Module de commande de carrosserie
33 Sièges avant chauffants
34 Toit ouvrant
35 Système d’infodivertissement
Leggere  Opel Sintra (1996-1999) – boîte à fusibles
Nr Description
36
37 Phare de croisement droit
38 Phare de croisement gauche
39
40
41 Pompe à vide
42 Ventilateur de radiateur
43 Batterie, transformateur DC (uniquement sur les véhicules avec système start-stop)
44 Système de lave-phares
45 Ventilateur de radiateur
46 Borne 87, relais principal
47 Sonde lambda
48 Phares antibrouillard
49 Phare de croisement droit
50 Phare de croisement gauche
51 Klaxon
52 Allumage
53 Allumage, sièges avant ventilés
54 Allumage
55 Vitres électriques ; rétroviseurs rabattables.
56 Essuie-glace avant
57
58
59 Chauffage du carburant diesel ; système de contrôle des émissions.
60 Chauffage des rétroviseurs
61 Chauffage des rétroviseurs
62
63 Capteur de lunette arrière
64 Système d’éclairage adaptatif
65 Pompe auxiliaire (uniquement sur les véhicules avec système start-stop)
66 Buse de lave-glace arrière
67 Module de commande du système d’alimentation
68
69 Capteur de batterie
70 Capteur de pluie
71 Capteur de batterie
Tableau de bord

Schéma des fusibles du transformateur DC, situé sur le tableau de bord.

Affectation des fusibles dans le tableau de bord (2017)

Nr Description
Nr Description
1 Système d’infodivertissement ;

Affichage d’informations ;

Système d’alarme antivol.

2 Module de commande de carrosserie
3 Module de commande de carrosserie
4 Système d’infodivertissement ;

Affichage d’informations.

5 Système d’infodivertissement ;

Affichage d’informations.

6 Allume-cigare
7 Prise de courant
8 Module de commande de carrosserie
9 Module de commande de carrosserie
10 Module de commande de carrosserie
11 Ventilateur intérieur
12
Nr Description
13
14 Connecteur de diagnostic
15 Airbag
16 Verrouillage centralisé, hayon arrière
17 Système de climatisation
18 Fusible de transport
19 Mémoire
20
21 Outil
22 Allumage ;

Verrouillage centralisé ;

Système de clé électronique.

23 Module de commande de carrosserie
24 Module de commande de carrosserie
25 Commande au volant
26 Compartiment de la prise de charge
Les sièges électriques (fusibles n° 12 et n° 13) sont protégés contre les surcharges. Le circuit sera réactivé après refroidissement.
Compartiment de charge

Schéma des fusibles du système de clé électronique, dans le compartiment de charge.

Affectation des fusibles dans le compartiment de charge (2017)

Nr Description
Nr Description
1 Verrouillage centralisé ;

Système de clé électronique.

2 Module de remorque (type A) ;

Système d’infodivertissement (type B)

3
4
5 Prise de remorque
6 Volant chauffant (uniquement véhicules avec boîte à fusibles dans l’habitacle)
7 Système de réduction catalytique sélective
8 Prise de remorque
9 Toit ouvrant
10 Verrouillage centralisé :

Hayon arrière (type A)

Toit ouvrant (type B)

11
12 Système de réduction catalytique sélective
13
14
15 Verrouillage électrique du hayon arrière
16 Système de climatisation
17 Système de réduction catalytique sélective
18 Système de réduction catalytique sélective
Leggere  Opel Tigra I (1993-2000) – boîte à fusibles
Nr Description
19 Capteur d’obstacles latéraux
20 Capteur d’obstacles latéraux ;

Sièges avant ventilés.

21 Système de suspension active ;

Régulateur de vitesse ;

Assistant de panneaux de signalisation ;

Avertissement de sortie de voie ;

Module de remorque.

22
23 Transmission intégrale ;

Antivandalisme.

24
25
26
27
28
29 Module de remorque ;

Fusible de transport (type A).

30 Capteur d’obstacles latéraux
31
32
33
34 Toit ouvrant
35
36
37

À propos de l’Opel Insignia A (2009-2017)

L’Opel Insignia A, produite de 2009 à 2017, est un modèle élégant et dynamique qui a remplacé la populaire Opel Vectra. Cette voiture de taille moyenne est connue pour son design moderne et ses technologies avancées. L’Insignia A offre une large gamme d’options de moteur, y compris des moteurs essence et diesel avec différentes puissances, permettant aux conducteurs de choisir en fonction de leurs préférences et de leurs besoins. Le modèle est également équipé de nombreuses caractéristiques de sécurité et de confort, ce qui en fait un choix idéal pour ceux qui recherchent fiabilité et commodité.

Schéma de la boîte à fusibles de l’Opel Insignia A

Cette page présente le schéma de la boîte à fusibles de l’Opel Insignia A, essentiel pour l’entretien et les réparations appropriés du véhicule. Sur ce modèle, la boîte à fusibles est située à plusieurs endroits, y compris le compartiment moteur et l’intérieur du véhicule, généralement du côté conducteur. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de la même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr et efficace du véhicule.
