Suzuki Wagon R (2009-2019) – Boîte à fusibles
Schéma des fusibles et relais – Suzuki Wagon R
Concerne les véhicules fabriqués entre :
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

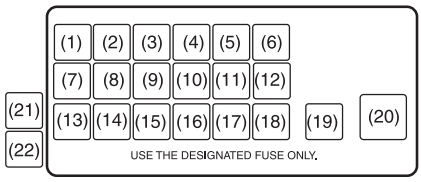

Boîte à fusibles du tableau de bord
La boîte à fusibles est située sous le tableau de bord, côté conducteur. Retirez le couvercle de la boîte à fusibles en appuyant des deux côtés et en soulevant le couvercle.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 | Feux stop |
| 2 | 30 | Moteur de ventilateur |
| 3 | 10 | STSIG |
| 4 | 15 | Accessoires |
| 5 | 10 | Feu de brouillard arrière |
| 6 | 10 | Feu arrière |
| 7 | 7,5 | GNC |
| 8 | 10 | Feu de recul |
| 9 | 10 | ABS |
| 10 | 10 | Odomètre |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 11 | 15 | Bobine d’allumage |
| 12 | 20 | Lavalunghi |
| 13 | 10 | IG2 SIG |
| 14 | 10 | IG1 SIG |
| 15 | 10 | Airbag |
| 16 | – | Non utilisé |
| 17 | 20 | Verrouillage des portes |
| 18 | 15 | Klaxon et feux de détresse |
| 19 | 15 | Dégivreur de lunette arrière |
| 20 | 10 | Plafonnier |
| 21 | 30 | Alimentation des vitres |
Schéma de la boîte à fusibles du compartiment moteur
Le fusible principal, les fusibles primaires et certains fusibles individuels sont situés dans le compartiment moteur. Si le fusible principal grille, aucun composant électrique ne fonctionnera. En cas de fusible principal grillé, aucun composant électrique du groupe de charge concerné ne fonctionnera.
Pour retirer un fusible, utilisez l’extracteur de fusible situé à l’arrière du couvercle de la boîte à fusibles. L’intensité du courant de chaque fusible est indiquée à l’arrière du couvercle de la boîte à fusibles.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 80 | Charge électrique totale |
| 2 | 50 | Dôme, feu arrière, dégivreur de lunette arrière, verrouillage des portes |
| 3 | 50 | Vitres électriques, chauffage, essuie-glace, allumage |
| 10 | 30 | Fusible du module de commande ABS 2 |
| 11 | 40 | Direction assistée |
| 12 | 40 | Fusible du module de commande ABS 1 |
| 13 | 30 | Allumage |
| 14 | 10 | Compresseur de climatisation |
| 15 | 7,5 | VLV GNC (*1) |
| 15 | Phares (gauche) (*2) | |
| 16 | 15 | Feu de brouillard avant |
| 17 | 30 | Ventilateur de radiateur |
| 18 | – | Non utilisé |
| 19 | 15 | Lumière (gauche) (*1) |
| 15 | Phares (droite) (*2) | |
| 20 | 15 | Lumière (droite) (*1) |
| 20 | 15 | Phares (gauche) (*2) |
| – | Non utilisé | |
| 21 | 15 | Phares à faisceau limité (droite) (*2) |
| 22 | 30 | Démarrage du moteur |
| 23 | 15 | Injection de carburant |
| 27 | 80 | Lumière, compresseur d’air, feu de brouillard avant, ventilateur de radiateur |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 28 | 80 | Direction assistée, ABS |
| 29 | 30 | Pompe T/M |
| 30 | 10 | T/M |
| 31 | 10 | T/M2 |
| 32 | – | Non utilisé |
| 33 | – | Non utilisé |
| 34 | – | Non utilisé |
| 35 | – | Non utilisé |
| 36 | – | Non utilisé |
| 37 | – | Non utilisé |
| 4 | Relais des feux de brouillard avant | |
| 5 | Relais du moteur de démarrage | |
| 6 | Relais VLV GNC (*1) | |
| Non utilisé (*2) | ||
| 7 | Non utilisé (*1) | |
| Relais des phares (gauche) (*2) | ||
| 8 | Relais du compresseur de climatisation | |
| 9 | Non utilisé (*1) | |
| Relais des phares (droite) (*2) | ||
| 24 | Relais du ventilateur de radiateur | |
| 25 | Relais de la pompe à carburant | |
| 26 | Relais principal | |
| * 1) WAGON R : Type-1 * 2) WAGON R : Type-2 |
||
À propos de la Suzuki Wagon R (2009-2019)
La Suzuki Wagon R, produite de 2009 à 2019, est une voiture citadine compacte qui se distingue par son espace et sa praticité. Ce modèle est apprécié pour sa fiabilité et sa consommation de carburant économique, ce qui en fait un véhicule idéal pour l’environnement urbain. La Suzuki Wagon R offre diverses options de motorisation, y compris des variantes essence et diesel, qui fournissent une puissance suffisante pour les trajets quotidiens. L’intérieur du véhicule est conçu pour offrir un confort et une flexibilité maximum, avec la possibilité de rabattre les sièges arrière pour augmenter l’espace de rangement.
Schéma de la boîte à fusibles Suzuki Wagon R
Cette page présente le schéma de la boîte à fusibles pour la Suzuki Wagon R, essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord ou dans le compartiment moteur. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître son agencement et ses fonctions.
