Suzuki Ciaz (2014-2018) – boîte à fusibles
Schéma des fusibles et relais – Suzuki Ciaz
Concerne les véhicules fabriqués entre :
2014, 2015, 2016, 2017, 2018.

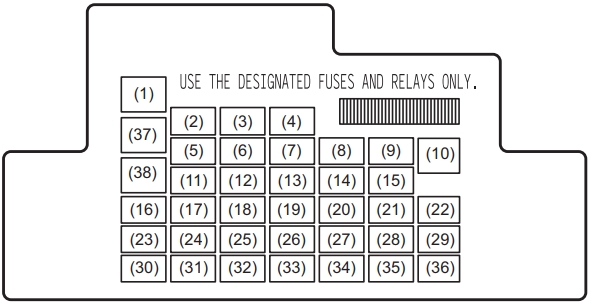

Schéma de la boîte à fusibles du tableau de bord
La boîte à fusibles est située sous le tableau de bord, côté conducteur. Retirez le couvercle de la boîte à fusibles en appuyant sur les deux extrémités et en soulevant le couvercle.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 20 | Alimentation des vitres |
| 2 | 20 | Verrouillage de la direction |
| 3 | – | Non utilisé |
| 4 | 20 | Chauffage de la lunette arrière |
| 5 | – | Non utilisé |
| 6 | – | Non utilisé |
| 7 | – | Non utilisé |
| 8 | 7,5 | Signal de démarrage |
| 9 | 15 | ACC-2 |
| 10 | 30 | Alimentation des vitres |
| 11 | 10 | Feux de détresse |
| 12 | 7,5 | BCM |
| 13 | 15 | Bobine d’allumage |
| 14 | 10 | Module de commande ABS |
| 15 | 15 | ACC |
| 16 | 10 | Contrôleur A-STOP |
| 17 | 15 | Klaxon |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 18 | 10 | Feu stop |
| 19 | 10 | Airbag |
| 20 | 10 | Feu de recul |
| 21 | 15 | WIP |
| 22 | 25 | Essuie-glace avant |
| 23 | 7,5 | Plafonnier |
| 24 | – | Non utilisé |
| 25 | – | Non utilisé |
| 26 | – | Non utilisé |
| 27 | 7,5 | Signal d’allumage-1 |
| 28 | 15 | Radio 2 |
| 29 | 10 | ACC-3 |
| 30 | 15 | Radio |
| 31 | 10 | Feu arrière |
| 32 | 20 | D/L |
| 33 | 7,5 | Interrupteur de feux stop / interrupteur d’embrayage |
| 34 | 10 | Compteur kilométrique |
| 35 | 7,5 | Signal d’allumage-2 |
| 36 | – | Non utilisé |

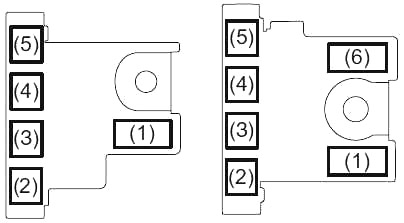

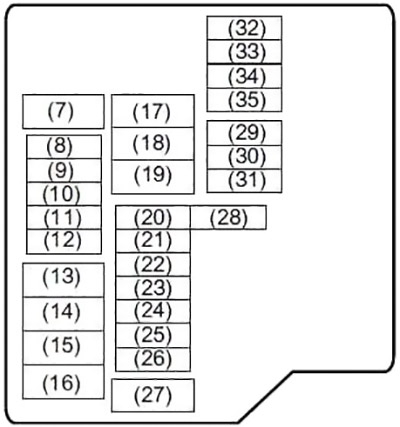

Schéma de la boîte à fusibles du compartiment moteur
Pour retirer un fusible, utilisez l’extracteur de fusibles situé dans la boîte à fusibles. L’intensité du courant de chaque fusible est indiquée au dos du couvercle de la boîte à fusibles.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 100 | FL1 (Essence) |
| 450 | FL1 (Diesel) | |
| 2 | 100 | FL2 |
| 3 | 100 | FL3 |
| 4 | 50 | FL4 |
| 5 | 80 | FL5 |
| 6 | 100 | FL6 |
| 7 | 50 | Interrupteur d’allumage -2 |
| 8 | 7,5 | ECM |
| 0 | 15 | Relais de transmission automatique |
| 10 | – | Non utilisé |
| 11 | 10 | Compresseur d’air |
| 12 | 15 | FI (Essence) |
| 13 | 30 | FI (Diesel) |
| 14 | 60 | Direction assistée |
| 15 | 30 | Ventilateur de radiateur |
| 16 | 30 | CDSR |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 17 | 30 | Ventilateur de refroidissement |
| 18 | 30 | Démarrage du moteur |
| 19 | 40 | Moteur ABS |
| 20 | 30 | B/U |
| 21 | 15 | Phare de croisement (gauche) |
| 22 | 15 | Phare de croisement (droit) |
| 23 | 25 | Module de commande ABS |
| 24 | 30 | DCDC |
| 25 | 20 | Phare antibrouillard avant |
| 26 | 25 | Phare |
| 27 | 40 | Allumage |
| 28 | 7,5 | Signal de démarrage |
| 29 | 20 | INJ DRV (Diesel) |
| 30 | 10 | FI 2 |
| 31 | 15 | F/P (Diesel) |
| 32 | 15 | Phares de route (gauche) |
| 33 | 15 | Phares de route (droit) |
| 34 | – | Non utilisé |
| 35 | 7,5 | WIP SUB |
