Suzuki SX4 S-Cross (2014-2017) – boîte à fusibles

Suzuki SX4 S-Cross (2014-2017) – schéma des fusibles

Année de fabrication : 2014, 2015, 2016, 2017.

Emplacement du panneau de fusibles

Le panneau de fusibles est situé sous le tableau de bord (côté conducteur).

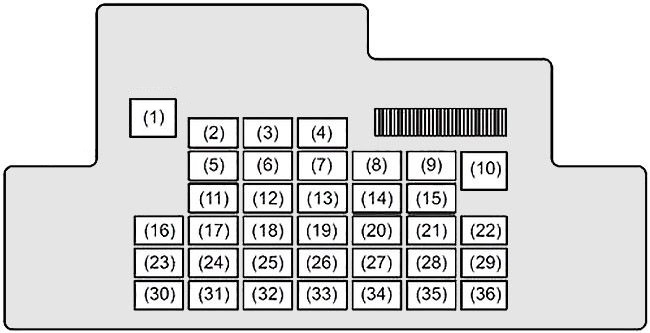

Schéma du panneau de fusibles

Affectation des fusibles dans le tableau de bord

Nr	Ampérage [A]	Description
Nr	Ampérage [A]	Description
1	–	Non utilisé
2	20	Interrupteur de temporisation de fenêtre
3	15	Verrouillage de la direction
4	20	Chauffage de la lunette arrière
5	20	Toit ouvrant
6	10	Feux de jour (DRL)
7	10	Rétroviseur chauffant
8	7,5	Signal de démarrage
9	15	Alimentation accessoires 2
10	30	Alimentation des vitres
11	10	Feux de détresse
12	7,5	BCM
13	15	Bobine d’allumage
14	10	Module de commande ABS
15	15	Alimentation accessoires
16	10	Contrôleur A-STOP
17	15	Klaxon

Nr	Ampérage [A]	Description
18	10	Feu stop
19	10	Airbag
20	10	Feu de recul
21	15	Lave-glace
22	30	Essuie-glace avant
23	10	Éclairage intérieur
24	15	4WD
25	7,5	Feu de brouillard arrière
26	–	Non utilisé
27	7,5	Signal d’allumage-1
28	15	Radio 2
29	10	Alimentation accessoires 3
30	15	Radio
31	10	Feu arrière
32	20	D/L
33	7,5	Régulateur de vitesse
34	10	Odomètre
35	7,5	Signal d’allumage-2
36	20	Siège chauffant

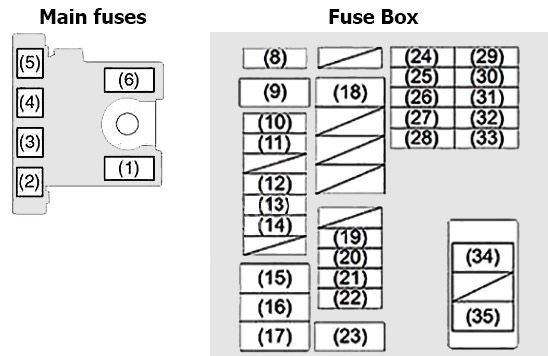

Schéma du panneau de fusibles

Affectation des fusibles dans le compartiment moteur

Nr	Ampérage [A]	Description
Nr	Ampérage [A]	Description
1	60	FL7
2	80	FL6
3	100	FL5
4	80	FL4
5	100	FL3
6	100	FL2
7	120	FL1
8	7,5	Signal d’allumage-1 2 (D16AA)
9	30	Ventilateur de radiateur 2
10	20	Feu de brouillard avant
11	7,5	Phare 2
12	25	Module de commande ABS
13	25	Phare
14	30	Réserve
15	40	Allumage
16	40	Moteur ABS
17	30	Démarrage moteur

Nr	Ampérage [A]	Description
18	30	Ventilateur de radiateur
19	30	FI principal
20	20	Pompe à carburant
21	10	Compresseur d’air
22	7,5	ECM (D13A)
23	30	Ventilateurs de ventilation
24	10	FI 2 (D13A)
25	20	INJ DRV (D13A)
26	7,5	Signal de démarrage
27	15	Phare (gauche)
28	15	Phare principal (gauche)
29	7,5	FI 2 (D16AA)
30	20	INJ DRV (D16AA)
31	15	FI 3 (D16AA)
32	15	Phare (droit)
33	15	Phare principal (droit)
34	50	Interrupteur d’allumage 2
35	50	Batterie
