Smart Fortwo A450, C450 (1998-2007) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles Smart Fortwo A450, C450 (1998–2007), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Smart Fortwo A450, C450 (1998-2002) – schéma des fusibles
Année de production : 1998, 1999, 2000, 2001, 2002.
Le fusible de l’allume-cigare (prise de courant) dans la Smart Fortwo A450, C450 (1998-2002) est le fusible 12 dans la boîte à fusibles du tableau de bord.

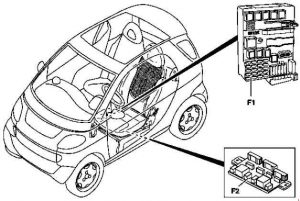

Boîte à fusibles – emplacement
- Sous le tableau de bord
- Sous le tapis, sous le siège gauche

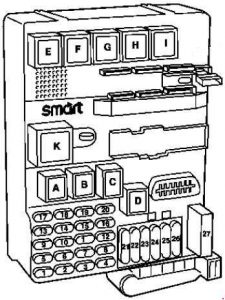

Boîte à fusibles sous le tableau de bord
| N° | Description | [A] |
| 1 | Phare avant droit et arrière, éclairage des instruments, lampe de plaque d’immatriculation | 7,5 |
| 2 | Phare avant gauche et phare arrière | 7,5 |
| 3 | Phare antibrouillard avant | 15 |
| 4 | Phare antibrouillard arrière | 7,5 |
| 5 | Phare de croisement gauche avec réglage de l’angle des phares | 7,5 |
| 6 | Phare de croisement droit avec réglage de l’angle des phares | 7,5 |
| 7 | Phare de route gauche, clignotant des phares de route | 7,5 |
| 8 | Phare de route droit | 7,5 |
| 9 | Moteur 160 à partir du 16.11.99 : Bobine d’allumage, moteur de démarrage | 25 |
| Moteur 660 à partir du 16.11.99 : Moteur de démarrage | 15 | |
| 10 | à partir du 16.11.99 : Clignotants, feux de stop | 15 |
| 11 | Radio, système de navigation, changeurs de CD, tableau de bord, tachymètre, lampe de réserve, reconnaissance automatique du siège enfant, prise de diagnostic, interrupteur de chauffage PTC (moteur 660) | 15 |
| 12 | Prise 12 V. | 15 |
| 13 | Phare intérieur arrière, prise de diagnostic | 15 |
| 14 | Radio, système de navigation, changeurs de CD | 15 |
| 15 | Modules de commande : tableau de bord, ZEE, verrouillage centralisé, alarme de voiture, déverrouillage à distance du coffre, phare intérieur avant | 7,5 |
| 16 | Verrouillage centralisé, console de sécurité, horloge, klaxon, déverrouillage à distance du coffre, éclairage intérieur | 15 |
| 17 | Moteur d’essuie-glace arrière | 15 |
| Cabrio : Sièges chauffants | 25 | |
| 18 | Sièges chauffants Cabrio : moteur de capote souple |
25 |
| 19 | Cabrio : moteur de capote souple | 25 |
| Toit en verre coulissant | 15 | |
| 20 | Moteur 160 : Module de commande moteur | 7,5 |
| 21 | Chauffage de la lunette arrière, ventilateur moteur | 30 |
| 22 | à partir du 16.11.99 : Système de transmission, schéma de relais du circuit 30 | 40 |
| jusqu’au 15.11.99 : Clignotants, feux de stop | 15 | |
| 23 | Ventilateur de chauffage | 20 |
| 24 | Vitres électriques gauche et droite | 30 |
| 25 | Essuie-glace avant, pompe de lave-glace, essuie-glace arrière | 20 |
| 26 | Modules de commande : ABS, airbag, ZEE | 7,5 |
| 27 | ABS | 50 |
| Relais | ||
| A | Relais des feux de brouillard | |
| B | jusqu’au 15.11.99 : Relais d’ouverture CL à partir du 16.11.99 : Relais d’ouverture à distance du coffre |
|
| C | jusqu’au 15.11.99 : Relais de fermeture CL à partir du 16.11.99 : Relais de fonctionnement intermittent de l’essuie-glace arrière |
|
| D | Relais du klaxon | |
| E | jusqu’au 15.11.99 : Relais d’ouverture à distance du coffre à partir du 16.11.99 : Ventilateur de chauffage, vitre électrique et relais de surcharge |
|
| F | Relais de la lunette arrière chauffante | |
| G | Relais du ventilateur moteur | |
| H | Relais des clignotants gauche | |
| I | Relais des clignotants droit | |
| K | jusqu’au 15.11.99 : Ventilateur de chauffage, vitre électrique et relais de surcharge à partir du 16.11.99 : Relais de fonctionnement intermittent de l’essuie-glace avant |
|
| L | Relais des phares | |
| M | Relais des phares | |

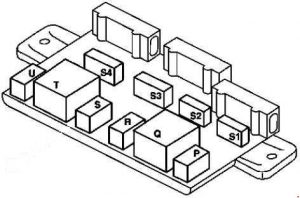

Boîte à fusibles sous le tapis, sous le siège gauche
| N° | Description | [A] |
| S1 | Condenseur d’air comprimé, embrayage magnétique du compresseur de réfrigérant | 15 |
| S2 | Pompe à carburant | 10 |
| S3 | Moteur 160 : Injecteurs, MEG Moteur 660 : Injecteurs, coupure électrique, soupape de pression |
15 |
| S4 | Moteur 160 : Soupape de purge du réservoir, capteur d’oxygène Moteur 660 : Contrôle du temps de préchauffage |
10 |
| Relais |
||
| P. | Relais électrique de la pompe à carburant |
|
| Q | Relais automatique de la transmission manuelle | |
| R | Relais principal | |
| S | Relais du ventilateur du condenseur d’air comprimé | |
| T | Relais du moteur de démarrage | |
| U | Relais magnétique de l’embrayage du compresseur de climatisation | |
Smart Fortwo A450, C450 (2002-2007) – schéma des fusibles
Année de production : 2002, 2003, 2004, 2005, 2006, 2007.
Le fusible de l’allume-cigare (prise de courant) dans la Smart Fortwo A450, C450 (2002-2007) est le fusible 12 dans la boîte à fusibles du tableau de bord.

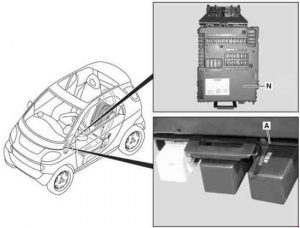

Boîte à fusibles – emplacement
N – Boîte à fusibles
A – Relais

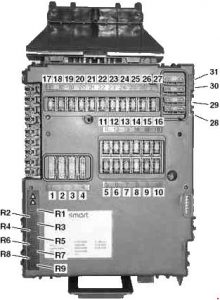

Boîte à fusibles
| N° | Description | [A] |
| 1 | Moteur de démarrage | 25 |
| 2 | Essuie-glace avant ;
Pompe de lave-glace. |
20 |
| 3 | Ventilateur de chauffage ;
Sièges chauffants. |
20 |
| 4 | Vitres électriques gauche/droite | 30 |
| 5 | Phares avec feux de croisement, feux de route,
feu antibrouillard avant, feu arrière, feu de recul/ |
7,5 |
| 6 | Feu de position droit/arrière ;
Éclairage de plaque d’immatriculation ; Feu latéral droit ; |
7,5 |
| 7 | Feu de position gauche/arrière
Feu latéral gauche ; |
7,5 |
| 8 | Relais principal du moteur, circuit 87/3 | 20 |
| 9 | Relais principal du moteur, circuit 87/2 | 10 |
| 10 | Relais principal du moteur, circuit 87/1 | 15 |
| 11 | Instrument de mesure ;
Console de sécurité ; Connecteur de données ; Klaxon, uniquement avec volant sport en cuir avec système de commutateurs sur le levier du volant. |
7,5 |
| 12 | Radio CD, éclairage intérieur | 15 |
| 13 | Feu antibrouillard avant | 15 |
| 14 | Unité de commande ESP | 25 |
| 15 | Moteur de ventilateur d’air ;
Compresseur de climatisation, uniquement avec système de climatisation Plus. |
15 |
| 16 | Pompe à carburant électrique | 10 |
| 17 | Évacuation d’essuie-glace (fortwo coupé) | 15 |
| 18 | Unité de commande ESP ;
Unité de commande des systèmes de sécurité. |
7,5 |
| 19 | Réglage des rétroviseurs extérieurs,
uniquement avec rétroviseurs extérieurs réglables électriquement et chauffants. |
7,5 |
| 20 | Radio ;
Instrument de mesure ; Tachymètre ; Connecteur de données ; Changeur de CD. |
15 |
| 21 | Prise interne ;
Allume-cigare. |
15 |
| 22 | Feu de croisement droit | 7,5 |
| 23 | Feu de croisement gauche | 7,5 |
| 24 | Feu de route droit | 7,5 |
| 25 | Feu de route gauche ;
Témoin de feux de route. |
7,5 |
| 26 | Feux de stop | 15 |
| 27 | Unité de commande électronique du moteur MEG ;
Unité de commande du moteur EDG |
7,5 |
| 28 | Chauffage de la lunette arrière (fortwo coupé) ;
Ventilateur de refroidissement du moteur |
30 |
| 29 | Capote souple (fortwo cabrio)
Toit en verre coulissant électrique (à partir de l’année modèle 2005). |
30 |
| 30 | Unité de commande électronique
du module de levier de vitesses |
40 |
| 31 | Klaxon ;
Verrouillage centralisé ; Ouverture à distance du coffre. |
30 |
| R1 | Toit en verre coulissant électrique
(jusqu’à l’année modèle 2004) |
15 |
| R2 | Unité de commande multifonction | 5 |
| R3 | vide | – |
| R4 | vide | – |
| R5 | Unité de commande multifonction | 15 |
| R6 | vide | – |
| R7 | vide | – |
| R8 | Capote souple (fortwo cabrio) | 25 |
| R9 | Sièges chauffants | 25 |

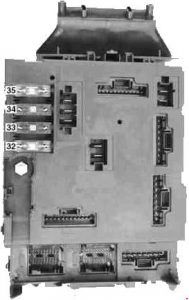

Panneau de fusibles (arrière)
| N° | Description | Amp [A] |
| 32 | Pompe d’injection d’air secondaire (contrôle des émissions) | 30 |
| 33 | Interrupteur d’allumage | 50 |
| 34 | Unité de commande ESP (N47-5) | 50 |
| 35 | Unité de commande de direction assistée (N68) | 30 |
Relais
| N° | Relais |
| A | Relais des feux de brouillard |
| B | Contrôleur de siège chauffant gauche |
| C | Contrôleur de siège chauffant droit |
À propos de la Smart Fortwo A450, C450 (1998-2007)
Les Smart Fortwo A450 et C450, produites entre 1998 et 2007, sont des véhicules urbains compacts connus pour leur taille et leur design uniques. Ces modèles sont idéaux pour la conduite dans les zones urbaines encombrées grâce à leurs petites dimensions, qui permettent un stationnement et des manœuvres faciles. La Smart Fortwo est équipée de diverses motorisations, y compris des moteurs essence et diesel, qui offrent une puissance suffisante pour la conduite en ville. L’intérieur est conçu pour maximiser l’utilisation de l’espace, offrant confort et technologies modernes pour le conducteur et le passager.
Schéma de la boîte à fusibles Smart Fortwo A450, C450
Cette page présente le schéma de la boîte à fusibles pour les modèles Smart Fortwo A450 et C450, essentiel pour l’entretien correct du système électrique du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, souvent près du tableau de bord ou sous le siège du conducteur. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important de vérifier régulièrement son état et son fonctionnement.
