Smart Forfour A453, C453, W453 (2014-2018) – Boîte à fusibles

Smart Forfour A453, C453, W453 (2014-2018) – schéma de la boîte à fusibles

Année de fabrication : 2014, 2015, 2016, 2017, 2018.

Le fusible de l’allume-cigare (prise de courant) dans la Smart Forfour A453, C453, W453 (2014-2018) est le fusible 12 dans la boîte à fusibles.

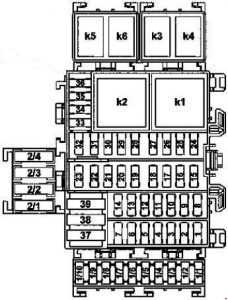

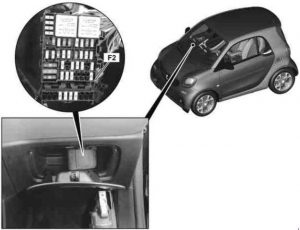

Module de fusibles et de relais à l’intérieur du véhicule

Nr	Description	[A]
1	Connexion électrique du coffre	20
2	Réserve	–
3	Réserve	–
4	Réserve	–
5	Unité de commande SAM côté conducteur	25
6	Unité de commande SAM côté conducteur	25
7	Unité de commande SAM côté conducteur	25
8	Module de commande central SAM Radio Radio via connecteur pour borne 15 R.	15
9	Réserve	–
10	Klaxon	15
11	Capteur de batterie et unité de commande SAM côté conducteur	5
12	Allume-cigare avant avec éclairage de cendrier	15
13	Réserve	–
14	Boîte de vitesses automatique protégée par un connecteur pour le circuit 30 Connecteur de diagnostic Concerne les véhicules électriques : Circuit avec fusible 30 Connecteur de diagnostic	20
15	Alimentation du connecteur 30 avec fusible	15
16	Électronique moteur protégée par un connecteur pour le circuit 30 Concerne le véhicule électrique : Alimentation pour le connecteur avec fusible circuit 30	5
17	Alimentation protégée par un connecteur pour le circuit 30	15
18	Interrupteur de feux de freinage	10
19	Interrupteur de réglage du rétroviseur extérieur	5
20	Bobine de transpondeur Unité de commande électronique du programme de stabilité et interrupteur de feux de freinage Protégée par un connecteur pour le circuit 30	3
21	Fonctions d’éclairage protégées par un connecteur pour le circuit 30	10
22	Capteur d’angle de volant Contrôleur de transmission à double embrayage	5
23	Réserve	–
24	Module de commande central SAM	15
25	Module de commande central SAM	10
26	Module de commande central SAM	15
27	Module de commande central SAM	20
28	Unité de commande SAM côté conducteur	10
29	Unité de commande SAM côté conducteur	10
30	Commutateur combiné Sirène d’avertissement Alimentation du circuit de fusible 30 Connecteur (concerne les véhicules électriques)	15

31	Ensemble d’indicateurs et d’instruments supplémentaires	10
32	Réserve	–
33	Unité de commande du système de maintien	5
34	Commutateur combiné	5
35	Unité de commande électrique pour la direction assistée	5
36	Module de commande central SAM	5
37	Unité de commande SAM côté conducteur	30
38	Interrupteur électromagnétique d’alimentation de la climatisation	40
39	Démarrage via le relais de démarrage	30
	S’applique aux véhicules électriques : moteur de ventilateur	40
1/1	S’applique au véhicule électrique : Alimentation du connecteur 30 du véhicule électrique	10
1/2	S’applique aux véhicules électriques : Unité de commande de la pompe à vide pour le servofrein. Unité de commande de l’électronique de puissance	–
1/3	Réserve	–
1/4	Unité de commande de l’amplificateur du système audio	20
1/5	Unité de commande de la transmission à double embrayage S’applique aux véhicules électriques : Unité de commande de la propulsion électrique	5
1/6	Moteur de vitre avant côté gauche et moteur de vitre avant côté droit	25
1/7	Rétroviseur extérieur réglable électriquement et chauffant côté gauche et rétroviseur extérieur réglable électriquement et chauffant côté droit	5
1/8	S’applique aux véhicules électriques : Contrôleur de chauffage du siège passager avant. Contrôleur de chauffage du siège conducteur	25
1/9	Réserve	–
1/10	S’applique aux véhicules électriques : Relais de chauffage du volant	–
2/1	Alimentation du moteur de capote souple	20
2/2	Alimentation du moteur de capote souple	20
2/3	Réserve	–
2/4	Réserve	–
Relais
K1	Relais de lunette arrière chauffante / rétroviseurs extérieurs
K2	Relais de vitre avant
K3	Relais de toit ouvrant
K4	Relais de phares avant
K5	Relais de démarrage
K6	Relais de klaxon
K.	S’applique aux véhicules électriques : Relais de chauffage du volant

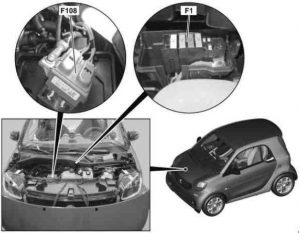

Module de boîte à fusibles et de relais du moteur à combustion interne (F1)

N°	Description	[A]
1	Module de relais du moteur à combustion S’applique aux véhicules électriques :  Réserve	Diode
2	Valable aux USA :  alimentation du relais de la pompe à vide	Diode
	S’applique aux véhicules électriques : Capteur de reconnaissance du mode de transmission Unité de commande du système de traction électrique	15
3	Pompe à carburant avec capteur de niveau et capteur de température	20
	S’applique aux véhicules électriques :  Relais du ventilateur du moteur du véhicule électrique	40
4	Alimentation du connecteur 30 avec fusible	25
	S’applique aux véhicules électriques :  relais des pompes de liquide de refroidissement du système de refroidissement de la batterie	30
5	Alimentation des connecteurs pour le circuit 87	15
	S’applique aux véhicules électriques :  pompe de liquide de refroidissement du système de refroidissement de la batterie	15

6	Relais du compresseur de liquide de refroidissement	15
	S’applique aux véhicules électriques : Unité de commande du système de gestion de la batterie Unité de commande de la propulsion électrique	5
7	Ventilateur Via le relais du ventilateur	10
	S’applique au véhicule électrique :  Alimentation du connecteur d’alimentation de l’unité de commande de l’électronique de puissance	20
8	Unité de commande de la transmission à double embrayage	10
	Valable pour le véhicule électrique :  connecteur d’alimentation du circuit 87	15
Relais
K1	Circuit fonctionnel du moteur 87 Relais
K2	Relais du ventilateur
K3	Bobine d’allumage / relais de démarrage de la pompe à carburant
K4	S’applique aux véhicules électriques :  relais des pompes de liquide de refroidissement du système de refroidissement de la batterie

Fusible de borne de batterie (F108)

N°	Description	[A]
F1	Fusible électrique 3A (F108f3A) et fusible électrique 3B (F108f3B) S’applique au véhicule électrique :  Module de fusible et de relais d’alimentation (F1) Unité de commande du convertisseur DC / DC	200
F2A	Fusible intérieur et alimentation du module de relais (F2) Protégé par un connecteur pour le circuit 30 Connecteur pour le circuit 30	70
F2B	Unité de commande électrique pour la direction assistée	60
F3A	Fusible intérieur et alimentation du module de relais (F2) Clé de contact Protégé par un connecteur pour le circuit 30 Connecteur pour le circuit 30	70
F3B	Unité de commande électronique du programme de stabilité	50

Module de fusibles et de relais d’alimentation

Numéro	Description	[A]
1	Lunette arrière chauffante au-dessus du relais de lunette arrière chauffante / rétroviseurs extérieurs	30
2	Contrôleur de chauffage du siège passager avant Contrôleur de chauffage du siège conducteur S’applique au véhicule électrique :  Contrôleur de la pompe à vide pour le servofrein	30
3	Alimentation de l’unité de commande du système électronique de stabilité	25
4	S’applique aux véhicules électriques :  réserve fusible électrique 1 et fusible électrique 2	40
	Relais de toit ouvrant	25
5	Alimentation du module de fusibles et de relais du moteur à combustion interne	60
6	Unité de commande de la transmission à double embrayage Protégée par un connecteur pour le circuit 30	50
	S’applique aux véhicules électriques :  Fusible interne du véhicule et alimentation du module de relais	40
7	Moteur de ventilateur Relais de ventilateur	30
	Interrupteur électromagnétique du ventilateur Refroidissement du moteur à combustion interne ICE	30
8	Réserve	–
9	Valable aux USA : Pompe d’injection d’air secondaire S’applique aux véhicules électriques :  Chauffage pour la batterie haute tension Relais de chauffage pour la batterie haute tension	60
Relais
K1	Relais de ventilateur

À propos de la Smart Forfour A453, C453, W453 (2014-2018)

La Smart Forfour A453, C453, W453 est une voiture citadine compacte qui a été produite de 2014 à 2018. Ce modèle est connu pour son agilité et son utilisation efficace de l’espace, ce qui le rend idéal pour l’environnement urbain. Le véhicule offre diverses options de motorisation, y compris des variantes essence et diesel, qui offrent des performances équilibrées et une économie de carburant. L’intérieur est conçu en mettant l’accent sur le confort et les technologies modernes, garantissant une expérience de conduite agréable. La Smart Forfour est également équipée de nombreuses fonctions de sécurité qui augmentent la protection du conducteur et des passagers.

Schéma de la boîte à fusibles Smart Forfour A453, C453, W453

Cette page présente le schéma de la boîte à fusibles pour les modèles Smart Forfour A453, C453, W453. La boîte à fusibles est généralement située à l’intérieur du véhicule, souvent sous le tableau de bord ou dans le compartiment moteur. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour maintenir la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir une vue d’ensemble de son agencement et de son contenu.
