Smart Roadster (2003-2005) – boîte à fusibles
Smart Roadster (2003-2005) – schéma des fusibles
Année de fabrication : 2003, 2004, 2005.
Le fusible de l’allume-cigare (prise de courant) dans la Smart Roadster (2003-2005) est le fusible 21 dans la boîte à fusibles.

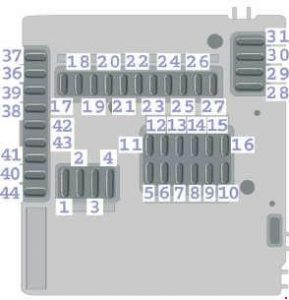

Boîte à fusibles avant
| N° |
Ampérage [A] |
Description |
| 1 | 25 | Démarreur |
| 2 | 20 | Essuie-glaces, pompe de lave-glace |
| 3 | 20 | Ventilateur de chauffage, chauffage de siège |
| 4 | 30 | Vitres électriques, G. et D. |
| 5 | 7.5 | Interrupteur des feux |
| 6 | 7.5 | Feux de position / arrière, D. |
| 7 | 7.5 | Feux de position / arrière, G. |
| 8 | 20 | Borne 87/3 du relais principal (moteur) |
| 9 | 10 | Borne 87/2 du relais principal (moteur) |
| 10 | 15 | Borne 87/1 du relais principal (moteur) |
| 11 | 7.5 | Tableau de bord, kit de sécurité, OBD, klaxon (uniquement avec volant sport en cuir avec système de commutation) |
| 12 | 15 | Radio CD, éclairage intérieur |
| 13 | 15 | Feux de brouillard |
| 14 | 25 | Valves ESP |
| 15 | 15 | Intercooler, compresseur de climatisation |
| 16 | 10 | Pompe à carburant électrique |
| 17 | 15 | Essuie-glace arrière |
| 18 | 7.5 | Dispositif d’activation d’airbag, ESP |
| 19 | 7.5 | Réglage du rétroviseur |
| 20 | 15 | Radio, CD, tableau de bord, compte-tours, OBD, réserve, changeur CD |
| 21 | 15 | Prise de courant, allume-cigare |
| 22 | 7.5 | Phares, D. |
| 23 | 7.5 | Phares, G. |
| 24 | 7.5 | Feux de route, D. |
| 25 | 7.5 | Feu de route, feu combiné G./ |
| 26 | 15 | Feu stop |
| 27 | 7.5 | Unité de commande moteur |
| 28 | 30 | Chauffage de la lunette arrière / ventilateur moteur |
| 29 | 30 | Toit souple |
| 30 | 40 | Boîte de vitesses manuelle |
| 31 | 30 | Klaxon, verrouillage centralisé, déverrouillage à distance du hayon |
| 36 | – | Fusible de rechange 15 |
| 37 | 15 | Fusible de rechange 15 (W450, toit ouvrant en verre) |
| 38 | – | Fusible de rechange 15 |
| 39 | – | Fusible de rechange 15 |
| 40 | – | Fusible de rechange 30 |
| 41 | – | Fusible de rechange 30 |
| 42 | – | Fusible de rechange 30 |
| 43 | 25 | Fusible de rechange 30 |
| 44 | 25 | Fusible de rechange 30, chauffage de siège |
Boîte à fusibles arrière
| N° |
Ampérage [A] |
Description |
| 32 | 30 | Pompe d’injection d’air secondaire (contrôle des émissions) |
| 33 | 50 | Interrupteur d’allumage |
| 34 | 50 | Unité de commande ESP |
| 35 | 30 | Unité de commande de direction assistée |
Structure de montage avec les positions des connecteurs de relais
| Numéro |
Fonction commutable |
| a | Relais du système d’essuie-glace |
| b | Relais des phares antibrouillard |
| c | Commande de siège chauffant gauche |
| d | Commande de siège chauffant droit |
À propos de la Smart Roadster (2003-2005)
La Smart Roadster, produite de 2003 à 2005, est une voiture de sport compacte caractérisée par sa construction légère et ses qualités de conduite agiles. Ce modèle a été conçu pour offrir un plaisir de conduite tout en étant économique. La Smart Roadster était disponible avec différentes motorisations, la plus courante étant un moteur trois cylindres de 0,7 litre équipé d’un turbocompresseur. Ce moteur offrait une puissance suffisante pour une conduite dynamique, tandis que son faible poids contribuait à l’excellente maniabilité du véhicule. L’intérieur a été conçu en mettant l’accent sur un design moderne et fonctionnel, ce qui en fait un choix attrayant pour les amateurs de voitures de sport.
Schéma de la boîte à fusibles Smart Roadster
Cette page présente le schéma de la boîte à fusibles pour le modèle Smart Roadster, essentiel pour l’entretien et les réparations corrects du véhicule. La boîte à fusibles de cette voiture se trouve généralement dans l’espace pour les pieds du conducteur ou dans le compartiment moteur. Les diagrammes sur cette page indiquent clairement les numéros des fusibles, leur ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement du même ampérage pour éviter d’endommager les systèmes électriques. L’emplacement et l’identification précis de la boîte à fusibles aident les propriétaires de véhicules à identifier et à remplacer rapidement les fusibles endommagés, garantissant ainsi un fonctionnement sûr et fiable du véhicule.
