Smart City Coupé (1998-2007) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Smart City Coupé (1998–2007), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Smart City Coupé (1998-2002) – schéma de la boîte à fusibles
Année de production : 1998, 1999, 2000, 2001, 2002.
Le fusible de l’allume-cigare (prise de courant) de la Smart City Coupé (1998-2002) est le fusible 12 de la boîte à fusibles du tableau de bord.
Boîte à fusibles – emplacement
- Sous le tableau de bord
- Sous le tapis, sous le siège gauche
Boîte à fusibles sous le tableau de bord
| Nr | Description | [A] |
| 1 | Phare droit et arrière, éclairage des instruments, lampe de plaque d’immatriculation | 7,5 |
| 2 | Phare gauche et feu arrière | 7,5 |
| 3 | Phare antibrouillard avant | 15 |
| 4 | Phare antibrouillard arrière | 7,5 |
| 5 | Phare de croisement gauche avec réglage de l’angle des phares | 7,5 |
| 6 | Phare de croisement droit avec réglage de l’angle des phares | 7,5 |
| 7 | Phare de route gauche, clignotant des feux de route | 7,5 |
| 8 | Phare de route droit | 7,5 |
| 9 | Moteur 160 à partir du 16.11.99 : Bobine d’allumage, moteur de démarrage | 25 |
| Moteur 660 à partir du 16.11.99 : Moteur de démarrage | 15 | |
| 10 | à partir du 16.11.99 : Clignotants , feux de stop | 15 |
| 11 | Radio, système de navigation, changeurs de CD, tableau de bord, tachymètre, lampe de réserve, reconnaissance automatique du siège enfant, prise de diagnostic, interrupteur de chauffage PTC (moteur 660) | 15 |
| 12 | Prise 12 V. | 15 |
| 13 | Lampe intérieure arrière, prise de diagnostic | 15 |
| 14 | Radio, système de navigation, changeurs de CD | 15 |
| 15 | Modules de commande : tableau de bord, ZEE, verrouillage centralisé, alarme de voiture, déverrouillage à distance du coffre, lampe intérieure avant | 7,5 |
| 16 | Verrouillage centralisé, console de sécurité, horloge, klaxon, déverrouillage à distance du coffre, éclairage intérieur | 15 |
| 17 | Moteur d’essuie-glace ARRIÈRE | 15 |
| Cabriolet : Sièges chauffants | 25 | |
| 18 | Sièges chauffants Cabriolet : moteur de capote souple |
25 |
| 19 | Cabriolet : moteur de capote souple | 25 |
| Toit ouvrant en verre | 15 | |
| 20 | Moteur 160 : Module de commande moteur | 7,5 |
| 21 | Chauffage de la lunette arrière, ventilateur moteur | 30 |
| 22 | à partir du 16.11.99 : Système de transmission, schéma de relais du circuit 30 | 40 |
| jusqu’au 15.11.99 : Clignotants , feux de stop | 15 | |
| 23 | Ventilateur de chauffage | 20 |
| 24 | Vitres électriques gauche et droite | 30 |
| 25 | Essuie-glace avant, pompe de lave-glace, essuie-glace arrière | 20 |
| 26 | Modules de commande : ABS, airbag, ZEE | 7,5 |
| 27 | ABS | 50 |
| Relais | ||
| A | Relais des feux de brouillard | |
| B | jusqu’au 15.11.99 : Relais d’ouverture CL à partir du 16.11.99 : Relais d’ouverture à distance du coffre |
|
| C | jusqu’au 15.11.99 : Relais de fermeture CL à partir du 16.11.99 : Relais d’essuie-glace arrière intermittent |
|
| D | Relais de klaxon | |
| E | jusqu’au 15.11.99 : Relais d’ouverture à distance du coffre à partir du 16.11.99 : Ventilateur de chauffage, vitre électrique et relais de surcharge |
|
| F | Relais de lunette arrière chauffante | |
| G | Relais de ventilateur moteur | |
| H | Relais de clignotants gauche | |
| I | Relais de clignotants droit | |
| K | jusqu’au 15.11.99 : Ventilateur de chauffage, vitre électrique et relais de surcharge à partir du 16.11.99 : Relais d’essuie-glace avant intermittent |
|
| L | Relais de phares | |
| M | Relais de phares | |
Schéma de la boîte à fusibles sous le tapis, sous le siège gauche
| Nr | Description | [A] |
| S1 | Refroidisseur d’air de suralimentation, embrayage magnétique du compresseur de réfrigérant | 15 |
| S2 | Pompe à carburant | 10 |
| S3 | Moteur 160 : Injecteurs, MEG Moteur 660 : Injecteurs, coupure électrique, soupape de pression |
15 |
| S4 | Moteur 160 : Soupape de purge du réservoir, capteur d’oxygène Moteur 660 : Contrôle du temps de préchauffage |
10 |
| Relais |
||
| P. | Relais électrique de la pompe à carburant |
|
| Q | Relais automatique de la transmission manuelle | |
| R | Relais principal | |
| S | Relais du ventilateur du refroidisseur d’air de suralimentation | |
| T | Relais du moteur de démarrage | |
| U | Relais d’embrayage magnétique du compresseur de climatisation | |
Smart City Coupé (2002-2007) – schéma de la boîte à fusibles
Année de production : 2002, 2003, 2004, 2005, 2006, 2007.
Le fusible de l’allume-cigare (prise de courant) de la Smart City Coupé (2002-2007) est le fusible 12 de la boîte à fusibles.
Boîte à fusibles – emplacement
N – Boîte à fusibles
A – Relais

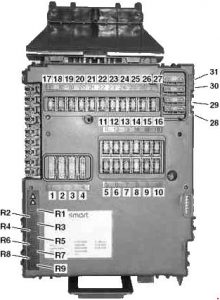

Boîte à fusibles
| Nr | Description | [A] |
| 1 | Moteur de démarrage | 25 |
| 2 | Essuie-glace avant, pompe de lave-glace | 20 |
| 3 | Ventilateur de chauffage Sièges chauffants, uniquement avec sièges chauffants |
20 |
| 4 | Vitre électrique gauche / droite | 30 |
| 5 | Phares avant, feux de route, feux de brouillard avant, feux arrière, feux de recul | 7,5 |
| 6 | Phare droit / feu arrière, éclairage de plaque d’immatriculation Feu de position droit, uniquement pour le Canada |
7,5 |
| 7 | Phare gauche / feu de stationnement arrière Feu de position gauche, uniquement pour le Canada |
7,5 |
| 8 | Relais principal du moteur, circuit 87/3 | 20 |
| 9 | Relais principal du moteur, circuit 87/2 | 10 |
| 10 | Relais principal du moteur, circuit 87/1 | 15 |
| 11 | Ensemble d’indicateurs, console de sécurité, connecteur d’interface de données Klaxon, uniquement avec volant sport en cuir avec système de commutateurs au volant | 7,5 |
| 12 | Radio CD, éclairage intérieur | 15 |
| 13 | Feu de brouillard avant | 15 |
| 14 | Unité de commande ESP | 25 |
| 15 | Moteur de ventilateur air de suralimentation Compresseur de climatisation, uniquement avec système de climatisation Plus |
15 |
| 16 | Pompe à carburant électrique | 10 |
| 17 | Essuie-glace arrière (fortwo coupé) | 15 |
| 18 | Unité de commande ESP, unité de commande des systèmes de sécurité | 7,5 |
| 19 | Réglage des rétroviseurs extérieurs, uniquement avec rétroviseurs réglables et chauffants électriquement | 7,5 |
| 20 | Radio, ensemble d’indicateurs, tachymètre, connecteur d’interface de données, changeur de CD avec feu de recul | 15 |
| 21 | Connecteur interne Allume-cigare, uniquement avec kit fumeur |
15 |
| 22 | Phare de croisement droit | 7,5 |
| 23 | Phare de croisement gauche | 7,5 |
| 24 | Phare de route droit | 7,5 |
| 25 | Phare de route gauche, témoin de feux de route | 7,5 |
| 26 | Feux de stop | 15 |
| 27 | Unité de commande électronique du moteur MEG, unité de commande du moteur EDG | 7,5 |
| 28 | Chauffage de la lunette arrière (fortwo coupé), moteur de ventilateur de refroidissement | 30 |
| 29 | Capote souple (fortwo cabrio)
Toit ouvrant en verre électrique (à partir de l’année modèle 2005) |
30 |
| 30 | Unité de commande électronique du module de transmission | 40 |
| 31 | Klaxon, verrouillage centralisé, ouverture à distance du coffre | 30 |
| R1 | Toit ouvrant en verre électrique (jusqu’à l’année modèle 2004) | 15 |
| R2 | Unité de commande multifonction, uniquement pour le Canada | 5 |
| R3 | vide | − |
| R4 | vide | − |
| R5 | Unité de commande multifonction, uniquement pour le Canada | 15 |
| R6 | vide | − |
| R7 | vide | − |
| R8 | Capote souple (fortwo cabrio) | 25 |
| R9 | Sièges chauffants | 25 |

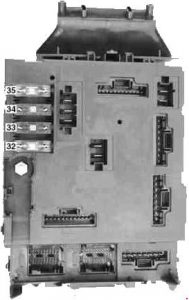

Boîte à fusibles (arrière)
| Nr | Description | [A] |
| 32 | Pompe d’injection d’air secondaire (contrôle des émissions) | 30 |
| 33 | Clé de démarrage | 50 |
| 34 | Unité de commande ESP (N47-5) | 50 |
| 35 | Unité de commande d’assistance à la direction (N68) | 30 |
Relais
| Nr | Relais |
| A | Relais des feux de brouillard |
| B | Contrôleur de siège chauffant gauche |
| C | Contrôleur de siège chauffant droit |
À propos de la Smart City Coupé (1998-2007)
La Smart City Coupé, produite entre 1998 et 2007, est un véhicule urbain compact qui se distingue par sa petite taille et son agilité, idéal pour l’environnement urbain. Ce modèle est connu pour son design unique et son utilisation efficace de l’espace. La Smart City Coupé était équipée de diverses motorisations, y compris des moteurs essence et diesel, qui offraient une puissance suffisante pour la conduite en ville. Le véhicule est conçu pour offrir une économie de carburant maximale et un stationnement facile, ce qui en fait un choix populaire pour les conducteurs urbains.
Schéma de la boîte à fusibles de la Smart City Coupé
Cette page présente le schéma de la boîte à fusibles de la Smart City Coupé, qui est essentiel pour comprendre le système électrique du véhicule. Dans ce modèle, la boîte à fusibles est généralement située sous le tableau de bord ou dans le compartiment moteur. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est conçue pour offrir un accès facile et une protection à tous les circuits électriques importants du véhicule.
