Smart Fortwo A453, C453, W453 (2014-2018) – Boîte à fusibles

Smart Fortwo A453, C453, W453 (2014-2018) – schéma des fusibles

Année de production : 2014, 2015, 2016, 2017, 2018.

Le fusible de l’allume-cigare (prise de courant) dans la Smart Fortwo A453, C453, W453 (2014-2018) est le fusible 12 dans la boîte à fusibles.

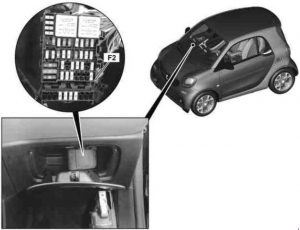

Module de fusibles et de relais à l’intérieur du véhicule

N°	Description	[A]
1	Connexion électrique du coffre	20
2	Réserve	–
3	Réserve	–
4	Réserve	–
5	Unité de commande SAM côté conducteur	25
6	Unité de commande SAM côté conducteur	25
7	Unité de commande SAM côté conducteur	25
8	Module de commande central SAM Radio Radio via connecteur pour borne 15 R.	15
9	Réserve	–
10	Klaxon	15
11	Capteur de batterie et unité de commande SAM côté conducteur	5
12	Allume-cigare avant avec éclairage de cendrier	15
13	Réserve	–
14	Boîte de vitesses automatique protégée par connecteur pour circuit 30 Connecteur de diagnostic Concerne le véhicule électrique : Circuit avec fusible 30ConnecteurConnecteur de diagnostic	20
15	Alimentation du connecteur 30 avec fusible	15
16	Électronique moteur protégée par connecteur pour circuit 30 Concerne le véhicule électrique : Alimentation pour connecteur avec fusible du circuit 30	5
17	Protection de l’alimentation via connecteur pour circuit 30	15
18	Interrupteur de feux stop	10
19	Interrupteur de réglage du rétroviseur extérieur	5
20	Bobine de transpondeur Unité de commande électronique du programme de stabilité et interrupteur de feux stop Protégé par connecteur pour circuit 30	3
21	Fonctions d’éclairage protégées par connecteur pour circuit 30	10
22	Capteur d’angle de rotation du volant Boîte de vitesses automatique à double embrayage	5
23	Réserve	–
24	Module de commande central SAM	15
25	Module de commande central SAM	10
26	Module de commande central SAM	15
27	Module de commande central SAM	20
28	Unité de commande SAM côté conducteur	10
29	Unité de commande SAM côté conducteur	10
30	Commutateur combiné Sirène d’avertissement Alimentation du circuit de fusible 30 Connecteur (concerne les véhicules électriques)	15

31	Ensemble de clignotants et d’instruments supplémentaires	10
32	Réserve	–
33	Unité de commande du système de retenue supplémentaire	5
34	Commutateur combiné	5
35	Unité de commande électrique pour la direction assistée	5
36	Module de commande central SAM	5
37	Unité de commande SAM côté conducteur	30
38	Interrupteur électromagnétique d’alimentation de la climatisation	40
39	Démarrage via relais de démarrage	30
	Concerne les véhicules électriques : moteur de ventilateur	40
1/1	Concerne le véhicule électrique : Alimentation du connecteur 30 du véhicule électrique	10
1/2	Concerne les véhicules électriques : Unité de commande de la pompe à vide pour le servofrein. Unité de commande de l’électronique de puissance	–
1/3	Réserve	–
1/4	Unité de commande de l’amplificateur du système audio	20
1/5	Unité de commande de la boîte de vitesses à double embrayage Concerne les véhicules électriques : Unité de commande de la propulsion électrique	5
1/6	Moteur de vitre avant côté gauche et moteur de vitre avant côté droit	25
1/7	Rétroviseur extérieur réglable électriquement et chauffant côté gauche et rétroviseur extérieur réglable électriquement et chauffant côté droit	5
1/8	Concerne les véhicules électriques : Régulateur de chauffage du siège passager avant. Régulateur de chauffage du siège conducteur	25
1/9	Réserve	–
1/10	Concerne les véhicules électriques : Relais de chauffage du volant	–
2/1	Alimentation de la capote souple	20
2/2	Alimentation de la capote souple	20
2/3	Réserve	–
2/4	Réserve	–
Relais
K1	Relais de lunette arrière chauffante / rétroviseurs extérieurs
K2	Relais de pare-brise avant
K3	Relais de toit ouvrant
K4	Relais de phares avant
K5	Relais de démarrage
K6	Relais de klaxon
K.	Concerne les véhicules électriques : Relais de chauffage du volant

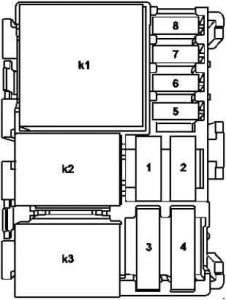

Module de fusibles et de relais du moteur à combustion interne (F1)

Nr	Description	[A]
1	Module de relais du moteur à combustion Concerne les véhicules électriques : Réserve	Diode
2	Valable aux USA : alimentation du relais de la pompe à vide	Diode
	Concerne les véhicules électriques : Capteur de reconnaissance du mode de transmission Unité de commande de la traction électrique	15
3	Pompe à carburant avec capteur de niveau de remplissage et capteur de température	20
	Concerne les véhicules électriques : Relais du ventilateur du moteur du véhicule électrique	40
4	Alimentation du connecteur 30 avec fusible	25
	Concerne les véhicules électriques : relais des pompes de liquide de refroidissement du système de refroidissement de la batterie	30
5	Alimentation des connecteurs pour le circuit 87	15
	Concerne les véhicules électriques : pompe de liquide de refroidissement du système de refroidissement de la batterie	15

6	Relais du compresseur de liquide de refroidissement	15
	Concerne les véhicules électriques : Unité de commande du système de gestion de la batterie Unité de commande de la propulsion électrique	5
7	Ventilateur Relais du ventilateur	10
	Concerne le véhicule électrique : Alimentation du connecteur d’alimentation de l’unité de commande de l’électronique de puissance	20
8	Unité de commande de la boîte de vitesses à double embrayage	10
	Applicable au véhicule électrique : connecteur d’alimentation pour le circuit 87	15
Relais
K1	Circuit fonctionnel du moteur 87 Relais
K2	Relais du ventilateur
K3	Bobines d’allumage / relais de démarrage de la pompe à carburant
K4	Concerne les véhicules électriques : relais des pompes de liquide de refroidissement du système de refroidissement de la batterie

Fusible de borne de batterie (F108)

Nr	Description	[A]
F1	Fusible électrique 3A (F108f3A) et fusible électrique 3B (F108f3B) Concerne le véhicule électrique : Module de fusibles et de relais d’alimentation (F1) Unité de commande de l’onduleur DC / DC	200
F2A	Fusible interne et alimentation du module de relais (F2) Protégé par connecteur pour circuit 30 Connecteur pour circuit 30	70
F2B	Unité de commande électrique pour la direction assistée	60
F3A	Fusible interne et alimentation du module de relais (F2) Allumage Protégé par connecteur pour circuit 30 Connecteur pour circuit 30	70
F3B	Unité de commande électronique du programme de stabilité	50

Fusible d’alimentation et module de relais

N°	Description	[A]
1	Lunette arrière chauffante au-dessus du relais de lunette arrière chauffante / rétroviseurs extérieurs	30
2	Régulateur de chauffage du siège passager avant Régulateur de chauffage du siège conducteur Concerne le véhicule électrique : Régulateur de la pompe à vide pour le servofrein	30
3	Alimentation de l’unité de commande du programme de stabilité électronique	25
4	Concerne les véhicules électriques : fusible électrique de réserve 1 et fusible électrique 2	40
	Relais de toit ouvrant	25
5	Alimentation du module de fusibles et de relais du moteur à combustion interne	60
6	Unité de commande de la boîte de vitesses à double embrayage Protégée par connecteur pour circuit 30	50
	Concerne les véhicules électriques : Fusible interne du véhicule et alimentation du module de relais	40
7	Moteur ventilateur Relais du ventilateur	30
	Interrupteur électromagnétique du ventilateur Refroidissement du moteur à combustion interne ICE	30
8	Réserve	–
9	Valable aux USA : Pompe d’injection d’air secondaire Concerne les véhicules électriques : Chauffage de batterie haute tension Relais de chauffage de batterie haute tension	60
Relais
K1	Relais du ventilateur

À propos de la Smart Fortwo A453, C453, W453 (2014-2018)

Le modèle Smart Fortwo A453, C453, W453, produit de 2014 à 2018, est connu pour sa taille compacte et son adaptabilité urbaine. Cette voiture deux places offre un design moderne et une utilisation efficace de l’espace, ce qui la rend idéale pour l’environnement urbain. La Smart Fortwo est équipée de diverses motorisations, y compris des moteurs essence de 1,0 litre et 0,9 litre avec turbo, qui offrent une puissance suffisante pour les trajets quotidiens. Le véhicule est également connu pour sa maniabilité et sa faible consommation de carburant, ce qui contribue à sa popularité auprès des conducteurs urbains.

Schéma de la boîte à fusibles Smart Fortwo A453, C453, W453

Cette page présente le schéma de la boîte à fusibles pour les modèles Smart Fortwo A453, C453, W453. La boîte à fusibles de ces véhicules est généralement située sous le tableau de bord ou dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement des systèmes électriques du véhicule.
