Seat Cordoba III (2003-2009) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Seat Cordoba III 2003–2009, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – Seat Cordoba III

Concerne les véhicules fabriqués les années :

2003, 2004, 2005.

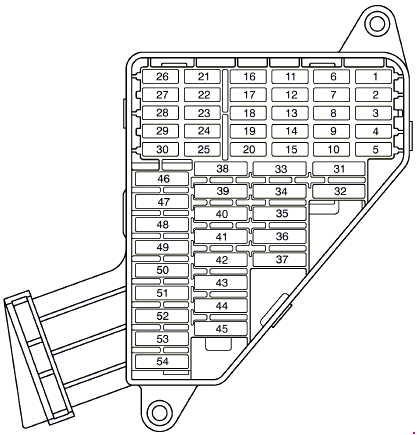

Boîte à fusibles

Les fusibles sont situés sur le côté gauche du tableau de bord, derrière le couvercle.

Numéro	Description	Ampérage [A]
1	—	—
2	ABS/ESP	10
3	—	—
4	Feu stop ; Embrayage.	5
5	Unité de commande moteur (essence)	5
6	Phare, droit	5
7	Phare, gauche	5
8	Commande de chauffage des rétroviseurs	5
9	Sonde lambda	10
10	Signal “S”1). Commande radio	5
11	—	—
12	Phares avec réglage de hauteur	5
13	Capteur de niveau et de pression d’huile	5
14	Chauffage moteur/pompe à huile	10
15	Contrôle automatique de la transmission	10
16	Sièges chauffants	15
17	Unité de commande moteur	5
18	Tableau de bord ; Chauffage et ventilation ; Navigation ; Phares avec réglage de hauteur ; Rétroviseur électrique.	10
19	Feu de stationnement	15
20	Pompe de lave-glace avant	10
21	Phares longue portée, droit	10
22	Phares longue portée, gauche	10
23	Éclairage de plaque d’immatriculation ; Feu de stationnement pour feu latéral.	5
24	Essuie-glace avant	10
25	Injecteurs (essence)	10
26	Interrupteur de feux stop ; ESP.	10
27	Tableau de bord ; Diagnostic.	5

28	Contrôle : éclairage du compartiment moteur, éclairage du coffre, éclairage de l’habitacle	10
29	Climatronic	5
30	—	—
31	Fenêtre électrique, gauche	25
32	Contrôle du verrouillage centralisé	15
33	Klaxon auto-alimenté	15
34	Alimentation électrique actuelle	15
35	Toit ouvrant	20
36	Chauffage/ventilation moteur avec électroventilateur	25
37	Lave-phares	20
38	Phares antibrouillard ; Phares antibrouillard arrière.	15
39	Contrôle de l’unité de commande moteur essence	15
40	Contrôle de l’unité de commande moteur diesel	20
41	Indicateur de niveau de carburant	15
42	Transformateur d’allumage	15
43	Phare de croisement, droit	15
44	Fenêtre électrique arrière gauche	25
45	Fenêtre électrique avant droite	25
46	Contrôle de l’essuie-glace avant	20
47	Contrôle de la lunette arrière chauffante	20
48	Contrôle des clignotants	15
49	Allume-cigare	15
50	Capteur de pluie ; Verrouillage centralisé.	20
51	Radio/CD/GPS	20
52	Klaxon	20
53	Phare de croisement, gauche	15
54	Fenêtre électrique arrière droite	25
1) Le signal “S” est un système qui comprend le blocage de la direction et de l’allumage. Après avoir coupé le contact et sans retirer la clé du tableau de bord, cette fonction permet d’activer certains équipements électriques, tels que l’autoradio, le plafonnier, etc. Cette fonction est désactivée après avoir retiré la clé du tableau de bord.

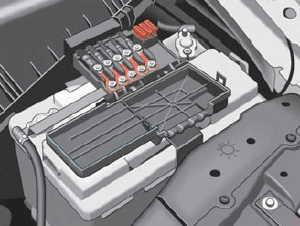

Boîte à fusibles dans le compartiment moteur sur la batterie

Fusibles métalliques

Numéro	Description	Ampérage [A]
1	Alternateur/démarrage	175
2	Habitacle avec entrée de distribution potentielle	110
3	Pompe de direction assistée	50
4	SLP (essence) ; Bougies de préchauffage (diesel).	50
5	Chauffage électrique/ventilateur de climatisation	40
6	Contrôle ABS	40

Fusibles non métalliques

Numéro	Description	Ampérage [A]
7	Contrôle ABS	25
8	Chauffage électrique/ventilateur de climatisation	30
9	—	—
10	Contrôle du câblage	5
11	Ventilateur de climatisation	5
12	—	—
13	Contrôle de la transmission automatique Jatco	5
14	—	—
15	—	—
16	—	—

À propos de la Seat Cordoba III (2003-2009)

La Seat Cordoba III, produite de 2003 à 2009, est une berline compacte qui offre une combinaison de design élégant et de caractéristiques pratiques. Ce modèle est connu pour sa fiabilité et le confort qu’il procure lors de la conduite. La Cordoba III était disponible avec diverses motorisations, y compris des moteurs essence et diesel, offrant différentes puissances et consommations de carburant. Grâce à son intérieur spacieux et à son coffre généreux, elle est devenue populaire auprès des familles et des particuliers à la recherche d’un véhicule fiable pour un usage quotidien.

Schéma de la boîte à fusibles de la Seat Cordoba III

Cette page présente le schéma de la boîte à fusibles de la Seat Cordoba III, essentiel pour l’entretien et les réparations corrects du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les diagrammes montrent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir une vue d’ensemble de sa disposition et de ses fonctions.
