SEAT Leon 1P (2009-2012) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la SEAT Leon 1P (2009–2012), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

SEAT Leon 1P (2009-2012) – schéma de la boîte à fusibles

Année de fabrication : 2009, 2010, 2011, 2012.

Couleur	Ampères [A]
Marron clair	5
Rouge	10
Bleu	15
Jaune	20
Transparent ou blanc	25
Vert	30
Orange	40
Rouge	50
Blanc	80
Bleu	100
Gris	150
Violet	200

Habitacle

Les fusibles sont situés sur le côté gauche du tableau de bord, derrière un couvercle.

Compartiment moteur

La boîte à fusibles est située sur le côté droit du compartiment moteur.

2009, 2010, 2011, 2012

Tableau de bord

Affectation des fusibles dans le tableau de bord (2009, 2010, 2011, 2012)

N°	Description	Ampères [A]
N°	Description	Ampères [A]
1	Diagnostic du tableau de bord ; Éclairage des instruments ; Unité de commande des phares ; Ampèremètre ; Essuie-glaces chauffants ; Gestion moteur ; Phares AFS.	10
2	Unité de commande moteur ; Unité de commande ABS-ESP ; Transmission automatique ; Tableau de bord ; Unité de commande de remorque ; Interrupteur des feux ; Capteur de frein ; Direction assistée ; Phare droit et gauche.	10
3	Airbag	5
4	Chauffage ; Interrupteur de marche arrière ; Interrupteur ASR-ESP ; Rétroviseur électrochrome ; Aide au stationnement ; Capteur de niveau d’huile.	5
5	Phare xénon droit	10
6	Phare xénon gauche	10
7	Vide
8	Assistant de montage d’attelage de remorque	5
9	Vide
10	Vide
11	Vide
12	Verrouillage centralisé	15
13	Diagnostic ; Interrupteur des feux ; Capteur de pluie ; Lunette arrière chauffante.	10
14	Transmission automatique ; Chauffage ; Levier de transmission automatique.	10
15	Vide
16	Vide
17	Alarme	5
18	Combinaison/leviers avec START STOP	5
19	Assistance phares antibrouillard	20
20	Navigation/radio avec START STOP	15
21	Gestion moteur	10
22	Interrupteur de ventilateur	40
23	Vitres électriques (avant)	30
24	Unité de commande de carrosserie	20

N°	Description	Ampères [A]
25	Lunette arrière chauffante	25
26	Vitres arrière électriques	30
27	Moteur (unité de commande de carburant/relais de pompe)	15
28	Commande confort	30
29	Vide
30	Libre ; 2009 : Transmission automatique)	– / 20 (2009)
31	Pompe à vide	20
32	Vide
33	Toit ouvrant	25
34	Tableau de bord confort ; Système de verrouillage centralisé.	25
35	Vide
36	Système de lave-phares	20
37	Sièges chauffants	30
38	Commande moteur	10
39	Téléphone avec fonction START STOP	10
40	Interrupteur de ventilateur	40
41	Moteur d’essuie-glace arrière ; Câblage du tableau de bord.	20
42	Prise 12 V ; Allume-cigare.	20
43	Pré-installation d’attelage de remorque	15
44	Pré-installation d’attelage de remorque	20
45	Pré-installation d’attelage de remorque	15
46	Vide
47	Commande moteur	10
48	Commande moteur	10
49	Vide

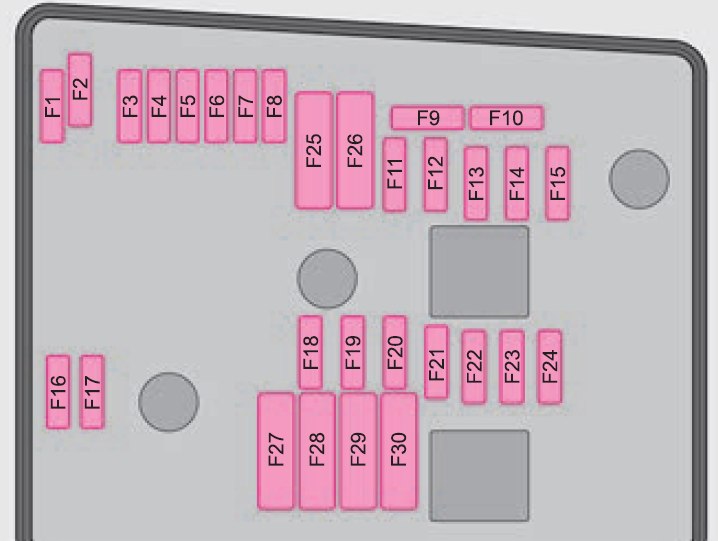

Compartiment moteur

Affectation des fusibles dans le compartiment moteur (2009, 2010, 2011, 2012)

N°	Description	Ampères [A]
N°	Description	Ampères [A]
1	Essuie-glace	30
2	Boîte de vitesses DQ200	30
3	Unité de commande de câble	5
4	ABS	20
5	Boîte de vitesses AQ	15
6	Tableau de bord ; Colonne de direction.	5
7	Clé de contact	40
8	Radio	15
9	Téléphone ; Navigation TomTom.	5
10	Gestion moteur	5
10	Gestion moteur	10
11	Vide
12	Unité de commande électronique	5
13	Alimentation du module d’injection essence	15
13	Alimentation du module d’injection diesel	30
14	Bobine	20
15	Gestion moteur	5
15	Relais de pompe	10

N°	Description	Ampères [A]
16	Éclairage correct	30
17	Klaxon	15
18	Vide
19	Nettoyage	30
20	Pompe à eau	10
20	Pompe du capteur de pression moteur 1.8	20
21	Sonde Lambda	15
22	Pédale de frein ; Capteur de vitesse.	5
23	Gestion moteur	5
23	Gestion moteur	10
23	Gestion moteur	15
24	AKF ; Valve de transmission.	10
25	Pompe ABS	40
27	Gestion moteur	40
27	Gestion moteur	50
28	Vide
29	Vitres électriques (avant et arrière)	50
29	Vitres électriques (avant)	30
30	Clé de contact	50
