Seat Ibiza 6J (2016-2017) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Seat Ibiza (6J) 2016-2017, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Habitacle

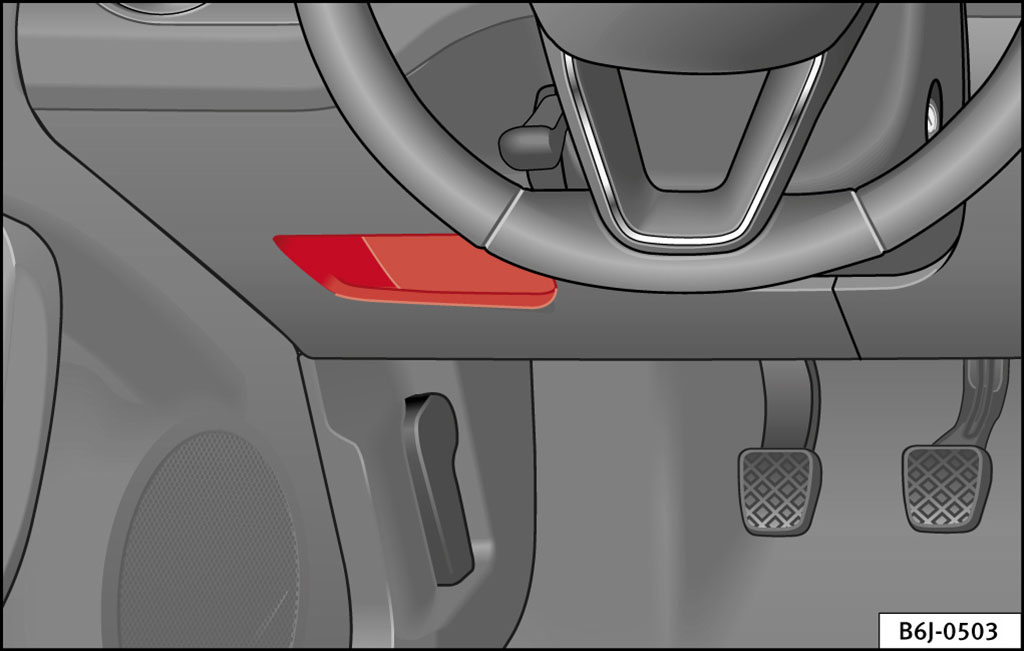

Les fusibles sont situés sur le côté gauche du tableau de bord (derrière le tableau de bord).

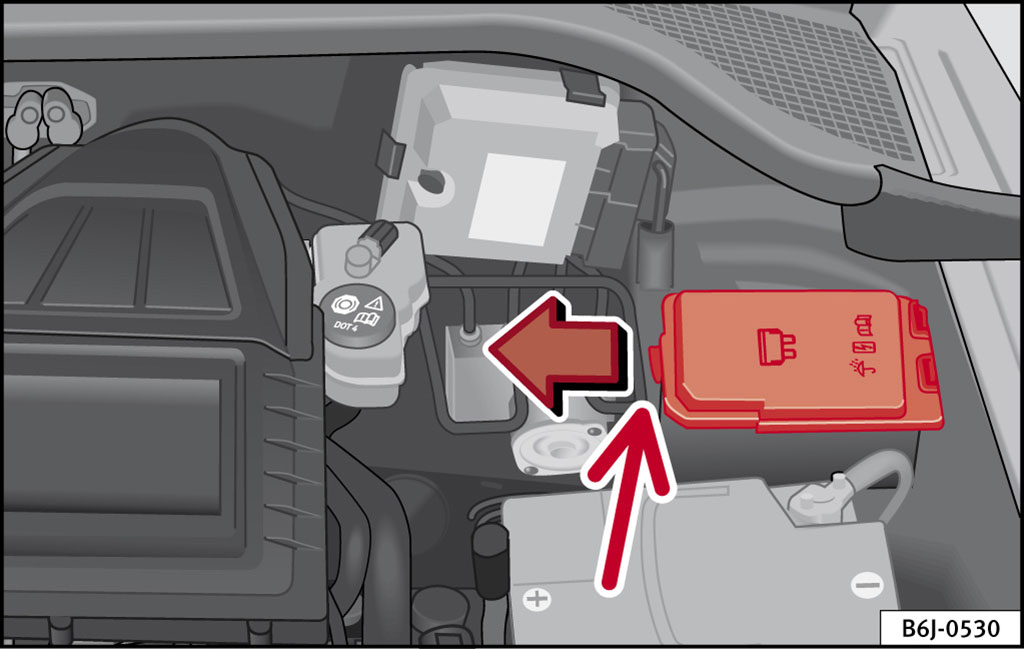

Moteur

2016

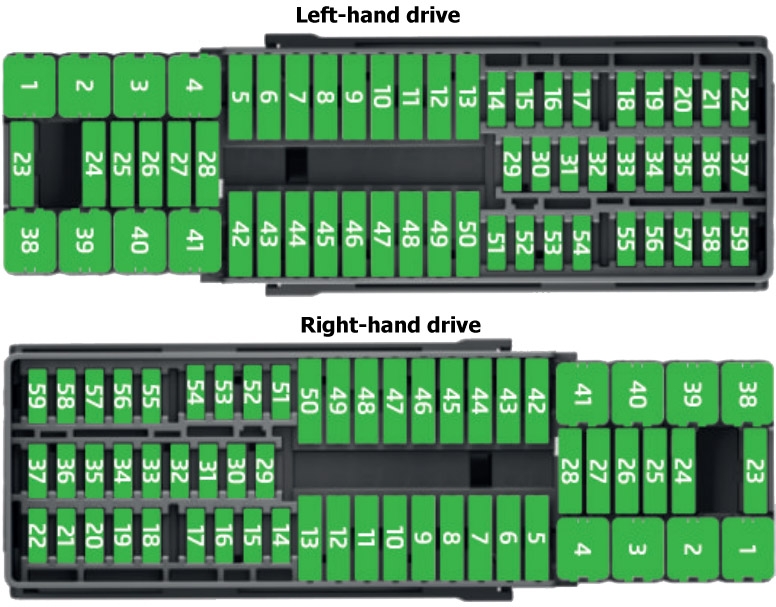

Tableau de bord (2016)

Affectation des fusibles dans le tableau de bord (2016)

N°	Description	Ampères [A]
N°	Description	Ampères [A]
1	Phares gauche	40
2	Verrouillage centralisé	40
3	Puissance C63 (30 Puissance)	30
4	Relais PTC (chauffage moteur)	50
5	Connecteur montant gauche A broche 22 (moteur de lève-vitre côté conducteur)	30
6	Pour la fermeture de la vitre arrière gauche (moteur)	30
7	Klaxon	20
9	Toit panoramique	30
10	Suspension active	7,5
11	Relais du système de lave-phares	30
12	Affichage MIB	5
13	(RL-15) Alimentation SIDO KI.15 (entrées 29 et 55)	30
14	Retrait de la clé du tableau de bord ; Diagnostic ; Manette des phares (clignotants) ; Allumage des feux de croisement et de position (phares pivotants).	7,5
15	Régulation de l’air et de la chaleur (alimentation) ; Manette de la transmission automatique.	7,5
16	Tableau de bord	5
17	Capteur Dwa ; Klaxon d’avertissement.	7,5
23	Double pompe de liquide de lave-glace	7,5
24	Chauffage moteur ; Panneau de commande de chauffage (alimentation).	30
26	Prise relais 12 V	5
27	Moteur d’essuie-glace arrière	15
28	Allume-cigare	20
29	Unité de commande d’airbag ; Témoin de désactivation d’airbag.	10
30	Position arrière ; Joystick des rétroviseurs ; RKA ; Allumage des sièges chauffants ; Pression intérieure de la climatisation ; Commande de chauffage et de climatisation (alimentation) ; Rétroviseur électrochrome ; Contrôle PDC ; Allumage des feux de brouillard avant et arrière (phares pivotants).	7,5
31	Jauge de carburant	5
32	Phares AFS ; Régulateur de phares (signalisation et régulation) ; LWR Cent ; Diagnostic ; Manette des phares avant (allumage) ; Dimmer (régulation des phares).	7,5

N°	Description	Ampères [A]
33	Relais Start-Stop ; Capteur d’embrayage.	5
34	Buses chauffantes	5
35	Diagnostic supplémentaire	10
36	Sièges chauffants	10
37	Commande Soundaktor ; Progression GRA ; Progression centrale – Ventilateur de refroidissement.	5
38	Feux côté droit A/66 alimentation	40
39	Pompe ABS (batterie arrière)	40
41	Lunette arrière chauffante	30
42	Commande de vitre côté passager	30
43	Commande de vitre arrière côté droit	30
44	Caméra de recul	10
45	Levier d’essuie-glace avant ; Diagnostic.	10
46	Prise électrique supplémentaire pour le coffre	20
47	Valve ABS (batterie arrière)	25
49	Relais EKP TDI (alimentation pompe à carburant)	30
49	Relais EKP MPI (alimentation pompe à carburant)	20
49	Commande de l’indicateur de pompe TFSI	15
50	Radio multimédia (alimentation)	20
51	Rétroviseurs chauffants	10
53	Capteur de pluie	5
54	30 ZAS (clé de contact)	5
55	Sièges chauffants	10
	Panneau de commande 2 :
1	Sonde Lambda	15
2	Moteur de pompe à vide	20
2	Moteur précâblé (pompe de liquide de refroidissement ; Distributeur de soupapes variables ; Filtre d’électrovanne à charbon actif ; Valve de pression ; Valve d’air secondaire).	10

Moteur (2016)

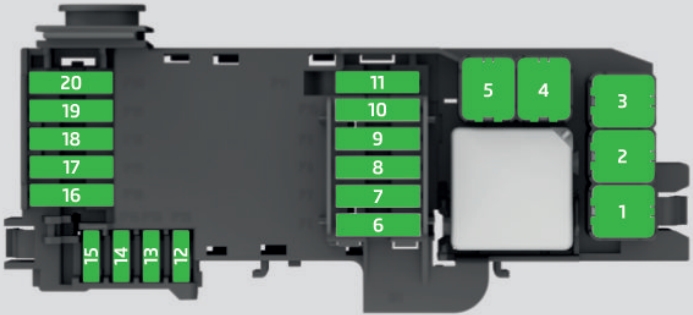

Affectation des fusibles dans le compartiment moteur (2016)

N°	Description	Ampères [A]
N°	Description	Ampères [A]
1	Ventilateur, condenseur	40
1	Ventilateur TK8, condenseur	50
2	Bougies d’allumage	50
3	Pompe ABS	40
3	EMBOX2-13 (TA8)	20
4	Phase de chauffage PTC 2	50
5	Phase de chauffage PTC 3	50
6	BDM, 30 ref	5
7	MSG (KL30)	7,5
8	Essuie-glaces	30
9	Contrôle automatique de la transmission ; Panneau de contrôle AQ160.	30

N°	Description	Ampères [A]
10	Ventilation ABS	25
10	EMBOX2-11 (TA8)	5
12	Injecteurs ; Régulateur de dosage de carburant TDI ; Capteur de température des gaz d’échappement TA8 ;	10
13	Capteur de servo	5
14	Pompe de liquide de refroidissement haute/basse température ; Manomètre (relais EKP).	10
15	50 contrôle moteur diag	5
16	Démarrage	30
17	Contrôle moteur (MSG KL87)	20
18	Relais PTC ; Capteur TOG ; Valves moteur ; Ventilateur PWM.	10
19	Fusibles internes AUX	30
20	Relais de bougies d’allumage ; Conduit de chauffage.	5
20	Bobine d’allumage	20
20	Moteur précâblé (pompe de liquide de refroidissement ; Distributeur de soupapes variables ; Filtre d’électrovanne à charbon actif ; Valve de pression ; Valve d’admission d’air secondaire).	10

2017

Tableau de bord (2017)

Affectation des fusibles dans le tableau de bord (2017)

N°	Description	Ampères [A]
N°	Description	Ampères [A]
1	Phares à gauche	40
2	Verrouillage centralisé	40
3	Puissance C63 (30 Puissance)	30
4	Relais PTC (chauffage moteur)	50
5	Connecteur montant gauche A broche 22 (moteur de lève-vitre côté conducteur)	30
6	Pour la fermeture de la vitre arrière gauche (moteur)	30
7	Klaxon	20
9	Toit panoramique	30
10	Suspension active	7,5
11	Relais du système de lave-phares	30
12	Affichage MIB	5
13	(RL-15) Alimentation SIDO KI.15 (entrées 29 et 55)	30
14	Retrait de la clé du tableau de bord ; Diagnostic ; Manette des phares (clignotants) ; Allumage des feux de croisement et de position (phares pivotants).	7,5
15	Régulation de l’air et de la chaleur (alimentation) ; Manette de la transmission automatique.	7,5
16	Panneau d’instruments	5
17	Capteur Dwa ; Klaxon d’avertissement.	7,5
23	Double pompe de liquide de lave-glace	7,5
24	Chauffage moteur, panneau de commande de chauffage (alimentation)	30
26	Prise relais 12 V	5
27	Moteur d’essuie-glace arrière	15
28	Allume-cigare	20
29	Unité de commande d’airbag ; Témoin d’avertissement de désactivation d’airbag.	10
30	Vitesse arrière ; Joystick des rétroviseurs ; RKA ; Allumage des sièges chauffants ; Pression intérieure de la climatisation ; Commande de chauffage et de climatisation (alimentation) ; Rétroviseur électrochrome ; Commande PDC ; Allumage des feux de brouillard avant et arrière (phares pivotants).	7,5

N°	Description	Ampères [A]
31	Indicateur de carburant	5
32	Phares AFS ; Régulateur de phares (signalisation et régulation) ; LWR Cent ; Diagnostic ; levier de phares avant (allumage) ; Dimmer (régulation des phares).	7,5
33	Relais Start-Stop ; Capteur d’embrayage.	5
34	Buses chauffantes	5
35	Diagnostic supplémentaire	10
36	Sièges chauffants	10
37	Contrôle Soundaktor ; Progression GRA ; Progression centrale – Ventilateur de refroidissement.	5
38	Feux côté droit A/66 alimentation	40
39	Pompe ABS (batterie arrière)	40
41	Lunette arrière chauffante	30
42	Contrôle de la vitre côté passager	30
43	Contrôle de la vitre arrière côté droit	30
44	Caméra de recul	10
45	Levier d’essuie-glace avant ; Diagnostic.	10
46	Prise électrique supplémentaire pour le coffre	20
47	Valve ABS (batterie arrière)	25
49	Relais EKP TDI (alimentation pompe à carburant)	30
49	Relais EKP MPI (alimentation pompe à carburant)	20
49	Contrôle de l’indicateur de pompe TFSI	15
50	Radio multimédia (alimentation)	20
51	Rétroviseurs chauffants	10
53	Capteur de pluie	5
54	30 ZAS (clé de contact)	5
55	Sièges chauffants	10

Moteur (2017)

Affectation des fusibles dans le compartiment moteur (2017)

N°	Description	Ampères [A]
N°	Description	Ampères [A]
1	Ventilateur, condenseur	40
1	Ventilateur TK8, condenseur	50
2	Bougies d’allumage	50
3	Pompe ABS	40
2	EMBOX2-13 (TA8)	20
4	Phase de chauffage PTC 2	40
5	Phase de chauffage PTC 3	40
6	BDM, 30 ref	5
7	MSG (KUO)	7,5
8	Essuie-glaces	30
9	Contrôle automatique de la transmission ; Panneau de contrôle AQ160.	30
10	ABS	25

N°	Description	Ampères [A]
10	EMBOX2-11 (TA8)	5
11	Moteur de pompe à vide	20
12	Injecteurs
12	Régulateur de dosage de carburant TDI ; Capteur de température des gaz d’échappement TA8.	10
13	Capteur de servo	5
14	Pompe de liquide de refroidissement haute/basse température ; Manomètre (relais EKP).	10
15	50 contrôle moteur diag	5
16	Démarrage	30
17	Contrôle moteur (MSG KL87)	20
18	Relais PTC, capteur TOG, valves moteur, ventilateur PWM	10
19	Sonde Lambda	15
20	Relais de bougies d’allumage, Heizrohr	5
20	Bobine d’allumage	20
20	Moteur précâblé (pompe de liquide de refroidissement ; Distributeur de soupapes variables ; Filtre d’électrovanne à charbon actif ; Valve de pression ; Valve d’admission d’air secondaire).	10
