Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Seat Ateca 2016-2021, des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Seat Ateca (2016-2019) – schéma de la boîte à fusibles

Année de fabrication : 2016, 2017, 2018, 2019.

Couleur	Calibre en Ampères
Noir	1
Violet	3
Marron clair	5
Marron	7.5
Rouge	10
Bleu	15
Jaune	20
Blanc ou transparent	25
Vert	30
Orange	40

Habitacle

Véhicules avec volant à gauche :
La boîte à fusibles est située derrière le tiroir.

Véhicules avec volant à droite :
La boîte à fusibles est située dans la boîte à gants.

2016, 2017

Tableau de bord

N°	Description	Ampères [A]
N°	Description	Ampères [A]
1	Adblue (SCR)	30
5	Passage	5
6	Levier de vitesse automatique	5
7	Panneau de commande de climatisation et de chauffage ; Chauffage de la lunette arrière ; Chauffage stationnaire.	10
8	Diagnostic ; Interrupteur de frein à main ; Interrupteur d’éclairage ; Feu de recul ; Éclairage intérieur ; Mode de conduite.	10
9	Colonne de direction	5
10	Affichage radio	7.5
12	Radio	20
14	Ventilateur de climatisation	40
15	Déverrouillage de la colonne de direction	10
16	Boîtier de connexion d’antenne	7.5
17	Tableau de bord	5
18	Caméra de recul	7.5
19	Kessy	7.5
21	Unité de commande 4×4 Haldex	15
22	Remorque	15
23	Phares droits	40
2A	Toit ouvrant électrique	30

N°	Description	Ampères [A]
25	Porte gauche	30
26	Sièges chauffants	30
28	Remorque	25
31	Phares gauches	40
32	Unité de commande d’aide au stationnement	7,5 / 10
33	Airbag	5
34	Interrupteur de recul ; Capteur de climatisation ; Rétroviseur électrochrome.	7.5
35	Diagnostic ; Contrôleur de phares ; Régulateur de phares.	10
36	Caméra avant ; Radar.	5/10
38	Remorque	25
39	Porte droite	30
40	Prise 12V	20
42	Verrouillage centralisé	40
43	Éclairage intérieur	30
44	Remorque	15
45	Siège conducteur électrique	15
47	Essuie-glace arrière	15
49	Démarrage ; Capteur d’embrayage.	5
50	Hayon électrique	40
53	Lunette arrière chauffante	30

Compartiment moteur

N°	Description	Ampères [A]
N°	Description	Ampères [A]
1	Unité de commande ESP	40
2	Unité de commande ESP	40
3	Unité de commande moteur (Diesel/Essence)	30/15
4	Capteurs moteur	5/10
5	Capteurs moteur	10
6	Capteur de feu stop	5
7	Alimentation moteur	10
8	Sonde Lambda	10/15
9	Moteur	5/20
10	Unité de commande de pompe à carburant	15/20
11	PTC	40
12	PTC	40

N°	Description	Ampères [A]
13	Contrôleur de transmission automatique	15/30
14	Pare-brise chauffant	40
15	Klaxon	15
17	Unité de commande moteur	7.5
18	Borne 30 (point de référence positif)	5
19	Lave-glace avant	30
20	Signal d’alarme	10
22	Unité de commande moteur	5
23	Démarrage	30
24	PTC	40
31	Pompe haute pression	15
33	Pompe de transmission	30
37	Chauffage stationnaire	20

2018

Tableau de bord

N°	Description	Ampères [A]
N°	Description	Ampères [A]
1	Adblue (SCR)	30
5	Passage	5
6	Levier de vitesse automatique	5
7	Panneau de commande de climatisation et de chauffage ; Chauffage de la lunette arrière ; Chauffage stationnaire.	10
8	Diagnostic ; Interrupteur de frein à main ; Interrupteur d’éclairage ; Feu de recul ; Éclairage intérieur ; Mode de conduite ; Seuil de porte éclairé.	10
9	Colonne de direction	5
10	Affichage radio	7.5
11	Phares gauches	40
12	Radio	20
14	Ventilateur de climatisation	40
15	Déverrouillage de la colonne de direction	10
16	Boîtier de connexion.	7.5
17	Tableau de bord	7.5
18	Caméra de recul	7.5
19	Toit ouvrant électrique	7.5
21	Unité de commande 4×4 Haldex	15
22	Remorque	15
23	Toit ouvrant électrique	30
24	Phares droits	40
25	Porte gauche	30

N°	Description	Ampères [A]
26	Sièges chauffants	30
27	Éclairage intérieur	30
28	Remorque	25
32	Unité de commande d’aide au stationnement, caméra avant et radar.	7,5 / 10
33	Airbag	5
34	Interrupteur de recul ; Capteur de climatisation ; Rétroviseur électrochrome ; Sources d’alimentation arrière (USB).	7.5
35	Diagnostic ; Contrôleur de phares ; Régulateur de phares.	10
36	Phare LED droit	7.5
37	Phare LED gauche	7.5
38	Remorque	25
39	Porte droite	30
40	Prise 12V	20
42	Verrouillage centralisé	40
43	Réglage du siège	30
44	Remorque	15
45	Siège conducteur électrique	15
47	Essuie-glace arrière	15
49	Démarrage ; Capteur d’embrayage.	5
50	Hayon électrique	40
52	Mode de conduite.	15
53	Lunette arrière chauffante	30

Compartiment moteur

N°	Description	Ampères [A]
N°	Description	Ampères [A]
1	Unité de commande ESP	25
2	Unité de commande ESP	40
3	Unité de commande moteur (Diesel/Essence)	30/15
4	Capteurs moteur	5/10
5	Capteurs moteur	7.5
6	Capteur de feu stop	5
7	Alimentation moteur	10
8	Sonde Lambda	10/15
9	Moteur	10/20
10	Unité de commande de pompe à carburant	15/20
11	PTC	40
12	PTC	40

N°	Description	Ampères [A]
13	Contrôleur de transmission automatique	15/30
14	Pare-brise chauffant	40
15	Klaxon	15
16	Pompe à carburant	15/20
17	Unité de commande moteur	7.5
18	Borne 30 (point de référence positif)	5
19	Lave-glace avant	30
20	Signal d’alarme	10
22	Unité de commande moteur	5
23	Démarrage	30
24	PTC	40
31	Pompe haute pression	15
37	Chauffage stationnaire	20

2019

Tableau de bord

N°	Description	Ampères [A]
N°	Description	Ampères [A]
1	Adblue (SCR)	20
4	Signal d’alarme	7.5
5	Passage	7.5
6	Levier de vitesse automatique	7.5
7	Panneau de commande de climatisation et de chauffage ; Chauffage de la lunette arrière ; Chauffage stationnaire.	10
8	Diagnostic ; Interrupteur de frein de stationnement électronique ; Interrupteur d’éclairage ; Feu de recul ; Éclairage intérieur ; Mode de conduite ; Éclairage de seuil de porte.	7.5
9	Colonne de direction	7.5
10	Affichage radio	7.5
11	Phares gauches	40
12	Radio	20
14	Ventilateur de climatisation	40
15	Déverrouillage de la colonne de direction	10
16	Boîtier de connexion	7.5
17	Tableau de bord ; OCU.	7.5
18	Caméra de recul	7.5
19	Kessy	7.5
20	SCR ; Relais moteur, 1.5.	10/15
21	Unité de commande 4×4 Haldex	15
22	Remorque	15
23	Toit ouvrant électrique	20
24	Phares droits	40

N°	Description	Ampères [A]
25	Porte gauche	30
26	Sièges chauffants	30
27	Éclairage intérieur	30
28	Remorque	25
32	Unité de commande d’aide au stationnement, caméra avant et radar.	7,5 / 10
33	Airbag	7.5
34	Interrupteur de recul ; Capteur de climatisation ; Rétroviseur électrochrome ; Ports d’alimentation arrière (USB).	7.5
35	Diagnostic ; Contrôleur de phares ; Régulateur de phares.	7.5
36	Phare LED droit	7.5
37	Phare LED gauche	7.5
38	Remorque	25
39	Porte droite	30
40	Prise 12V	20
42	Verrouillage centralisé	40
43		30
44	Remorque	15
45	Siège conducteur électrique	15
47	Essuie-glace arrière	15
49	Démarrage ; Capteur d’embrayage.	7.5
50	Hayon électrique	40
52	Mode de conduite.	15
53	Lunette arrière chauffante	30
	Ports d’alimentation arrière (fusible dans le câble)	7.5

Compartiment moteur

À propos de la Seat Ateca (2016-2021)

La Seat Ateca est un SUV compact produit de 2016 à 2021. Ce modèle se caractérise par un design moderne, un intérieur spacieux et des technologies avancées qui garantissent une conduite confortable et sûre. La Seat Ateca offre diverses options de motorisation, y compris des variantes essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. Grâce à ses caractéristiques de conduite et sa polyvalence, l’Ateca est un choix populaire pour ceux qui recherchent un véhicule fiable et élégant.

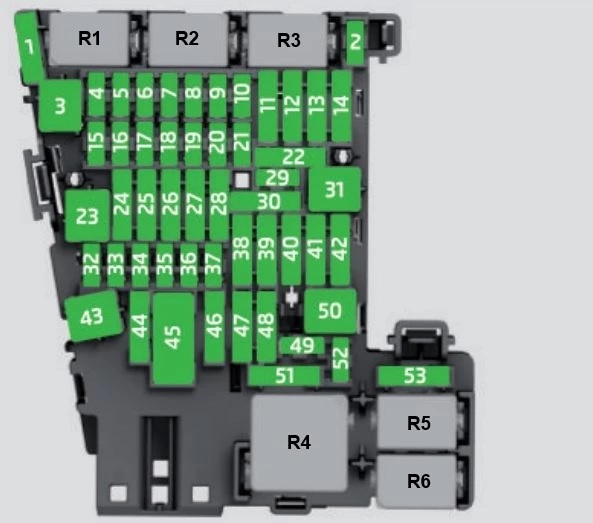

Schéma de la boîte à fusibles de la Seat Ateca

Cette page présente le schéma de la boîte à fusibles pour le modèle Seat Ateca, essentiel pour l’identification et le remplacement des fusibles. La boîte à fusibles de ce véhicule est généralement située dans l’habitacle et dans le compartiment moteur. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs d’ampérage et les composants protégés. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour maintenir la sécurité et la fonctionnalité des composants électriques de votre véhicule.
