Renault Megane (2003-2021) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Renault Mégane (2003-2021), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Renault Megane (2003-2009) – schéma des fusibles
Année de fabrication : 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Le fusible de l’allume-cigare (prise de courant) de la Renault Megane est le fusible G15 dans la répartition des fusibles de l’habitacle.
Répartition des fusibles habitacle
| Numéro | Ampères [A] | Affectation |
| C | 30 | Ventilation de l’habitacle |
| D | 40 | Vitres arrière électriques ou relais de vitres électriques |
| 30 | Vitres arrière électriques ou relais de vitres électriques | |
| E | 20 | K84 et L84 :
Toit ouvrant électrique. |
| 40 | E84 :
Relais du groupe hydraulique du toit ouvrant |
|
| F | 10 | Ordinateur ABS ou programme électronique de stabilité |
| G | 15 | Radio ;
Écran multifonction ; Relais de pompe de lave-phares ; Relais de pompe de lave-phares 2 ; Allume-cigare première rangée (K84 et L84) ; Siège chauffant conducteur et passager ; Pompe de lave-glace avant et arrière bidirectionnelle ; Relais de chauffage diesel ; Commande du panneau de climatisation ; Unité de commande de climatisation ; Ordinateur de toit rigide (E84) ; Capteur de recul (E84) ; Rétroviseur intérieur (E84) ; Unité de commande de communication ; Alarme centrale. |
| H | 15 | Feux stop |
| K | – | – |
| L | 25 | Vitres électriques conducteur |
| M | 25 | Commande de vitre passager ;
Relais de commande de vitre. |
| N | 20 | Interrupteur :
Tableau de bord ; Radio ; Écran multifonction ; Interrupteur de rétroviseur latéral électrique ; Unité de commande d’alarme. |
| O | 15 | Klaxon électromagnétique principal ;
Connecteur de diagnostic ; Relais de pompe de lave-phares ; Relais de pompe de lave-phares 2 ; Ordinateur de toit rigide (sur E84) ; Contrôle du moniteur d’auto-école. |
| P | 15 | Moteur d’essuie-glace arrière (en K84) |
| R | 20 | Unité de commande de climatisation UCH ;
Relais d’accessoires 1. |
| S | 3 | K84 et L84 :
Ventilateur du capteur de température de l’habitacle ; Rétroviseur intérieur ; Capteur de lumière et de pluie. |
| T | 20 | Siège chauffant passager et conducteur |
| U | 20 | Portes à verrouillage électrique ou coulissantes |
| V | 15 | E84 :
Allume-cigare. |
| W. | 7,5 | Rétroviseurs latéraux chauffants passager et conducteur |
| Relais | ||
| A | 40 | Vitres électriques |
| B | 40 | Accessoires 1 |
Schéma des relais habitacle
Cette unité est située sous le tableau de bord, sur le côté gauche du groupe de ventilateurs de l’habitacle.
| Nr | Ampères [A] | Description |
| A | 40 | Chauffage auxiliaire 330 W 1 |
| B | 70 | Chauffage au ralenti 660W 2 |
Ce relais est situé sur le support de la pédale d’accélérateur.
| Numéro | Ampères [A] | Description |
| 1524 | 40 | Éclairage des feux stop contrôlé par l’ECU ESP |
Schéma des fusibles compartiment moteur
| Numéro | Ampères [A] | Description |
| F3 | 25 | Électrovanne du moteur de démarrage |
| F4 | 10 | Embrayage du compresseur de climatisation |
| F5A | 15 | Verrouillage électrique de la colonne de direction |
| F5C | 10 | Feux de recul |
| F5D | 5 | Ordinateur d’injection + alimentation après contact ;
Verrouillage électrique de la colonne de direction. |
| F5E | 5 | Airbag + après alimentation du contact et
assistance électrique de direction. |
| F5F | 7,5 | Habitacle + après contact :
Levier de vitesses ; Commande d’activation/désactivation du régulateur de vitesse ; Commande du groupe auto-école ; Aperçu des fusibles et relais dans l’habitacle ; Relais de chauffage auxiliaire 1 ; Relais de chauffage auxiliaire 2 ; Prise de diagnostic ; Capteur de pluie et de lumière (E84) ; Capteur de température de l’habitacle (E84). |
| 15 | Habitacle + alimentation après contact :
Levier de vitesses ; Commande d’arrêt/démarrage du régulateur de vitesse ; Commande de l’instructeur d’auto-école ; Aperçu des fusibles et relais dans l’habitacle ; Relais de chauffage auxiliaire 1 ; Relais de chauffage auxiliaire 2 ; Prise de diagnostic ; Microphone mains libres ; |
|
| F5H | 5 | Boîte de vitesses automatique + après alimentation du contact |
| F5G | 10 | Ordinateur d’injection GPL + alimentation après contact |
| F6 | 30 | Vitres arrière chauffantes |
| F7A | 7,5 | Feu de position droit ;
Contrôle d’arrêt/démarrage du régulateur de vitesse ; Bouton d’arrêt/démarrage ESP ; Affichage du levier de vitesses ; Contrôle du chauffage de siège gauche ; Contrôle du chauffage de siège droit ; Interrupteur de toit rigide ; Contrôle simultané du pare-brise ; Interrupteur GPL ou essence. |
| F7B | 7,5 | Feux de position gauches ;
Allume-cigare ; Feux de détresse et interrupteur de verrouillage des portes ; Interrupteur rhéostatique de réglage des phares ; Panneau de commande de climatisation ; Radio ; Écran multifonction ; CCU ; Changeur de CD ; Réglage électrique double du pare-brise conducteur ; Contrôle électrique des rétroviseurs latéraux ; Contrôle électrique du verrouillage de la vitre arrière ; Contrôle double de la vitre arrière conducteur ; Contrôle électrique de la vitre passager ; Contrôle électrique de la vitre arrière droite ; Contrôle électrique de la vitre arrière gauche. |
| F8A | 10 | Feu de croisement droit |
| F8B | 10 | Feu de croisement gauche |
| F8C | 10 | Feu de position droit ;
Capteur de hauteur arrière ; Capteur de hauteur avant ; Interrupteur rhéostatique de réglage des phares ; Moteur de réglage du phare droit. |
| F8D | 10 | Feu de position gauche ;
Moteur de réglage du phare gauche. |
| 15 | Feu de position gauche ;
Moteur de réglage du phare gauche. |
|
| F9 | 25 | Moteur d’essuie-glace avant |
| F10 | 20 | Feux de brouillard avant gauche et droit |
| F11 | 40 | Groupe de ventilateurs de refroidissement moteur |
| F13 | 25 | Ordinateur ABS ou programme électronique de stabilité |
| F15 | 20 | Boîte de vitesses automatique +
alimentation de la batterie ou relais de l’électrovanne de gaz + alimentation de la batterie |
| F 16 | 10 | – |
Cette unité est située dans le groupe de connexion moteur, sous l’unité de protection et de commutation.
| Nr | Ampères [A] | Description |
| F1 | 40 | K9K724 :
Ventilateur de refroidissement moteur de 460 W. |
| 60 | K9K732 :
Ventilateur de refroidissement moteur de 550 W. |
|
| F2 | 70 | Unité de chauffage |
| F3 | 20 | F9Q :
Relais de chauffage du filtre diesel |
| F4 | 70 | Boîte à fusibles et relais
dans l’habitacle. |
| F5 | 50 | Ordinateur ABS |
| F6 | 70 | Direction assistée électrique ou
relais de chauffage auxiliaire 2. |
| F7 | 40 | Relais de chauffage auxiliaire 1 |
| F8 | 60 | Boîte à fusibles et relais dans
l’habitacle. |
| F9 | 70 | Relais de chauffage auxiliaire 2 ou
système de direction assistée électrique |
Ce composant est situé sur le pôle positif de la batterie.
| Nr | Ampères [A] | Description |
| F1 | 30 | Fusibles protégés de l’habitacle et
schéma des relais + alimentation de la batterie. |
| F2 | 350 | Moteurs essence :
+ batterie protégée pour le démarrage ; alternateur ; schéma des fusibles d’alimentation ; unité de commande et de protection. |
| F2 | 400 | Moteurs diesel :
+ batterie protégée pour le démarrage ; alternateur ; schéma des fusibles d’alimentation ; unité de commande et de protection. |
| F3 | 30 | + Batterie protégée par l’activité
du moteur via l’unité de protection et de commutation. |
Cette unité est située dans le groupe de connexion moteur, sous l’unité de protection et de commutation
| Nr | Ampères [A] | Description |
| A | 25 | Pompe de lave-phares |
| B | 25 | Pompe de lave-phares 2 |
F9Q
Cette unité est située dans le groupe de connexion moteur, sous l’unité de protection et de commutation.
| Nr | Ampères [A] | Description |
| A | 20 | F9Q :
Chauffage diesel |
| B | 20 | F9Q814 :
Pompe électrique de liquide de refroidissement |
| Relais | ||
| 983 | 50 | F9Q814 :
Alimentation de l’unité de commande d’injection |
K9K
Cette unité est située dans le groupe de connexion moteur, sous l’unité de protection et de commutation.
| N° | Ampères [A] | Description |
| F1 | – | – |
| F2 | – | – |
| F3 | – | – |
| F4 | 15 | + alimentation du relais d’injecteur principal
(protection de l’alimentation du débitmètre) |
| Relais | ||
| 234 | 40 | K9K724 :
Ventilateur de radiateur moteur de 460 W (avec climatisation). |
| 50 | K9K732 :
Ventilateur de refroidissement moteur de 550 W (avec climatisation). |
|
K4M
Cette unité est située dans le groupe de connexion moteur, sous l’unité de protection et de commutation
| Nr | Ampères [A] | Description |
| A | 20 | Pompe à carburant |
| B | 20 | Rupture de la pompe à carburant pour GPL |
| C | 20 | Électrovanne GPL |
| D | 20 | Réservoir GPL |
| E | 20 | Électrovanne de la valve
d’expansion de gaz. |
| F | – | – |

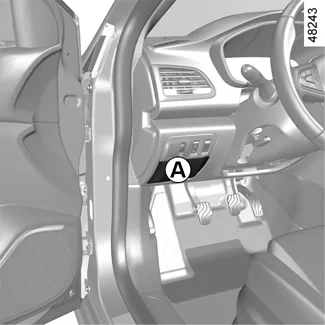

Renault Megane IV (2016-2021) – schéma de la boîte à fusibles
Année de fabrication : 2016, 2017, 2018, 2019, 2020, 2021.
Le fusible de l’allume-cigare (prise de courant) de la Renault Megane (2016-2017) est le fusible
dans la boîte à fusibles
Fusible
| Fusible | Description |
| Essuie-glaces | |
| Non utilisé | |
| Prise allume-cigare avant ;
Prise accessoires avant et arrière en deuxième rangée. |
|
| Non utilisé | |
| Rétroviseurs latéraux chauffants | |
| Feux stop ;
Unité centrale de l’habitacle. |
|
| Frein de stationnement | |
| Servofrein auxiliaire | |
| Radio ;
Écran multifonction ; Accessoires multimédia ; Commande du frein de stationnement. |
|
| Unité centrale de l’habitacle ;
Essuie-glace arrière ; Feu de brouillard arrière. |
|
| Prise d’attelage | |
| Non utilisé | |
| Prise de diagnostic ;
Alarme sonore. |
|
| Klaxon | |
| Tableau de bord ;
Éclairage du tableau de bord. |
|
| Verrouillage des éléments ouvrants,
contrôle de l’ouverture et de la fermeture du coffre |
|
| Feux de direction ;
Feux de détresse. |
|
| Prise USB arrière sur la console |
À propos de la Renault Megane (2003-2021)
La Renault Megane, produite entre 2003 et 2021, est un modèle populaire du constructeur automobile français, réputé pour sa fiabilité et son design moderne. Ce modèle a connu plusieurs générations, chacune apportant des améliorations en termes de technologie et de confort. La Renault Megane offre une large gamme de moteurs, y compris des variantes essence et diesel, qui offrent différentes performances et consommations de carburant. Grâce à sa polyvalence et son intérieur confortable, elle est idéale pour les familles et les particuliers à la recherche d’un véhicule pratique et élégant.
Schéma de la boîte à fusibles de la Renault Megane
Cette page présente le schéma de la boîte à fusibles de la Renault Megane, indispensable pour l’entretien et les réparations corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord ou dans le compartiment moteur. Les diagrammes indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité de votre Renault Megane.
