Renault Twingo (2000-2017) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Renault Twingo (2000-2017), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Renault Twingo (2000-2004) – schéma de la boîte à fusibles
Année de production : 2000, 2001, 2002, 2003, 2004.
Le fusible de l’allume-cigare (prise de courant) de la Renault Twingo (2000-2004) est le fusible 12 de la boîte à fusibles de l’habitacle.
Boîte à fusibles de l’habitacle
| Numéro | Amp [A] | Description |
| 1 | 20 | Unité de connexion moteur |
| 2 | 15 | Vitres arrière ;
Éclairage de recul ; Pompe de lave-glace avant/arrière. |
| 3 | 10 | Tendeurs ;
Airbag ; Antidémarrage moteur. |
| 4 | 10 | Radio |
| 5 | 20 | Lunette arrière chauffante |
| 6 | 20 | Injection |
| 7 | 20 | Groupe ventilateur de chauffage/climatisation |
| 8 | 15 | Feux stop |
| 9 | 15 | Essuie-glace |
| 10 | 10 | Feux de brouillard arrière |
| 11 | 10 | Antivandalisme |
| 12 | 25 | Allume-cigare ;
Toit ouvrant. |
| 13 | 15 | Feu de route gauche |
| 14 | 15 | Feu de croisement droit |
| 15 | 30 | Commande de vitres |
| 16 | 15 | Feu de position gauche |
| 17 | 15 | Feu de position droit |
| 18 | 10 | Feu de position gauche |
| 19 | 10 | Feu de position droit |
| 20 | 25 | Clignotants ;
Feu de brouillard arrière. |
| 21 | 10 | Klaxon ;
Antidémarrage moteur. |
| 22 | 10 | Éclairage intérieur ;
Prise de diagnostic. |
| 23 | 10 | Direction assistée électrique |
| 24 | – | – |
| 25 | 15 | Verrouillage électrique des portes ;
Rétroviseurs électriques. |
| 26 | – | – |
| 27 | 2 | Transmission séquentielle |
| Numéro | Description |
| 1 | – |
| 2 | Relais des feux de brouillard avant |
Boîte à fusibles de l’habitacle
Ce schéma se trouve sous le tableau de bord, à côté des pédales.
| Nr | Description |
| A | Transmission séquentielle |
| B | – |
| C | Démarrage séquentiel de la transmission |
| D | – |
| E | – |
Boîte à fusibles du compartiment moteur
| Numéro | Amp [A] | Description |
| RELAIS | ||
| 1 | 50 | Transmission séquentielle |
| 2 | 50 | Installation du ventilateur
(avec climatisation). |
| 3 | 25 | Ventilateur à basse vitesse
(avec climatisation). |
| 4 | – | – |
| 5 | 25 | Compresseur de climatisation |
| 6 | 25 | Groupe ventilateur
(sans climatisation). |
| 7 | 25 | Blocage d’injection |
| 8 | 25 | Pompe à carburant |
| FUSIBLES | ||
| 9 | 30 | Transmission séquentielle |
| 10 | – | – |
| 11 | 40 | Climatisation |
| 12 | 30 | Système antivol |
| 13 | 30 | Direction assistée électrique |
| 14 | 60 | Habitacle |
| 15 | 60 | Habitacle |
| 16 | 20 | Transmission séquentielle |
| 17 | 30 | Système antivol |
| 18 | 10 | Injection |
| 19 | – | – |
| 20 | 25 | Injection |
| 21 | 15 | Injection |
Renault Twingo (2012) – schéma de la boîte à fusibles
Année de production : 2012.
Le fusible de l’allume-cigare (prise de courant) de la Renault Twingo (2012) est le fusible 30 de la boîte à fusibles.
Fusible
| Numéro | Description |
| 1 | Essuie-glaces avant ;
Compte-tours. |
| 2 | Essuie-glaces avant ;
Compte-tours. |
| 3 | Assistance de direction |
| 4 | Transmission séquentielle |
| 5 | Feu stop ;
Limiteur de vitesse. |
| 6 | Feu de recul ;
Contrôle des rétroviseurs ; Sirène d’alarme ; Contrôle de la distance de stationnement. |
| 7 | Airbag |
| 8 | Unité électrique de l’habitacle ;
Tableau de bord. |
| 9 | Injecteurs |
| 10 | ABS/ASR/ESP |
| 11 | Clignotants ;
Prise de diagnostic. |
| 12 | Alimentation ;
Tableau de bord. |
| 13 | Feux de brouillard ;
Feu de brouillard arrière. |
| 14 | Verrouillage électrique des portes |
| 15 | Feux de position ;
Feux de croisement avant. |
| 16 | Transmission séquentielle |
| 17 | Lunette arrière chauffante ;
Rétroviseurs latéraux chauffants. |
| 18 | Éclairage intérieur ;
Éclairage additionnel ; Système de chauffage et de climatisation ; Compte-tours. |
| 19 | Feux de position latéraux |
| 20 | Feux de brouillard avant et arrière |
| 21 | Feux de route ;
Klaxon. |
| 22 | Feux de route |
| 23 | Vitres électriques |
| 24 | Ventilation de l’habitacle |
| 25 | Feux de brouillard ;
Feux de brouillard avant et arrière. |
| 26 | Toit ouvrant |
| 27 | Transmission séquentielle |
| 28 | Ventilation de l’habitacle |
| 29 | Radio ;
Unité électrique de l’habitacle ; Climatisation ; Tableau de bord ; Siège chauffant. |
| 30 | Allume-cigare |
| 31 | Vitres électriques |
| 32 | Phare droit de route |
| 33 | Phare gauche de route et témoin
sur le tableau de bord. |
| 34 | Phare droit de croisement |
| 35 | Phare gauche de croisement et témoin
sur le tableau de bord. |
| 36 | Essuie-glace arrière |
| 37 | Rétroviseurs latéraux chauffants |
| 38 | Klaxon |
| 39 | Feux de brouillard arrière |
| 40 | Position réservée aux équipements supplémentaires |
| 41 | Sièges chauffants |
| 42 | Témoin latéral droit ;
Éclairage des instruments de l’habitacle. |
| 43 | Témoin latéral gauche |
| 44 | Position réservée aux équipements supplémentaires |
| 45 | Interrupteur de porte conducteur |
| 48 | Radio ;
Affichage. |

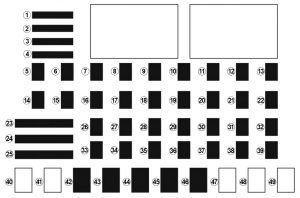

Renault Twingo (2015-2017) – schéma de la boîte à fusibles
Année de production : 2015, 2016, 2017.
Le fusible de l’allume-cigare (prise de courant) de la Renault Twingo (2015-2017) est le fusible 28 de la boîte à fusibles.
Affectation des fusibles
Fusible
| Numéro | Description |
| 1 | Position « démarrage » sur le contacteur d’allumage |
| 2 | Assistance de direction |
| 3 | Éclairage |
| 4 | Airbag |
| 5 | Éclairage |
| 6 | Tableau de bord |
| 7 | Alarme |
| 8 | Gestion de l’alimentation UCE |
| 9 | Gestion de l’alimentation UCE |
| 10 | UCE habitacle |
| 11 | Éclairage des clignotants |
| 12 | UCE habitacle |
| 13 | UCE habitacle |
| 14 | Vitres électriques |
| 15 | ESC ;
Capteur de direction ; Transmission automatique. |
| 16 | Éclairage additionnel ;
Climatisation. |
| 17 | Verrouillage/déverrouillage des portes ;
ESC. |
| 18 | Rétroviseur |
| 19 | Feux stop |
| 20 | Réglage de la hauteur des phares ;
Distance de stationnement arrière ; Réglage de la caméra avant. |
| 21 | Injecteurs |
| 22 | Feu de recul ;
Essuie-glace arrière. |
| 23 | Position « démarrage » sur le contacteur d’allumage |
| 24 | Position « Accessoires » sur le contacteur d’allumage ;
Relais de service. |
| 25 | Essuie-glace avant |
| 26 | Gestion radio/alimentation |
| 27 | Feux de jour |
| 28 | Prise accessoires |
| 29 | Gestion de l’énergie UCE |
| 30 | Klaxon |
| 31 | Feu de brouillard arrière |
| 32 | Position « Accessoires » sur le contacteur d’allumage |
| 33 | Feux extérieurs ;
Feux de position arrière. |
| 34 | Contrôleur de gestion de l’énergie ;
Contrôleur d’habitacle ; Phares ; Feux de jour. |
| 35 | Contrôleur de phare droit/gestion de l’énergie |
| 36 | Contrôleur de phare gauche/habitacle |
| 37 | Éclairage de route droit |
| 38 | Contrôleur de phare gauche/habitacle |
| 39 | Porte-vélos |
| 40 | Non utilisé |
| 41 | Non utilisé |
| 42 | Feux de brouillard |
| 43 | Amplificateur radio |
| 44 | Transmission automatique |
| 45 | Vitres électriques/vitres à impulsion |
| 46 | Rétroviseurs latéraux électriques |
| 47 | Non utilisé |
| 48 | Non utilisé |
| 49 | Non utilisé |
À propos de la Renault Twingo (2000-2017)
La Renault Twingo, produite de 2000 à 2017, est un véhicule urbain compact qui se distingue par son agilité et sa praticité. Ce modèle est particulièrement apprécié pour ses petites dimensions, qui facilitent le stationnement et les manœuvres en milieu urbain. La Renault Twingo offre diverses options de motorisation, y compris des moteurs essence et diesel, réputés pour leur économie de carburant et leur fiabilité. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant suffisamment d’espace pour les passagers et les bagages. La Twingo est un choix idéal pour ceux qui recherchent une solution pratique et économique pour les trajets quotidiens.
Schéma de la boîte à fusibles de la Renault Twingo
Cette page présente le schéma de la boîte à fusibles de la Renault Twingo, indispensable pour identifier et remplacer les fusibles en cas de besoin. La boîte à fusibles est généralement située à l’intérieur du véhicule, souvent sous le tableau de bord ou dans le compartiment moteur. Sur cette page, vous trouverez des diagrammes qui indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur ampérage pour éviter d’endommager le système électrique du véhicule. Le schéma de la boîte à fusibles est un outil utile pour tout propriétaire de Renault Twingo souhaitant assurer le bon fonctionnement de son véhicule.
