Porsche Panamera (2010-2016) – boîte à fusibles
Porsche Panamera (2010-2016) – schéma des fusibles
Année de fabrication : 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) de la Porsche Panamera (2010-2016) est le fusible 38 dans la boîte à fusibles.

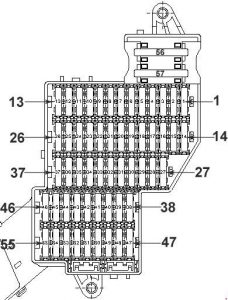

Boîte à fusibles côté gauche du tableau de bord
| Numéro | Description | Ampérage [A] |
| 1 | Commutateur de colonne de direction | 7,5 |
| 2 | Conteneur d’instruments | 7,5 |
| 3 | PCM 3.1 / CDR 31 | 10 |
| 4 | Appareil auxiliaire | 5 |
| 5 | Climatisation avant + arrière | 10 |
| 6 | Caméra de recul Surround View (2014-2016) |
5 |
| 7 | HD:
Bouton de frein de stationnement électrique |
5 |
| 8 | 2010-2013:
LHD: Verrouillage centralisé pour la porte arrière gauche. RHD: Verrouillage centralisé pour la porte gauche |
10 |
| 9 | LHD:
Réglage de la colonne de direction |
15 |
| 2014-2016: Hybride: Unité de commande Tiptronic S. |
||
| 10 | LHD:
Unité de commande PDK |
25 |
| 11 | Vitres électriques, arrière gauche | 25 |
| 12 | Vitres électriques, avant gauche | 25 |
| 13 | 2010-2013:
ParkAssist; 2014-2016: Hybride: Capteur de pédale |
5 |
| 14 | 2010-2013:
Phare xénon gauche |
15 |
| 2014-2016:
Phares xénon / bi-xénon / LED, gauche |
||
| 15 | Rétroviseur;
Connecteur de diagnostic; ParkAssist (2014-2016); Caméra avant (2014-2016). |
5 |
| 16 | LHD:
Unité de commande PDK; Capteur d’embrayage; RHD: Climatisation; Capteur solaire. |
5 |
| LHD;
Hybride: Unité de commande de transmission; Levier de vitesses (2014-2016). |
10 | |
| 17 | Hybride:
Électronique de puissance; |
5 |
| 18 | Hybride:
Direction assistée. |
5 |
| 19 | 2014-2016:
Unité de commande PDLS / PDLS PLUS |
5 |
| 20 | LHD:
Contrôleur de clé de contact; Commutateur de lumière; RHD: Tuner TV. |
5 |
| 21 | LHD; 2010-2013:
Verrouillage centralisé pour la porte avant gauche |
10 |
| LHD; 2014-2016:
Verrouillage centralisé pour la porte avant gauche |
25 | |
| RHD:
Chargeur de téléphone portable |
5 | |
| 22 | Verrouillage de la colonne de direction | 5 |
| 23 | LHD:
Clignotants, arrière droit; Feu de position, avant gauche; Phare, droit; Feux de route – phare, droit; Clignotants latéraux, avant gauche; Démarrage; Klaxon à deux tons; PSM; Relais du démarreur; Clignotants d’urgence LED; Éclairage de la clé de contact; Clignotant, avant gauche/droit; Éclairage de l’espace pour les pieds; Verrouillage de la clé de contact; Protection antivol; Vannes du système de direction assistée; Lave-glace chauffant. |
30 |
| 24 | LHD:
Clignotant arrière gauche; Feu de position – avant droit; Phare, gauche; Feu de route, gauche; Élément coulissant droit/gauche; Ouverture/fermeture de la ventilation active des freins; Chauffage des buses d’essuie-glace; Capot moteur; Réglage des phares. |
30 |
| 25 | LHD:
Verrouillage de la colonne de direction; Trappe à carburant fermée/ouverte; Pompe d’essuie-glace avant, avant/arrière; Servotronic (2014-2016). |
15 |
| 26 | LHD:
Système de nettoyage des phares |
30 |
| 27 | Bobines d’allumage | 15 |
| 28 | 2014-2016: Hybride: Contrôleur d’arbre à cames rangée 1; Contrôleur d’arbre à cames rangée 2; Valve. |
15 |
| 2014-2016: GTS: Valve, clapet de filtre à air |
5 | |
| 29 | Capteur de niveau d’huile;
Capteur d’arbre à cames. |
7,5 |
| 30 | Capteurs d’oxygène après catalyseur | 7,5 |
| 31 | Vannes de régulation électrique du moteur | 15 |
| 2014-2016: Hybride: Relais de pompe à air secondaire 1; Actionneur de relais de pompe à vide; Pompe de diagnostic de fuite de réservoir. |
5 | |
| 32 | Unité de commande moteur | 20 |
| 33 | 2010-2013:
Activation du ventilateur; Détection de fuite de réservoir. |
10 |
| 2014-2016:
Actionneur de ventilateur |
5 | |
| 34 | Vannes pour le moteur | 10 |
| 2014-2016: Hybride: Valve de régulation de débit; Ventilation du réservoir; Valve de coupure d’eau de refroidissement; Valve de régulation de pression d’huile; Valve d’air secondaire 1; Valve d’air secondaire 2; Valve de pompe à eau principale; Valve d’eau 3 de la machine électrique. |
30 | |
| 35 | Capteurs d’oxygène avant catalyseur | 10 |
| 36 | 2014-2016: Non hybride: Détection de fuite de réservoir; Valve de coupure d’eau de refroidissement; Hybride: Relais de pompe à huile de transmission. |
5 |
| 37 | 2014-2016: Hybride: Pompe de pression de liquide de refroidissement; Capteur de niveau d’huile; Pompe à eau pour circuit haute température. |
15 |
| 38 | Allume-cigare avant et prise de coffre | 20 |
| 39 | Réglage du siège avant gauche sans mémoire | 30 |
| 40 | RHD:
Prise dans la console centrale, boîte à gants |
20 |
| 41 | Unité de commande PSM | 10 |
| 42 | Éclairage intérieur dans la console supérieure | 7,5 |
| 43 | 2014-2016:
Régulateur de vitesse adaptatif (ACC) |
5 |
| 44 | 2014-2016: Hybride: Actionneur de broche |
30 |
| 45 | 2014-2016: Hybride: Électronique de puissance |
5 |
| 46 | 2014-2016: Hybride: Système de batterie haute tension |
15 |
| 47 | Toit ouvrant et inclinable | 30 |
| 48 | Essuie-glaces | 30 |
| 49 | Unité de commande moteur | 5 |
| 50 | 2014-2016: Hybride: Valve 2/3 voies; Relais de pompe à eau; Relais de climatisation. |
7,5 |
| 51 | Réglage du siège avant gauche avec mémoire | 30 |
| 52 | Réglage du siège, arrière gauche | 20 |
| 53 | Pompe de circulation | 10 |
| 54 | Capteur de pluie | 5 |
| 55 | 2014-2016:
Chauffage auxiliaire |
30 |
| 56 | – | – |
| 57 | Ventilateur de climatisation | 40 |

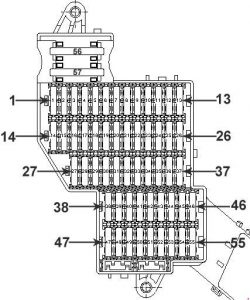

Boîte à fusibles côté droit du tableau de bord
| N° | Description | Ampérage [A] |
| 1 | Unité de commande de surveillance de la pression des pneus | 5 |
| 2 | – | – |
| 3 | Chauffage du siège avant | 30 |
| 4 | Chauffage du siège arrière | 30 |
| 5 | Réglage du siège, arrière droit | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | Réglage du siège avant droit avec mémoire | 30 |
| 9 | RHD:
Bouton de frein de stationnement électrique |
5 |
| 10 | LHD:
Accessoires, chargeur de téléphone portable |
5 |
| RHD:
Réglage de la colonne de direction |
15 | |
| 11 | LHD:
Tuner TV |
5 |
| RHD:
Unité de commande PDK |
25 | |
| 12 | LHD:
Téléphone |
5 |
| 13 | – | – |
| 14 | 2010-2013:
Phare xénon droit |
15 |
| 2014-2016:
Phares xénon / bi-xénon / LED droits |
7,5 | |
| 15 | – | – |
| 16 | RHD; 2010-2013:
Connecteur de diagnostic 2014-2016: Caméra avant |
5 |
| 17 | Unité de commande PSM | 5 |
| 18 | LHD:
Climatisation; Capteur de rayonnement solaire; Capteur de pression de réfrigérant (2014-2016); Capteur de qualité de l’air (2014-2016); RHD: Capteur d’embrayage de l’unité de commande PDK. |
5 |
| 2014-2016: RHD; Hybride: Unité de commande de transmission; Levier de vitesses. |
10 | |
| 19 | Ouverture de porte de garage | 10 |
| 20 | Unité de commande d’airbag | 7,5 |
| 21 | 2014-2016:
Unité de commande de la fonction de détection de poids |
5 |
| 22 | Commutateur de colonne de direction | 5 |
| 23 | Régulateur de vitesse adaptatif (ACC) | 5 |
| 24 | Ventilation des sièges, sièges avant | 7,5 |
| 25 | Ventilation des sièges, sièges arrière | 7,5 |
| 26 | – | – |
| 27 | Prise de console centrale avant, prise allume-cigare arrière | 20 |
| 28 | Réglage du siège avant droit sans mémoire | 30 |
| 29 | LHD:
Prise dans la console centrale arrière; Prise dans la boîte à gants; Prise dans la grande console centrale arrière. |
20 |
| 30 | 2014-2016:
Prise 110 V dans la grande console centrale arrière |
30 |
| 31 | Conteneur réfrigéré | 15 |
| 32 | Divertissement aux sièges arrière | 7,5 |
| 33 | RHD:
Clignotant, arrière droit; Ventilateur, clignotant, avant gauche; Phare avec feux de croisement, droit; Phares avec feux de route – phare, droit; Clignotant latéral, avant gauche; Allumage; Klaxon à deux tons; PSM; Relais du moteur de démarrage; Feux de détresse LED; Éclairage de la clé de contact; Clignotant, avant gauche et droit; Éclairage de l’espace pour les pieds; Verrouillage de la clé de contact; Protection antivol; Vannes du système de direction assistée; Buses chauffantes pour les essuie-glaces. |
30 |
| 34 | RHD:
Activation du signal; Éclairage de position arrière gauche; Phare avec feux de croisement avant droit; Phare avec feux de croisement avant gauche; Clignotant, avant droit et gauche; Ventilation des freins; Buses chauffantes pour les essuie-glaces; Capot moteur; Réglage du flux des phares. |
30 |
| 35 | RHD:
Verrouillage de la colonne de direction; Trappe à carburant fermée/ouverte; Pompe d’essuie-glace avant, avant/arrière; Servotronic (2014-2016). |
15 |
| 36 | RHD:
Système de nettoyage des phares |
30 |
| 37 | – | – |
| 38 | – | – |
| 39 | Unité de commande PSM | 25 |
| 40 | 2010-2013: LHD: Verrouillage centralisé pour les portes avant et arrière droites |
10 |
| 41 | Vitres électriques, avant droite | 25 |
| 42 | Vitres électriques, arrière droite | 25 |
| 43 | Signal d’alarme | 5 |
| 44 | Système de suivi de véhicule VTS | 5 |
| 45 | 2014-2016: Hybride: Chargeur haute tension |
5 |
| 46 | – | – |
| 47 | Unité de commande de la pompe à carburant | 25 |
| 48 | Klaxon (sifflets bicolores) | 15 |
| 49 | Prise de diagnostic | 5 |
| 50 | 2010-2013: RHD: Contrôleur de clé de contact, interrupteur de lumière |
5 |
| 51 | 2010-2013: RHD: Verrouillage centralisé pour la porte avant droite |
10 |
| 52 | 2010-2013: RHD: Verrouillage de la colonne de direction |
5 |
| 53 | – | – |
| 54 | – | – |
| 55 | – | – |
| 56 | – | – |
| 57 | 2010-2013: Contrôleur de pompe PSM | 40 |
Boîte à fusibles dans le coffre
Panamera S E-Hybrid
| Numéro | Description | Ampérage [A] |
| Support de fusibles A | ||
| 1 | – | – |
| 2 | 2014-2016:
Couvercle de spoiler (Turbo) |
10 |
| 3 | 2010-2013:
Amplificateur audio (Burmester) |
30 |
| 2010-2013:
Amplificateur audio (ASK Sound, Bose) |
25 | |
| 4 | Unité de commande Start / Stop | 30 |
| 5 | Unité de commande Start / Stop | 30 |
| 6 | Verrouillage de différentiel | 10 |
| 7 | Verrouillage de différentiel | 30 |
| 2014-2016: Hybride: Amplificateur audio (ASK Sound, Bose) |
25 | |
| 8 | Subwoofer (Bose, Burmester) | 30 |
| 9 | Hayon arrière | 25 |
| 10 | Unité de commande PASM | 25 |
| 11 | Éclairage du coffre | 25 |
| 12 | Unité de commande PDCC | 10 |
| Support de fusibles B | ||
| 1 | Feux de jour, droit
Feu arrière, droit; Feu de recul, droit; Feu de brouillard arrière, gauche; Feu de freinage, droit; Feu de freinage surélevé; Pare-soleil; Verrouillage électrique de la colonne de direction; Essuie-glace arrière; Lunette arrière chauffante; Capteur de surveillance intérieure / inclinaison; PASM; Contrôleur moteur; Feux de détresse / trottoir, porte avant; Éclairage intérieur / lampe de lecture avant; Éclairage intérieur arrière; Lumière d’orientation; Éclairage de plaque d’immatriculation; Récepteurs de vitesse moteur Hall 1 +3; Éclairage intérieur. |
15 |
| 2 | Feux de jour, gauche;
Feu arrière, gauche; Feu de recul, gauche; Feu de brouillard arrière, droit; Feu de freinage, gauche; Feux de détresse / trottoir, porte arrière; Contrôle du clapet d’échappement; Carburant; Contrôle du spoiler. |
15 |
| 3 | Mécanisme de verrouillage du hayon arrière;
Trappe à carburant ouverte; Extension / rétraction du spoiler arrière; Pare-soleil. |
30 |
| 4 | Signal d’alarme | 15 |
| 5 | Unité de commande de portail | 5 |
| 6 | Lunette arrière chauffante | 20 |
| 7 | Unité de commande PASM | 5 |
| 8 | Unité de commande de portail | 5 |
| 9 | Frein de stationnement électrique | 5 |
| 10 | Verrouillage de différentiel | 10 |
| 11 | Unité de commande PDCC | 10 |
| 2014-2016: Hybride: Système de batterie haute tension |
||
| Support de relais C | ||
| 1 | Compresseur PASM | 40 |
| 2 | Frein de stationnement électrique | 40 |
| 3 | – | – |
| Support de relais D | ||
| 1 | Lunette arrière chauffante | – |
| 2 | – | – |
| 3 | Couvercle de spoiler (Turbo)
Hybride: Valve de coupure du relais du groupe de refroidissement (échangeur de chaleur) |
– |
| 4 | Couvercle de spoiler (Turbo) | – |
| 5 | Compresseur PASM | – |
| Support de fusibles E (moteur non hybride) | ||
| – | Amplificateur audio standard | 5 |
| – | ASK Sound, amplificateur audio Bose® | 25 |
| – | Amplificateur audio Burmester® | 30 |
À propos de la Porsche Panamera (2010-2016)
La Porsche Panamera, produite de 2010 à 2016, est une berline sportive de luxe qui allie performance et confort. Ce modèle est réputé pour son design élégant et son haut niveau de technologie. La Panamera offre diverses options de motorisation, y compris des variantes essence et diesel, avec des puissances allant de 300 à 570 chevaux. L’intérieur du véhicule est équipé des technologies les plus modernes, y compris un système de navigation avancé et un système audio premium. Les caractéristiques de conduite de la Panamera sont excellentes, ce qui en fait un choix idéal pour ceux qui recherchent une combinaison de caractère sportif et de luxe.
Schéma de la boîte à fusibles de la Porsche Panamera
Cette page présente le schéma de la boîte à fusibles de la Porsche Panamera, essentiel pour l’identification et le remplacement des fusibles. Dans ce véhicule, les boîtes à fusibles sont généralement situées dans le compartiment moteur et à l’intérieur, généralement sous le tableau de bord ou dans le coffre. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément important du véhicule qui assure la protection des circuits électriques contre les surcharges.
