Peugeot Expert/Traveller (2021-2022) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Peugeot Expert / Traveller (2021–2022), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Peugeot Expert/Traveller
S’applique aux véhicules fabriqués dans les années :
2021, 2022.
Pour l’allume-cigare (prises de courant) dans le Peugeot Expert VU / Traveller, les fusibles F7 (Eco) ou F17 (Full) (prise accessoire arrière 12 V) et F32 (Eco) ou F33 (Full) (prise accessoire avant 12 V) correspondent à la distribution des fusibles du tableau de bord.
Distribution des fusibles dans le tableau de bord

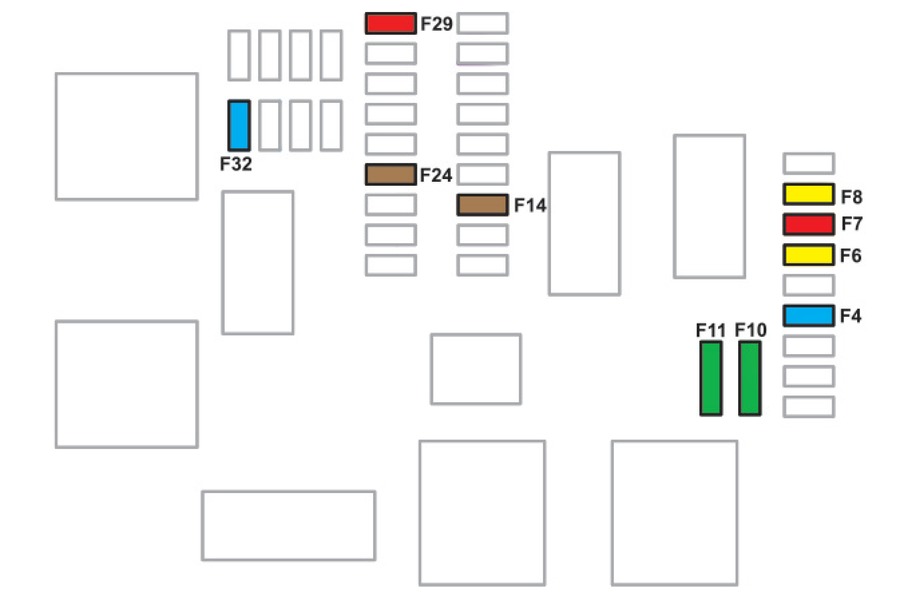

Version 1 (Eco)
|
Numéro |
Ampères [A] |
Description |
|---|---|---|
|
F4 |
15 |
Klaxon. |
|
F5 |
20 |
Essuie-glaces avant/arrière. |
|
F6 |
20 |
Essuie-glaces avant/arrière. |
|
F7 |
10 |
Prise 12 V arrière. |
|
F8 |
20 |
Essuie-glace arrière simple ou double. |
|
F10/F11 |
30 |
Verrouillage intérieur/extérieur, avant et arrière. |
|
F14 |
5 |
Alarme, connexion alarme et assistance. |
|
F24 |
5 |
Écran tactile ; Caméra de recul et assistance au stationnement. |
|
F29 |
20 |
Radio ; Écran tactile ; Lecteur CD ; Navigation. |
|
F32 |
15 |
Prise accessoire 12 V avant. |

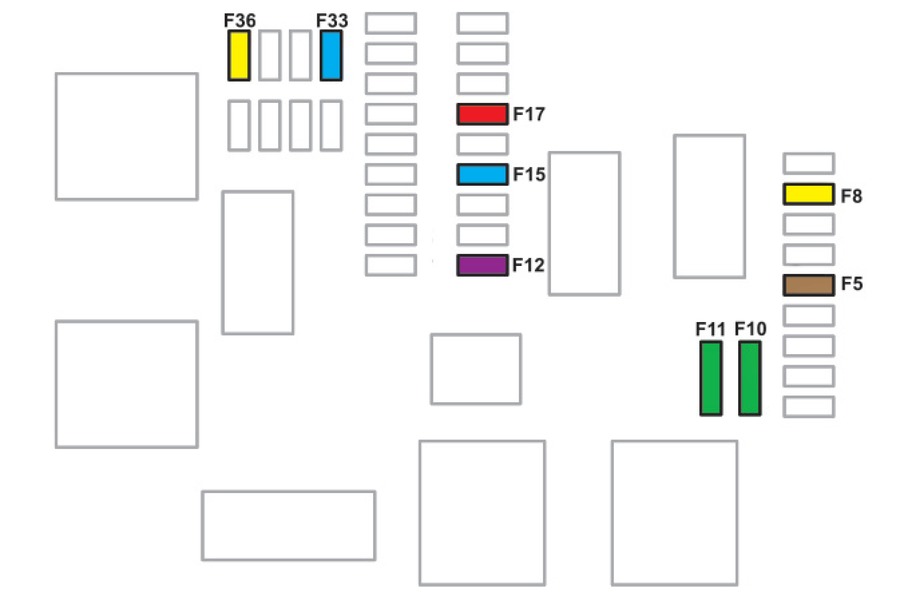

Version 2 (Complète)
|
Numéro |
Ampères [A] |
Description |
|---|---|---|
|
F5 |
5 |
Écran tactile ; Caméra de recul et assistance au stationnement. |
|
F8 |
20 |
Essuie-glace simple ou double. |
|
F10/F11 |
30 |
Verrouillage intérieur/extérieur, avant et arrière. |
|
F12 |
3 |
Alarme. |
|
F17 |
10 |
Prise arrière 12 V. |
|
F33 |
15 |
Prise accessoire 12 V avant. |
|
F36 |
20 |
Radio ; Écran tactile ; Lecteur CD ; Navigation. |
Fusibles dans le compartiment moteur

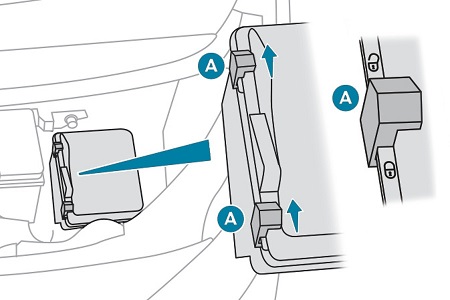

Le cadre des fusibles est situé dans le compartiment moteur, près de la batterie.
- Dégager les deux crochets A.
- Retirer le couvercle.
- Remplacer le fusible.
- Après le remplacement, refermer soigneusement le couvercle puis bloquer les deux crochets A pour assurer l’étanchéité du cadre des fusibles.
|
Numéro |
Ampères [A] |
Description |
|---|---|---|
|
F14 |
25 |
Commande d’essuie-glace avant et arrière. |
|
F19 |
30 |
Moteur d’essuie-glace avant. |
|
F20 |
15 |
Commande d’essuie-glace avant et arrière. |
|
F22 |
15 |
Klaxon. |
|
F23 |
15 |
Phare de croisement droit |
|
F24 |
15 |
Phare de croisement gauche. |
À propos du Peugeot Expert/Traveller (2021-2022)
Le Peugeot Expert/Traveller (2021-2022) est un véhicule moderne et polyvalent, idéal pour les professionnels comme pour les familles. Ce modèle est réputé pour son espace et son confort, ce qui le rend parfait pour les longs trajets et l’utilisation quotidienne. Le Peugeot Expert/Traveller offre diverses options de motorisation, y compris des variantes diesel et essence, qui offrent des performances et une efficacité optimales. Le véhicule est équipé des dernières innovations technologiques, telles que des systèmes d’aide à la conduite avancés et une interface multimédia moderne, qui améliorent la sécurité et le confort de conduite.
Schéma de la boîte à fusibles Peugeot Expert/Traveller
Cette page présente le schéma de la boîte à fusibles pour les modèles Peugeot Expert/Traveller. Dans ces véhicules, la boîte à fusibles est généralement située dans le compartiment moteur et dans l’habitacle sous le tableau de bord. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important d’avoir les bonnes informations sur sa configuration et son entretien.
