Peugeot 307 Break (2001-2008) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Peugeot 307 Break (2001–2008), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Peugeot 307 Break (2001-2004) – schéma du compartiment moteur
Année de fabrication : 2001, 2002, 2003, 2004.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 307 Break (2001-2004) est le fusible 7 de la boîte à fusibles du tableau de bord.

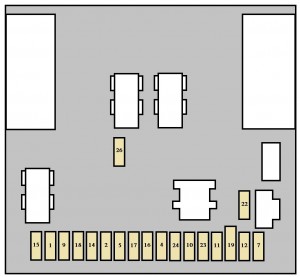

Fusibles de la console
| N° | Amp [A] | Description |
| 1 | 10 | Feu arrière antibrouillard |
| 2 | 15 | Essuie-glace arrière intermittent |
| 4 | 15 | Vitres avant électriques ;
Toit ouvrant. |
| 5 | 15 | Feu stop arrière, y compris remorque |
| 7 | 20 | Éclairage intérieur arrière ;
Éclairage intérieur avant ; Allume-cigare ; Éclairage de l’habitacle, |

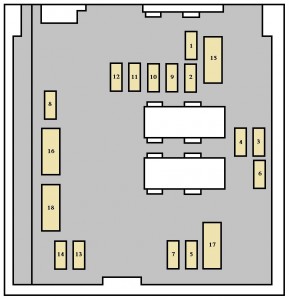

Boîte à fusibles du moteur
| Numéro | Amp [A] | Description |
| 1 | 10 | Contacteur de feux de recul automatique
boîte de vitesses ; Contrôle du relais de verrouillage démarrage de la boîte de vitesses automatique ; Contacteur de feux de recul manuel boîte de vitesses ; Capteur de vitesse du véhicule ; Contrôleur de préchauffage ; Capteur d’eau dans le diesel ; Capteur de débit d’air DW. |
| 2 | 15 | Électrovanne du réservoir ;
Pompe à carburant, |
| 3 | 10 | Contrôleur de direction assistée ;
Contrôleur ABS ou ESP. |
| 4 | 10 | Contrôleur d’injection ;
Contrôle du relais du groupe ventilateur ; Contrôle du relais supplémentaire de chauffage ; Contrôleur de boîte de vitesses automatique ; Contrôle séquentiel de la boîte de vitesses automatique ; Relais de verrouillage de la boîte de vitesses automatique. |
| 5 | 15 | Unité de gestion du filtre à particules |
| 6 | 15 | Feux de brouillard avant |
| 7 | 20 | Pompe de lave-phares |
| 8 | 20 | Contrôle du relais du groupe ventilateur ;
Alimentation du contrôleur d’injection. |
| 9 | 15 | Feux de croisement gauches |
| 10 | 15 | Feux de croisement droits |
| 11 | 10 | Feu de route gauche |
| 12 | 10 | Feu de route droit |
| 13 | 15 | Klaxon |
| 14 | 10 | Pompe de lave-phares avant et
arrière. |
| 15 | 30 | Sondes à oxygène ;
Électrovanne de recirculation des gaz d’échappement ; Allumage ; Régulateur haute pression de diesel ; Alimentation des injecteurs (essence). |
| 16 | 40 | Pompe à air du moteur à essence avec
boîte de vitesses automatique. |
| 17 | 30 | Clignotant avant à
basse/haute vitesse. |
| 18 | 40 | Ventilateur de climatisation |
Maxi – tableau des fusibles
| N° | Amp [A] | Description |
| 1 | 30 | Unité de ventilateur |
| 2 | 30 | Moteur de pompe ESP/ABS |
| 3 | Électrovannes ESP/ABS | |
| 4 | 60 | Alimentation de l’interface des systèmes intégrés |
| 5 | 70 | Alimentation de l’interface des systèmes intégrés |
| 6 | 20 | Sièges chauffants |
| 7 | 30 | Clé de contact, puissance |
| 8 | 70 | Groupe électropompe de direction assistée |
Peugeot 307 Break (2005-2008) – schéma de la boîte à fusibles
Année de fabrication : 2005, 2006, 2007, 2008.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 307 Break (2005-2008) est le fusible 9 de la boîte à fusibles du tableau de bord.

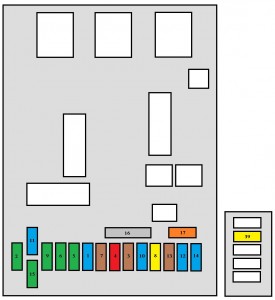

Fusibles du tableau de bord
| Numéro | Amp [A] | Description |
| 1 | 15 | Essuie-glace arrière |
| 2 | 30 | Verrouillage et super-verrouillage |
| 3 | 5 | Groupe airbags et prétensionneurs |
| 4 | 10 | Contacteurs de frein (STOP) et de pédale d’embrayage ;
Contacteur de niveau de liquide de refroidissement moteur ; Capteur d’angle de braquage ; Capteur ESP à double fonction ; Pompe du filtre à particules ; Connecteur de diagnostic ; Rétroviseur électrochrome. |
| 5 | 30 | Vitres électriques avant ;
Toit ouvrant ; Rétroviseurs chauffants. |
| 6 | 30 | Vitres électriques arrière |
| 7 | 5 | Éclairage intérieur avant et arrière ;
Liseuses ; Éclairage de la boîte à gants. |
| 8 | 20 | Système audio ;
Audio/téléphone ; Écran multifonction ; Sirène d’alarme ; Unité d’alarme ; Boîte à fusibles de remorque ; Module d’apprentissage de la conduite ; Alimentation du volant. |
| 9 | 30 | Prise 12 V avant ;
Prise 12 V arrière. |
| 10 | 15 | Contrôleur de boîte de vitesses automatique ;
Contrôleur de détection de basse pression des pneus ; Contacteur STOP |
| 11 | 15 | Connecteur de diagnostic ;
Filtre à particules ; Allumage à faible courant. |
| 12 | 15 | Module d’apprentissage de la conduite ;
Aide au stationnement arrière. |
| 13 | 5 | Boîte à fusibles du moteur ;
Capteur de pluie et de lumière. |
| 14 | 15 | Boîte à fusibles de remorque,
tableau de bord, Airbags et prétensionneurs, Climatisation automatique, Kit mains libres. |
| 15 | 30 | Verrouillage et super-verrouillage |
| 16 | – | Bypass PARC |
| 17 | 40 | Lunette arrière chauffante |
| 39 | 20 | Sièges chauffants conducteur et passager |

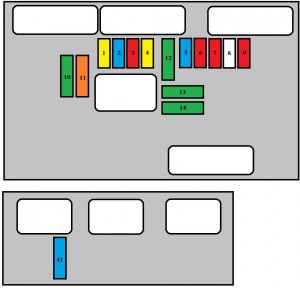

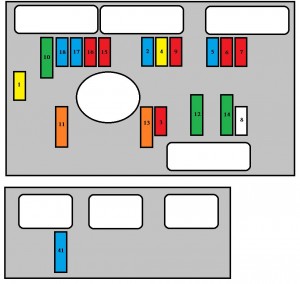

Boîte à fusibles du compartiment moteur
| N° | Amp [A] | Description |
| 1 | 20 | Alimentation du module de gestion moteur et du relais
haute vitesse du groupe ventilateur. |
| 2 | 15 | Klaxon |
| 3 | 10 | Essuie-glace avant et arrière |
| 4 | 10 | Système de lave-phares |
| 5 | 15 | Pompe à carburant et électrovanne
de purge du réservoir (2 litres d’essence). |
| 6 | 10 | Boîte de vitesses automatique à quatre rapports ;
Verrouillage du levier de boîte de vitesses automatique ; Bouton de commande ; Relais haute vitesse du groupe ventilateur ; Phares xénon droit et gauche. |
| 7 | 10 | Unité de gestion ABS/ESP ;
Unité de gestion de la pompe de direction assistée. |
| 8 | 25 | Commande du moteur de démarrage |
| 9 | 10 | Unité de chauffage auxiliaire (Diesel) ;
Contacteur de niveau de liquide de refroidissement. |
| 10 | 30 | Actionneurs de l’unité de gestion moteur
(bobine d’allumage, électrovannes, sondes lambda, unité de commande, injecteurs, réchauffeurs) ; Électrovanne de purge du réservoir (essence 1,4 litre et essence 1,6 litre). |
| 11 | 40 | Ventilateur de climatisation |
| 12 | 30 | Basse/haute vitesse des essuie-glaces avant |
| 13 | 40 | Alimentation de l’interface des systèmes intégrés
(allumage positif). |
| 14 | 30 | Pompe à air (2 litres d’essence) |
| 15 * | 10 | Phare de croisement droit |
| 16 * | 15 | Phare de croisement gauche |
| 17 * | 15 | Phare de route gauche |
| 18 * | 15 | Phare de route droit |
| 41 | 15 | Boîte de vitesses automatique à six rapports |
Maxi – tableau des fusibles
| N° | Amp [A] | Description |
| MF1 | 30 | Ventilateur 200 W. |
| 50 | Ventilateur 400 W et 460 W. | |
| MF2 | 30 | Pompe ABS/ESP |
| MF3 | 30 | Électrovannes ABS/ESP |
| MF4 | 60 | Alimentation de l’interface des systèmes intégrés |
| MF5 | 70 | Alimentation de l’interface des systèmes intégrés |
| MF6 | 20 | Boîte à fusibles de l’habitacle |
| MF8 | 70 | Groupe pompe électrohydraulique pour direction assistée |
