Peugeot 206 S (2008) – boîte à fusibles
Peugeot 206 S (2008) – schéma de la boîte à fusibles
Année de fabrication : 2008.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 206 S (2008) est le fusible 22 de la boîte à fusibles du tableau de bord.

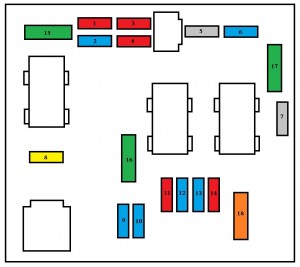

Boîte à fusibles dans le compartiment moteur

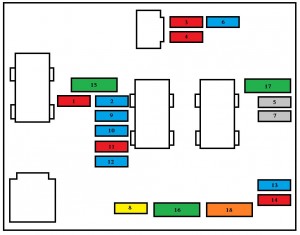

ALTERNATIVE
| Numéro | Amp [A] | Description |
| MF1 | 20 | Unité de ventilateur |
| MF2 | 60 | ABS |
| MF3 | 30 | ABS |
| MF4 | 70 | Alimentation de l’interface des systèmes intégrés |
| MF5 | 70 | Alimentation de l’interface des systèmes intégrés |
| MF6 | – | Non utilisé |
| MF7 | 30 | Alimentation du commutateur d’allumage |
| MF8 | 20 | Amplificateur audio |
| Les maxi-fusibles assurent actuellement la protection
des circuits électriques supplémentaires. |
||
| Numéro | Amp [A] | Description |
| 1 | 10 | Module de chauffage (Diesel) ;
Capteur d’eau dans le diesel ; Interrupteur des feux de recul ; Capteur de vitesse ; Capteur de débit d’air (Diesel). |
| 2 | 15 | Électrovanne du réservoir ;
Pompe à carburant. |
| 3 | 10 | Unité de commande moteur ABS |
| 4 | 10 | Contrôleur de transmission automatique ;
Contrôleur moteur. |
| 5 | – | Non utilisé |
| 6 | 15 | Feux de brouillard avant |
| 7 | – | Non utilisé |
| 8 | 20 | Relais du groupe de ventilateurs ;
Contrôleur moteur ; Pompe d’injection diesel ; Électrovanne de commande moteur. |
| 9 | 15 | Feux de croisement avant gauche |
| 10 | 15 | Feux de croisement avant droit |
| 11 | 10 | Feux de route avant gauche |
| 12 | 15 | Feux de route avant droit |
| 13 | 15 | Klaxon |
| 14 | 10 | Pompes de lave-glace |
| 15 | 30 | Chauffage du corps de papillon ;
Capteur d’oxygène ; Contrôleur moteur ; Capteur de débit d’air ; Allumage ; Électrovanne de commande moteur ; Chauffage diesel ; Injecteurs. |
| 16 | 30 | Relais de la pompe à air |
| 17 | 30 | Essuie-glace avant à
haute et basse vitesse. |
| 18 | 40 | Ventilateur de climatisation |

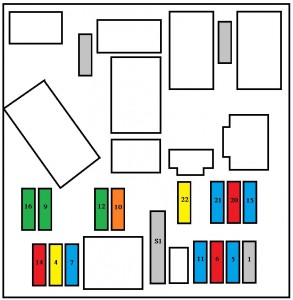

Schéma des fusibles sous le tableau de bord
| Numéro | Amp [A] | Description |
| 1 | 15 | Non utilisé |
| 4 | 20 | Éclairage du coffre ;
Équipement audio ; Commandes au volant. |
| 5 | 15 | Diagnostic de la transmission automatique. |
| 6 | 10 | Niveau de liquide de refroidissement ;
Transmission automatique ; Équipement audio. |
| 7 | 15 | Accessoires d’apprentissage de la conduite ;
Alarme installée en accessoire. |
| 9 | 30 | Vitres arrière électriques |
| 10 | 40 | Dégivrage de la lunette arrière et du rétroviseur |
| 11 | 15 | Non utilisé |
| 12 | 30 | Vitres avant électriques |
| 14 | 10 | Schéma des fusibles du compartiment moteur ;
Airbag ; Commandes au volant. |
| 15 | 15 | Tableau de bord ;
Climatisation ; Équipement audio. |
| 16 | 30 | Commandes de verrouillage/
déverrouillage des portes, du capot et du coffre. |
| 20 | 10 | Feu stop droit |
| 21 | 15 | Feu stop gauche ;
Troisième feu stop. |
| 22 | 30 | Éclairage intérieur ;
Éclairage de l’habitacle ; Allume-cigare. |
| S1 | B | Dérivation PARC |
À propos de la Peugeot 206 S (2008)
La Peugeot 206 S de 2008 est un modèle de voiture compacte populaire, caractérisé par sa fiabilité et son fonctionnement économique. Ce modèle est particulièrement apprécié des conducteurs urbains grâce à ses dimensions compactes et sa maniabilité aisée. La Peugeot 206 S offre diverses options de motorisation, y compris des moteurs essence et diesel, qui diffèrent par leur puissance et leur consommation de carburant. À l’intérieur, vous trouverez des sièges confortables et un équipement moderne qui améliore le confort de conduite. Les éléments de sécurité, tels que les airbags et l’ABS, sont de série, ce qui fait de ce modèle un choix sûr pour la conduite quotidienne.
Schéma de la boîte à fusibles Peugeot 206 S
Cette page présente le schéma de la boîte à fusibles de la Peugeot 206 S, indispensable pour l’identification et le remplacement des fusibles. Sur ce modèle, la boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, sous le tableau de bord. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le bon fonctionnement des équipements électriques du véhicule, il est donc important de connaître son agencement et ses fonctions.
